SitaPipe roestvrijstalen

Schuifmof

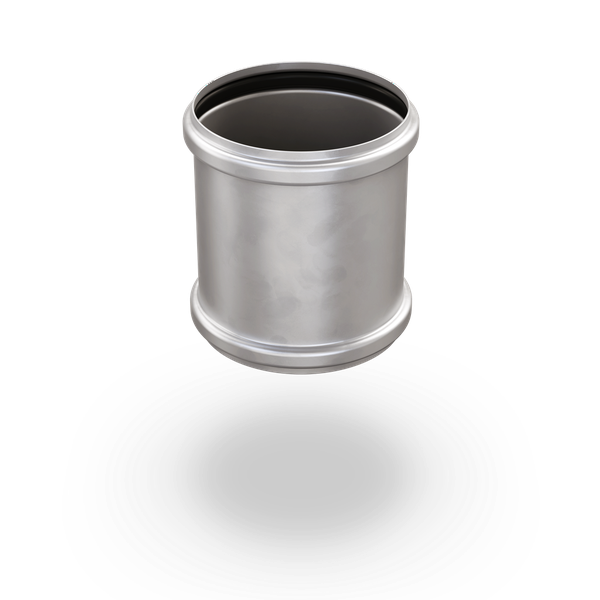

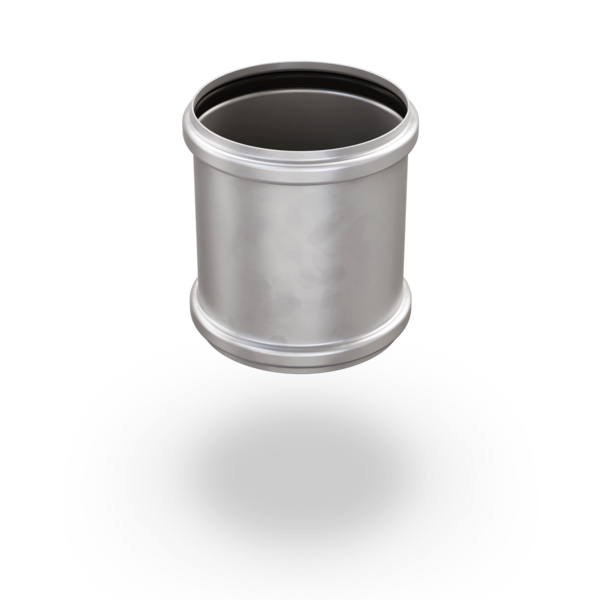

Foto_S_SitaPipe_Edelstahl_Schiebemuffe.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

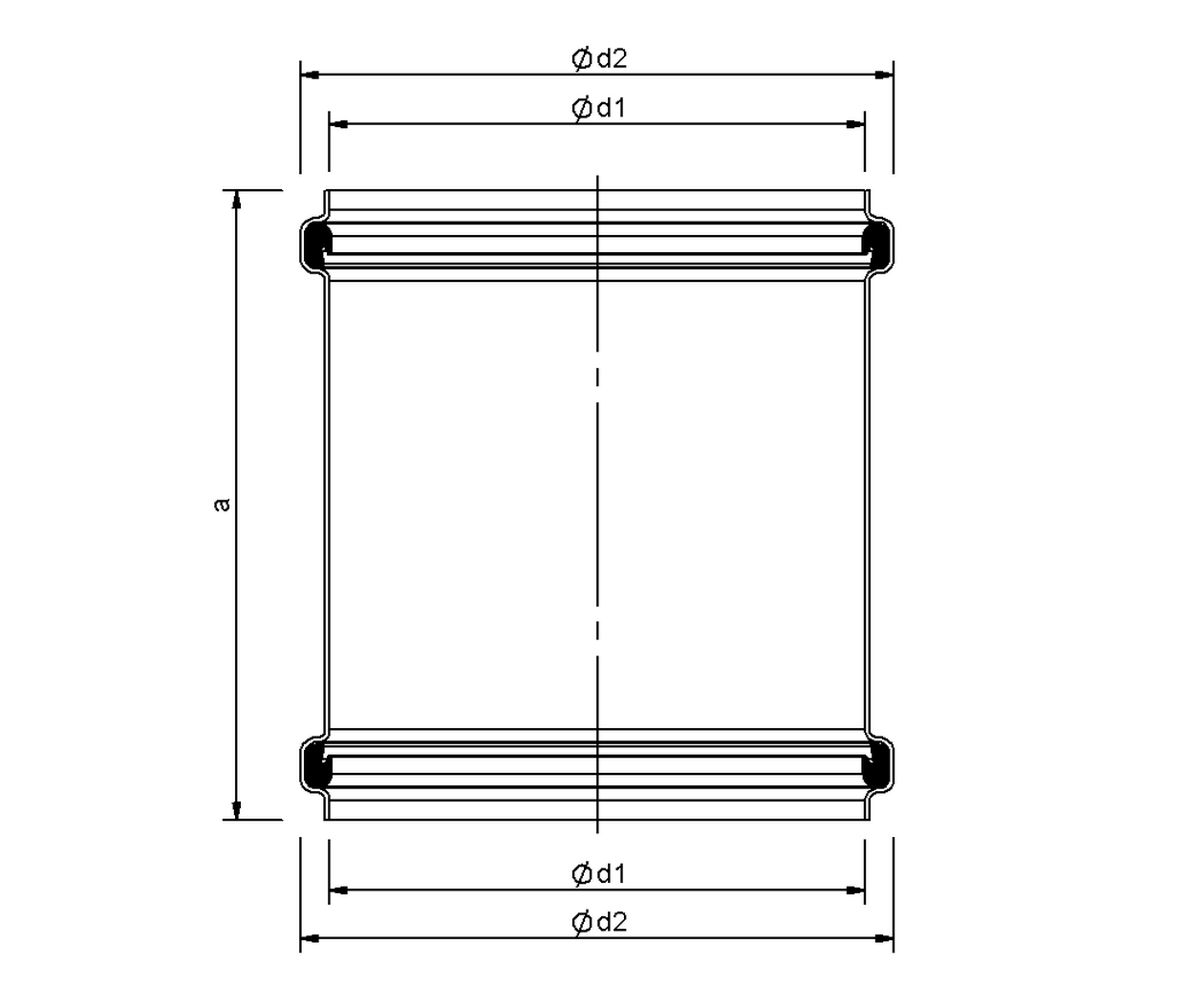

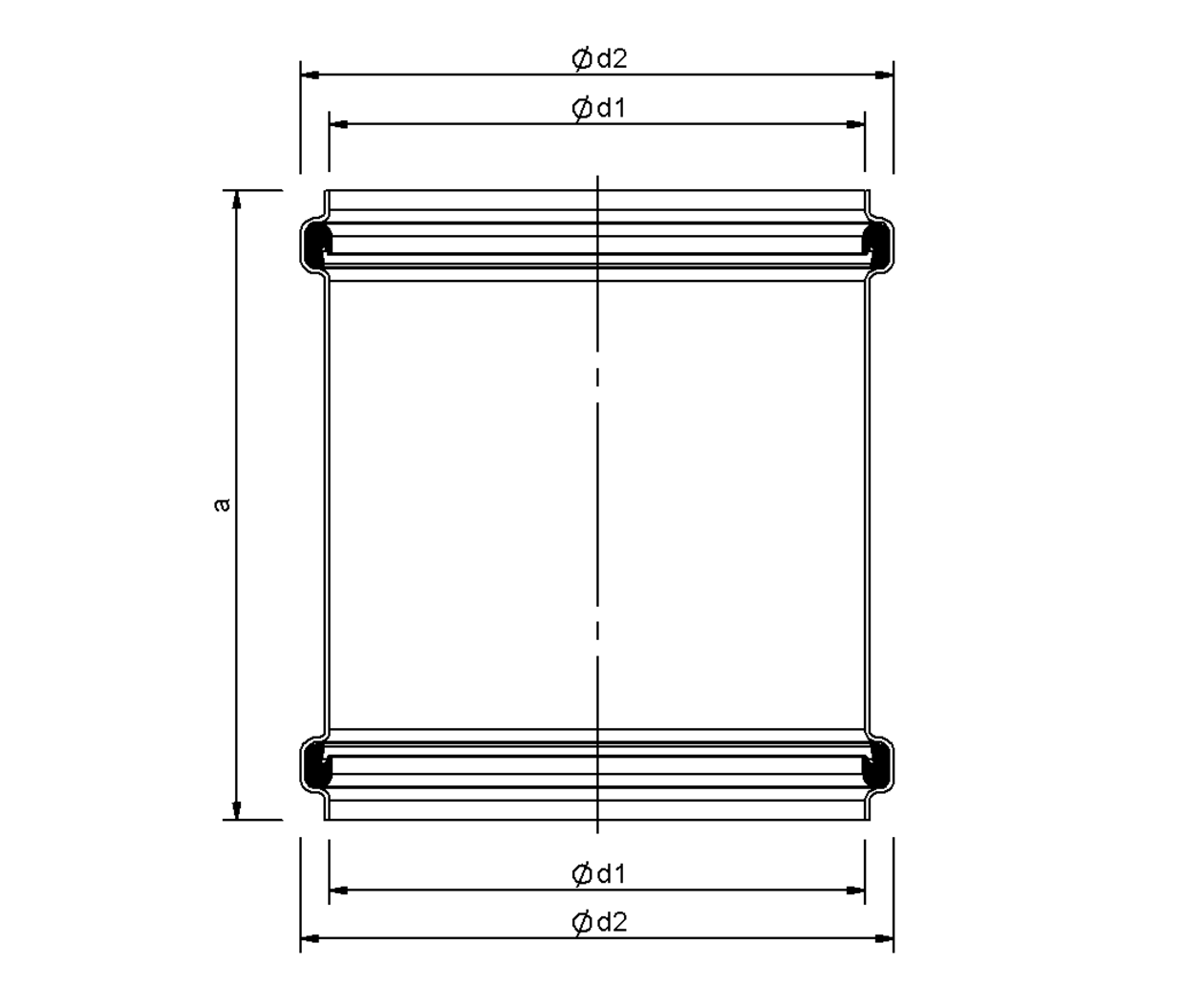

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	d1 (mm)	d2 (mm)
70	75	120	76	87
100	110	130	111	123
315	315	262	316	346
40	40	104	41	52
150	160	162	161	178
80	82	124	83	95
250	250	250	251	276
50	50	97	51	62
125	125	140	126	139
200	200	200	201	220

Prestatiebeschrijving

SitaPipe roestvrijstalen schuifmof, uit roestvrij staal. Materiaalnummer 1.4404. Conform NBN EN 1124. Steekmofsysteem met in mof voorgemonteerde EPDM-lipafdichtingen. Voor eenvoudige verbinding tussen twee buisuiteinden in variabele dieptes. Fittings volledig behandeld in beitsbad, met glad, zilvermat oppervlak. Leveren en plaatsen volgens de regels der kunst.
