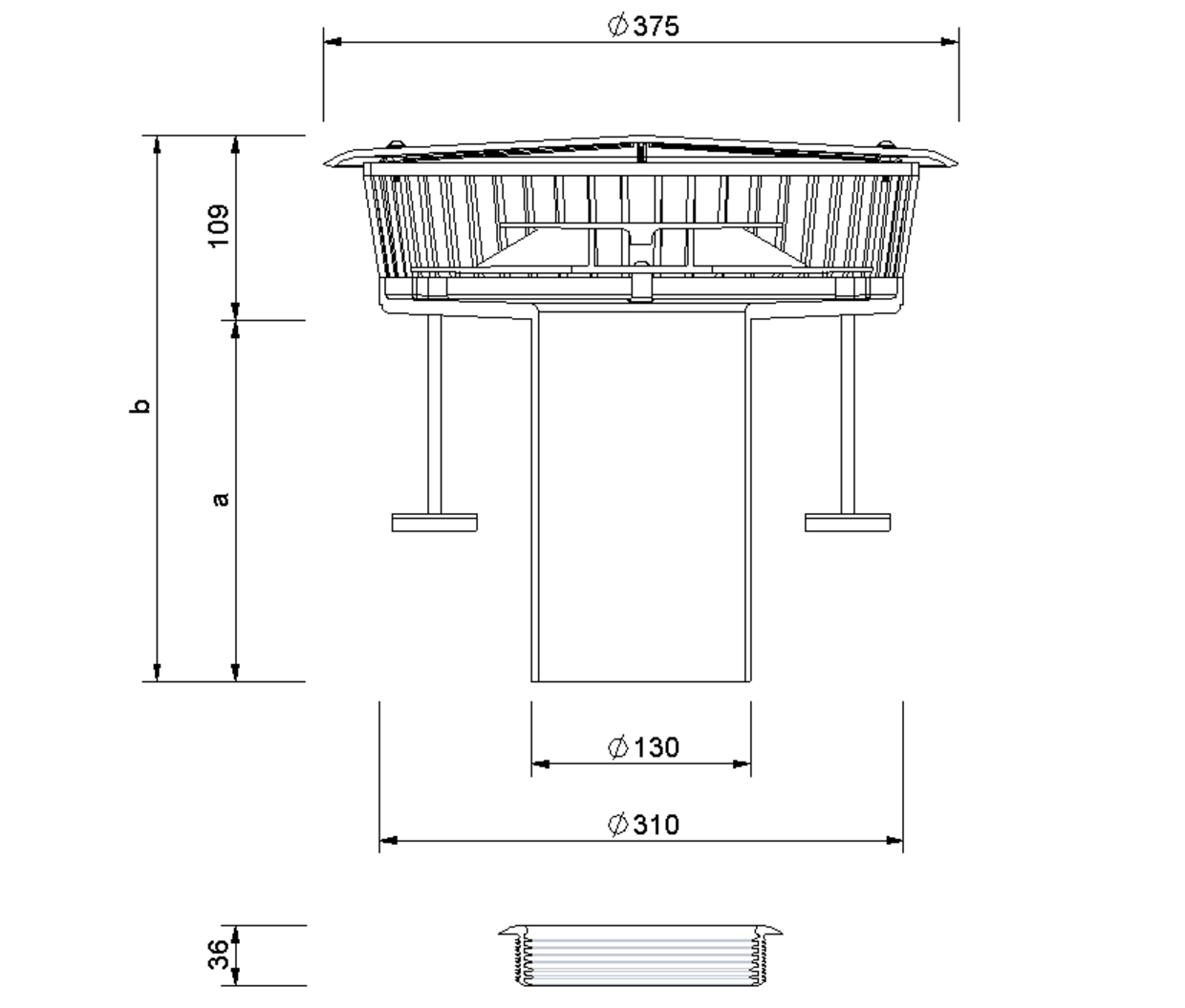

Element spiętrzający SitaDSS Profi, z poliamidu, wg DIN EN 1253-2, do odpływów ze strumieniem pod ciśnieniem SitaDSS Profi, SitaDSS Profi z kołnierzem śrubowym i elementów nadbudowy do odwadniania awaryjnego, regulowana wysokość krawędzi wlotowej od 25 mm do 105 mm, od 85 mm do 150 mm lub od 135 mm do 200 mm, z wielowargowym kątowym pierścieniem uszczelniającym do uszczelniania elementu spiętrzającego do odpływu dachowego lub elementu nadbudowy. Z trzema metalowymi stopkami w otulinie gumowej z płynną regulacją wysokości, powierzchnia rozstawienia każdej stopki: 19,6 cm², z ocynkowanym prętem gwintowanym M8 × 90 mm, M8 × 140 mm, M8 × 190 mm z przykręcaną zamkniętą pokrywą zdejmowaną na czas prac rewizyjnych, obudowa z 51 wypustkami na obwodzie, w kolorze żółtym ostrzegawczym. Płynna regulacja wysokości spiętrzania, z dużą misą wlotową w celu zwiększenia wydajności odpływu, element dostarczany jako gotowy do montażu.

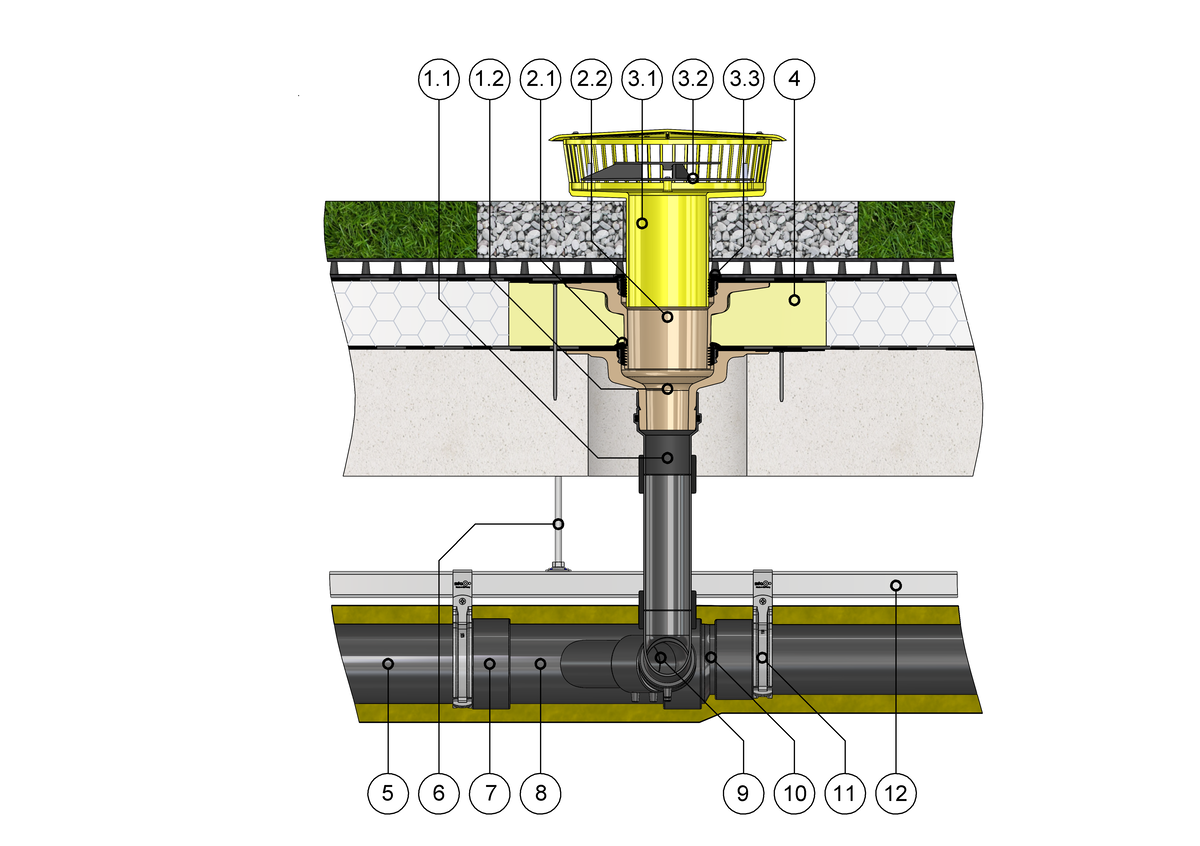

SitaDSS Profi w niewentylowanej konstrukcji dachowej z zielenią do odwadniania awaryjnego
SitaDSS Profi składa się z następujących elementów: 1.1 Złączka wtykowa PE z pierścieniem zabezpieczającym 1.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów: 2.1 Pierścień uszczelniający 2.2 Korpus podstawowy 2.3 Blokada Airstop
3 Listwa żwirowa SitaDrain®
Element nadbudowy SitaDSS Profi składa się z następujących elementów: 4.1 Korpus podstawowy 4.2 Pierścień uszczelniający
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy 6 Rura SitaPipe PE 7 Zawieszenie do szyny SitaDSS 8 Złączka E SitaPipe PE 9 Trójnik SitaPipe PE 10 Kształtka redukcyjna SitaPipe PE 11 Zacisk SitaDSS 12 Rura SitaPipe PE 13 Szyna montażowa SitaDSS Rail
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
zazielenieniem ekstensywnym według dostawcy systemu
włókniną filtracyjną
matą drenażową
matą ochronną budynku
uszczelnieniem
izolacją cieplną
paroizolacją
konstrukcją dolną
SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
