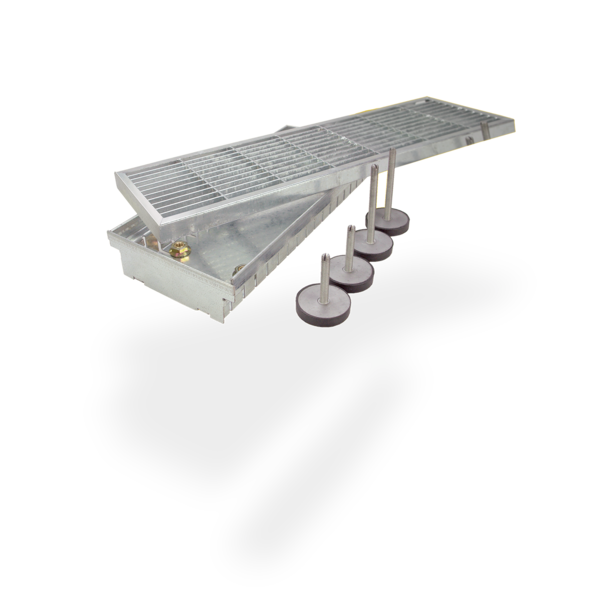

SitaDrain® rynna skrzynkowa
zestaw do regulacji wysokości
Atrybuty
- Regulacja wysokości ustawiana bezstopniowo z regulacją wysokości od 50-90 mm, 70-110 mm lub 110-150 mm, w zależności od rynny skrzynkowej i zestawu regulacji wysokości

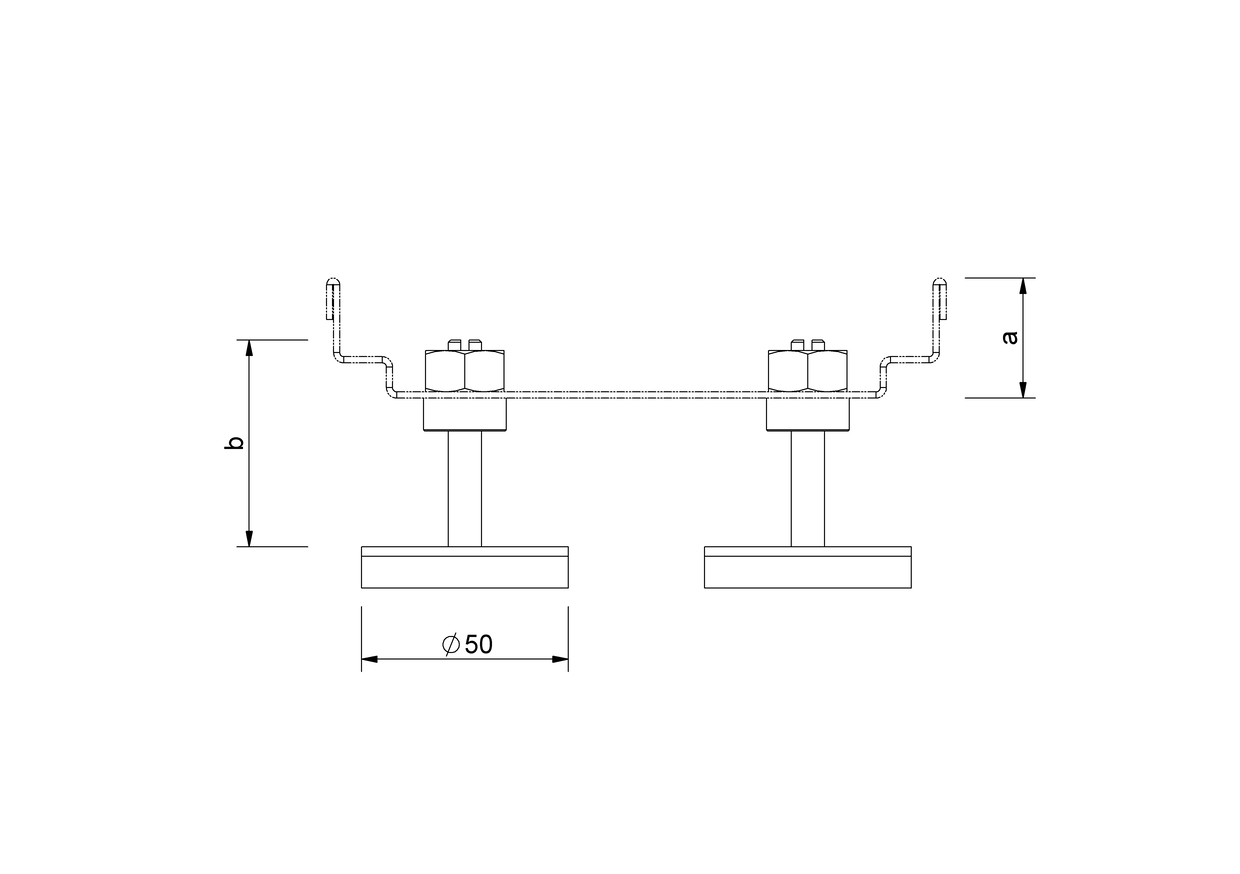

Rysunek techniczny
| Zestaw regulacji wysokości | b (mm) | Wysokość rynny (mm) a = 30 mm | Wysokość rynny (mm) a = 40 mm | Wysokość rynny (mm) a = 50 mm |
|---|---|---|---|---|
| Ustaw 3 | 90 | 110-130 mm | 110-140 mm | 110-150 mm |
| Ustaw 1 | 30 | 50-70 mm | 60-80 mm | 70-90 mm |
| Ustaw 2 | 50 | 70-90 mm | 70-100 mm | 70-110 mm |
