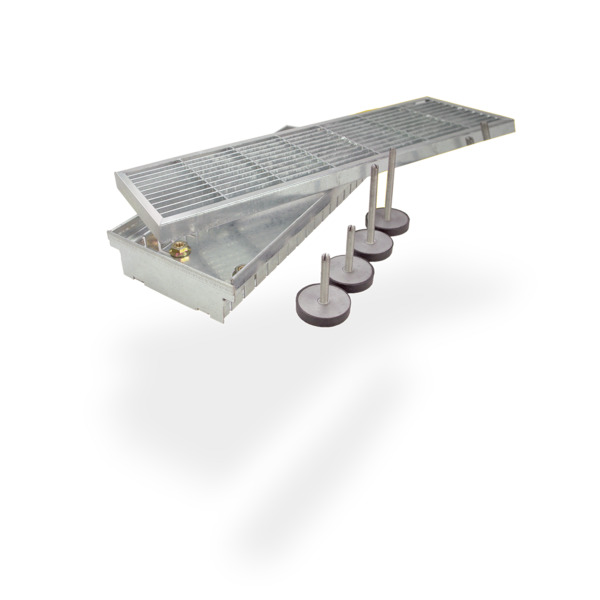

SitaDrain® Kastenrinne
Höheneinstellset
Eigenschaften
- Höheneinstellset stufenlos höheneinstellbar von 50-90 mm, 70-110 mm oder 110-150 mm, je nach Kastenrinne und Höheneinstellset

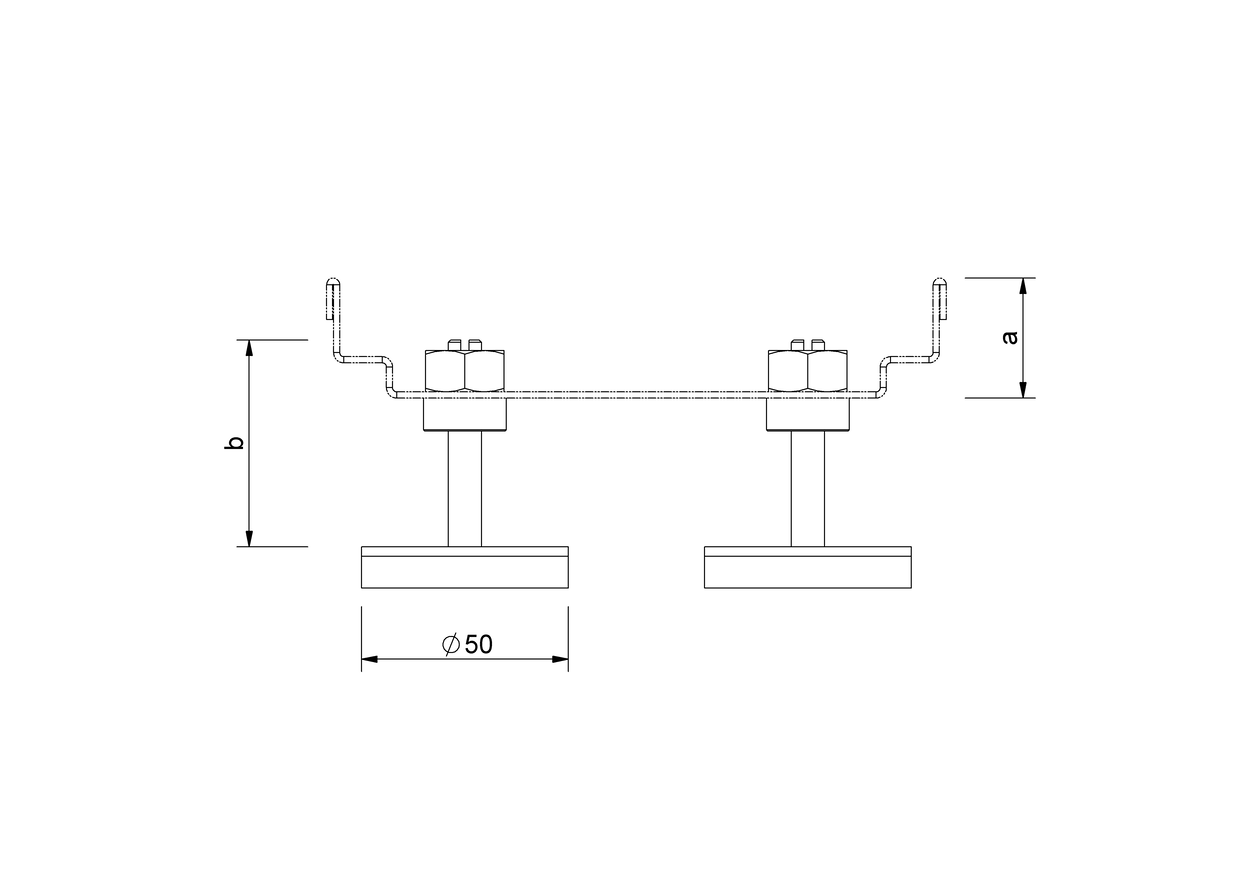

Technische Zeichnung
| Höheneinstellset Nr. | b (mm) | Rinnenhöhe (mm) a = 30mm | Rinnenhöhe (mm) a = 40mm | Rinnenhöhe (mm) a = 50mm |
|---|---|---|---|---|
| Set 1 | 30 | 50-70 | 60-80 | 70-90 |
| Set 2 | 50 | 70-90 | 70-100 | 70-110 |
| Set 3 | 90 | 110-130 | 110-140 | 110-150 |
