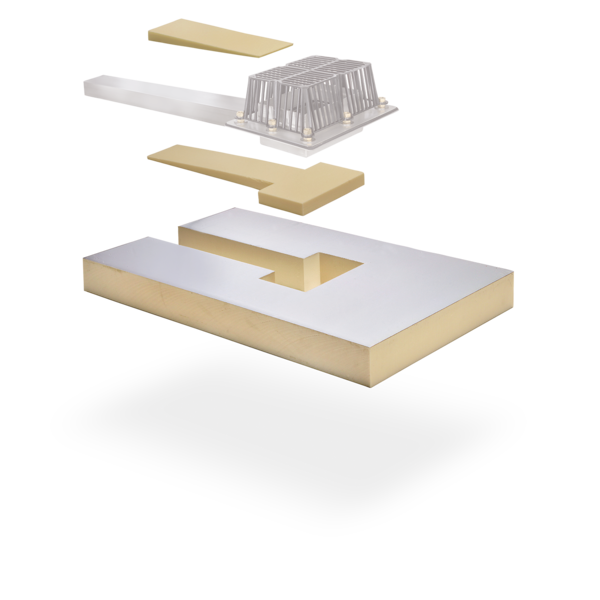

SitaTurbo
Korpus termoizolacyjny Poliuretan
Atrybuty
- Odporny na ściskanie
- Stabilny wymiarowo
- Odporny na rozkład

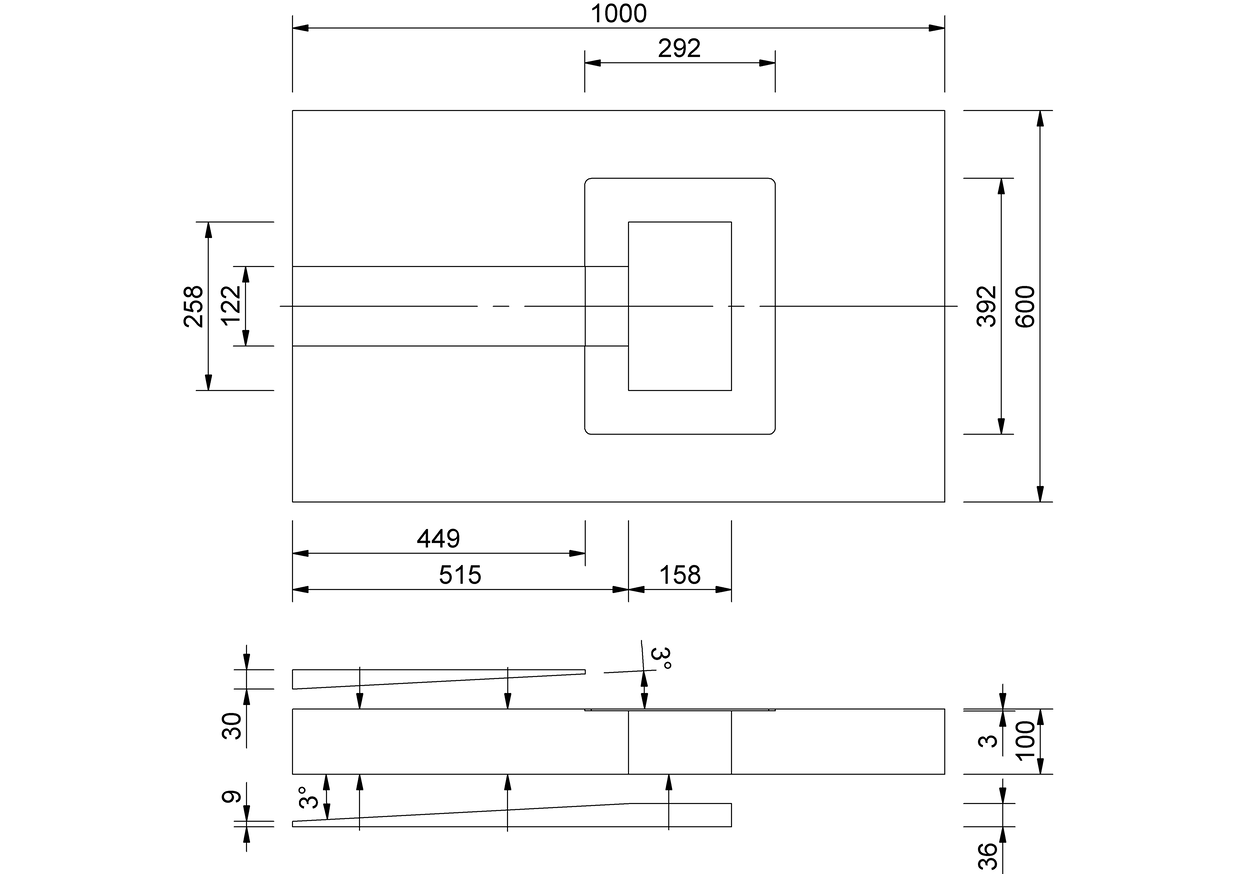

Rysunek techniczny
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaTurbo Korpus termoizolacyjny z poliuretanu, WLG 030, klasa odporności ogniowej E (B2 normalnie zapalny), typ zastosowania DAA dh zgodnie z DIN 4108-10, nadaje się do użytkowych powierzchni dachowych. Do izolacji termicznej oraz jako pomoc montażowa podczas pozycjonowania otworów w fasadzie oraz płyty paroizolacyjnej SitaTurbo, element dostarczany jako gotowy do montażu.
SitaTurbo do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaTurbo do odwadniania awaryjnego z pionem spustowym w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
- otworem w attyce z taśmą uszczelniającą
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTurbo | Numer artykułu | ||
|---|---|---|---|
Korpus termoizolacyjny Poliuretan | |||
| SitaTurbo, SitaTurbo Max | 189122 | Pokaż produkt |
