SitaTurbo
Płyta ochronna (maskownica)
Atrybuty
- Mocowanie bezśrubowe
- Powierzchnia matowa

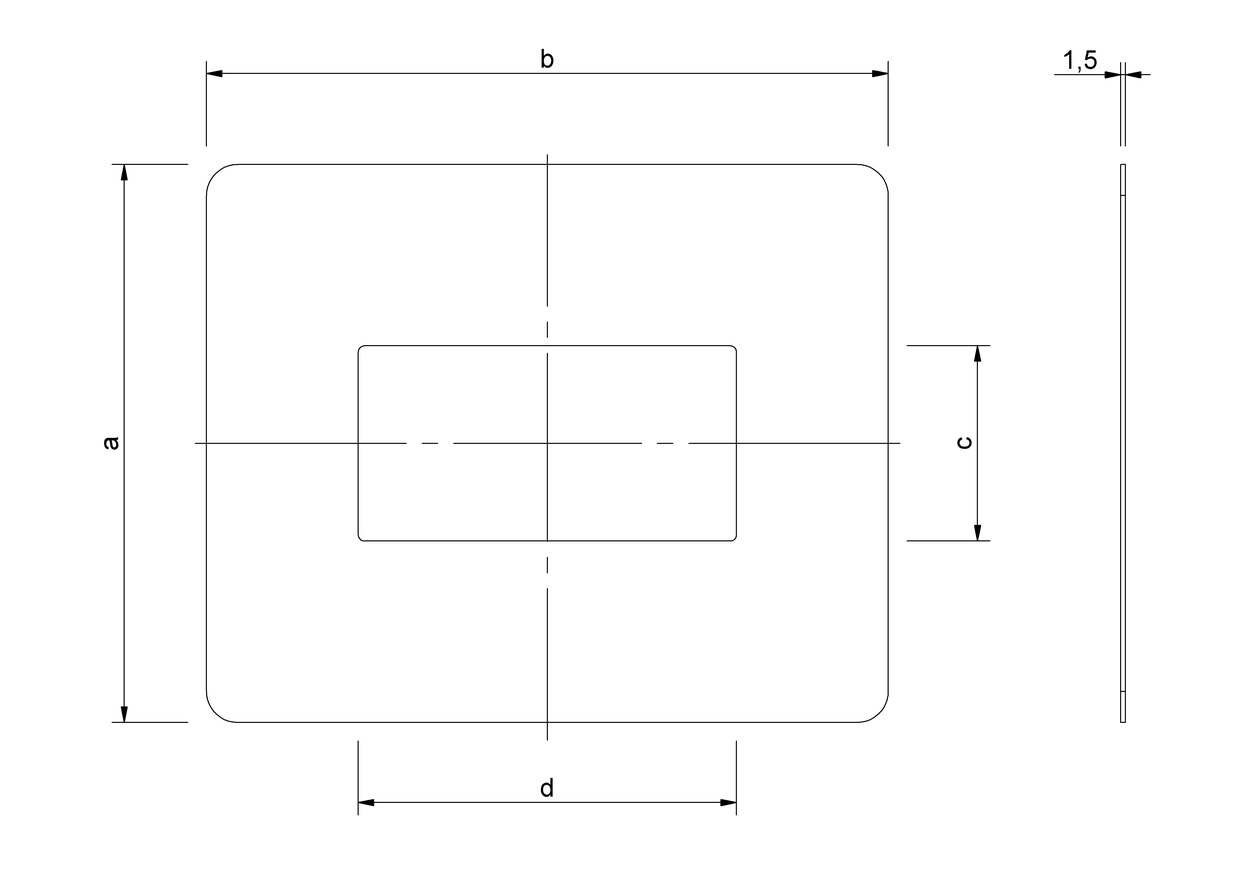

Rysunek techniczny
| Dla modeli/serii | Otwór roboczy (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|
| SitaTurbo, SitaTurbo Max, SitaTurbo Max z pierścieniem spiętrzającym, płaski przepust attykowy SitaKaskade | 122 x 63 | 250 | 250 | 63 | 122 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaTurbo maskownica do fasad, ze stali szlachetnej, numer materiału: 1.4301, do zasłaniania wyłomów attyki lub ściany do odpływu przez attykę SitaTurbo o grubości materiału 1,5 mm. Do mocowania na powierzchniach fasad zewnętrznych. Element dostarczany gotowy do montażu.
SitaTurbo do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaTurbo do odwadniania awaryjnego z pionem spustowym w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
- otworem w attyce z taśmą uszczelniającą
SitaTurbo Dach odwrócony do odwadniania awaryjnego w dachach odwróconych
1 Maskownica do fasad SitaTurbo
Stropodach odwrócony SitaTurbo składa się z następujących elementów:
2.1 Płyta z kołnierzem stałym
2.2 Podkładki, nakrętki i pokrywy ochronne
2.3 Korpus podstawowy SitaTurbo z przyspawaną płytą kołnierza luźnego
2.4 Kołnierz spiętrzający
2.5 Osadnik żwiru
3 Maskownica SitaTurbo
4 Korpus termoizolacyjny SitaTurbo XPS do stropodachów odwróconych
Stropodach odwrócony SitaTurbo składa się z następujących elementów:
2.1 Płyta z kołnierzem stałym
2.2 Podkładki, nakrętki i pokrywy ochronne
2.3 Korpus podstawowy SitaTurbo z przyspawaną płytą kołnierza luźnego
2.4 Kołnierz spiętrzający
2.5 Osadnik żwiru
3 Maskownica SitaTurbo
4 Korpus termoizolacyjny SitaTurbo XPS do stropodachów odwróconych
Konstrukcja dachu odwróconego zgodnie z aaRdT z:
- posypką żwirową
- włókniną dachową
- izolacją cieplną
- uszczelnieniem
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTurbo | Numer artykułu | |||
|---|---|---|---|---|
Płyta ochronna (maskownica) 250 × 250 | ||||
| 250 x 250 mm | SitaTurbo, SitaTurbo Max, SitaTurbo Max z pierścieniem spiętrzającym, płaski przepust attykowy SitaKaskade | E189021 | Pokaż produkt |
