SitaTurbo

Парапетная воронка

Свойства

Стандарты

DIN EN 1253-2

Арт. №

187299

Материал

Нержавеющая сталь

Номер материала

1.4301

Тип конструкции

2000 мм

Высота съемного фланца

25 mm

Цвет

Серебристый

Поверхность

Гладкая

Проем / установочное отверстие (мм)

170 mm

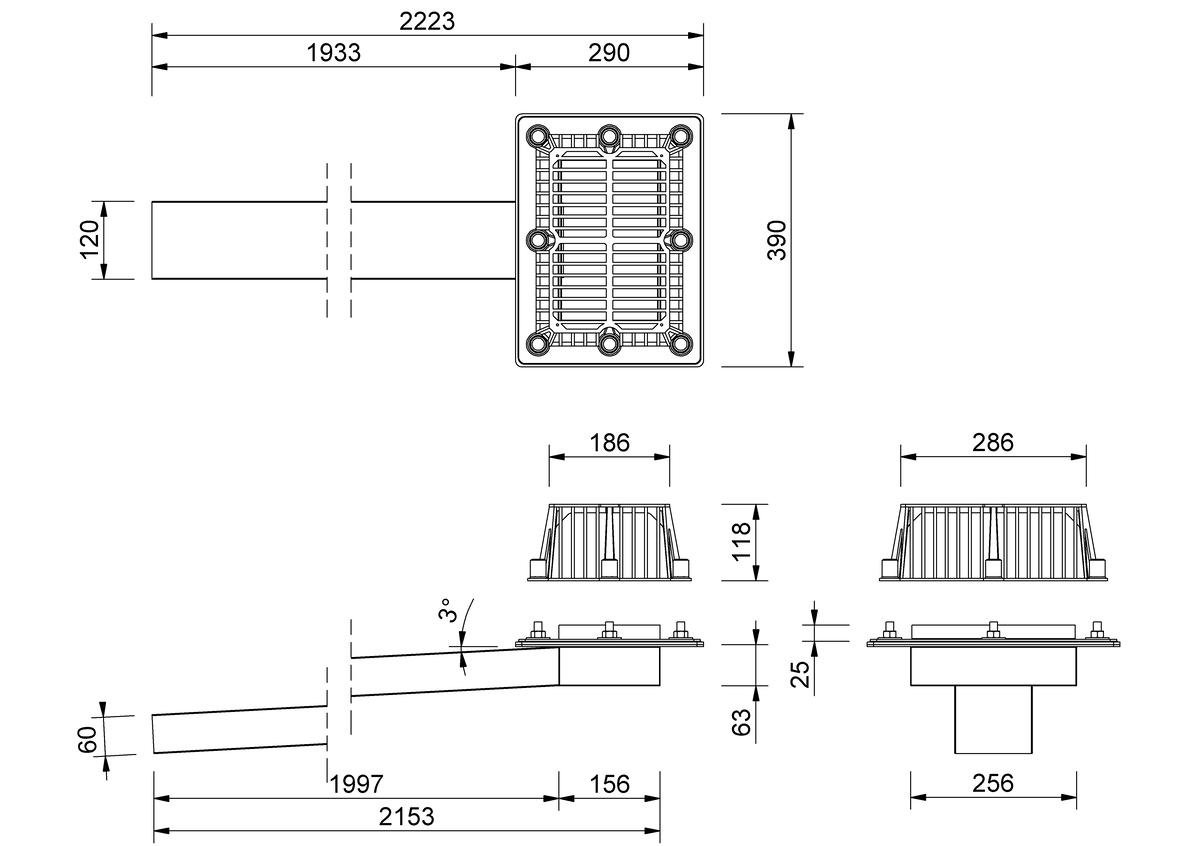

Технический чертеж

Воронка SitaTurbo — это нечто особенное. Эта прочная и плоская кровельная воронка, устанавливаемая в кровлю, обеспечивает водоотвод через парапетную стену наружу. Незначительное ослабление теплоизоляции и расположенная снаружи система труб минимизируют образование мостиков холода. В то время как базовая модель Turbo демонстрирует лучшие результаты в системах труб водостока, воронка SitaTurbo Max благодаря своему удобному для протекания круглому патрубку оптимально подходит для использования в качестве перелива.

Описание услугиПропускная способность

Пропускная способность по DIN EN 1253-2 in l/s

	Высота подпора воды (мм)
DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
	0.6	1.5	2.3	3	3.6	3.9	4.1	4.3	4.4	4.5	4.6	4.8	5	5	5	5	5	5	5	5

Примеры монтажа

SitaTurbo для основного водостока в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали

Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Лепестковое уплотнение

5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo

SitaTurbo состоит из:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Съемный фланец
8.5 Листвоуловитель

9 Соединительный фартук SitaTurbo
10 Ревизия SitaPipe из высококачественной нержавеющей стали

Невентилируемая кровля согл. общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов

SitaTurbo для системы аварийного водостока со стояком в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали

Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Пластинчатое уплотнение

5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo

SitaTurbo для аварийного водостока, состоит из следующих элементов:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Подпорный съемный фланец
8.5 Листвоуловитель

9 Крышка SitaTurbo
10 Соединительный фартук SitaTurbo
11 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°

Невентилируемая кровля согл. общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов

SitaTurbo для основного водостока в невентилируемой кровле для промышленных кровель

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали

Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник SitaTurbo на стояковую трубу круглого сечения
4.2 Переходник SitaTurbo с пластинчатым уплотнением

5 Пароизоляционная плита SitaTurbo Flex

SitaTurbo состоит из:
6.1 Корпус SitaTurbo
6.2 Подкладные шайбы, гайки и защитные колпачки
6.3 Листвоуловитель
6.4 Съемный фланец
6.5 Уплотнительные манжеты

7 Соединительный фартук SitaTurbo
8 Изоляционная плита SitaTurbo

Невентилируемая кровля согласно общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов

SitaTurbo для аварийного водостока в невентилируемой кровле

1 Пароизоляционная плита SitaTurbo Flex

SitaTurbo для аварийного водостока, состоит из следующих элементов:
2.1 Корпус SitaTurbo
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Крышка листвоуловителя
2.4 Подпорный съемный фланец
2.5 Уплотнительные манжеты

3 Соединительный фартук SitaTurbo
4 Изоляционная плита SitaTurbo

Невентилируемая кровля согласно общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов
