SitaSani®

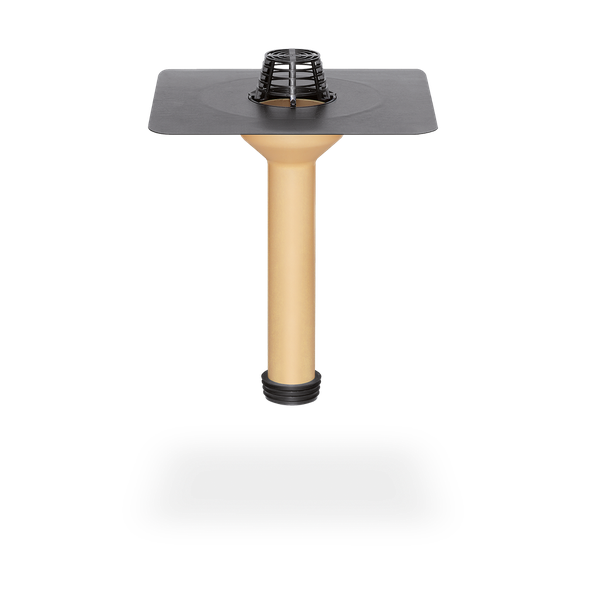

Ремонтная воронка
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

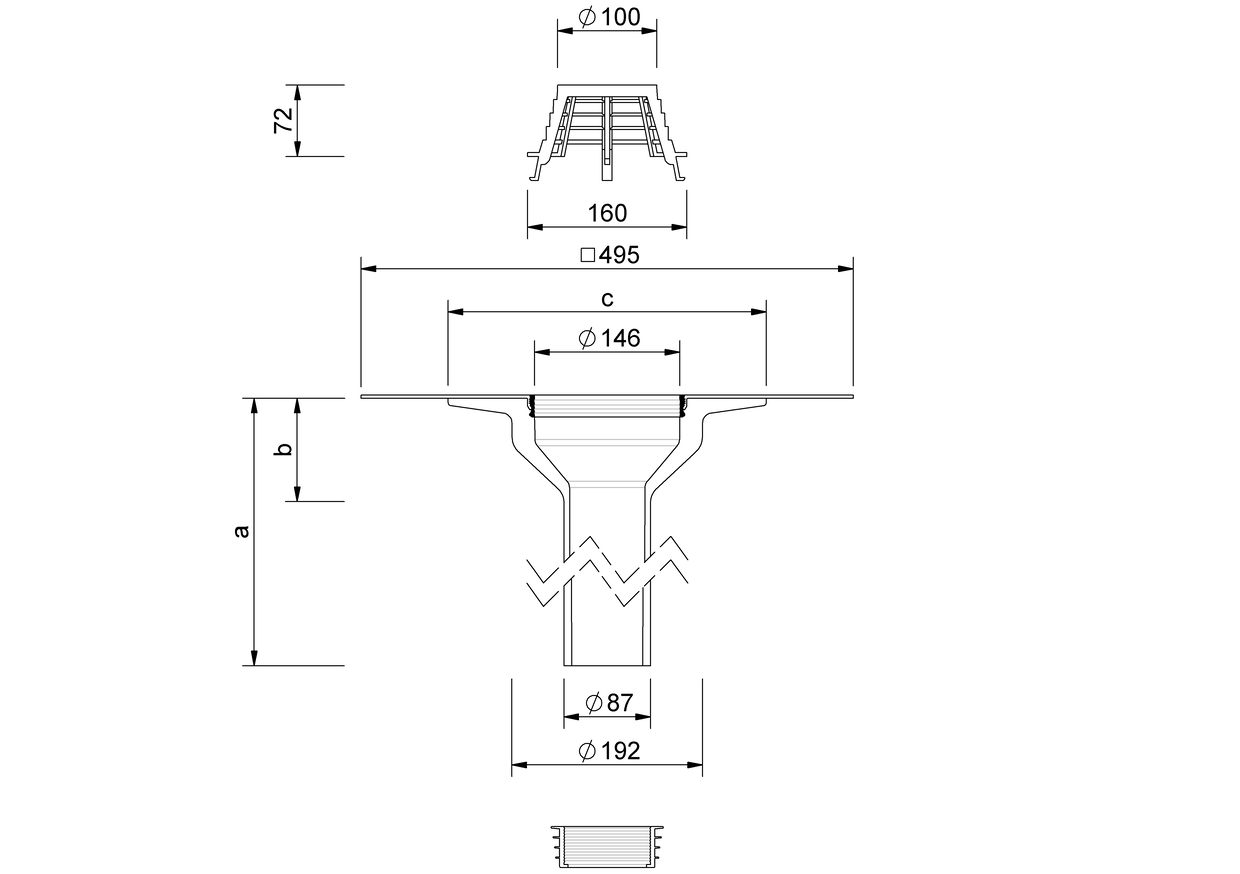

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | Защита от обратного подпора при внутреннем диаметре от - до (мм) с манжетным уплотнением | Защита от обратного подпора при внутреннем диаметре от - до (мм) с профильным уплотнительным кольцом |
|---|---|---|---|---|---|---|
| 90 | 87 | 550 | 105 | 320 | 98 - 107 | - |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
Выбор товара
Ремонтная воронка SitaSani® 90, из полиуретана, высота 550 мм, теплоизолированная, согласно DIN EN 1253–2, для ремонта кровельных воронок с диаметром приемной чаши 98–-107 мм. С большим вваренным соединительным фартуком (495 мм x 495 мм) для гомогенного соединения с гидроизоляцией кровли. С фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления листвоуловителя. Комплектуется листвоуловителем, смазкой и многогубчатым уплотнительным манжетом от обратного подпора воды, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 мм | 0.5 | 1.3 | 2.1 | 3.1 | 4 | 4.9 | 5.7 | 6.7 | 7.7 | 7.9 | 8.2 | 8.4 | 9.6 | 11 | 15.3 | 16.5 | 17.6 | 18.9 | 20.1 | 20.1 |
SitaSani® для ремонта чашек в невентилируемой кровле
SitaSani®, состоит из следующих элементов:
1.1 Профильное уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
1.1 Профильное уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaSani® для ремонта труб в невентилируемой кровле
SitaSani® 63/90/105 состоит из:
1.1 Уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
2 Изоляционная плита SitaSani® 63/90/105
1.1 Уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
2 Изоляционная плита SitaSani® 63/90/105
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- новая гидроизоляция
- новая теплоизоляция
- существующая гидроизоляция
- существующая теплоизоляция
- пароизоляция
- несущая конструкция
+
