SitaDrain®

Выпускной канал

Свойства

Простое насаживание на поверхность гидроизоляции

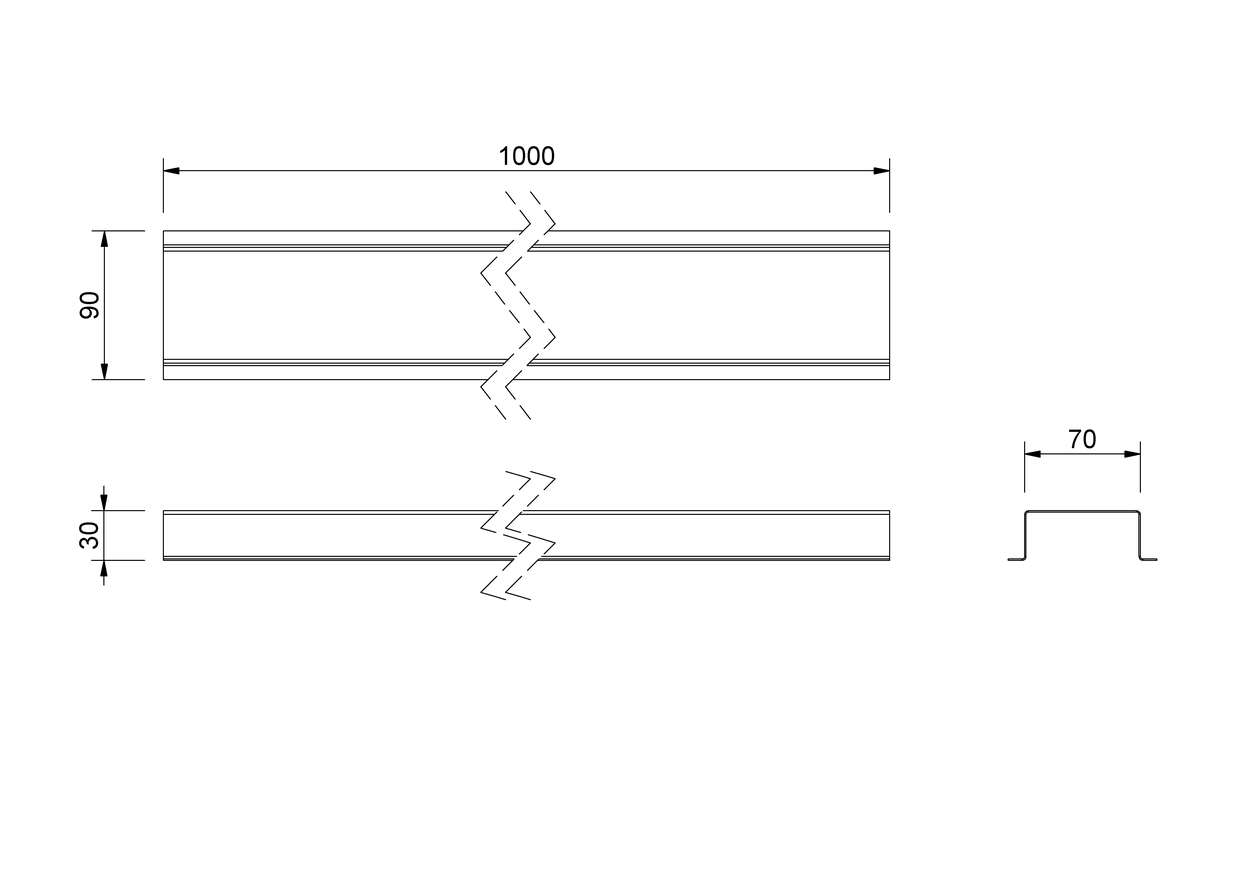

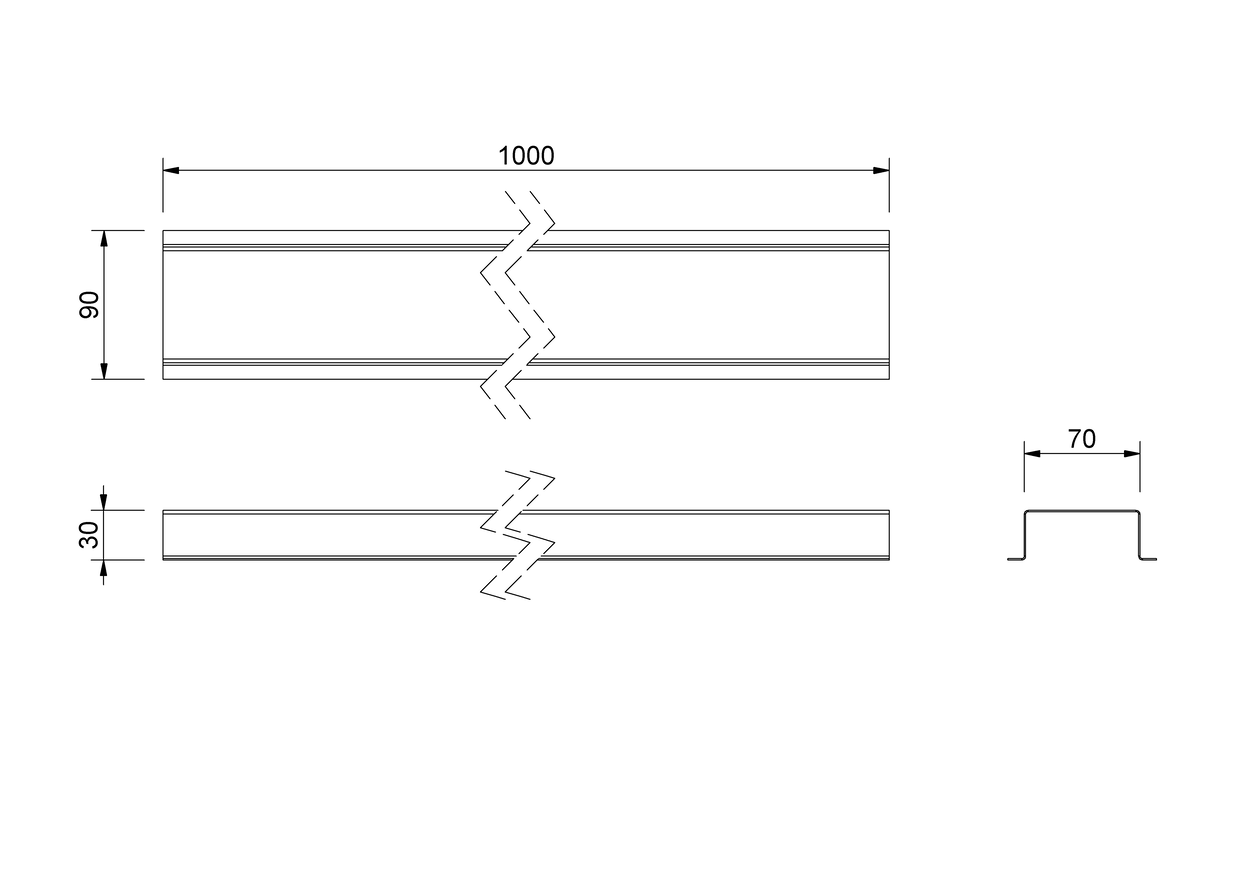

Технический чертеж

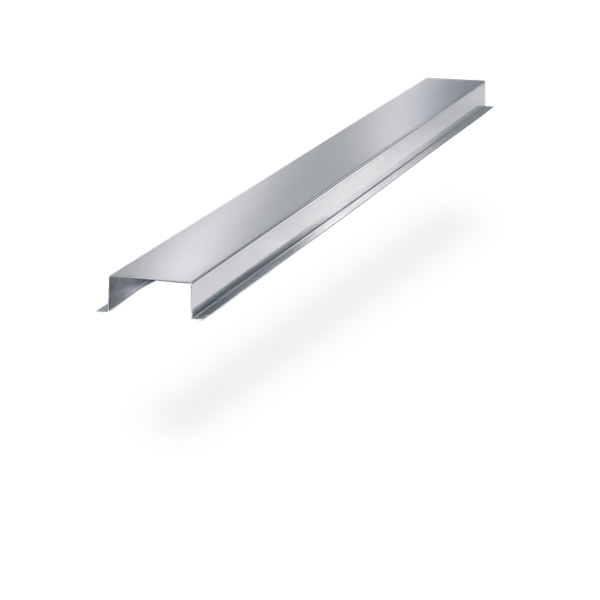

Выпускной канал SitaDrain®, из оцинкованной листовой стали, 30 x 70 x 1000 мм, с отогнутыми кромками для отвода дождевой воды от дренажной решетки к воронке, к примеру, через разделительный слой. Поставка и квалифицированный монтаж.

Примеры монтажа

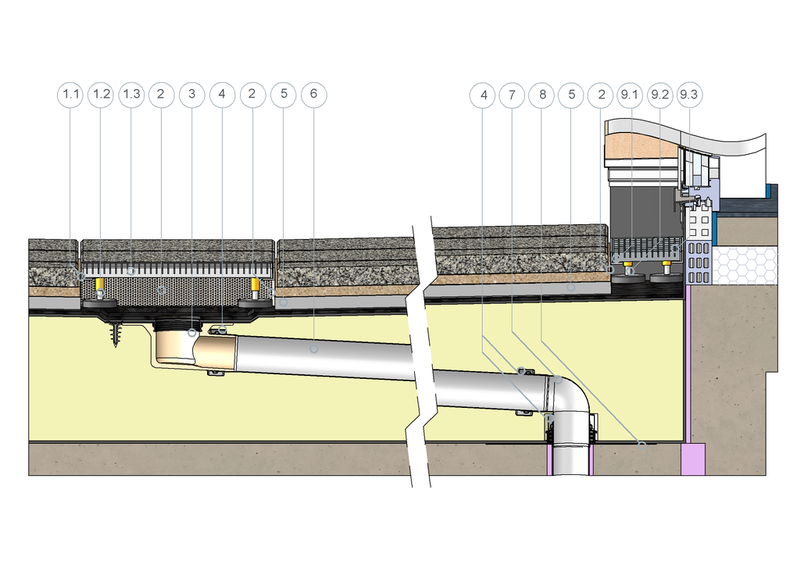

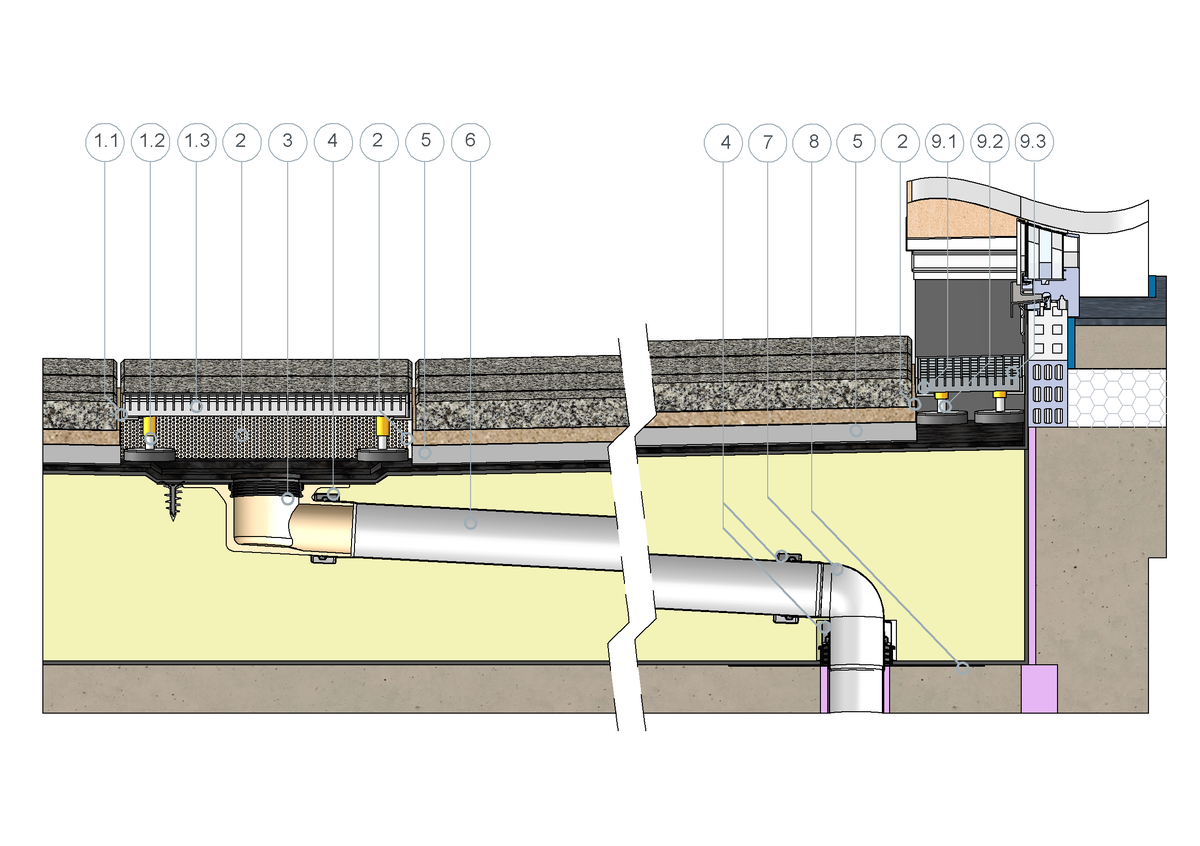

SitaDrain Klassik с выпускным каналом SitaDrain и SitaCompact при настиле из плит на гравийной подушке

SitaDrain® Terra, состоит из следующих элементов:

1.1 Рамка
1.2 Регулируемые по высоте резинометаллические опоры
1.3 Смотровая решетка

2 Защитная планка SitaDrain®
3 SitaCompact угловая
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 Выпускной канал SitaDrain
6 Труба SitaPipe из высококачественной нержавеющей стали
7 Отвод SitaPipe из высококачественной нержавеющей стали
8 Пароизоляционная плита SitaMore flex

SitaDrain® Klassik, состоит из следующих элементов:
9.1 Рамка
9.2 регулируемые по высоте резиновые опоры
9.3 Смотровая решетка

Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:

настил из плит
гравийная подушка
защитный мат
гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция

Выбор товара

SitaDrain®		Арт. №
Выпускной канал
Выпускной канал	SitaDrain®	E209000	Посмотреть продукт
