Вариант

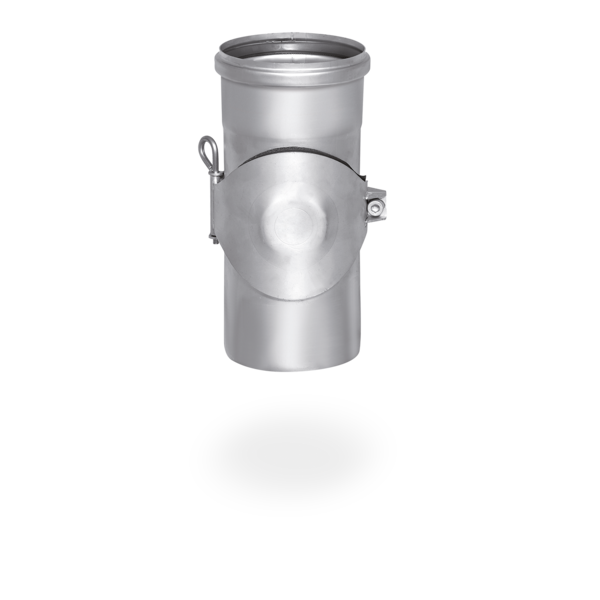

SitaPipe из нержавеющей стали

Ревизия

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность

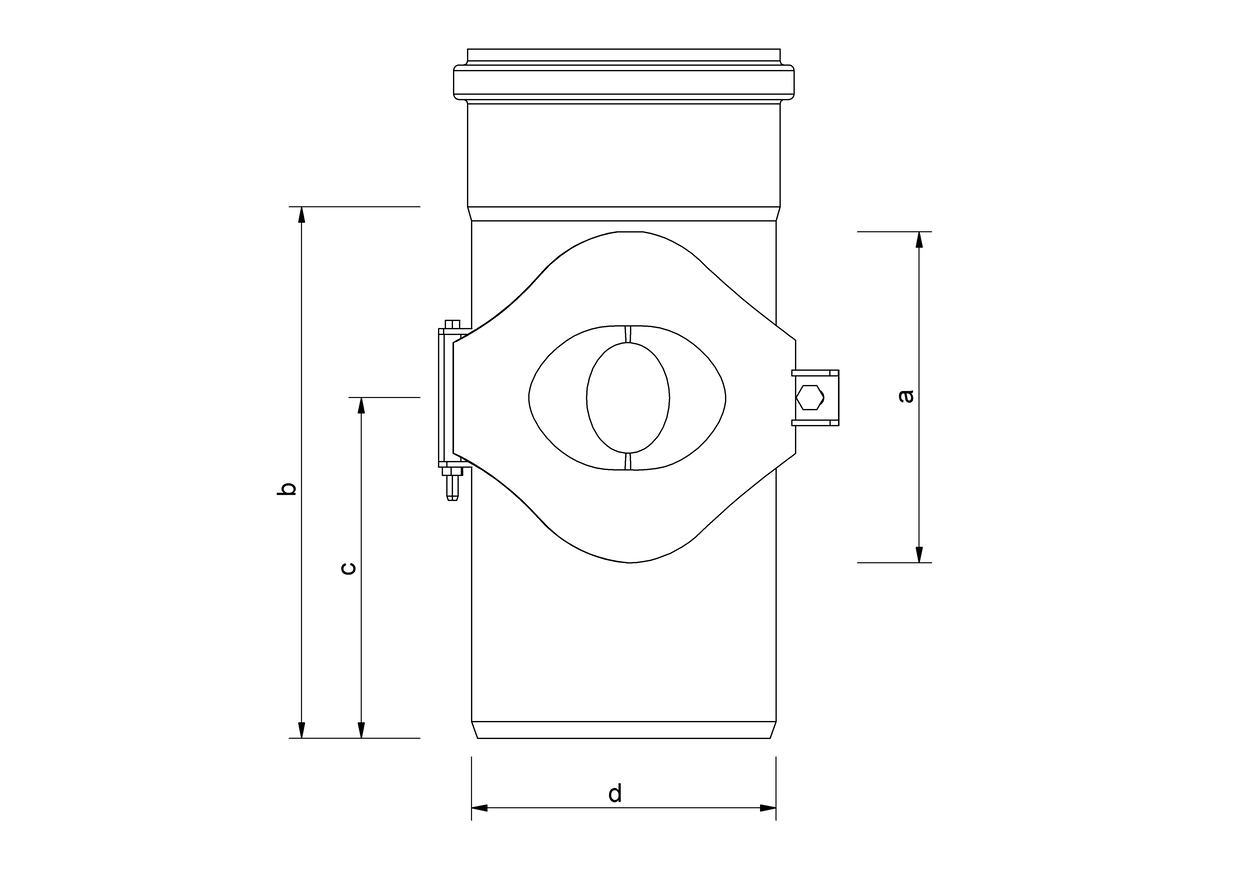

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	a (мм)	b (мм)	c (мм)	d (mm)
200	200	120	288	208	200
125	125	120	195	128	125
100	110	120	194	123	110
70	75	80	139	92	75
150	160	120	277	208	160

Описание услуги

Ревизия SitaPipe из высококачественной нержавеющей стали, номер материала 1.4301 (для DN 70, DN 100, DN 150) или 1.4404 (для DN 125 & DN 200), согласно DIN EN 1124 в качестве раструбной системы с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, гладкий конец с фаской под 20° для облегчения вставки в муфту. Фасонные детали полностью протравлены полным погружением в ванну, с гладкой, серебристо-матовой поверхностью. Поставка и квалифицированный монтаж.

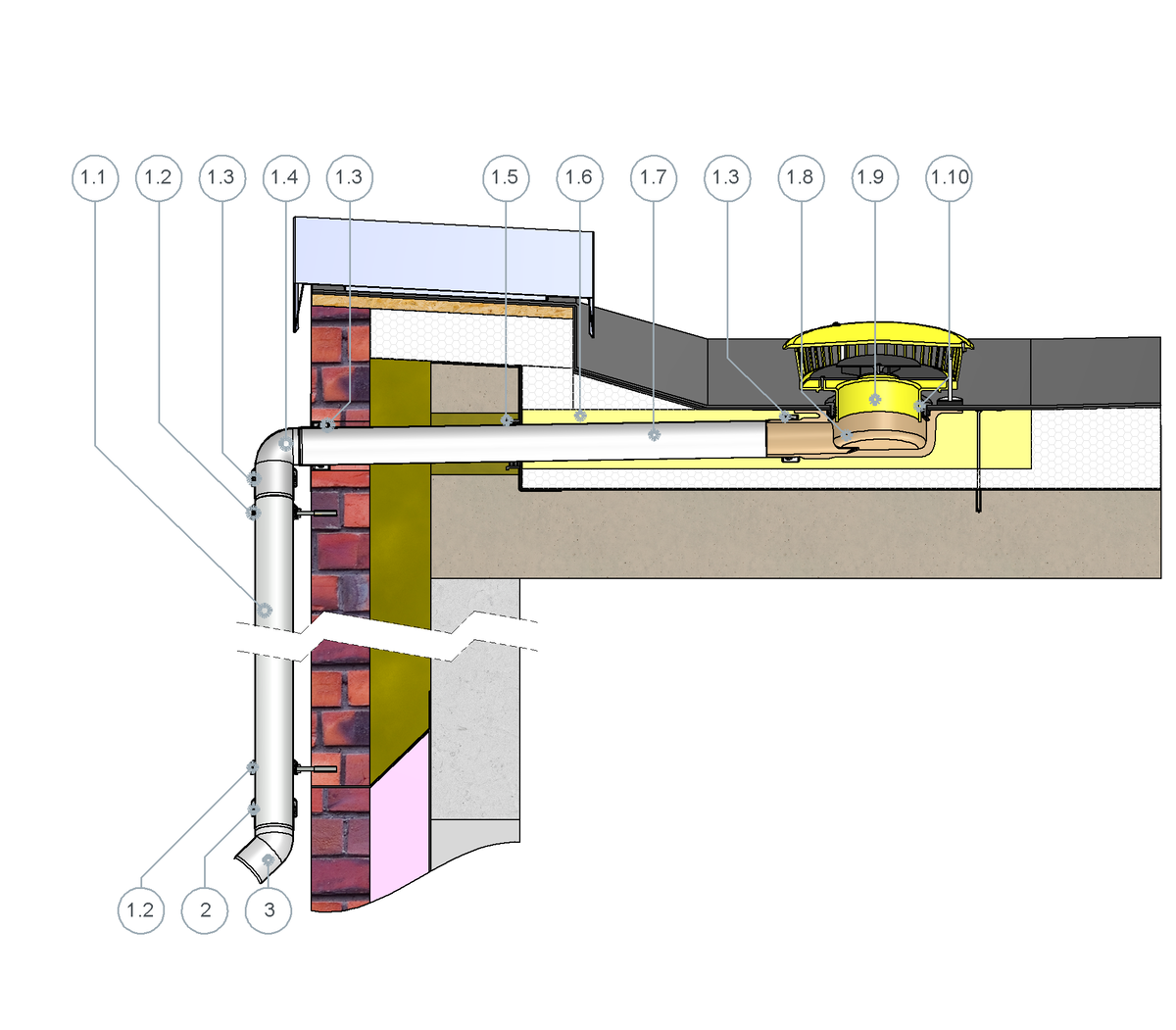

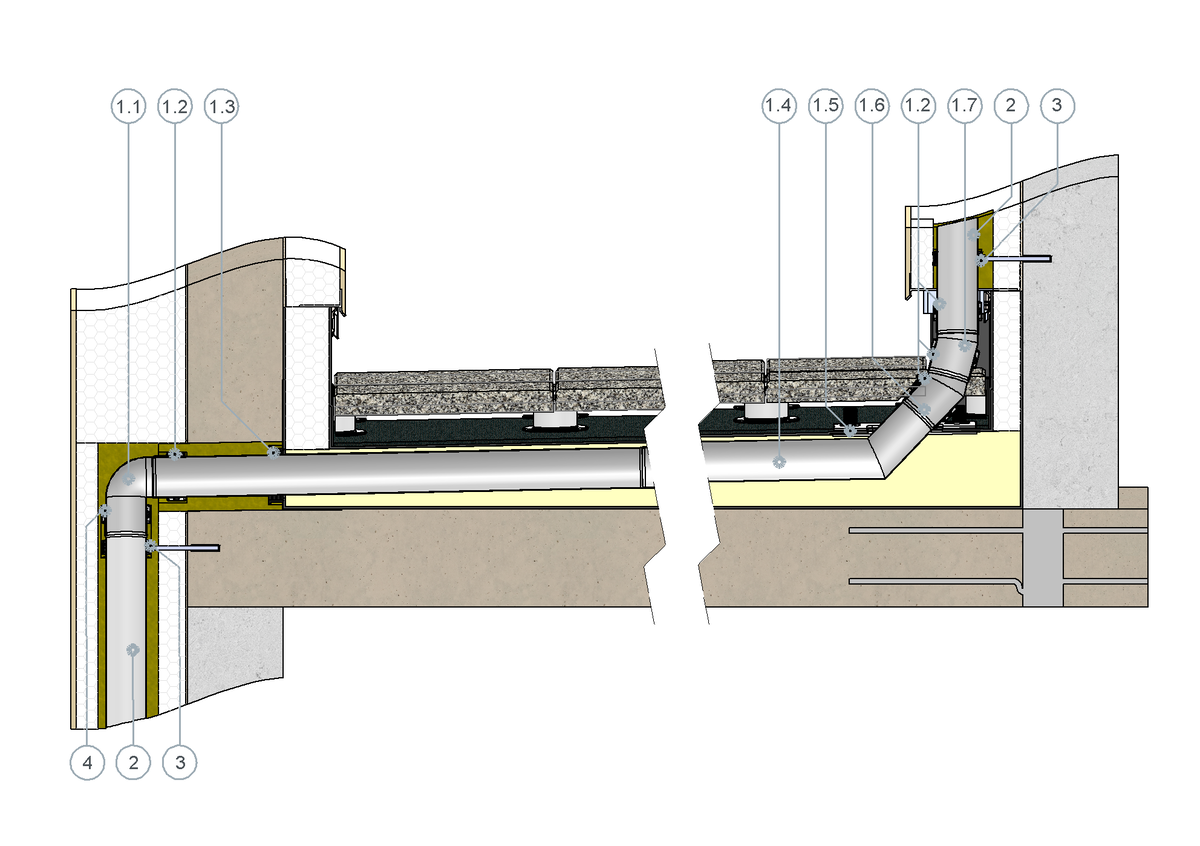

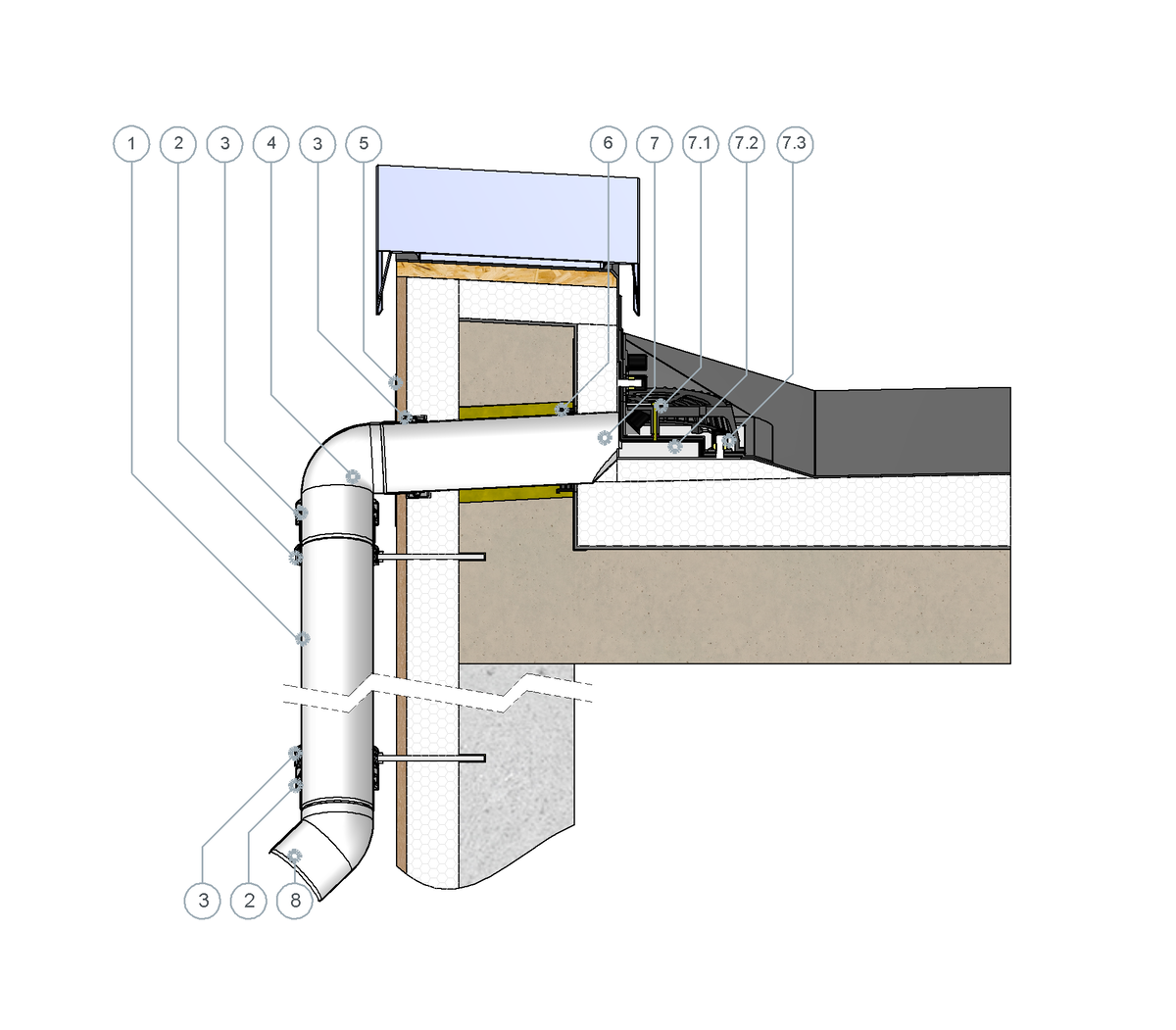

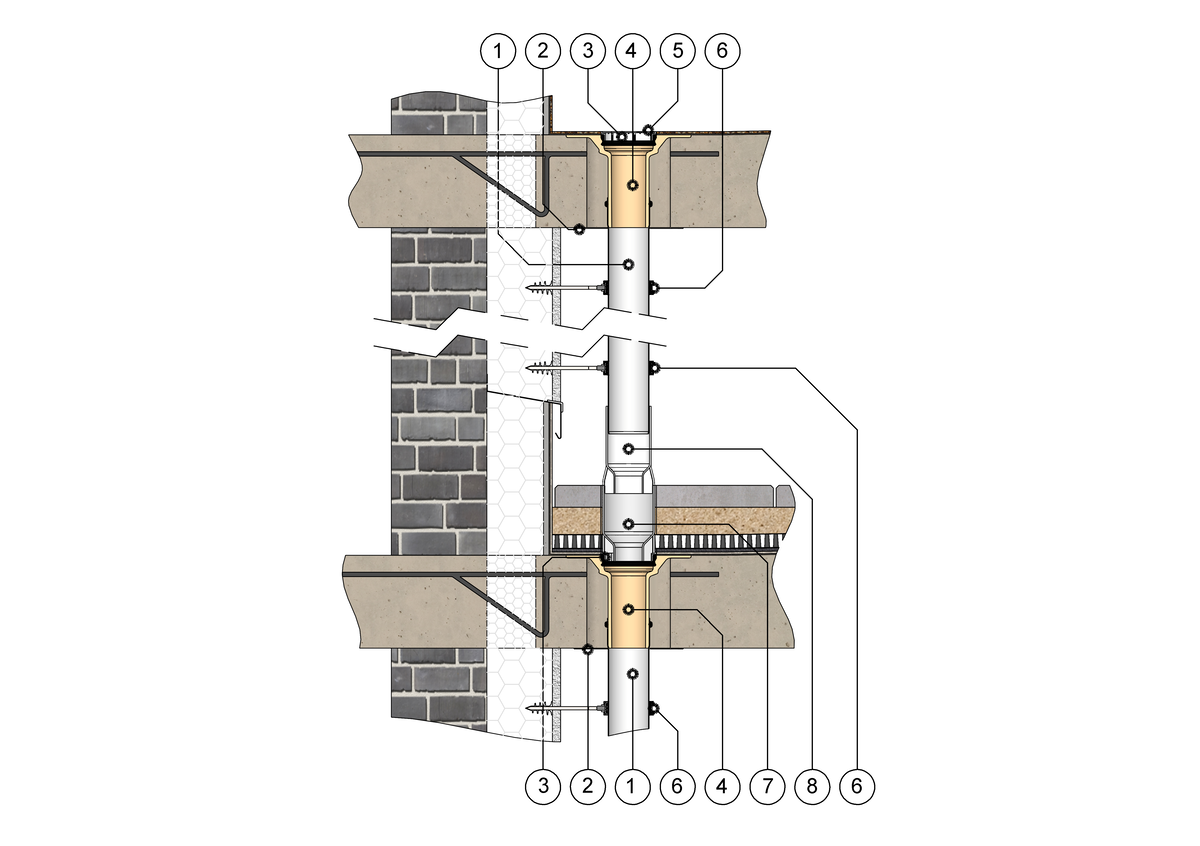

Примеры монтажа

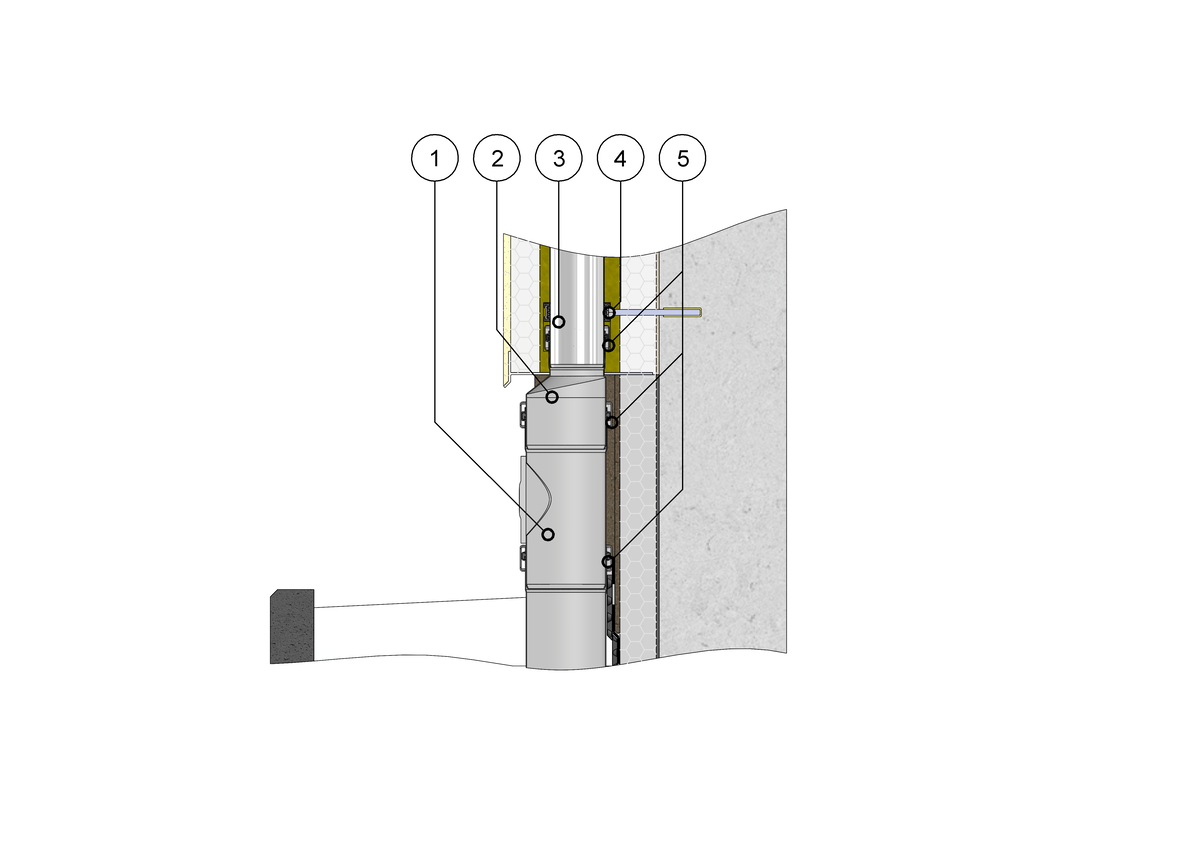

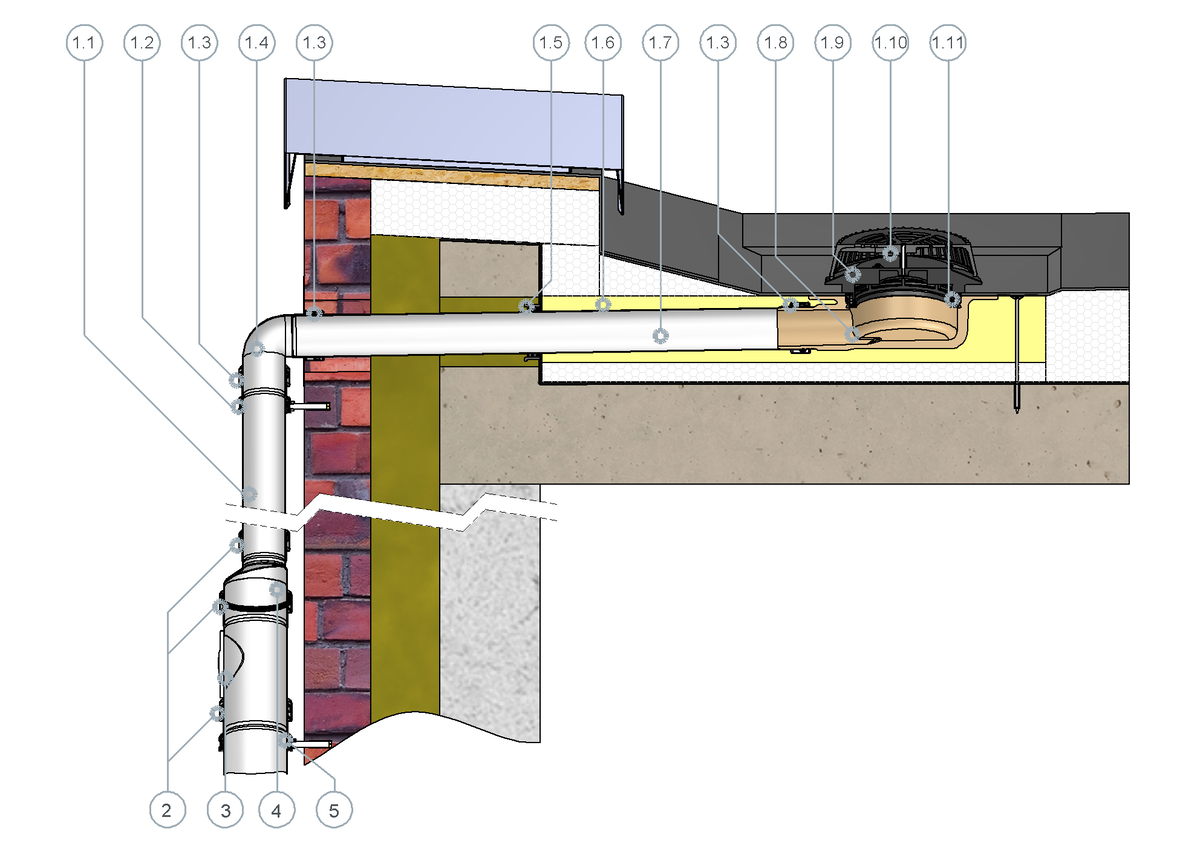

Труба SitaPipe из высококачественной нержавеющей стали в опорной точке теплоизоляционной композитной системы

1 Ревизия SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали

Конструкция стены согласно общ. технич. регламентам в составе:

верхний слой штукатурки и лакокрасочное покрытие
теплоизоляция
стеновая конструкция

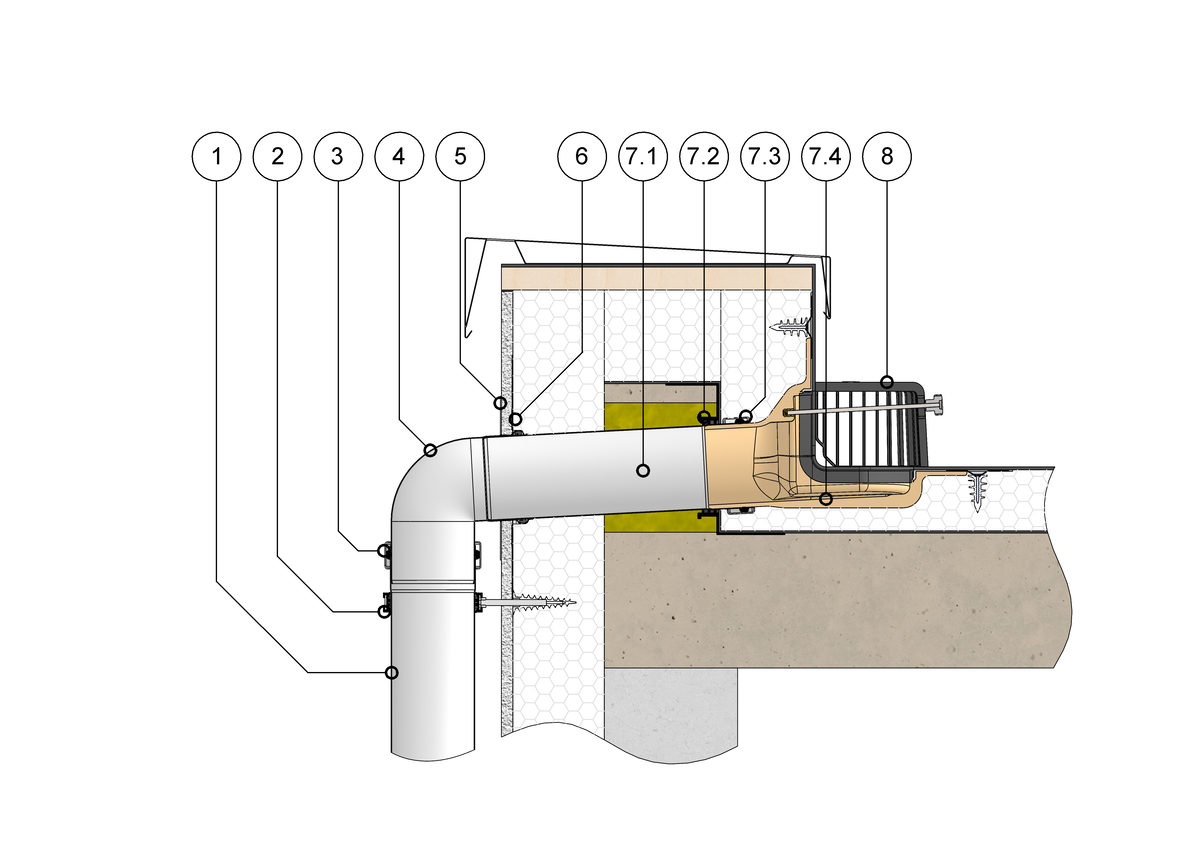

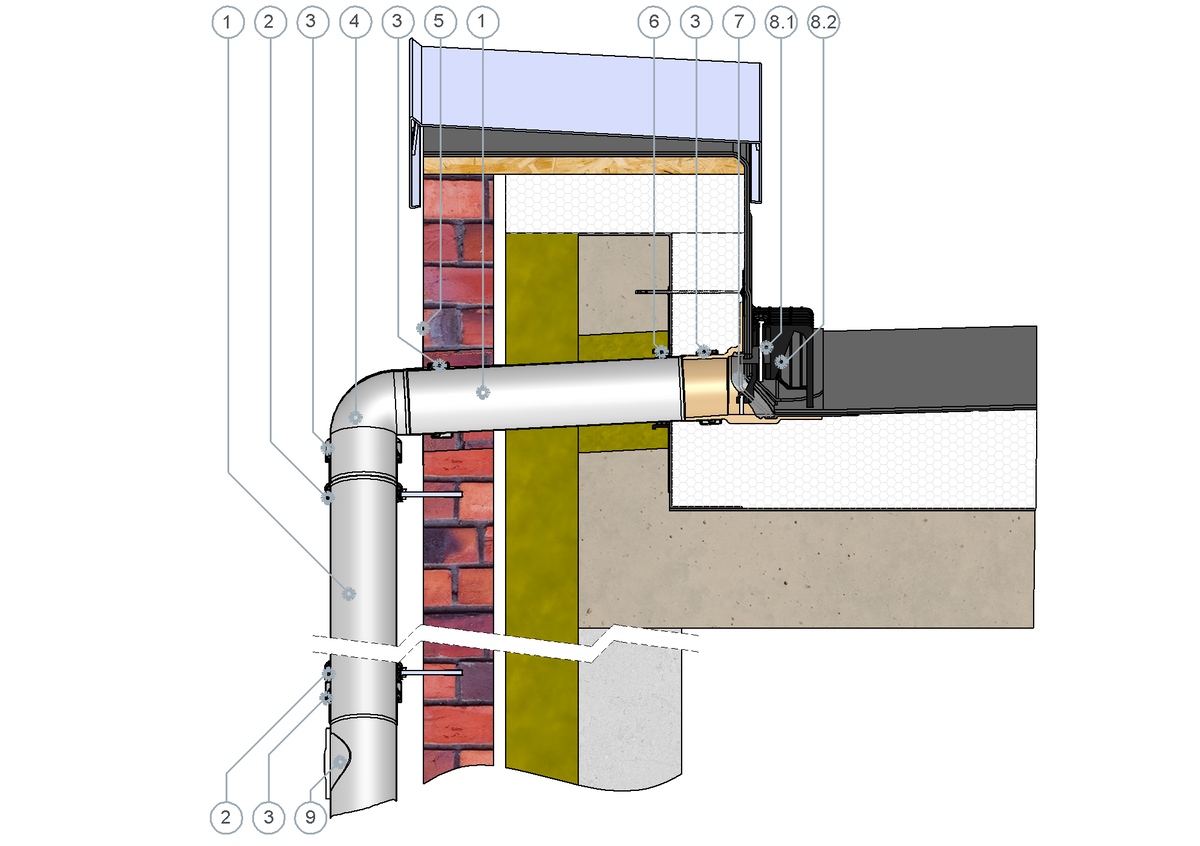

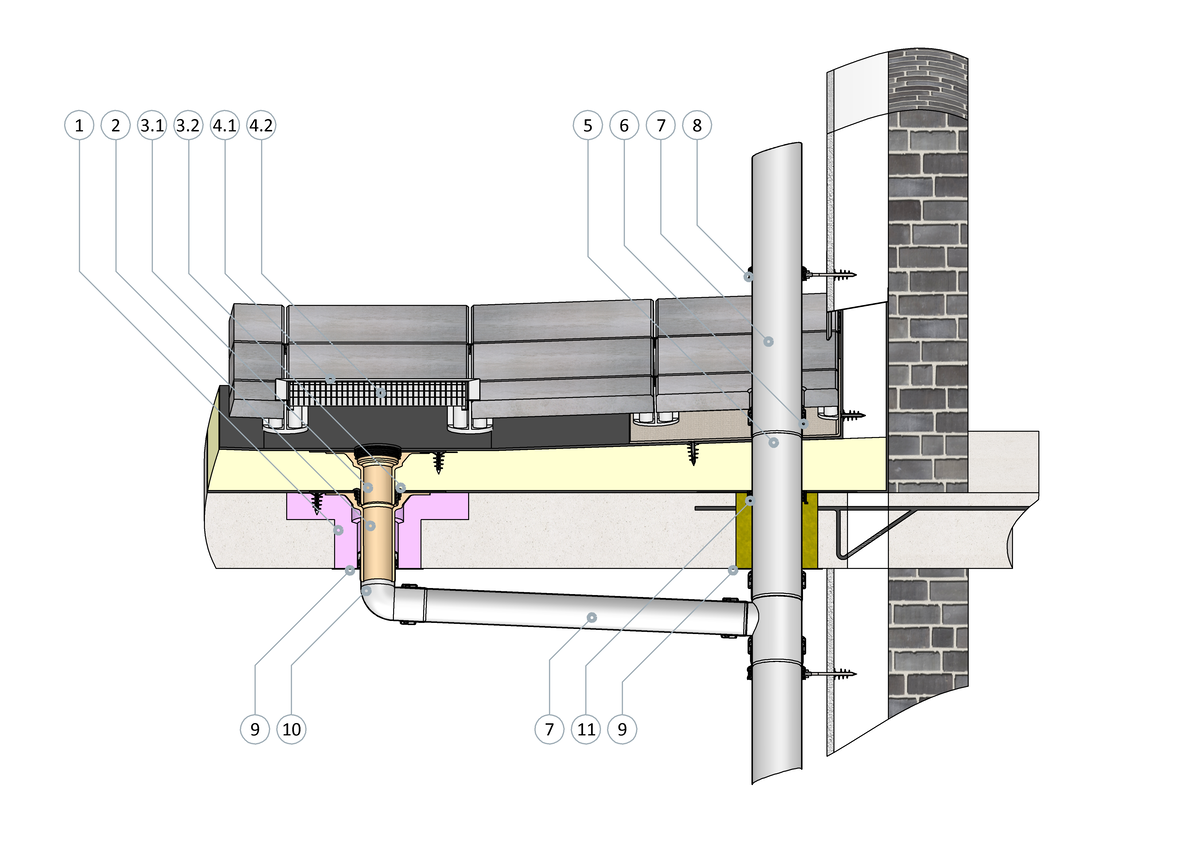

SitaVasant с листвоуловителем в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore

SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка

8 Листвоуловитель SitaVasant
