SitaVent Ventilation DN 90

Ventilation

Caractéristiques

Numéro d'article

174303

raccord

Elevate QuickSeam SA Flashing-Manchon

Matériau

Corps : polyuréthane, tuyau d'aération : polyéthylène, déflecteur de pluie : polyamide

Couleur

Noir

Percée / percement (mm)

170 mm

Diamètre extérieur DE (mm)

90 mm

Résistance à haute température min.

-40 °C

Résistance à haute température max.

80 °C

Catégorie de matériau

Euroclasse E / B2 normalement inflammable

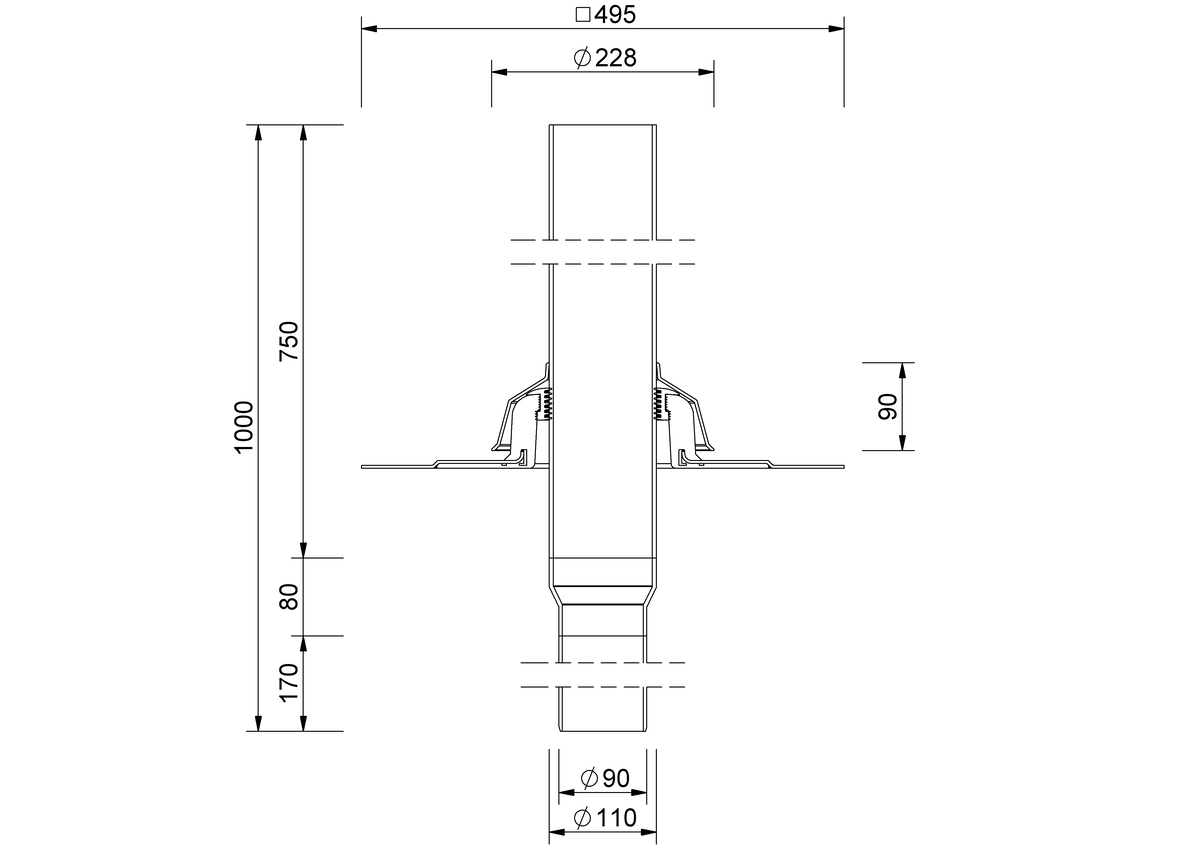

Schéma technique

SitaVent Ventilation est le raccordement de toiture sécurisé pour toutes les ventilations des locaux et des conduits d’aération. La plaque de base avec manchon de raccordement adapté intégré permet de réaliser quasiment tous les raccords d’étanchéité. Un joint multilèvre assure une sécurité antirefoulement pour une colonne d’eau jusqu’à 2 m.

Texte explicatif Exemples d'installation

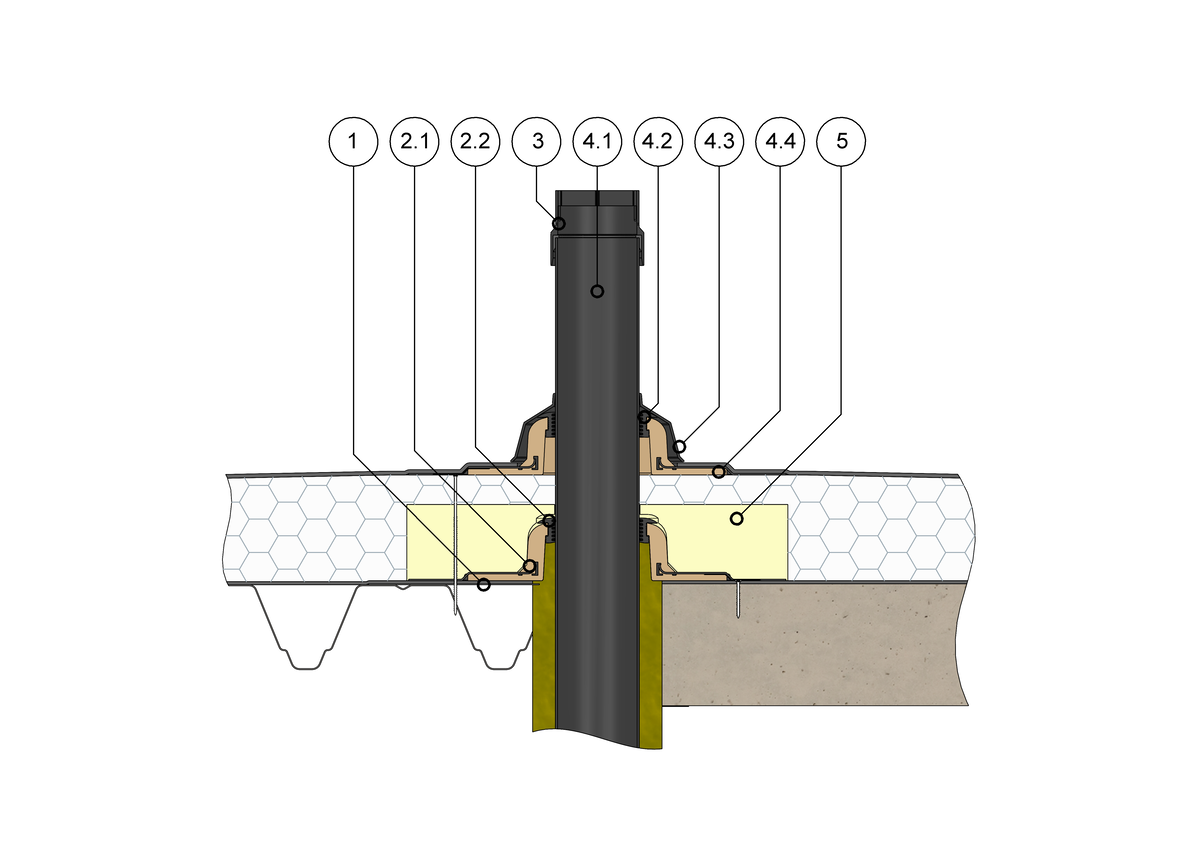

SitaVent Ventilation avec SitaVent Grille de protection dans une structure non ventilée

1 SitaMore Tôle de renfort

SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

3 SitaVent Grille de protection

SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base

5 SitaVent Plaque de base Pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

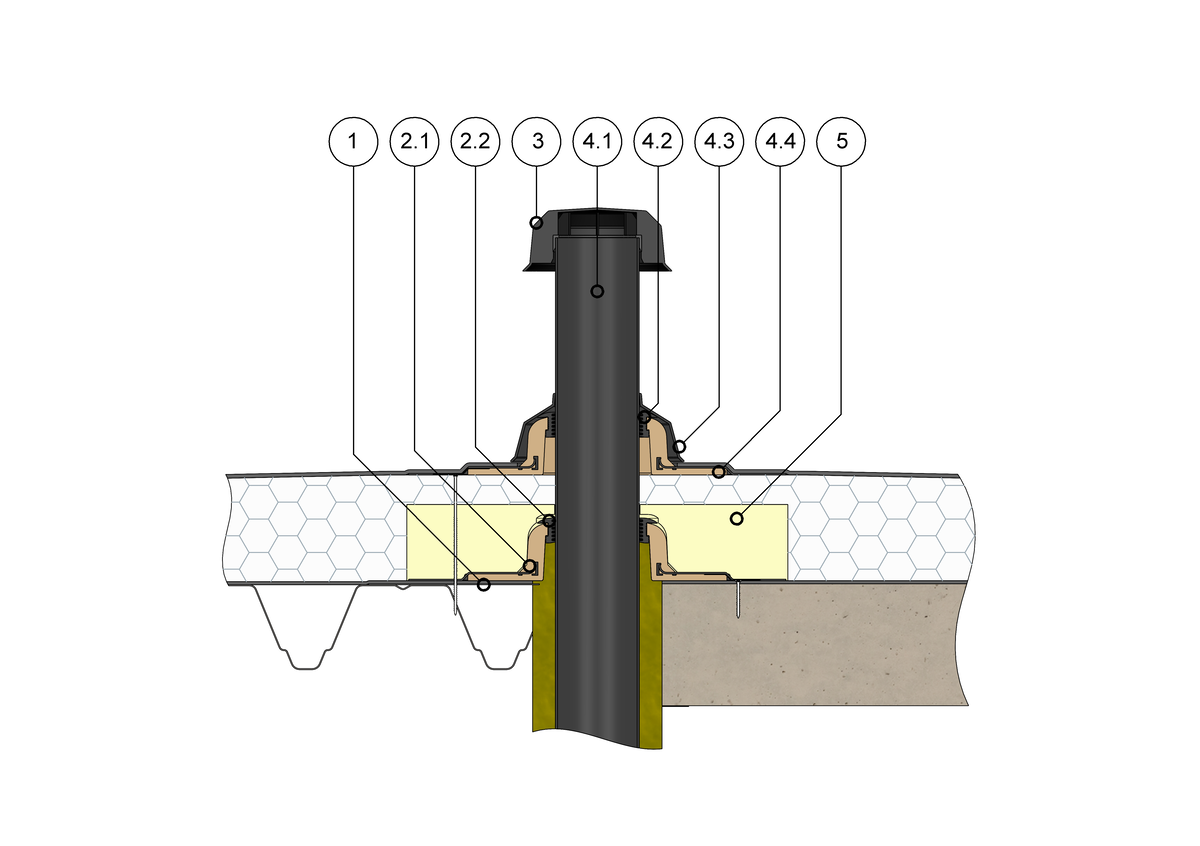

SitaVent Ventilation avec SitaVent Coiffe anti-pluie dans une structure non ventilée

1 SitaMore Tôle de renfort

SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

3 SitaVent Coiffe antipluie

SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base

5 SitaVent Plaque de base Pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

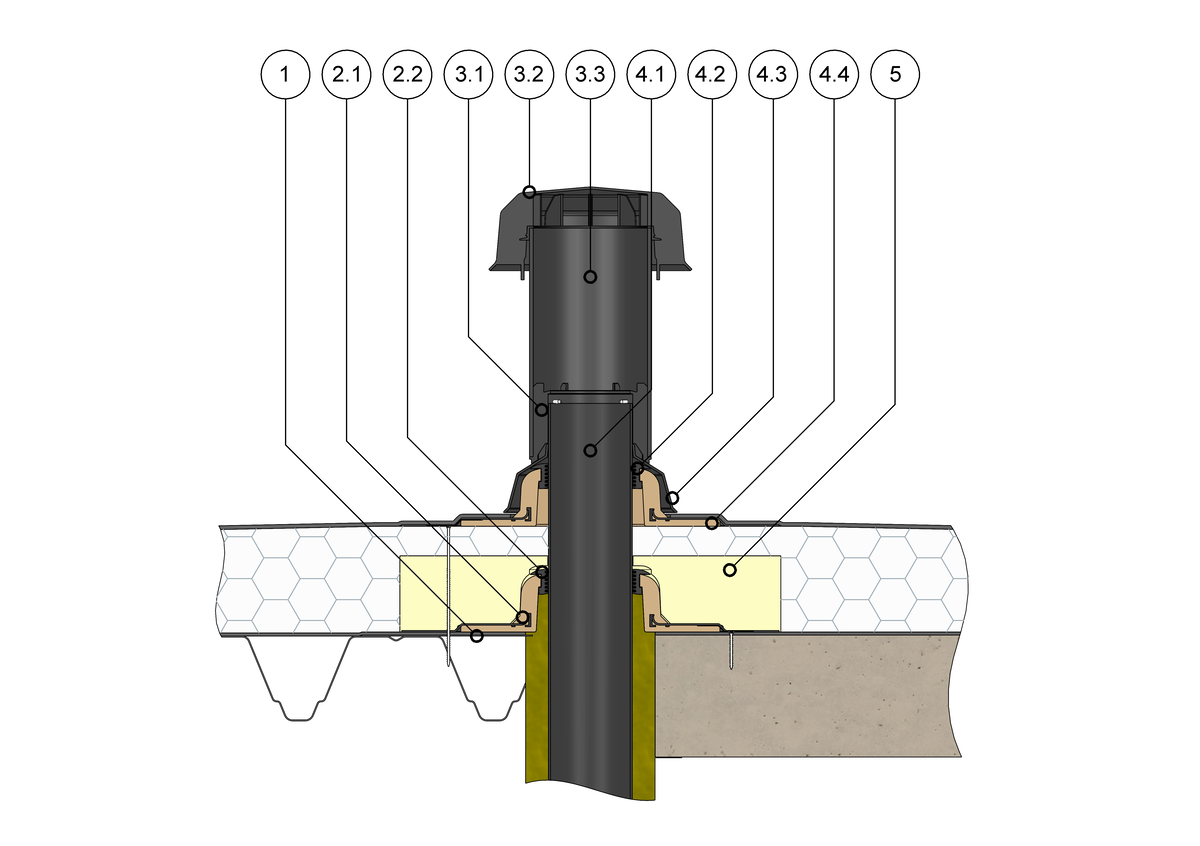

SitaVent Ventilation avec SitaVent Déflecteur de condensation dans une structure non ventilée

1 SitaMore Tôle de renfort

SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

SitaVent Déflecteur de condensation se compose de :
3.1 Adaptateur pour le tuyau de déflecteur de condensation
3.2 Coiffe antipluie
3.3 Tuyau de déflecteur de condensation

SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base

5 SitaVent Plaque de base Pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaVent Ventilation DN 90

Ventilation

Caractéristiques

Schéma technique

SitaVent Ventilation avec SitaVent Grille de protection dans une structure non ventilée

SitaVent Ventilation avec SitaVent Coiffe anti-pluie dans une structure non ventilée

SitaVent Ventilation avec SitaVent Déflecteur de condensation dans une structure non ventilée

Accessoires

SitaVent

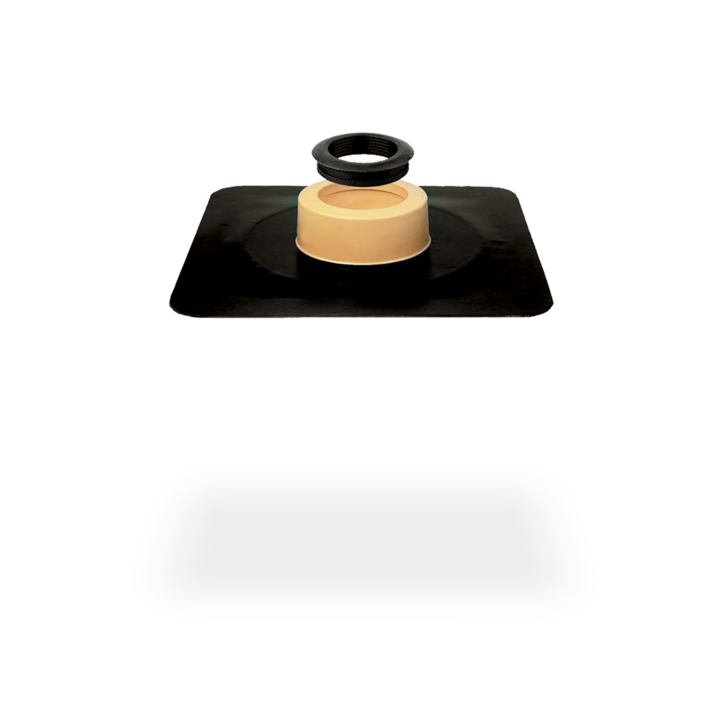

Plaque de base

SitaVent

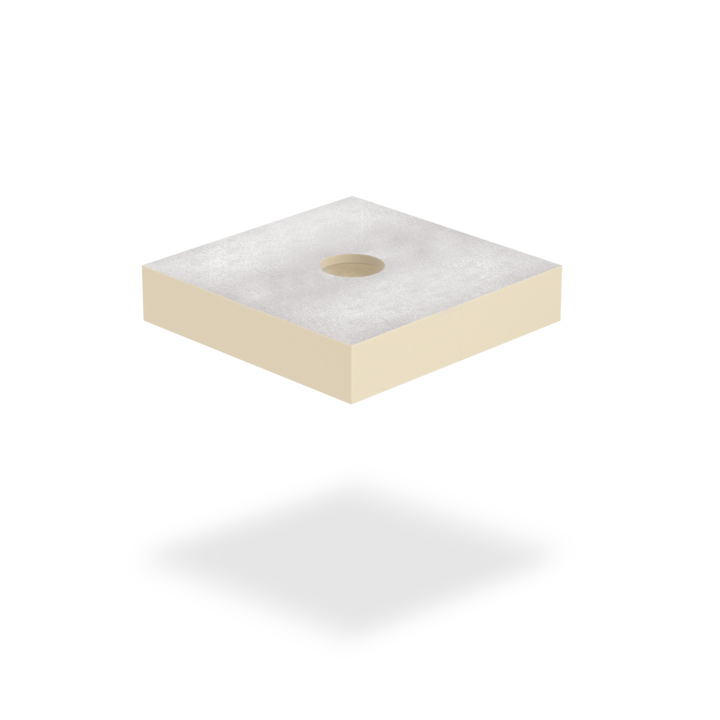

Plaque de base Pièce d’isolation DN 100

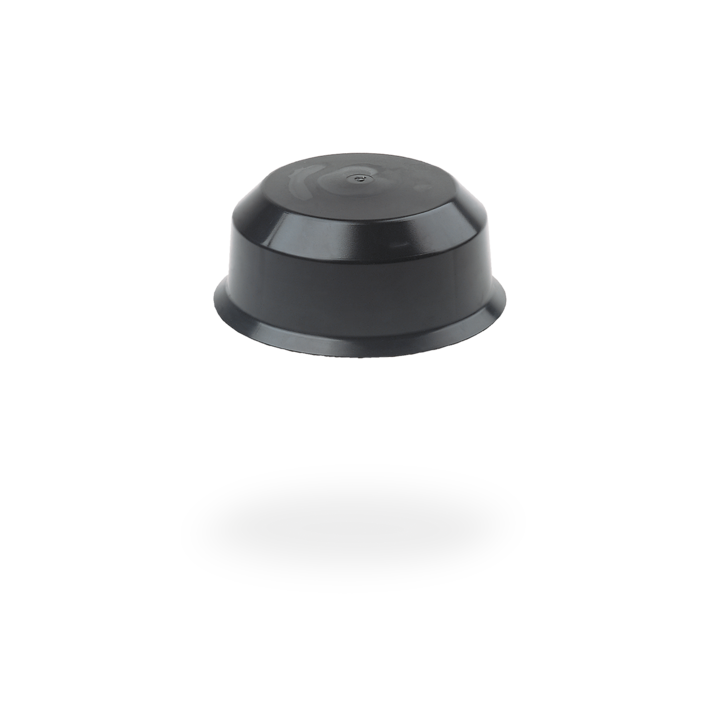

SitaVent

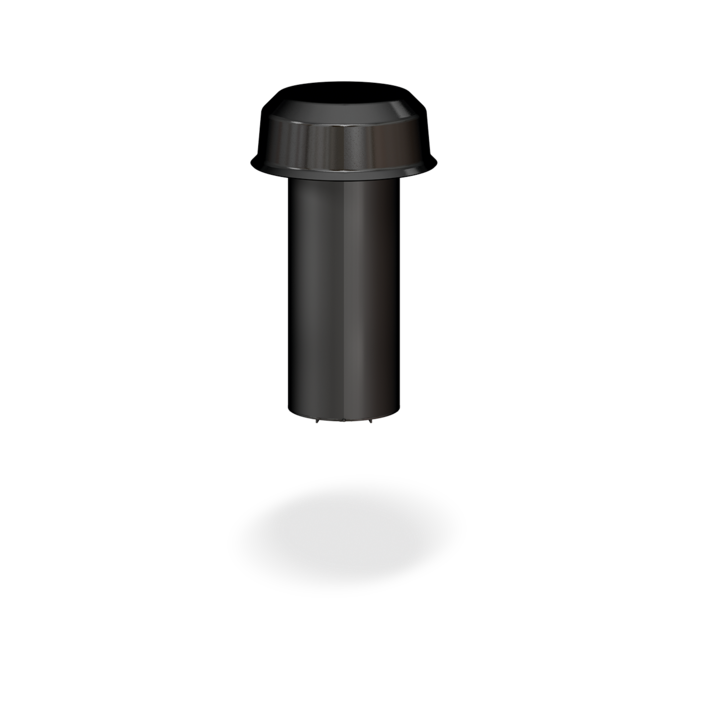

Coiffe antipluie

SitaPipe PP

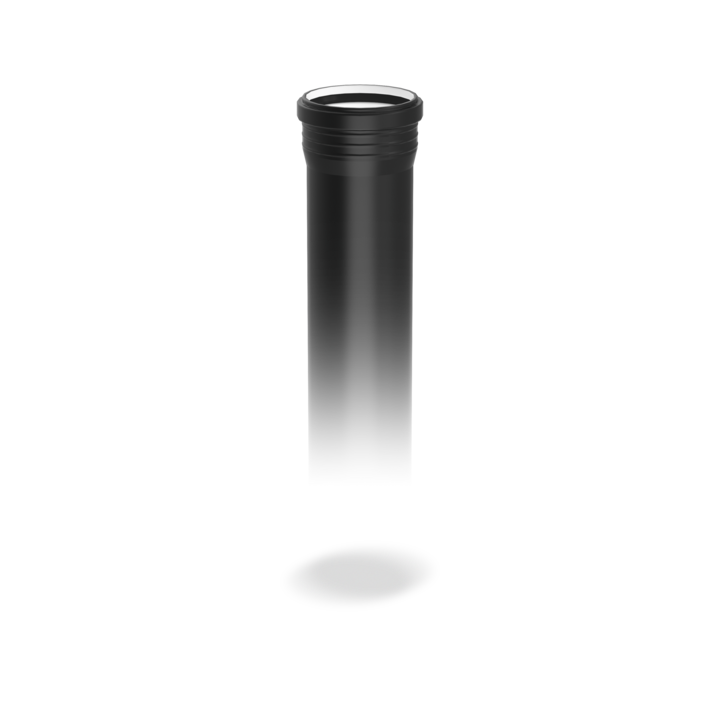

Tuyau 1000 mm

SitaVent

Déflecteur de condensation

SitaVent

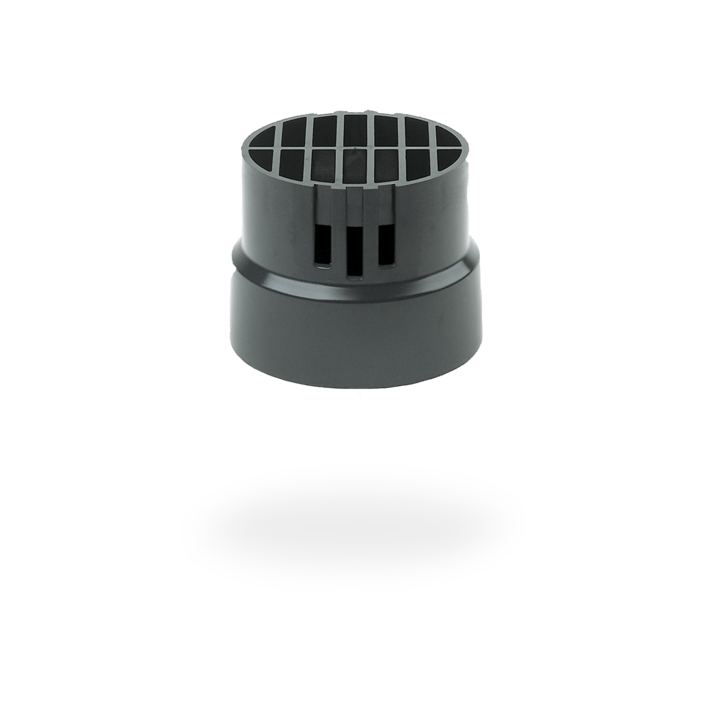

Grille de protection

SitaVent

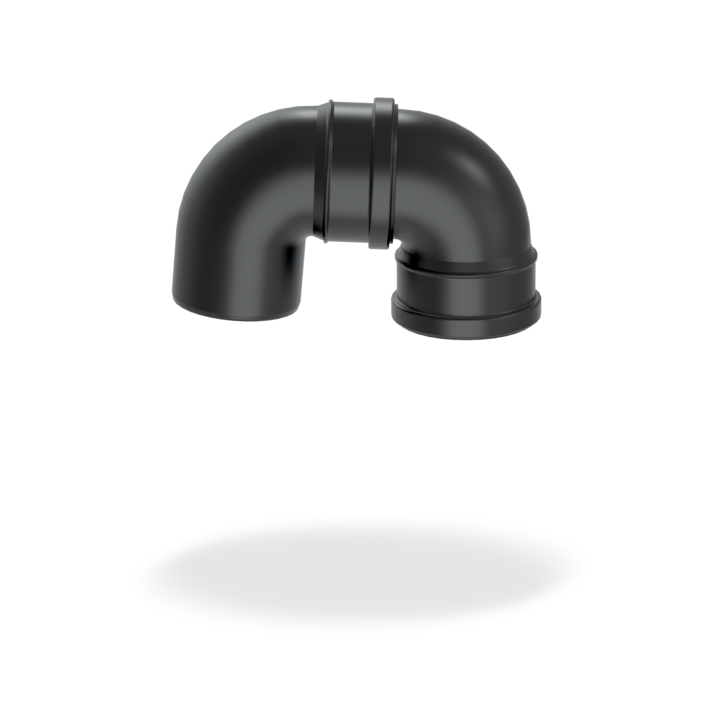

Coude profilé

SitaMore

Tôle de renfort
