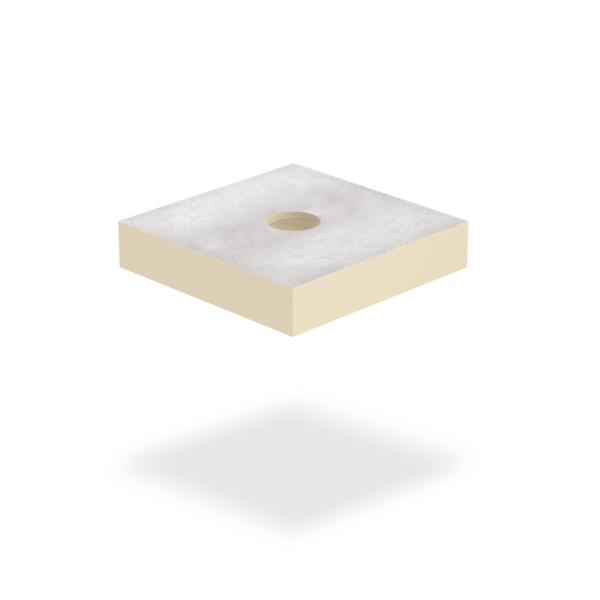

SitaVent

Plaque de base Pièce d’isolation

Foto_S_SitaVent_Grundplatte_DN_100_Daemmkoerper_Oberseite.tif

Caractéristiques

Résistant à la compression
Stabilité dimensionnelle
Imputrescible

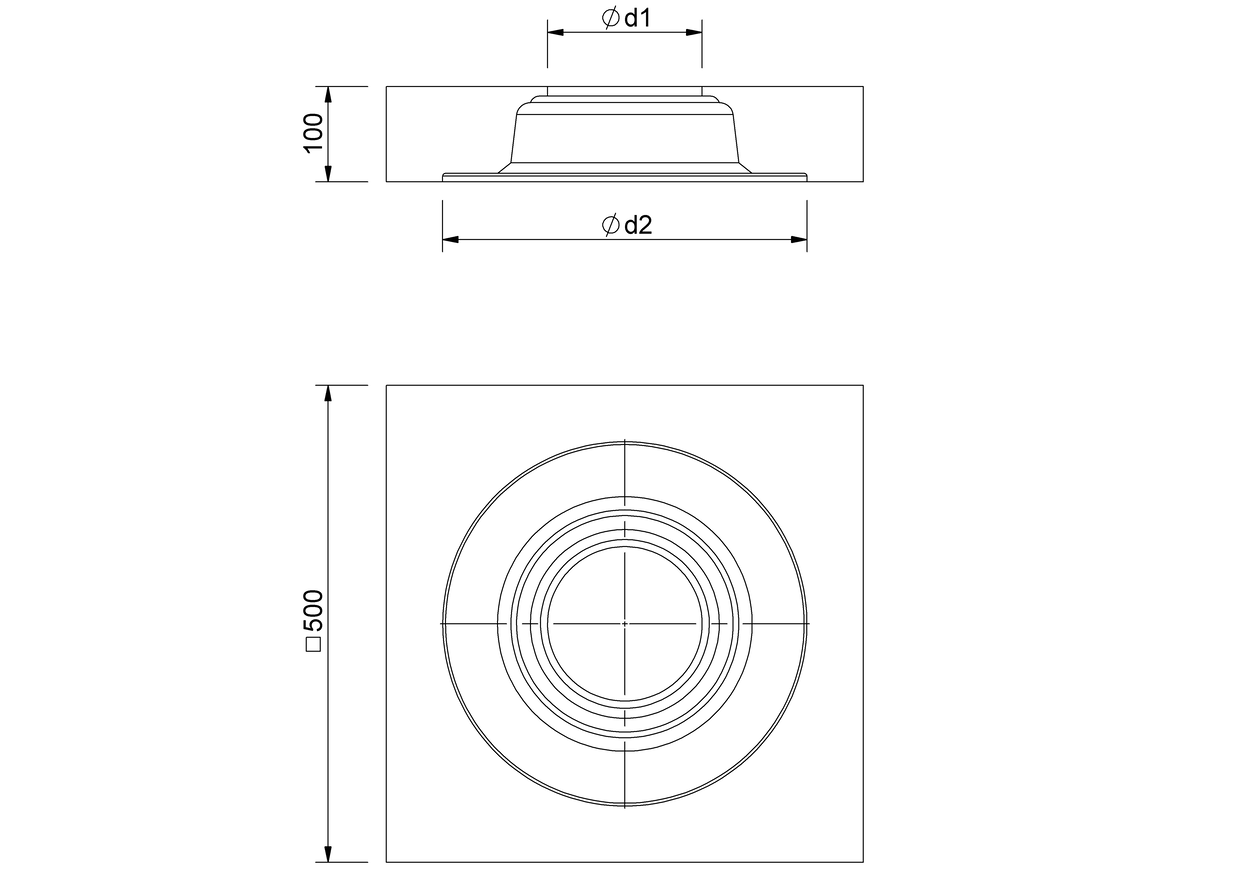

Schéma technique

Diamètre nominal DN	a (mm)	d1 (mm)	d2 (mm)	d3 (mm)
150	83	162	239	382
100	76	112	214	349

Texte explicatif

SitaVent Pièce d’isolation pour plaque de base, en polyuréthane avec couches de couverture en aluminium, dimensions 500 mm x 500 mm x 100 mm, coefficient de conductivité thermique λʙ=0,023 W/m*K, résistance à la compression 120 kPa, aide au montage et isolation thermique pour la prévention des ponts thermiques. Fourniture et pose selon les règles de l'art.

Exemples d'installation

SitaVent Ventilation avec SitaVent Coiffe anti-pluie dans une structure non ventilée

1 SitaMore Tôle de renfort

SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

3 SitaVent Coiffe antipluie

SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base

5 SitaVent Plaque de base Pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaVent			N° d'article
Plaque de base Pièce d’isolation
	DN 100	SitaVent Plaque de base DN 100	175498	Voir le produit
	DN 100	SitaVent Plaque de base DN 150	175898	Voir le produit
