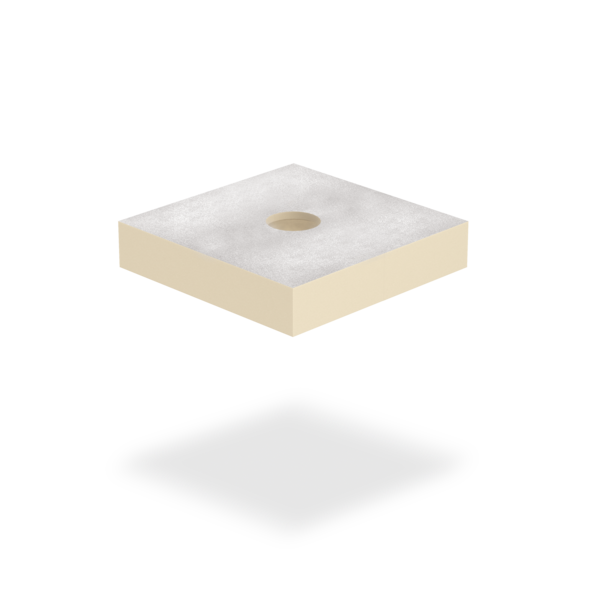

SitaVent
Grundplatte Dämmkörper
Eigenschaften
- Druckfest
- Maßstabil
- Verrottungsfest

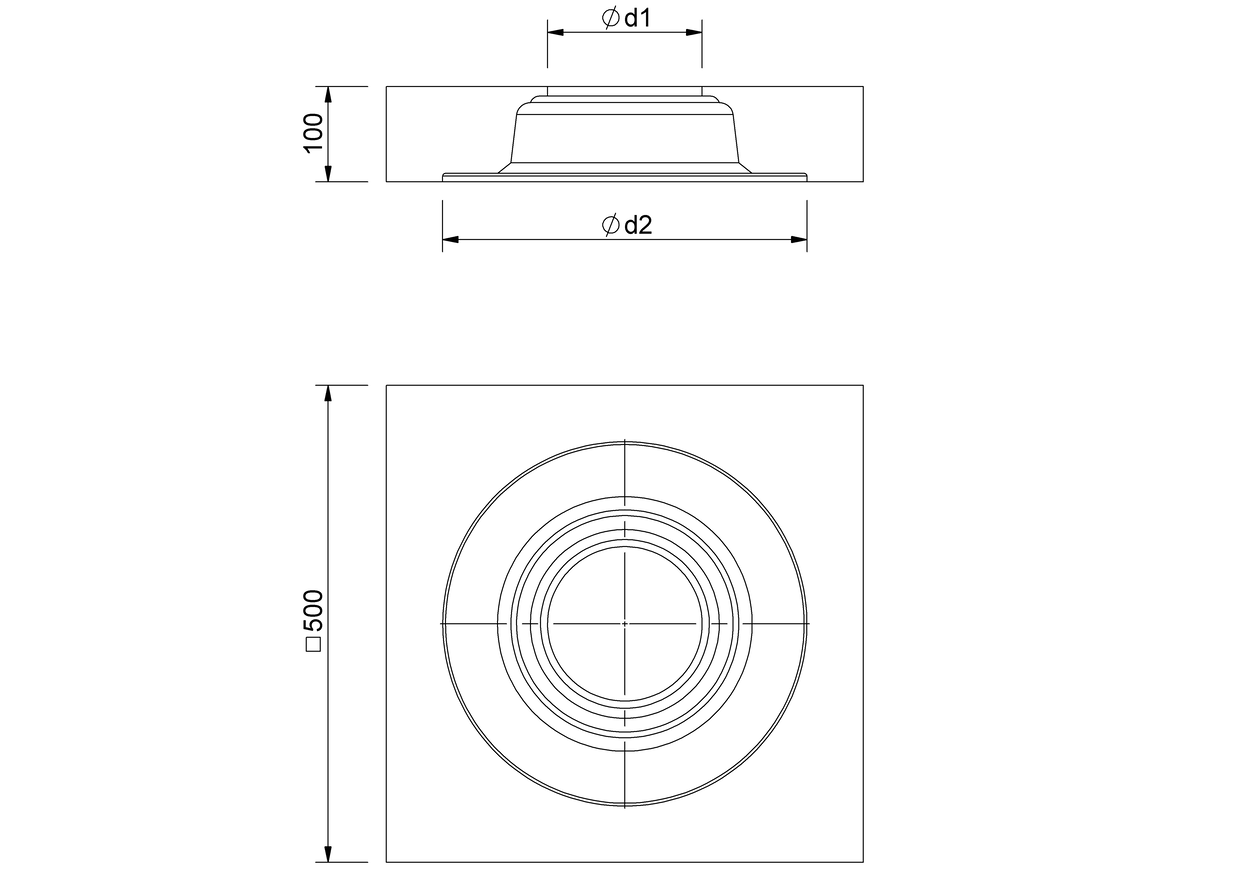

Technische Zeichnung
| Nennweite DN | a (mm) | d1 (mm) | d2 (mm) | d3 (mm) |
|---|---|---|---|---|
| 100 | 76 | 112 | 214 | 349 |
| 150 | 83 | 162 | 239 | 382 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaVent Grundplatte Dämmkörper, aus Polyurethan mit Aluminium Deckschichten, Größe 500 mm x 500 mm x 100 mm, Wärmeleitfähigkeit lambda = 0,023 W/mK, Druckfestigkeit 120 kPa, als Einbauhilfe und Wärmedämmung zur Verhinderung von Wärmebrücken, liefern und fachgerecht einbauen.

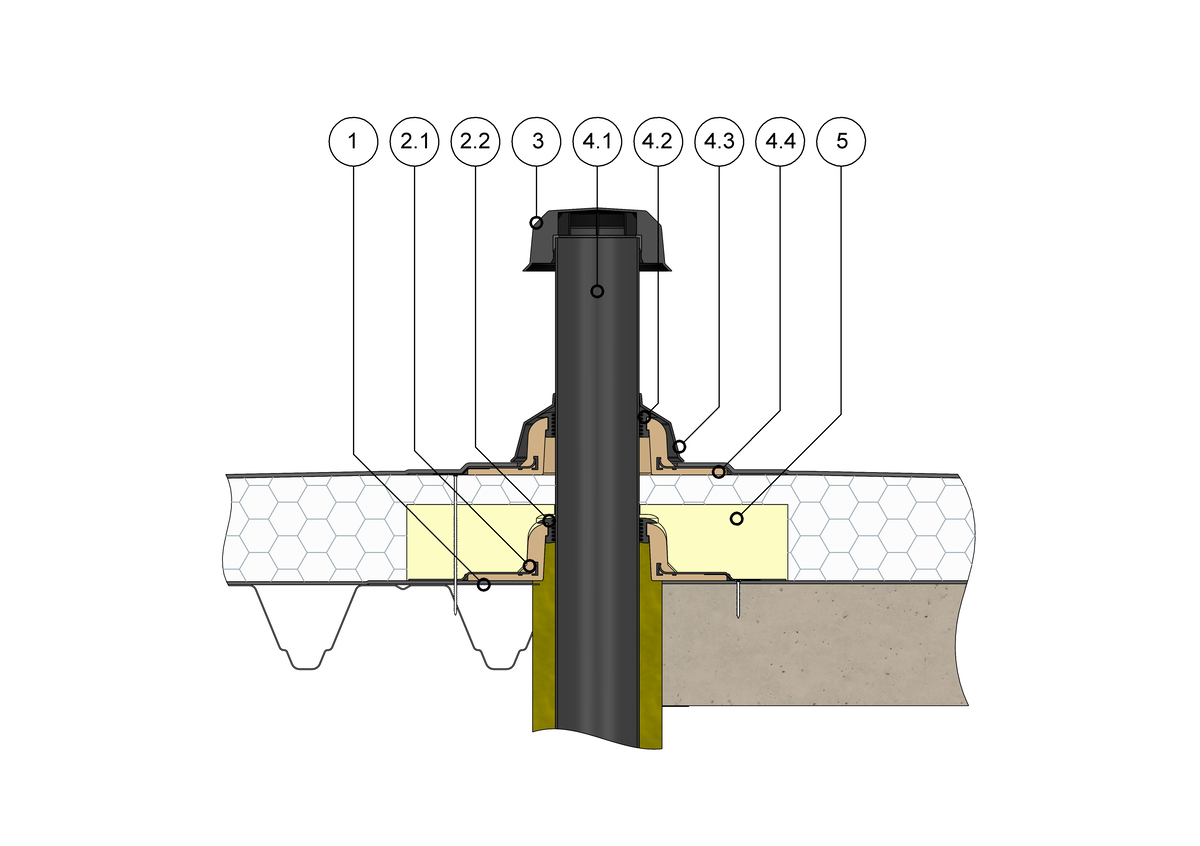

SitaVent Systemlüfter mit SitaVent Regenhaube im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
3 SitaVent Regenhaube
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
3 SitaVent Regenhaube
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaVent | Artikel Nr. | |||
|---|---|---|---|---|
Grundplatte Dämmkörper | ||||
| 100 mm | SitaVent Grundplatte DN 100 | 175498 | Zum Produkt | |
| 100 mm | SitaVent Grundplatte DN 150 | 175898 | Zum Produkt |
