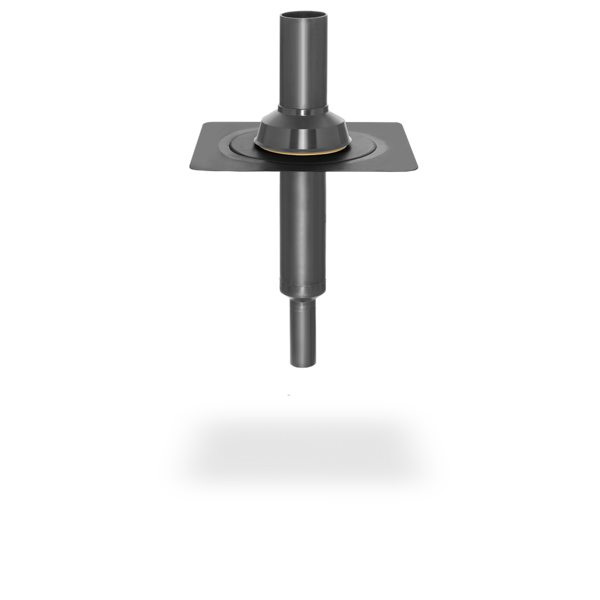

SitaVent Ventilation
Ventilation
- Produits
SitaVent Ventilation
Ventilation
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

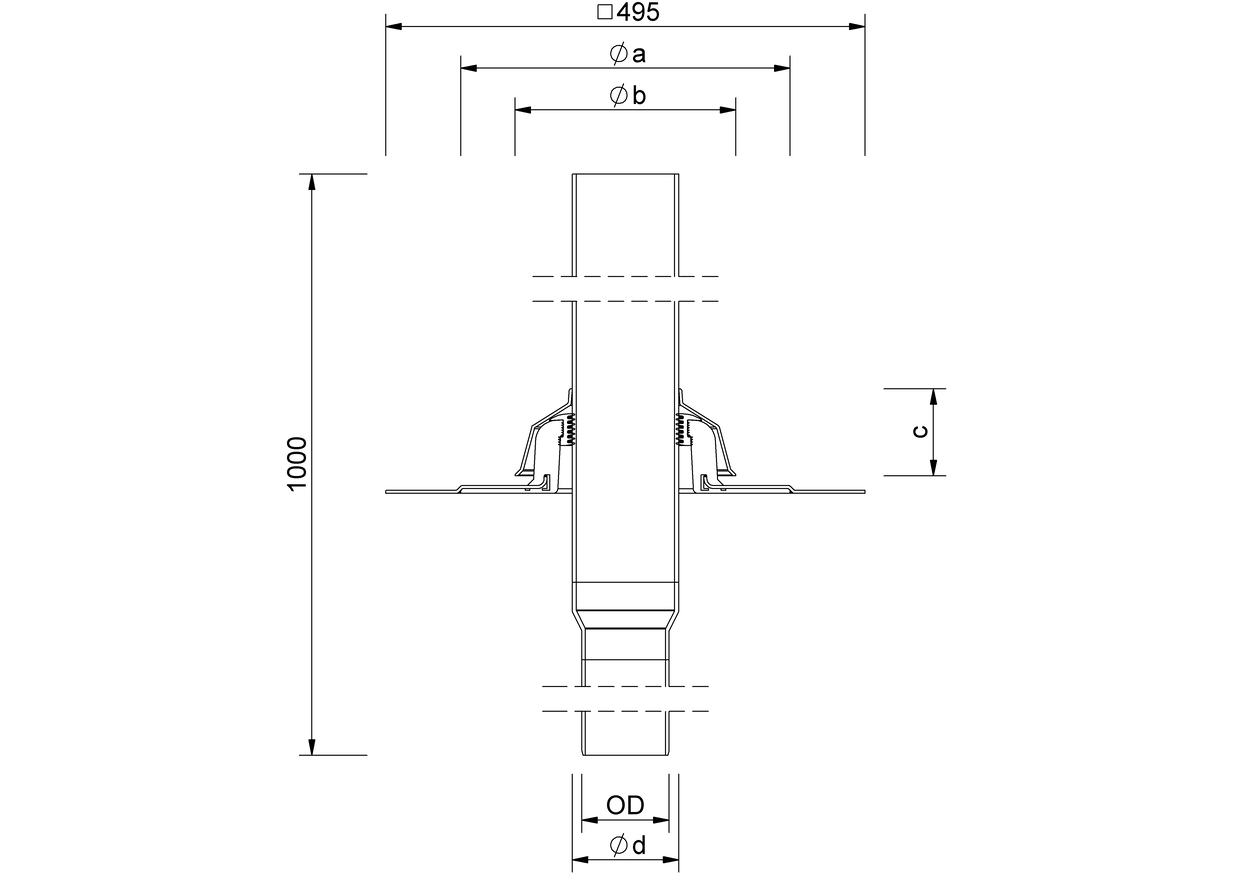

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 125 | 125 | 220 | 376 | 278 | 93 | 160 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 |
| 150 | 160 | 220 | 376 | 278 | 93 | 160 |
| 100 | 110 | 170 | 340 | 227 | 90 | 110 |
| 70 | 75 | 170 | 340 | 227 | 90 | 110 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaVent Ventilation, en polyuréthane, disponible en diamètre DN 70, DN 90, DN 100, DN 125 ou DN 150. Avec manchon de raccordement adapté intégré fixe (495 x 495 mm) adapté à l'étanchéité de la toiture. Complet avec bague d'étanchéité à sept lèvres, lubrifiant, tuyau de raccordement PE et déflecteur en polyamide. Fourniture et pose selon les règles de l'art.

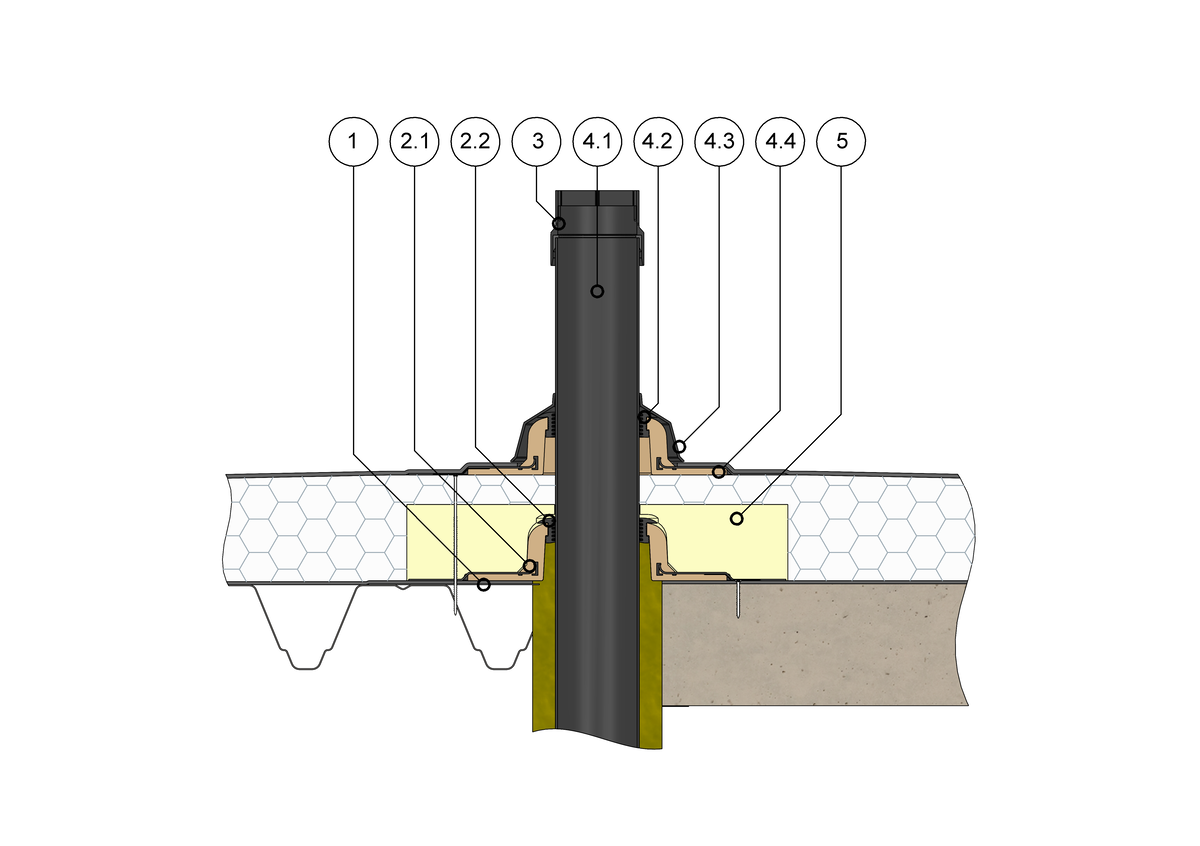

SitaVent Ventilation avec SitaVent Grille de protection dans une structure non ventilée

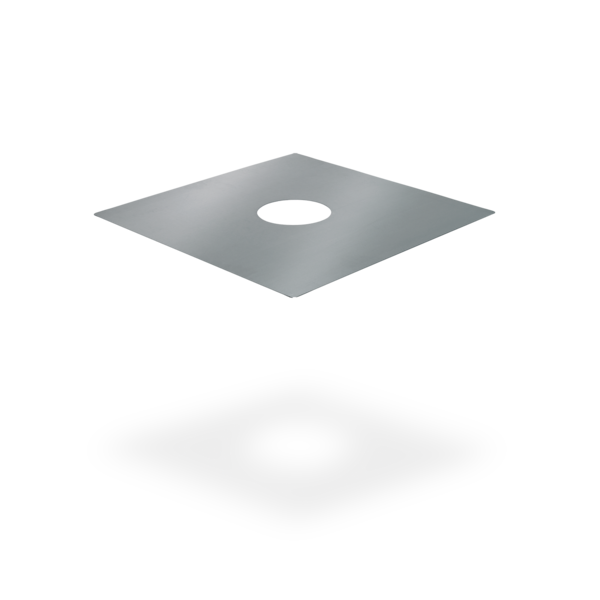

1 SitaMore Tôle de renfort

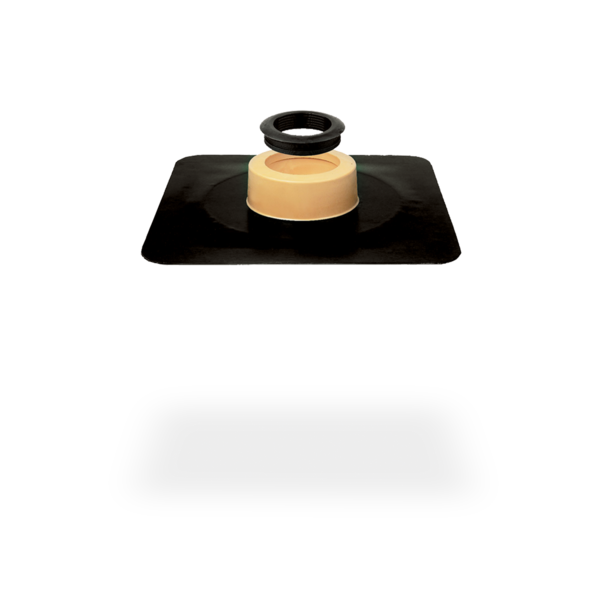

SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

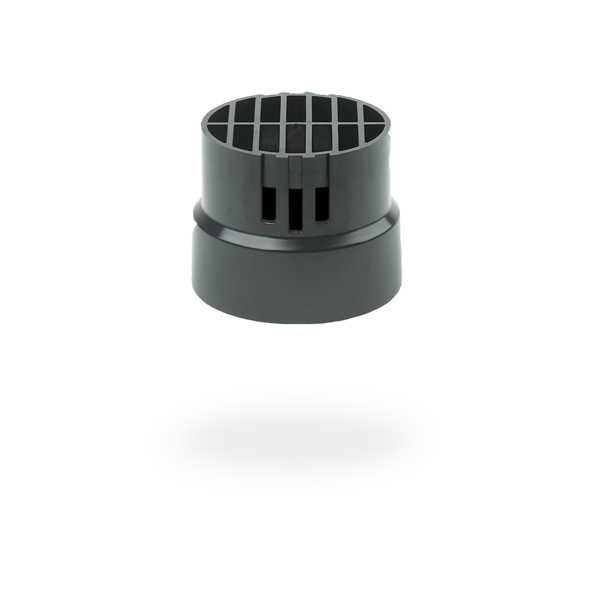

3 SitaVent Grille de protection
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base

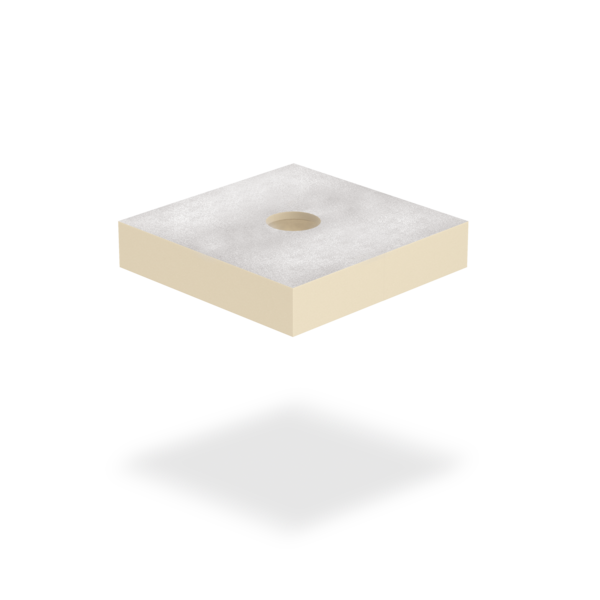

5 SitaVent Plaque de base Pièce d’isolation
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
3 SitaVent Grille de protection
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
5 SitaVent Plaque de base Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

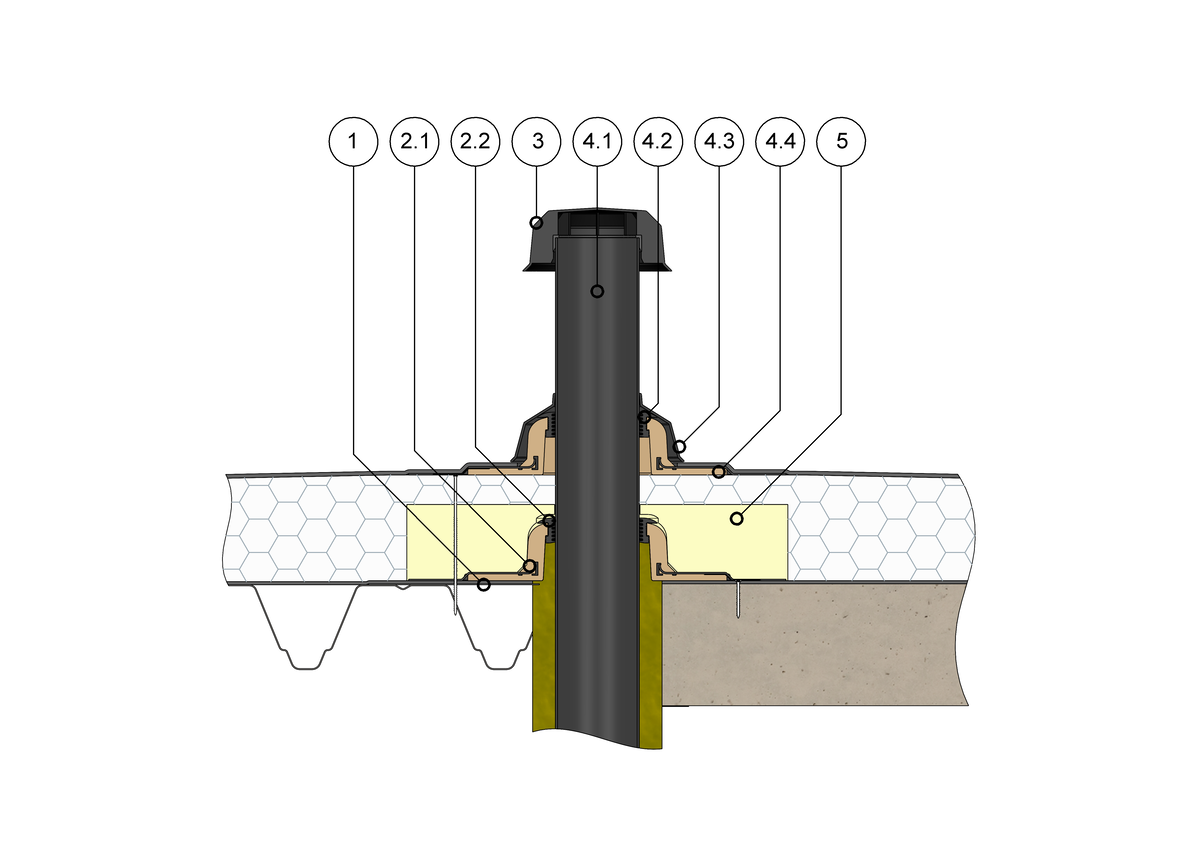

SitaVent Ventilation avec SitaVent Coiffe anti-pluie dans une structure non ventilée
1 SitaMore Tôle de renfort
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité

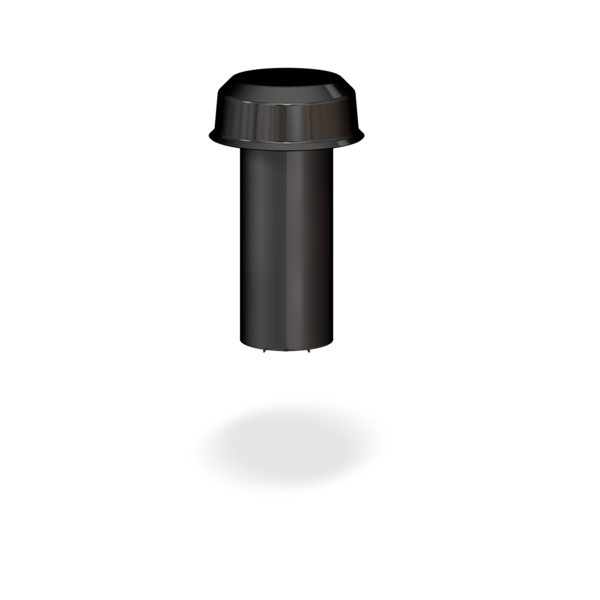

3 SitaVent Coiffe antipluie
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
5 SitaVent Plaque de base Pièce d’isolation
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
3 SitaVent Coiffe antipluie
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
5 SitaVent Plaque de base Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

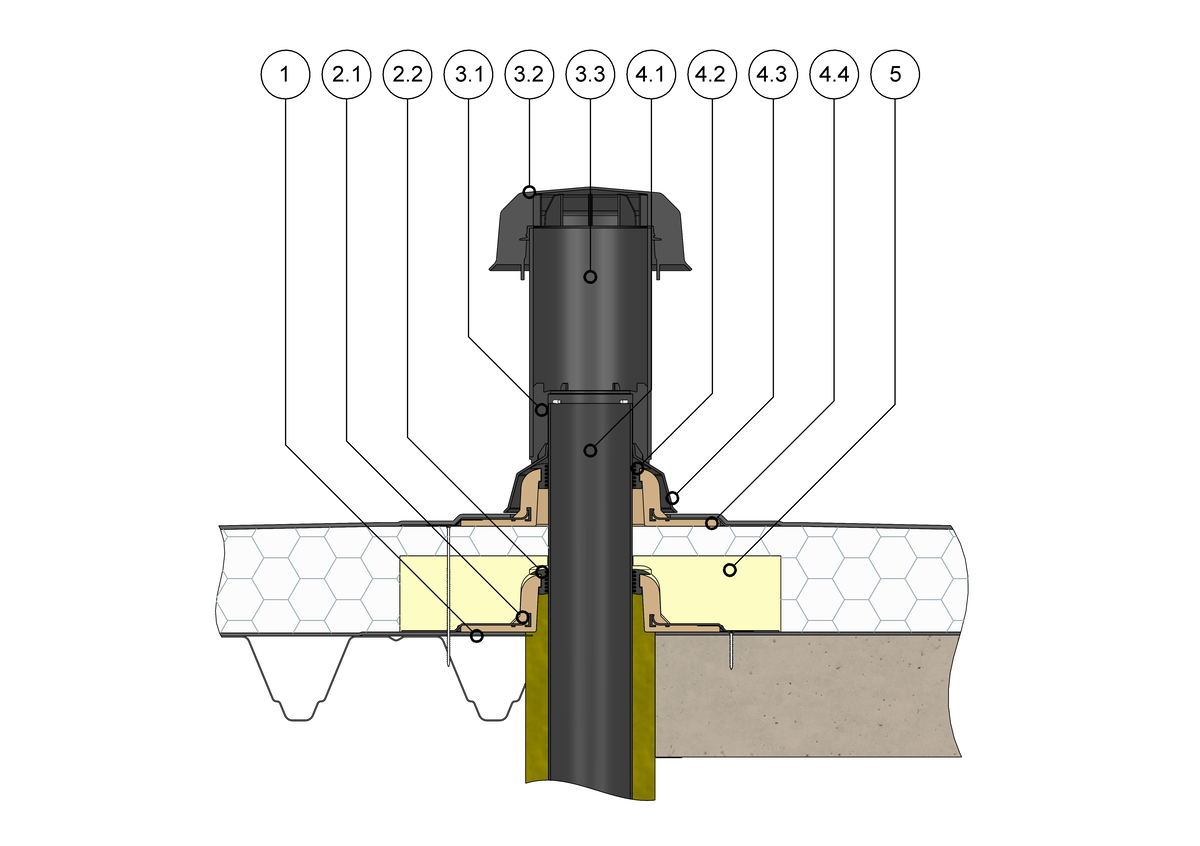

SitaVent Ventilation avec SitaVent Déflecteur de condensation dans une structure non ventilée
1 SitaMore Tôle de renfort
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
SitaVent Déflecteur de condensation se compose de :
3.1 Adaptateur pour le tuyau de déflecteur de condensation
3.2 Coiffe antipluie

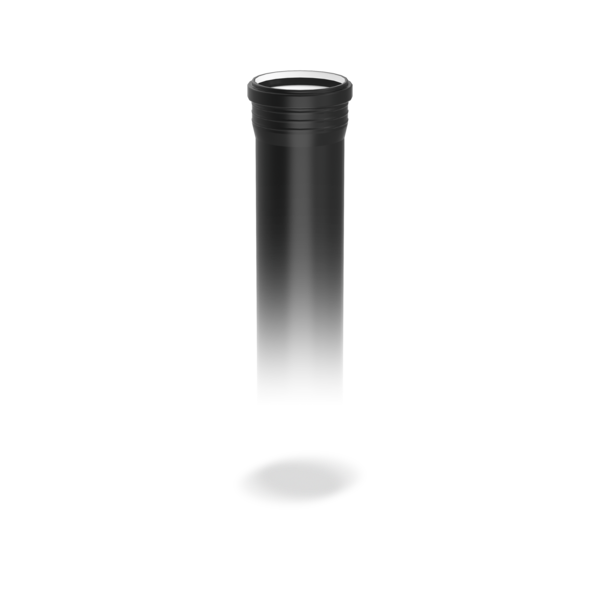

3.3 Tuyau de déflecteur de condensation
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
5 SitaVent Plaque de base Pièce d’isolation
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
SitaVent Déflecteur de condensation se compose de :
3.1 Adaptateur pour le tuyau de déflecteur de condensation
3.2 Coiffe antipluie
3.3 Tuyau de déflecteur de condensation
SitaVent Ventilation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
5 SitaVent Plaque de base Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
