SitaVent Systemlüfter
-
Lüftung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Rückstausicher bis 2m Wassersäule

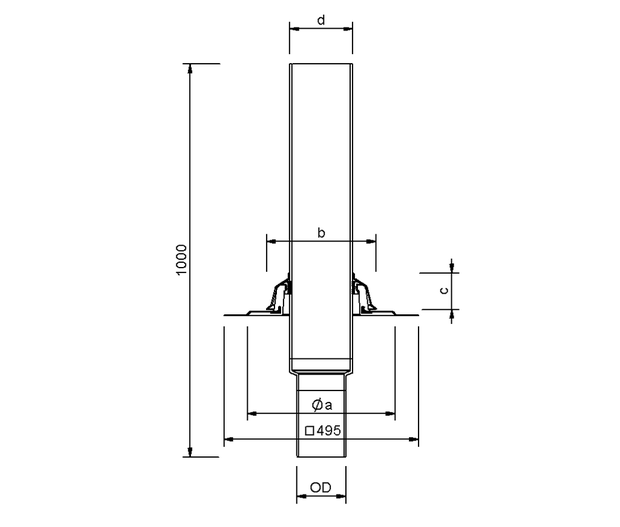

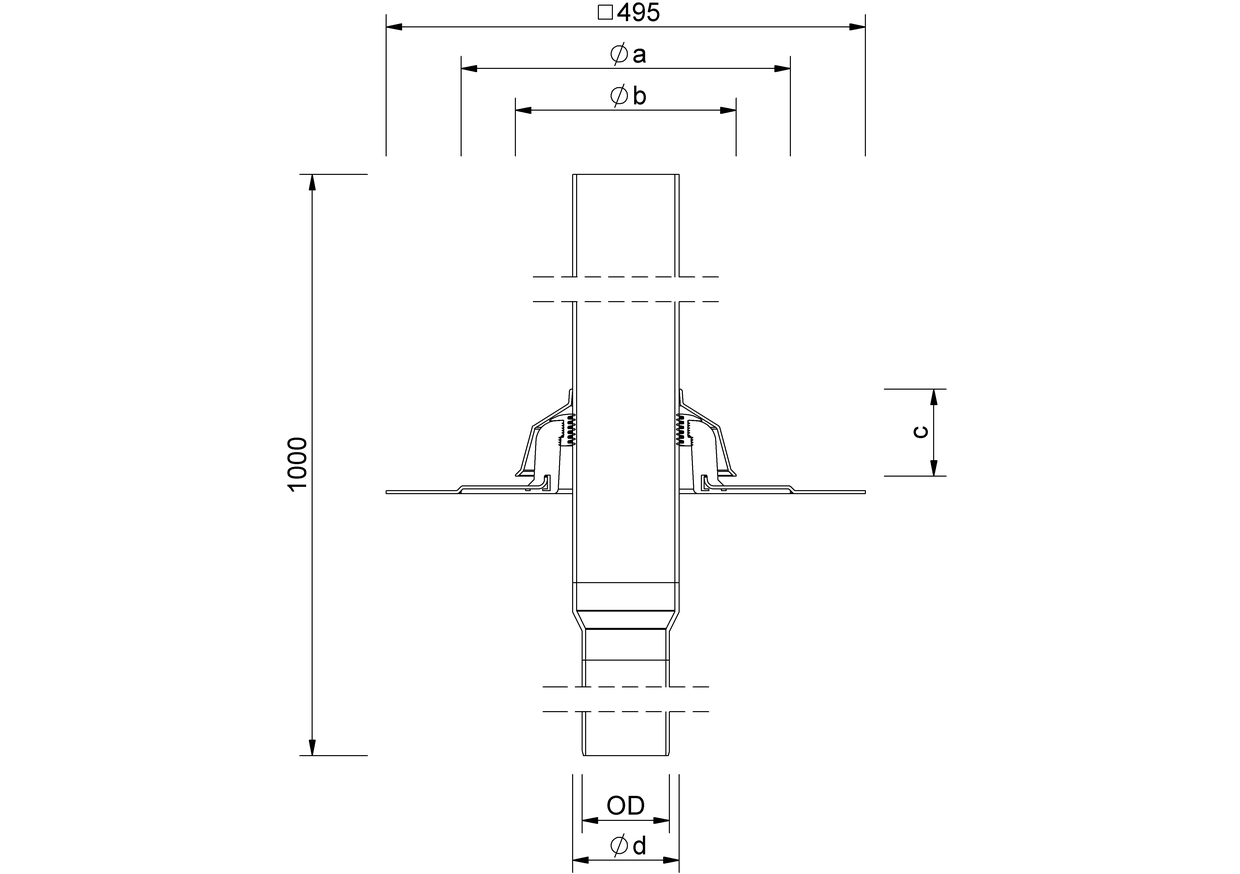

Technische Zeichnung
| Ausführung | Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|---|
| 1000 | 100 | 110 | 170 | 340 | 227 | 90 | 110 |
| 1000 | 125 | 125 | 220 | 376 | 278 | 93 | 160 |
| 1000 | 150 | 160 | 220 | 376 | 278 | 93 | 160 |
| 1000 | 70 | 75 | 170 | 340 | 227 | 90 | 110 |
| 1000 | 90 | 90 | 170 | 340 | 227 | 90 | 110 |
Leistungstext
Einbaubeispiele
![SitaVent Systemlüfter mit SitaVent Schutzgitter im nicht belüfteten Dachaufbau]( "SitaVent Systemlüfter mit SitaVent Schutzgitter im nicht belüfteten Dachaufbau")
![SitaVent Systemlüfter mit SitaVent Regenhaube im nicht belüfteten Dachaufbau]( "SitaVent Systemlüfter mit SitaVent Regenhaube im nicht belüfteten Dachaufbau")
![SitaVent Systemlüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau]( "SitaVent Systemlüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

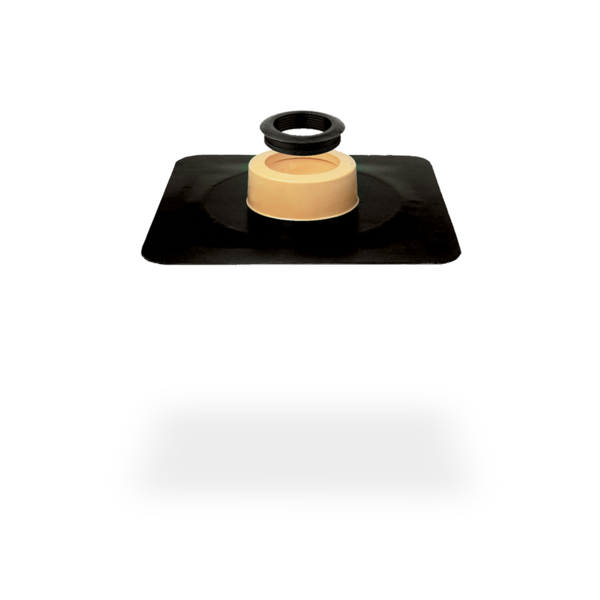

SitaVent Systemlüfter, aus Polyurethan, in den Nennweiten DN 70, DN 90, DN 100, DN 125 und DN 150. Mit fest eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm) passend zur Dachabdichtung. Komplett inklusive siebenlippigem Dichtring, Gleitmittel, langem PE-Anschlussrohr und Abweiser aus Polyamid, liefern und fachgerecht einbauen.

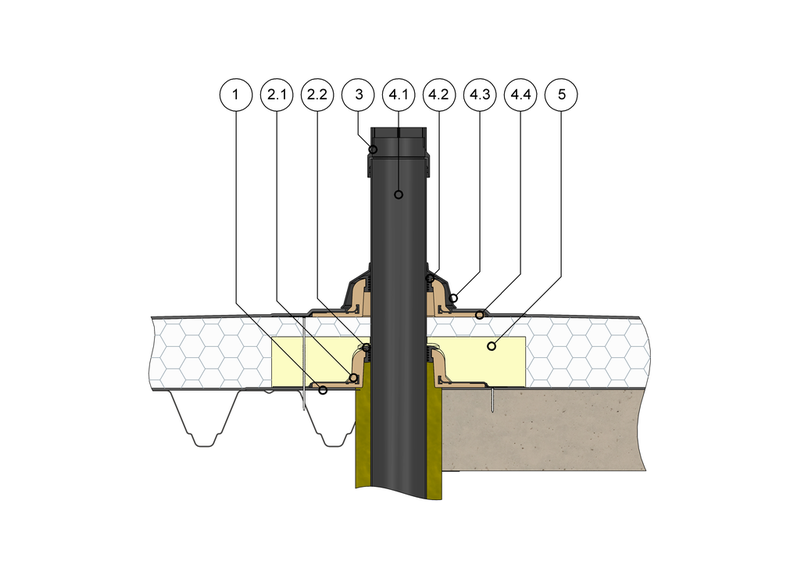

SitaVent Systemlüfter mit SitaVent Schutzgitter im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring

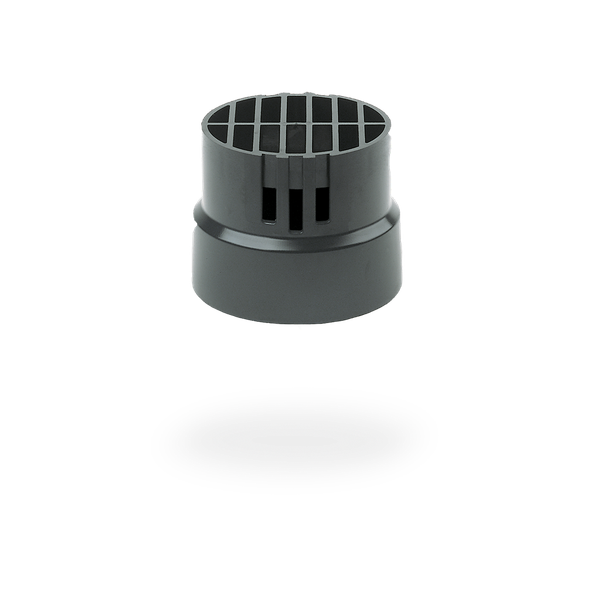

3 SitaVent Schutzgitter
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte

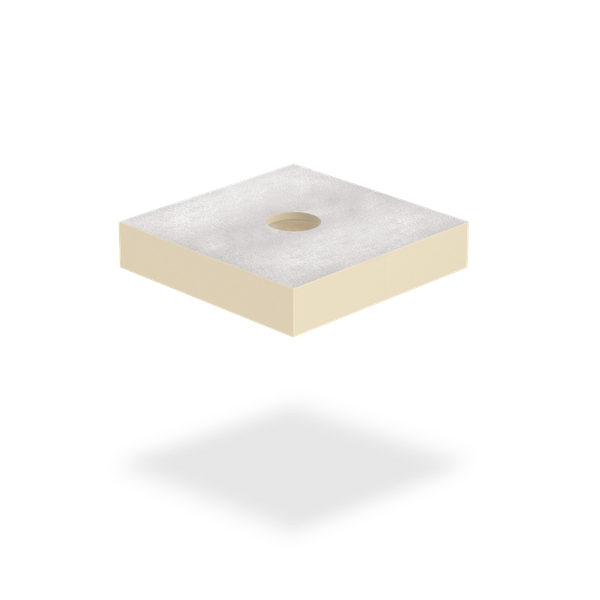

5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
3 SitaVent Schutzgitter
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

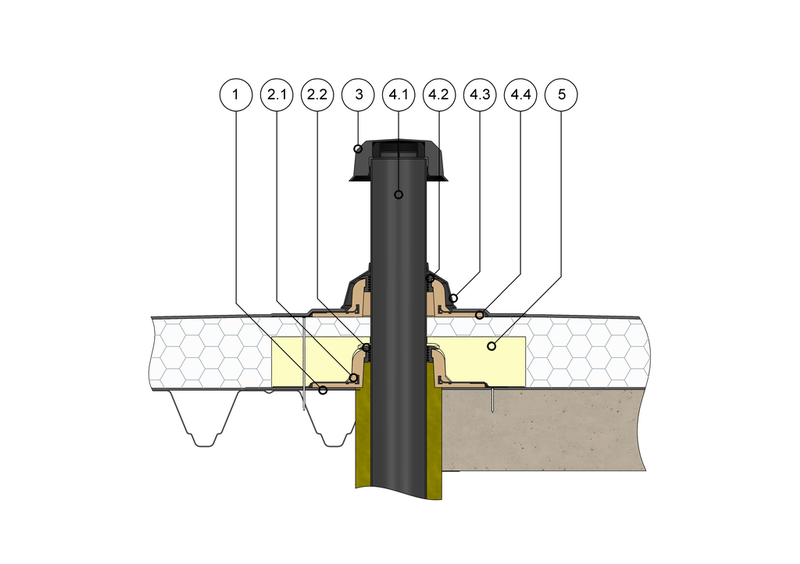

SitaVent Systemlüfter mit SitaVent Regenhaube im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring

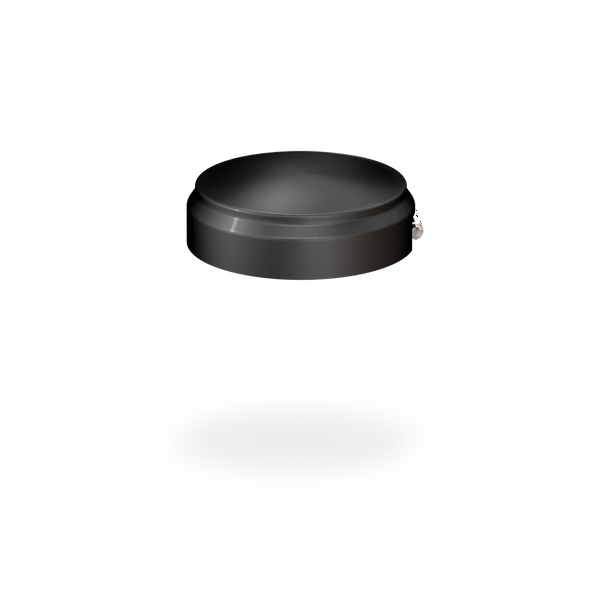

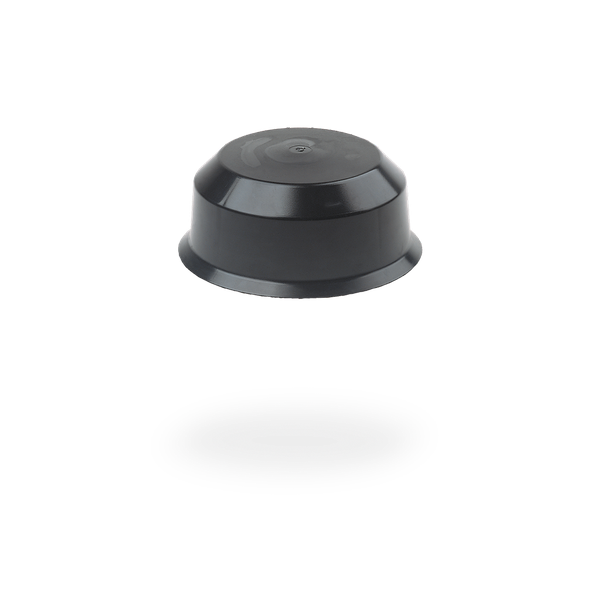

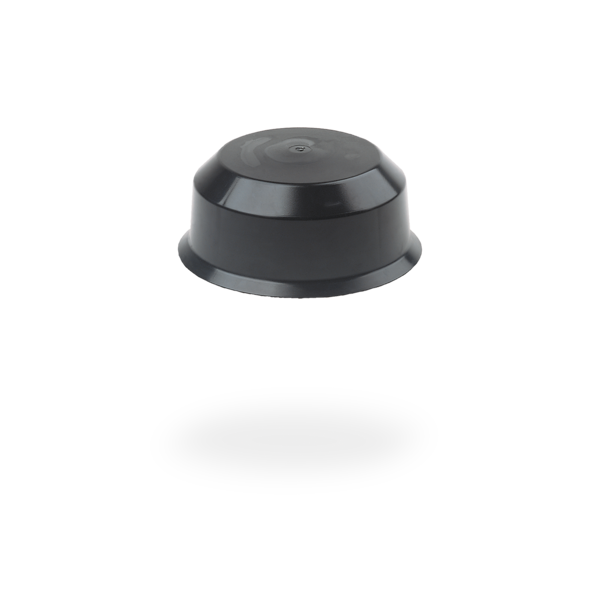

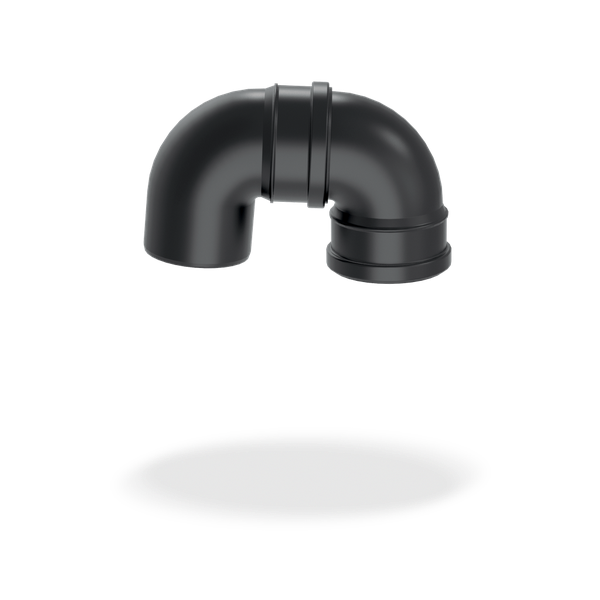

3 SitaVent Regenhaube
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
3 SitaVent Regenhaube
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

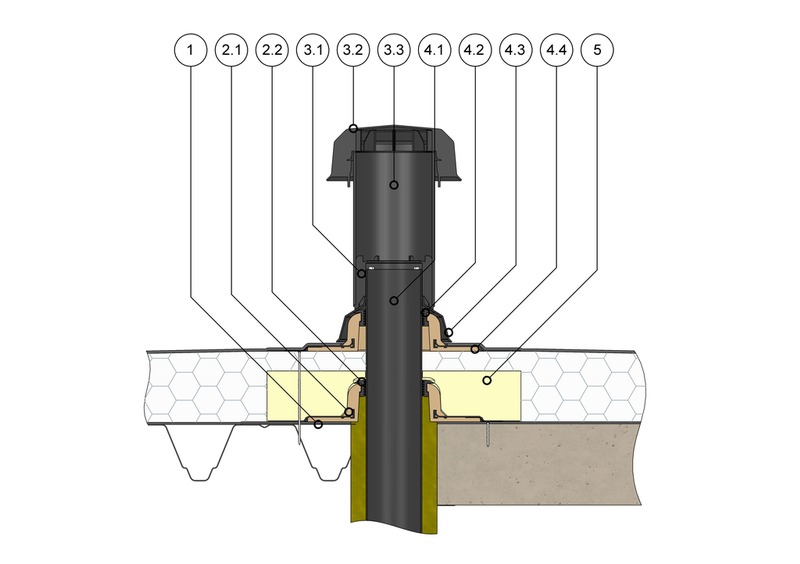

SitaVent Systemlüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring

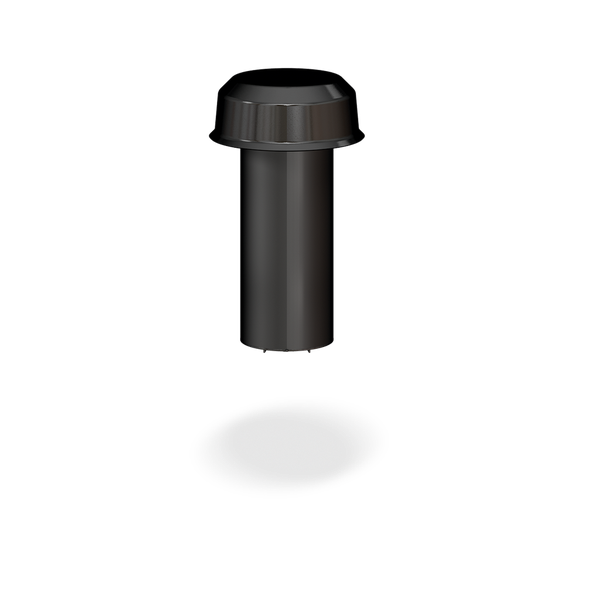

SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
