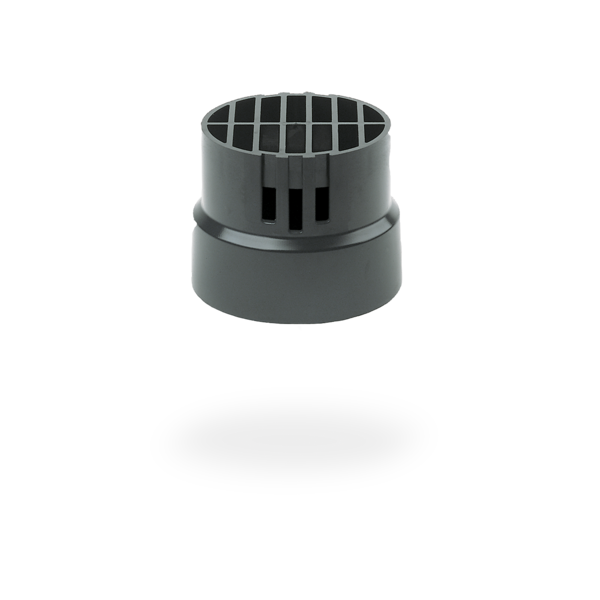

SitaVent
Schutzgitter
Eigenschaften
- Werkzeuglose Montage
- Druckverlustarm

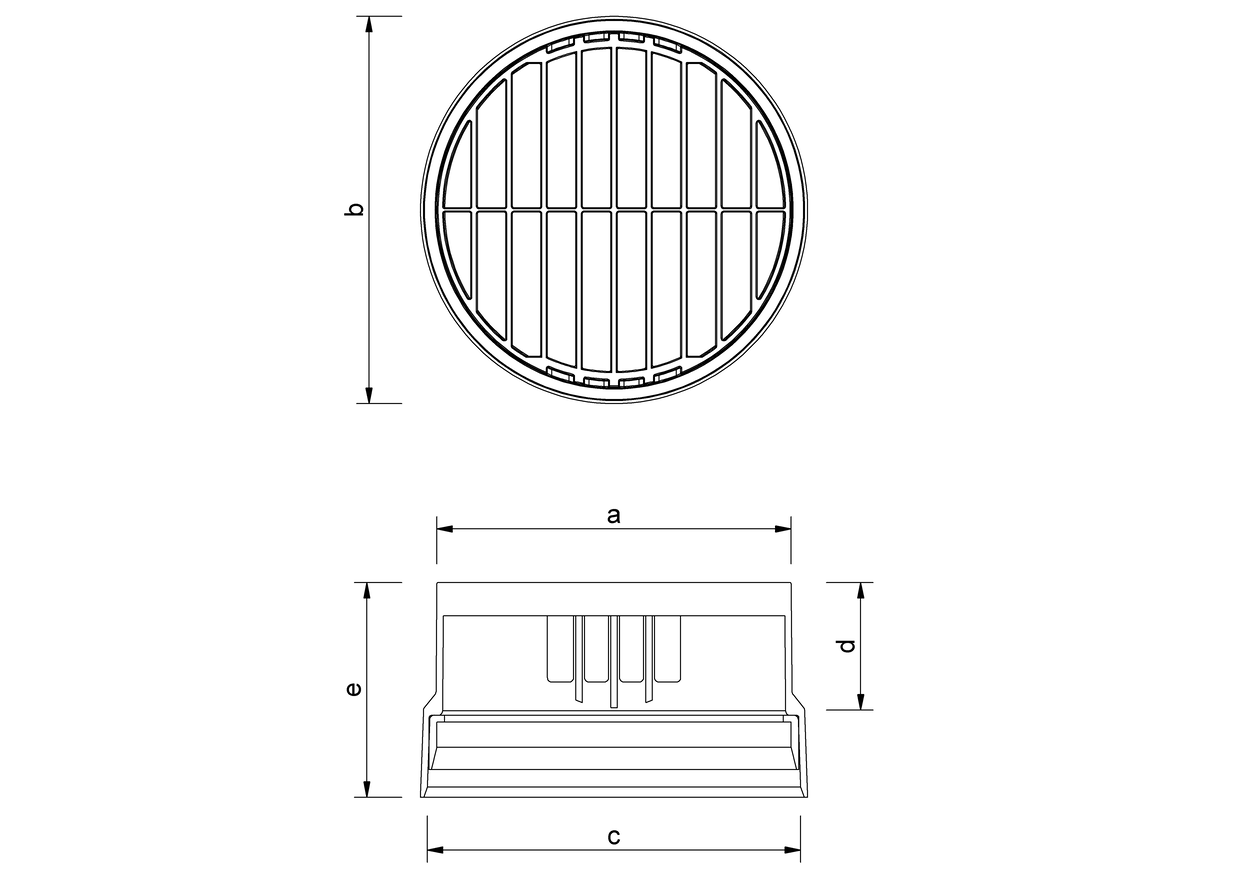

Technische Zeichnung
| Ausführung | Nennweite DN | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|---|
| 100 | 100 | 110 | 123 | 117 | 59 | 99 |
| 150 | 150 | 160 | 175 | 169 | 60 | 97 |
| Ausführung | Nennweite DN | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|---|
| 100 | 100 | 110 | 123 | 117 | 59 | 99 |
| 150 | 150 | 160 | 175 | 169 | 60 | 97 |
