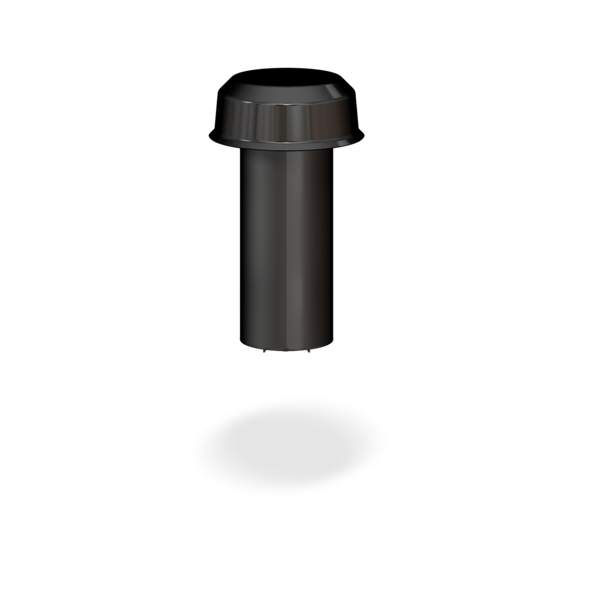

SitaVent
Kondensabweiser
Eigenschaften
- Große Auslauföffnungen
- Einfach zu montieren

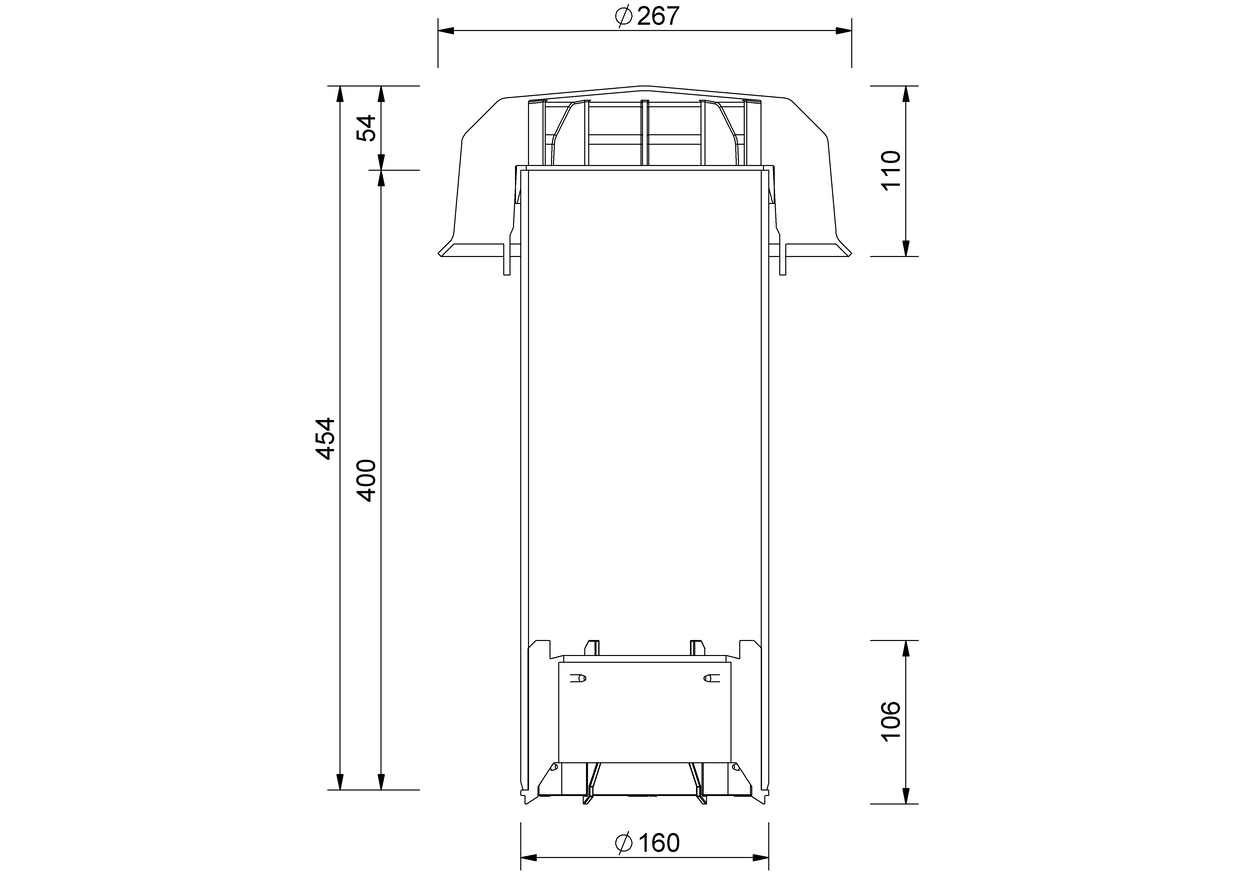

Technische Zeichnung
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaVent Kondensabweiser für SitaVent Systemlüfter DN 70, DN 90, DN 100 und SitaVent Sanierungslüfter DN 63, DN 75, DN 90, DN 110, für die Ableitung von Kondenswasser aus Lüftungssträngen auf die Dachabdichtungsebene, bestehend aus einem Adapter für Kondensabweiserrohr, Kondensabweiserrohr, Regenhaube und 6 Montageschrauben, liefern und fachgerecht einbauen.
SitaVent Systemlüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Systemlüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaVent Sanierungslüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Sanierungslüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
4.5 Dichtung
5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Sanierungslüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
4.5 Dichtung
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaVent | Artikel Nr. | ||
|---|---|---|---|
Kondensabweiser | |||
| SitaVent Systemlüfter DN 70, DN 90, DN 100, SitaVent Sanierungslüfter DN 63, DN 75, DN 90, DN110 | 171200 | Zum Produkt |
