SitaVent
separator kondensatu
Atrybuty
- Duże otwory wylotowe
- Łatwy montaż

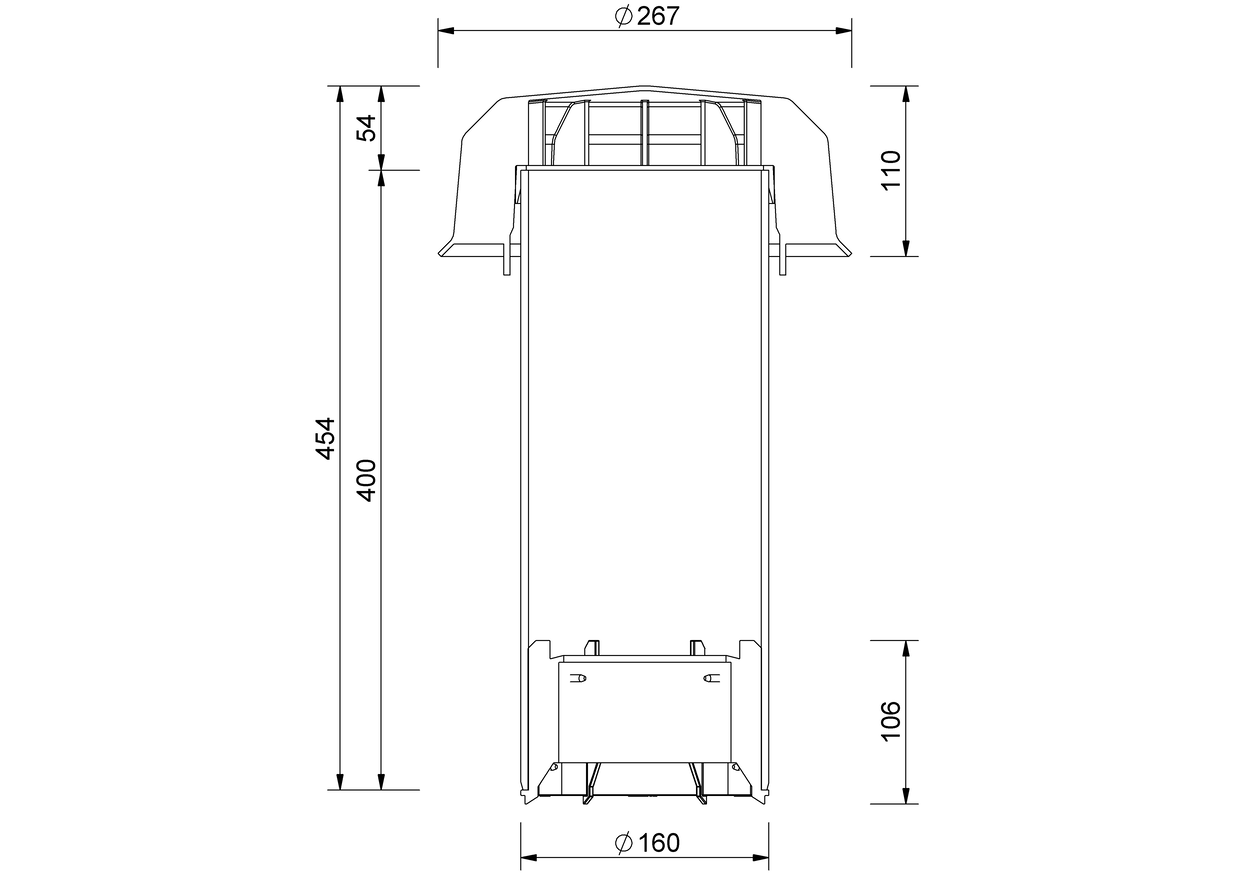

Rysunek techniczny
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu

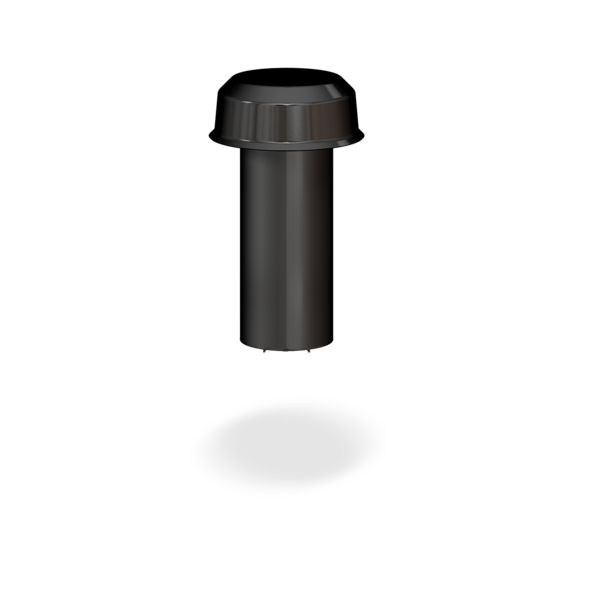

SitaVent separator kondensatu, do wywietrznika systemowego SitaVent DN 70, DN 90, DN 100 i wywietrznika modernizacyjnego SitaVent DN 63, DN 75, DN 90, DN 110, do odprowadzania pary wodnej z pionów wentylacyjnych na poziomie izolacyjnym dachu, składa się z adaptera do rury redukującej parę wodną, rury redukującej parę wodną, kołpaka przeciwdeszczowego i 6 śrub montażowych. Element dostarczany gotowy do montażu.
SitaVent Wywietrznik systemowy z separatorem kondensatu SitaVent w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją

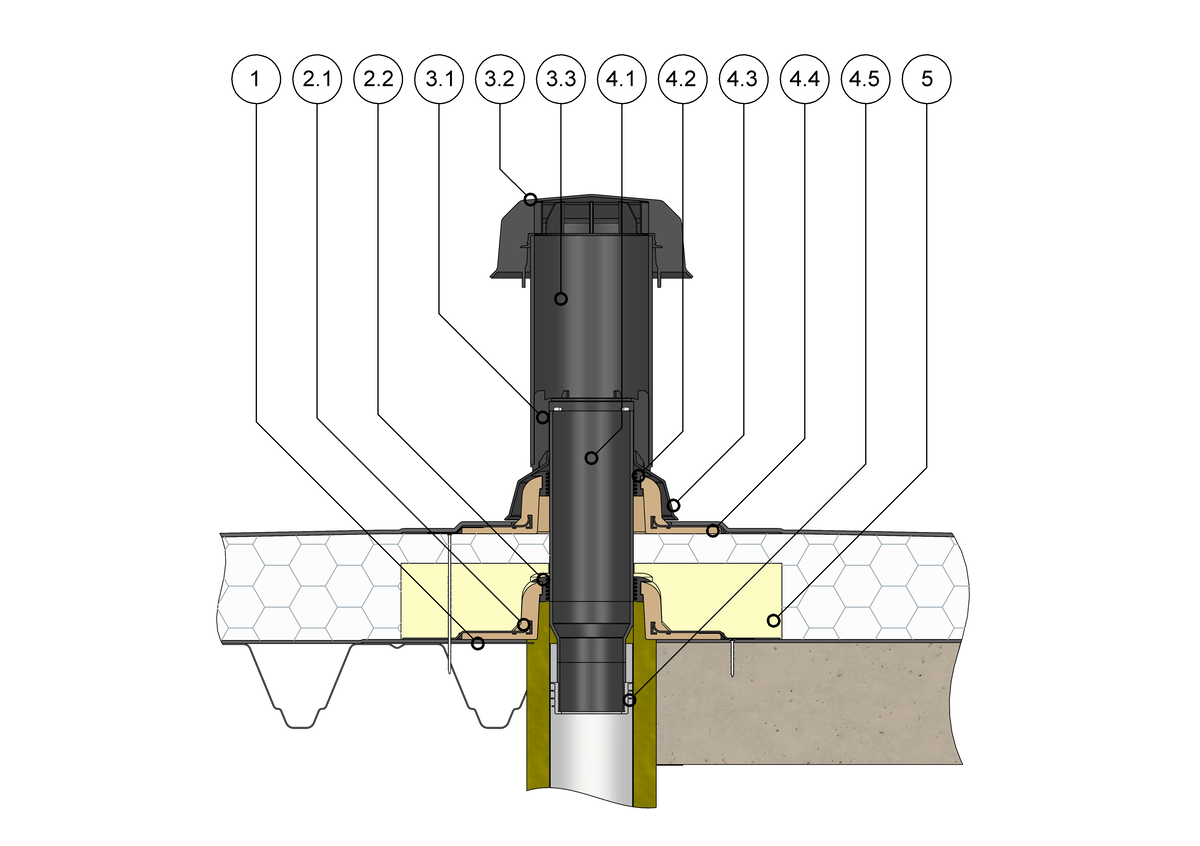

SitaVent Wywietrznik modernizacyjny z separatorem kondensatu SitaVent w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik modernizacyjny SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
4.5 Uszczelka
5 Korpus termoizolacyjny płyty głównej SitaVent
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik modernizacyjny SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
4.5 Uszczelka
5 Korpus termoizolacyjny płyty głównej SitaVent
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaVent | Numer artykułu | ||
|---|---|---|---|
separator kondensatu | |||
| SitaVent Wywietrznik systemowy DN 70, DN 90, DN 100, SitaVent Wywietrznik modernizacyjny DN 63, DN 75, DN 90, DN110 | 171200 | Pokaż produkt |
