SitaVent

Condensafvoer

Productkenmerken

Grote uitloopopeningen
Eenvoudig te monteren

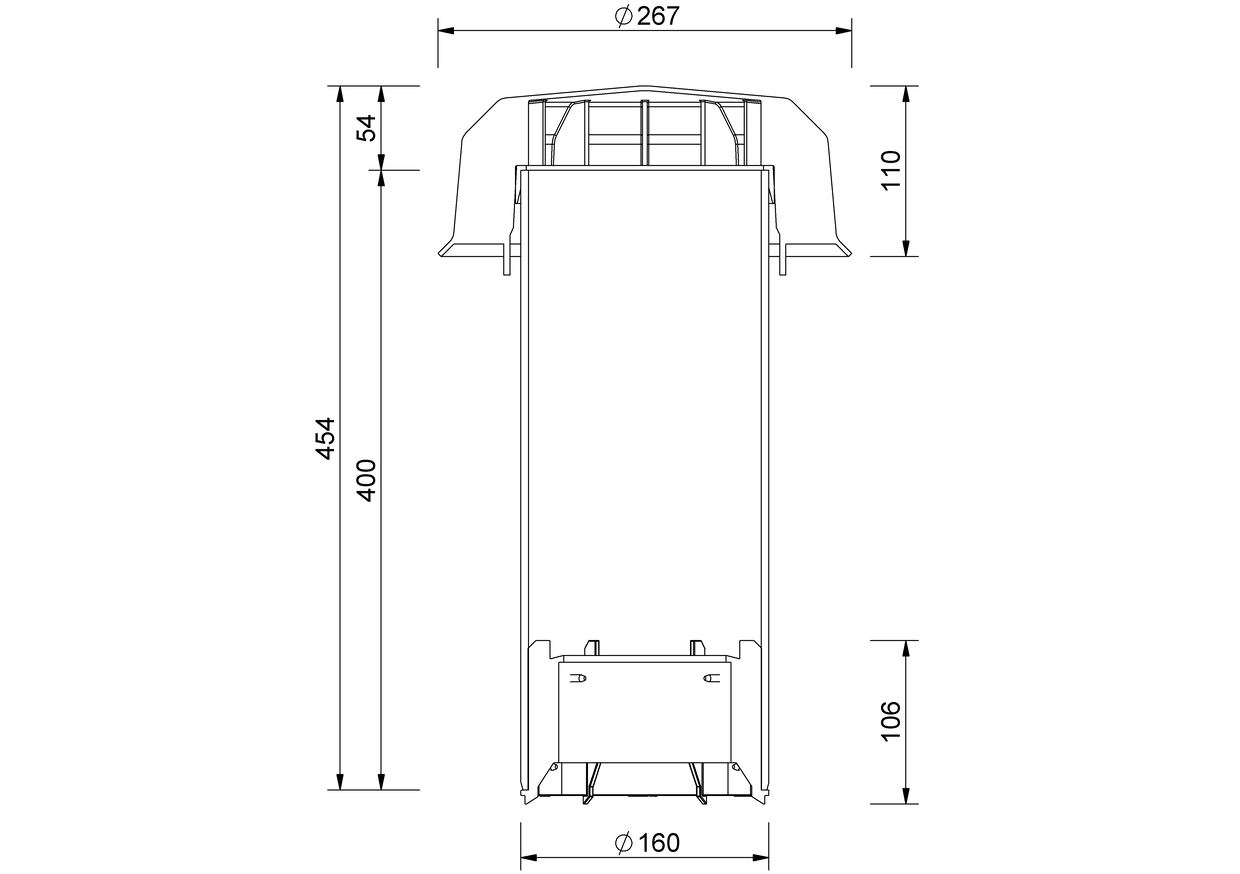

Technische tekening

SitaVent condensafvoer voor SitaVent dakdoorvoer DN 70, DN 90 en DN 100 en SitaVent renovatiedoorvoer DN 63, DN 75, DN 90 en DN 110. Voor condenswaterafvoer van gebruikslaag naar afdichtingslaag. Bestaande uit condensafvoerbuis met bijbehorende adapter, regenkap en zes montageschroeven. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaVent systeemontluchter met SitaVent condensafvoer voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat

SitaVent voetplaat bestaande uit:
2.1. Voetplaat
2.2 Afdichtring

SitaVent condensafvoer bestaande uit:
3.1. Adapter voor condensafvoerbuis
3.2. Regenkap
3.3. Condensafvoerbuis

SitaVent systeemontluchter bestaande uit:
4.1 Verbindingsbuis
4.2 Afdichtring
4.3 Regendeflector
4.4 Voetplaat

5 SitaVent voetplaat isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaVent renovatiedoorvoer met SitaVent condensafvoer voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat

SitaVent voetplaat bestaande uit:
2.1. Voetplaat
2.2 Afdichtring

SitaVent condensafvoer bestaande uit:
3.1. Adapter voor condensafvoerbuis
3.2. Regenkap
3.3. Condensafvoerbuis

SitaVent renovatiedoorvoer bestaande uit:
4.1 Verbindingsbuis
4.2 Afdichtring
4.3 Regendeflector
4.4 Voetplaat
4.5 Afdichting

5 SitaVent voetplaat isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaVent		Artikelnummer
Condensafvoer
Condensafvoer	SitaVent dakdoorvoer DN 70, DN 90, DN 100, SitaVent renovatiedoorvoer DN 63, DN 75, DN 90, DN110	171200	Product tonen
