Variante

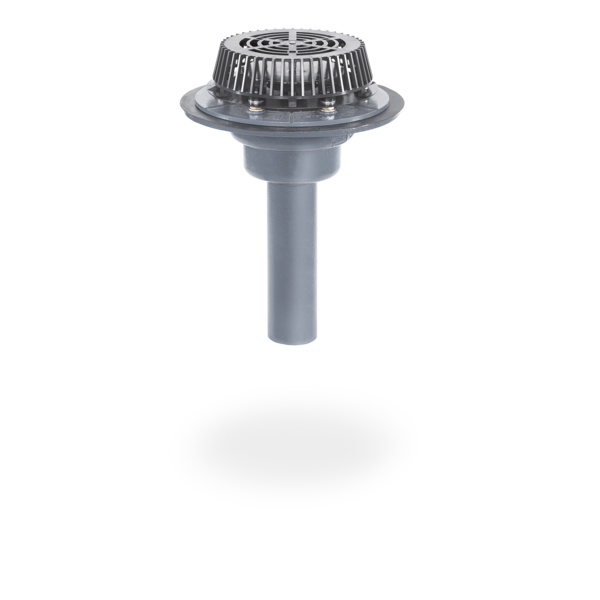

SitaDSS Multi

Avaloir à évacuation dépressionnaire

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Silencieux
Universel pour toutes étanchéités

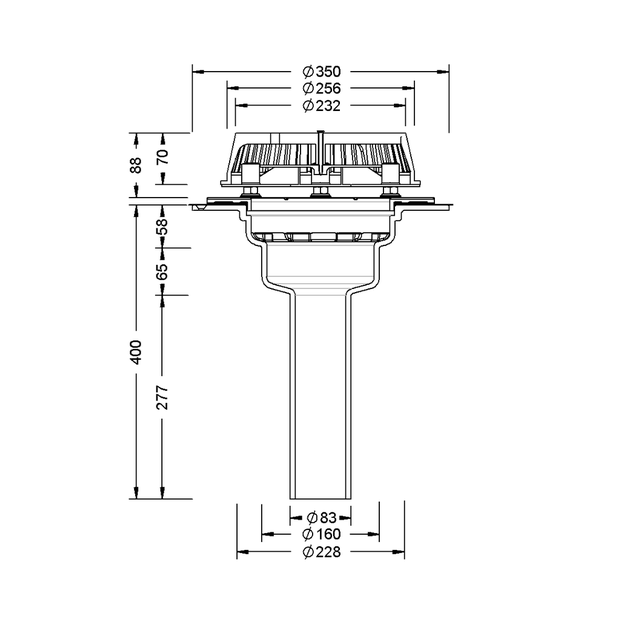

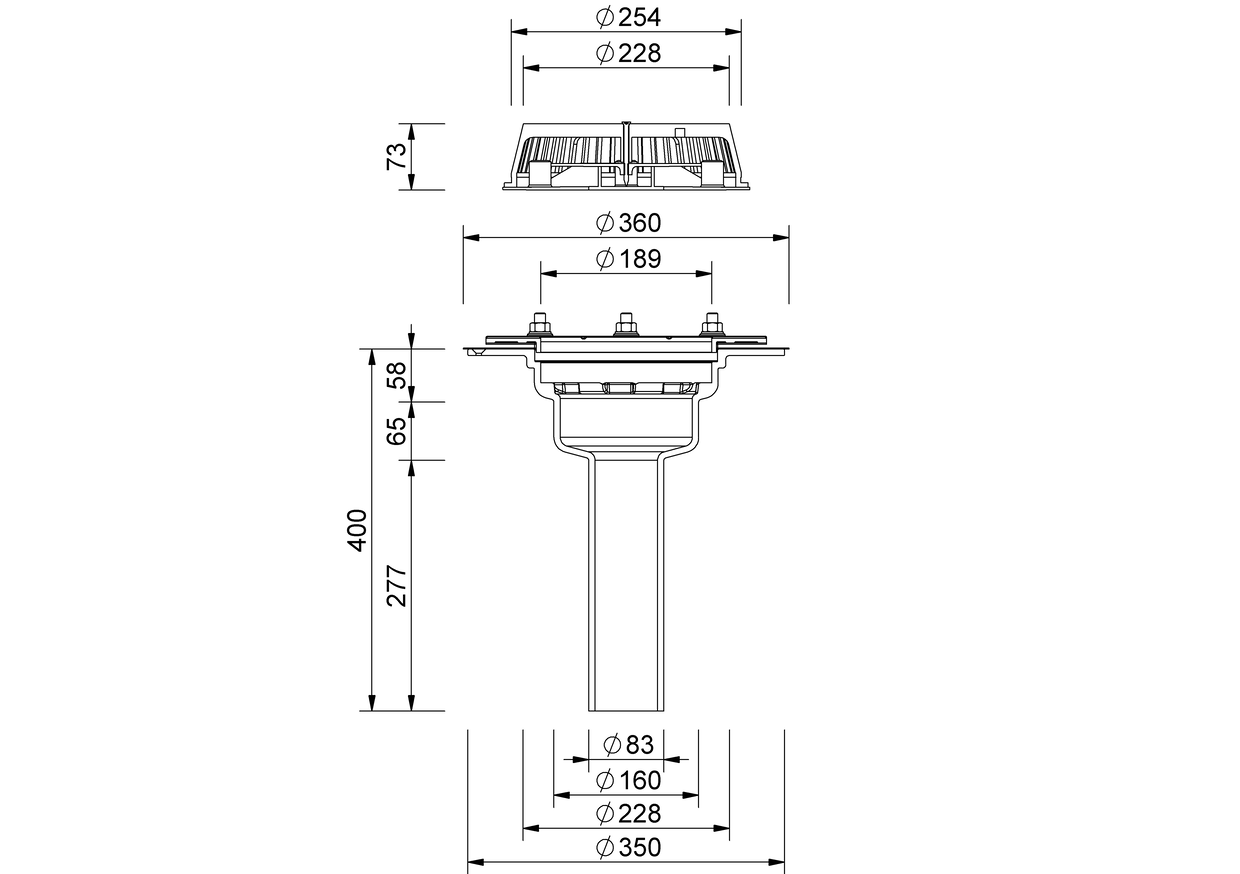

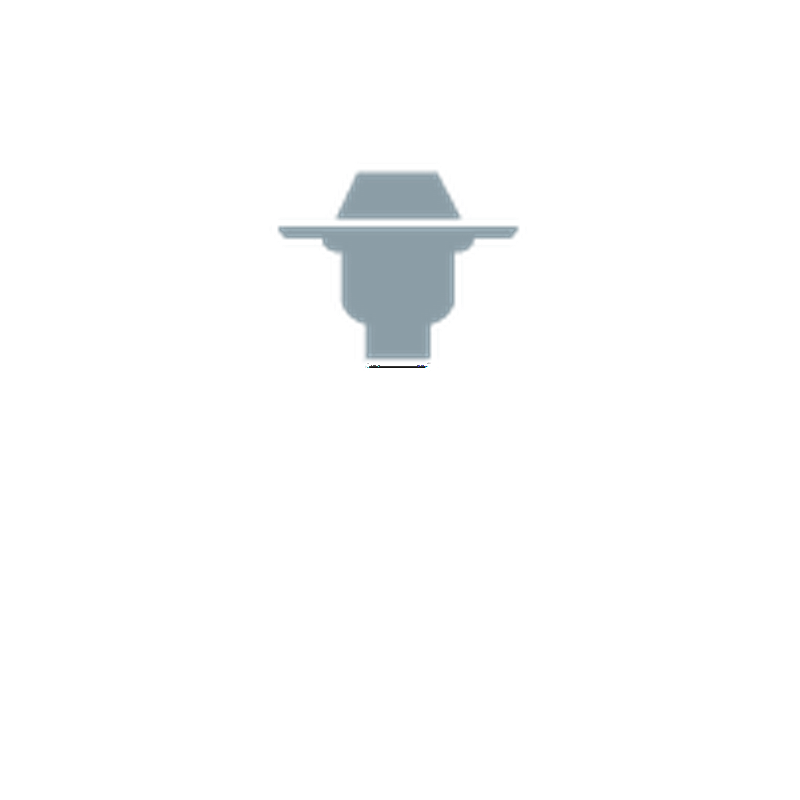

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	Percée / percement (mm)
80	83	250

Texte explicatif

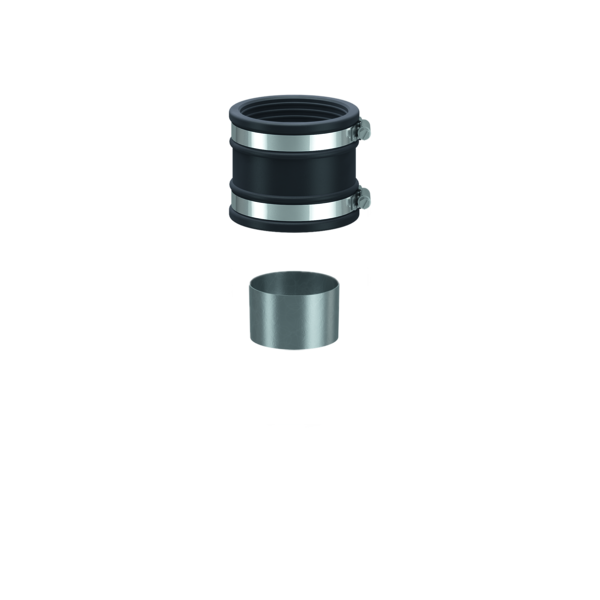

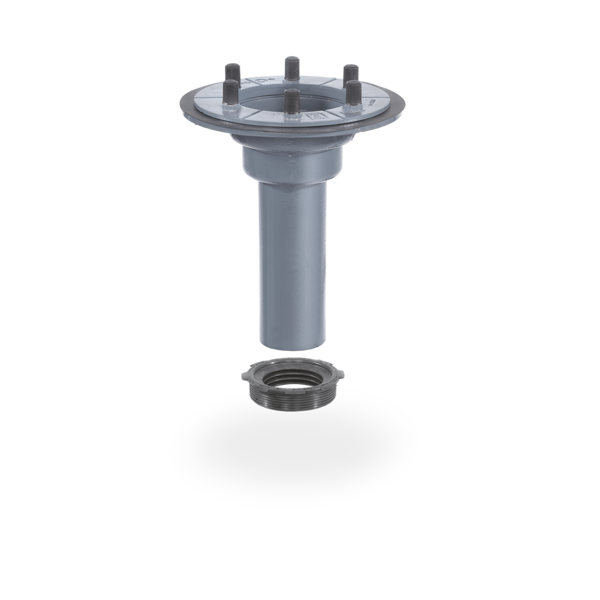

SitaDSS Multi Avaloir à évacuation dépressionnaire, en fonte, matériau EN-GJL-200, selon NBN EN 1253-2, diamètre nominal DN 80. Permet le raccordement direct de tuyaux SML, pour l’évacuation dépressionnaire, percements pour la fixation de l’avaloir de toiture à l’élément porteur, bride libre avec orifices de drainage, deux manchons d’étanchéité, six tiges filetées M12 vissées en acier inoxydable, rondelles plates, vis hexagonales en laiton et couvercles de protection pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec dispositif Airstop et arrêt de gravier. Fourniture et pose selon les règles de l’art.

Débit

Débit selon NBN EN 1253-2 in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,5

1,6

2,6

3,5

4,4

6,9

9,4

13,6

17,7

21,2

24,7

Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,5

1,6

2,6

3,8

7,9

10,7

14,2

17,6

20,7

23,8

Exemples d'installation

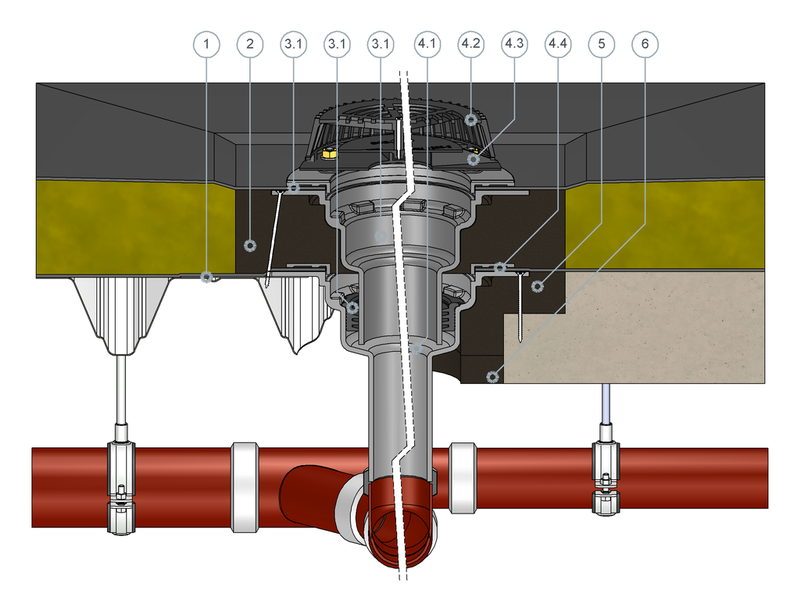

SitaDSS Multi dans une toiture non ventilée

1 SitaMore Tôle de renfort

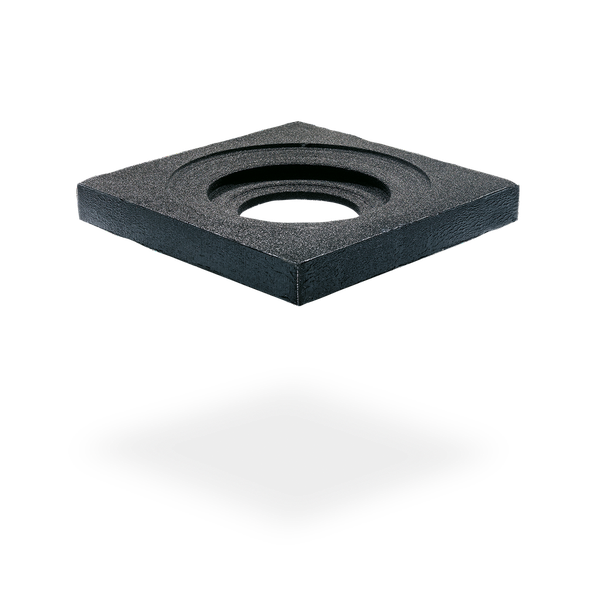

2 SitaDSS Multi Pièce d’isolation pour élément de surélévation

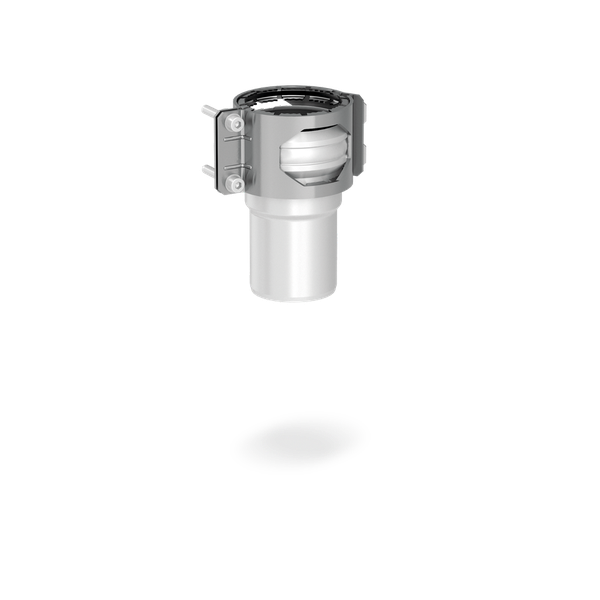

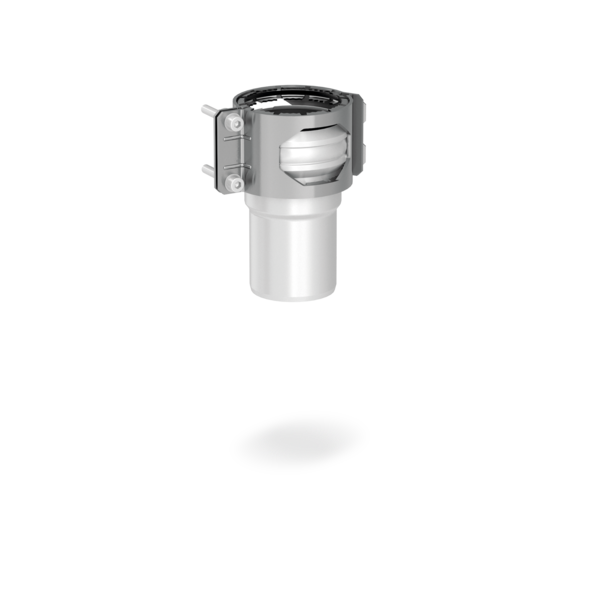

SitaDSS Multi Élément de surélévation se compose de :
3.1 Bride à visser, écrous et manchons d’étanchéité
3.2 Bague d’étanchéité
3.3 Corps de base

SitaDSS Multi se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
4.3 Dispositif Airstop
4.4 Bride à visser, écrous et manchons d’étanchéité

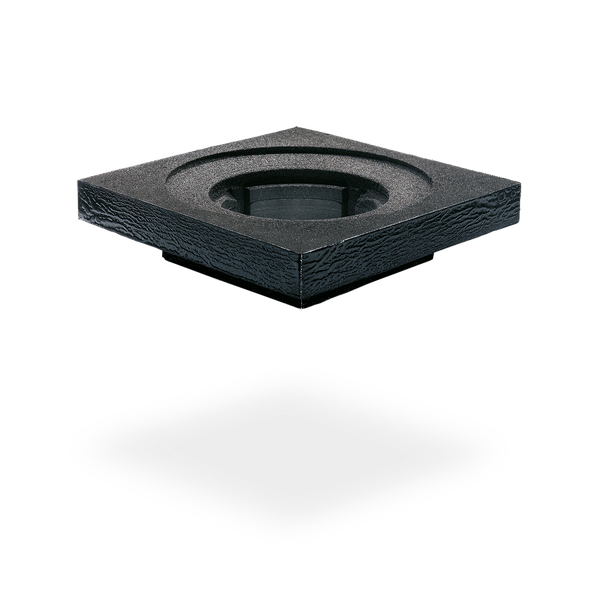

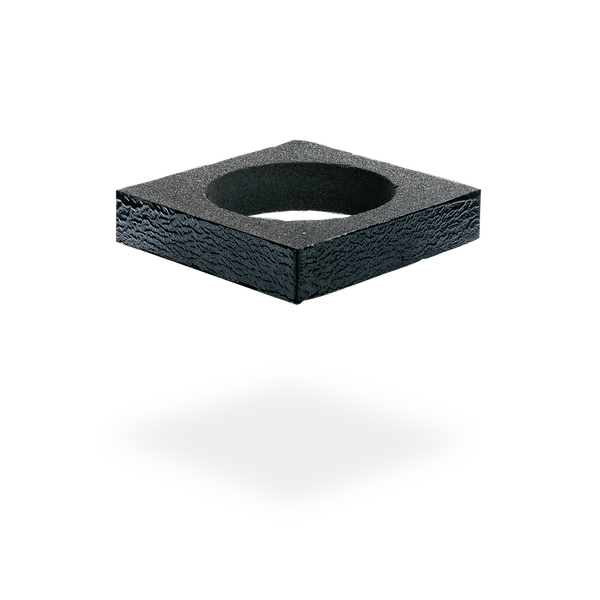

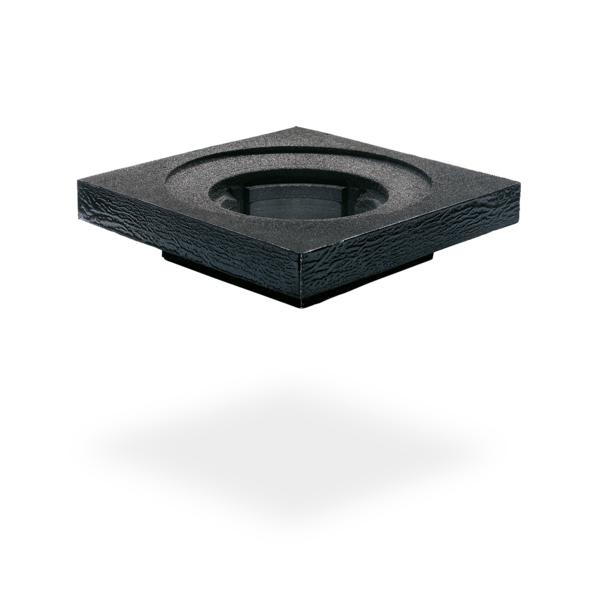

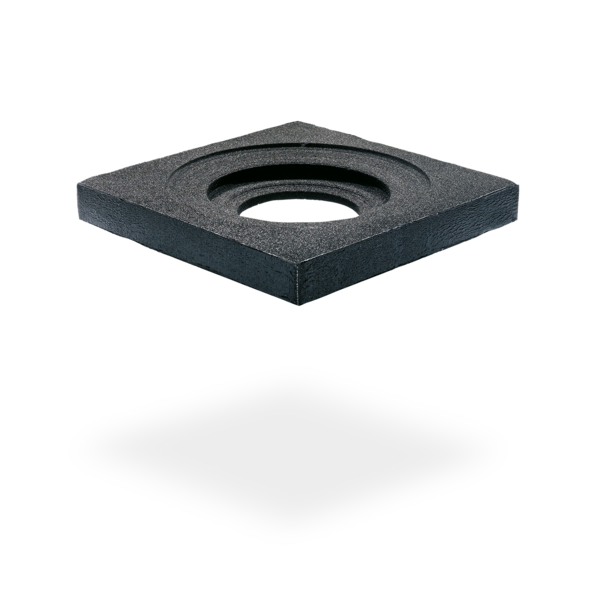

5 SitaDSS Multi Pièce d’isolation pour avaloir

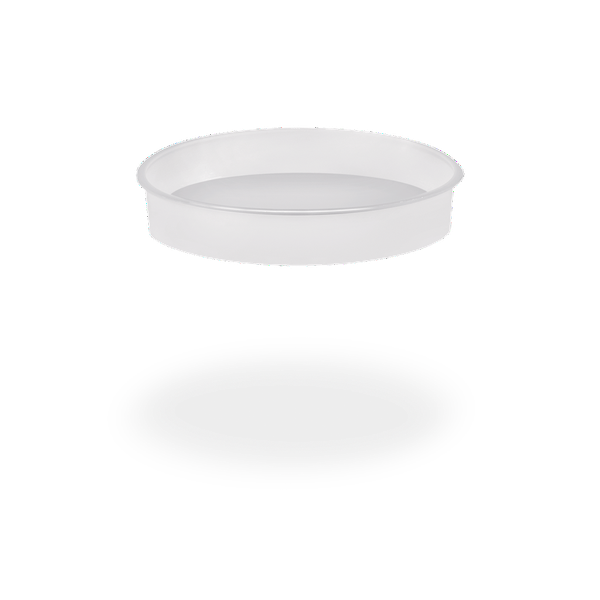

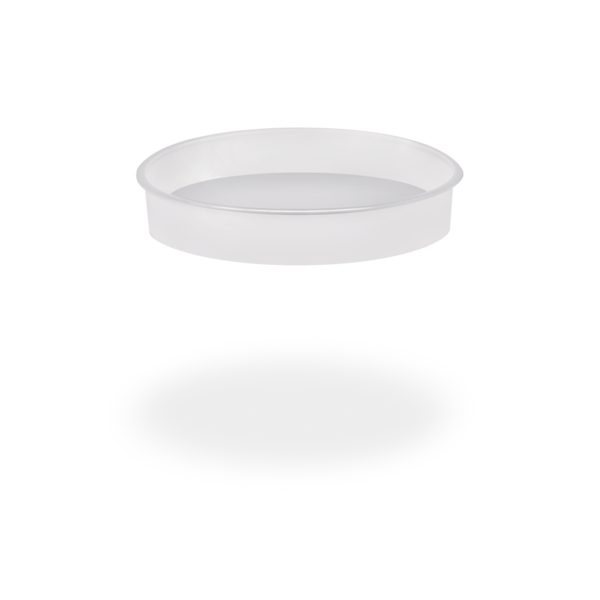

6 SitaDSS Multi Bague de compensation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaDSS Multi		N° d'article
sortie verticale avec dispositif Airstop
sortie verticale avec dispositif Airstop	DN 80	420399	Voir le produit
