SitaDSS Multi
Dakkolk in onderdruk
- Producten
SitaDSS Multi
Dakkolk in onderdruk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Geluidsarm
- Universeel voor elke afdichting

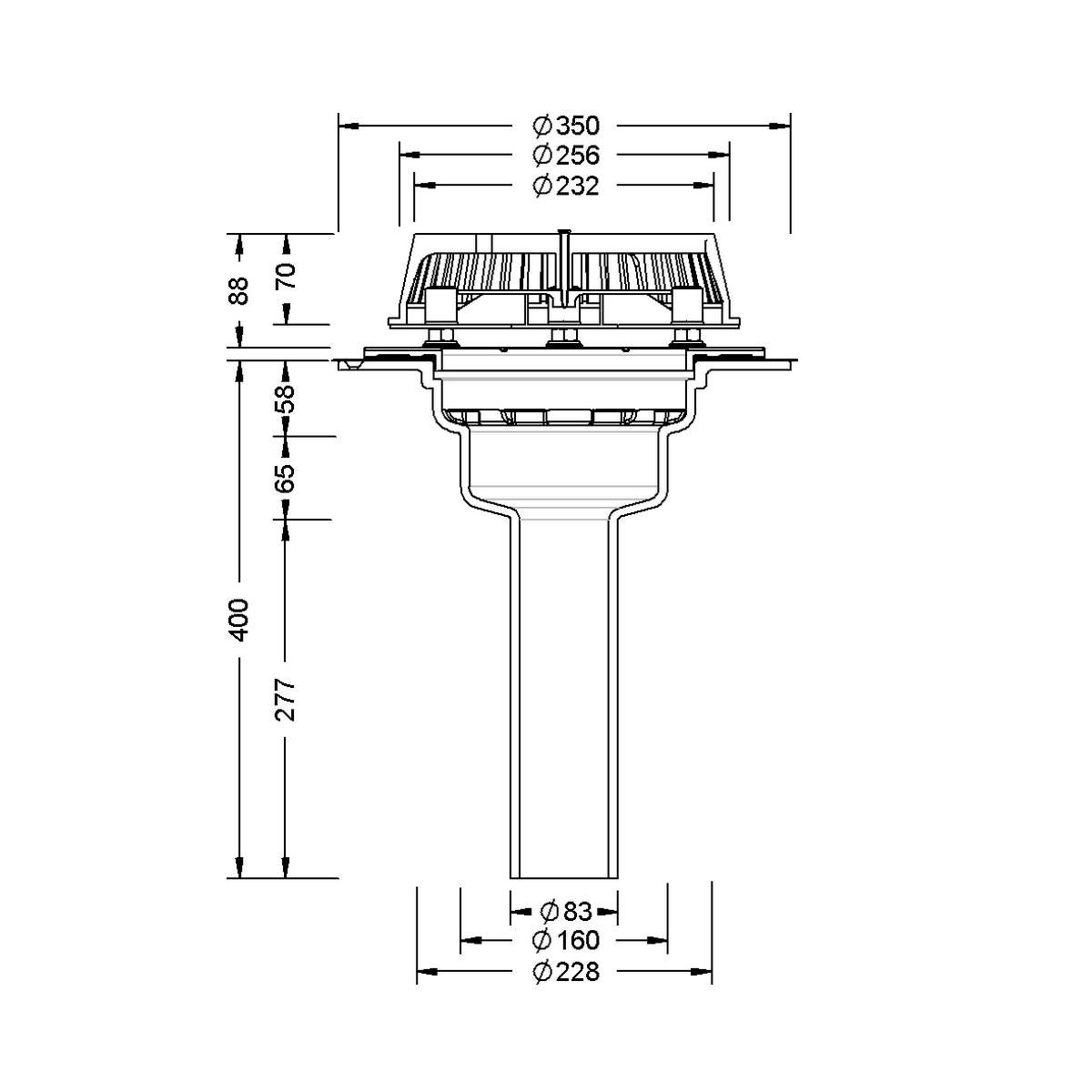

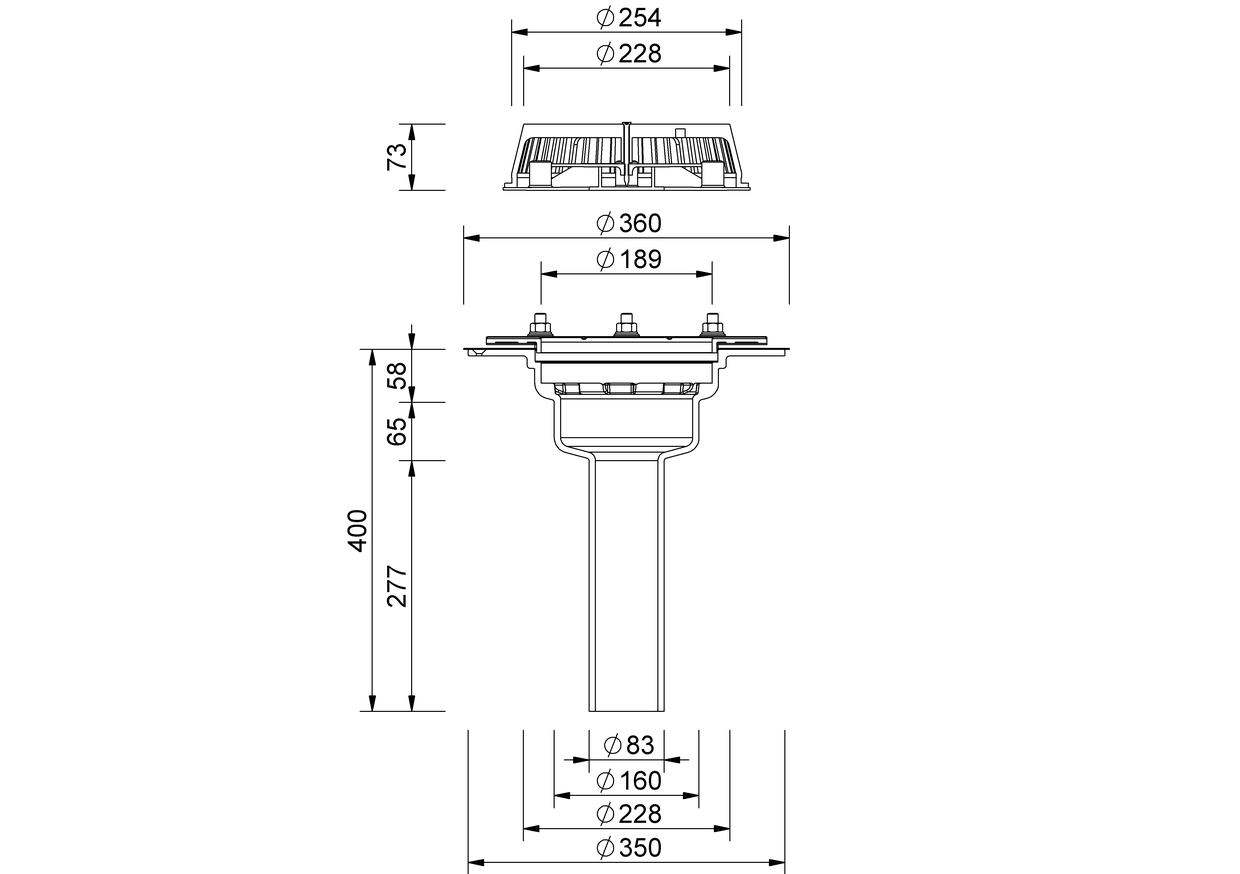

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) |
|---|---|---|
| 80 | 83 | 250 |
SitaDSS Multi afvoerkolk in onderdruk, uit gietijzer, materiaal EN-GJL-200. Conform NBN EN 1253-2. Nominale diameter DN 80. Voor directe aansluiting op SML-buizen, voor afvoer in onderdruk, met boringen voor montage van de dakafvoer aan de onderconstructie. Met losse flens met draineeropeningen, twee afdichtslabben, zes ingeschroefde draadpennen M12 uit roestvrij staal, sluitringen, zeskantmoeren uit messing en beschermkappen voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met Airstop en bladvanger, leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 80 | 0.5 | 1.6 | 2.6 | 3.5 | 4.4 | 6.9 | 9.4 | 13.6 | 17.7 | 21.2 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| met Airstop | 0.5 | 1.6 | 2.6 | 3.8 | 5 | 7.9 | 10.7 | 14.2 | 17.6 | 20.7 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 |
SitaDSS Multi voor ongeventileerde dakconstructies

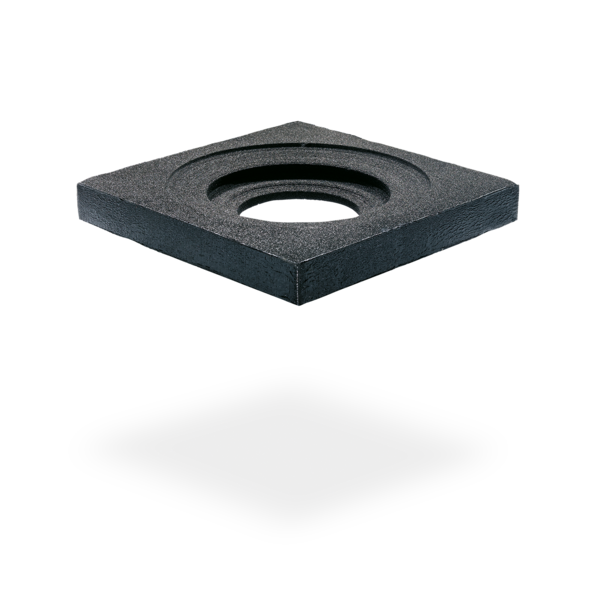

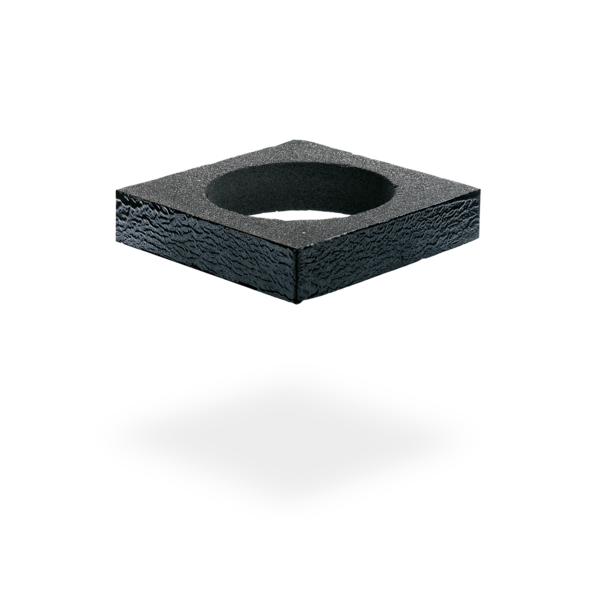

2 SitaDSS Multi isolatieblok voor verhogingselement

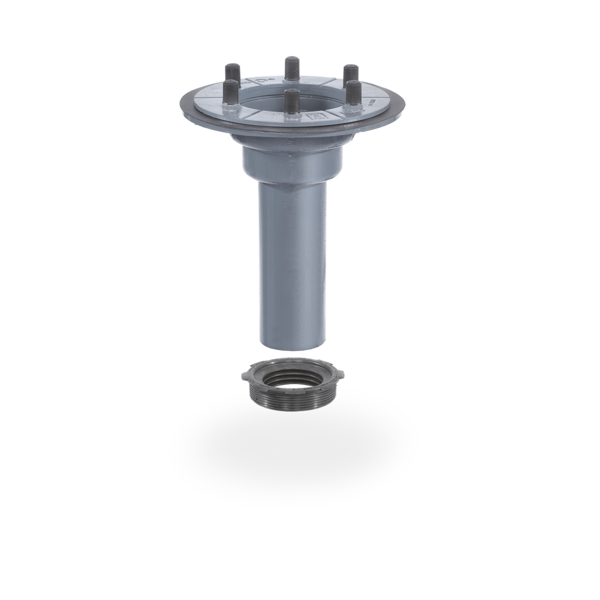

SitaDSS Multi verhogingselement bestaande uit:
3.1 Schroefflens, moeren en afdichtingsslabben
3.2 Dichtingsring
3.3 Afvoerelement

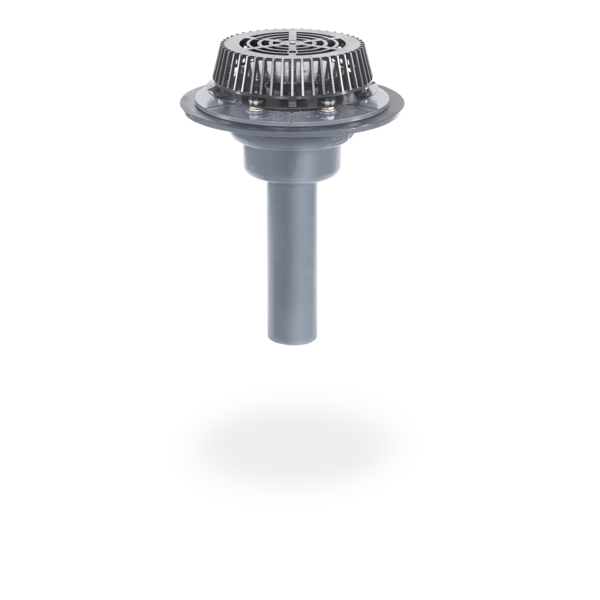

SitaDSS Multi bestaande uit:
4.1 Afvoerelement
4.2 Grindvanger
4.3 Airstop
4.4 Schroefflens, moeren en afdichtingsslabben

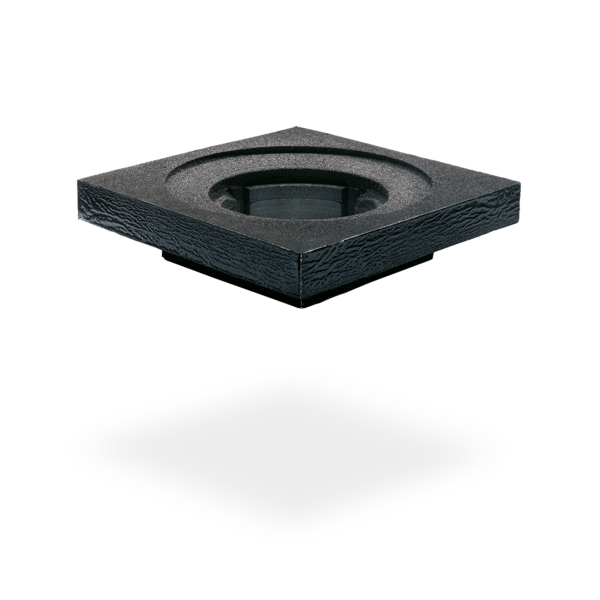

5 SitaDSS Multi dakkolk isolatie-element

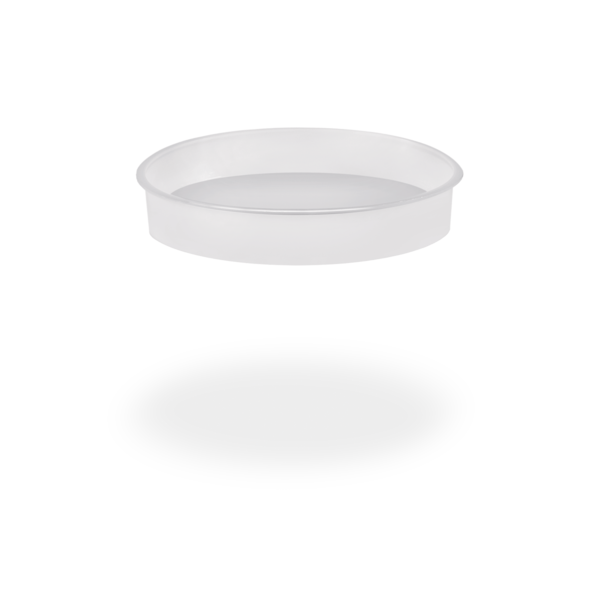

6 SitaDSS Multi compensatiering
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
You can adjust the cookie settings here.
| SitaDSS Multi | Artikelnummer | ||
|---|---|---|---|
recht (met verticale uitlaat) met Airstop | |||
| DN 80 | 420399 | Product tonen |
