SitaDSS Multi
wpust do odwodnienia podciśnieniowego
- Produkty
SitaDSS Multi
wpust do odwodnienia podciśnieniowego
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Niskoszumowa konstrukcja
- Uniwersalne zastosowanie do każdej uszczelki

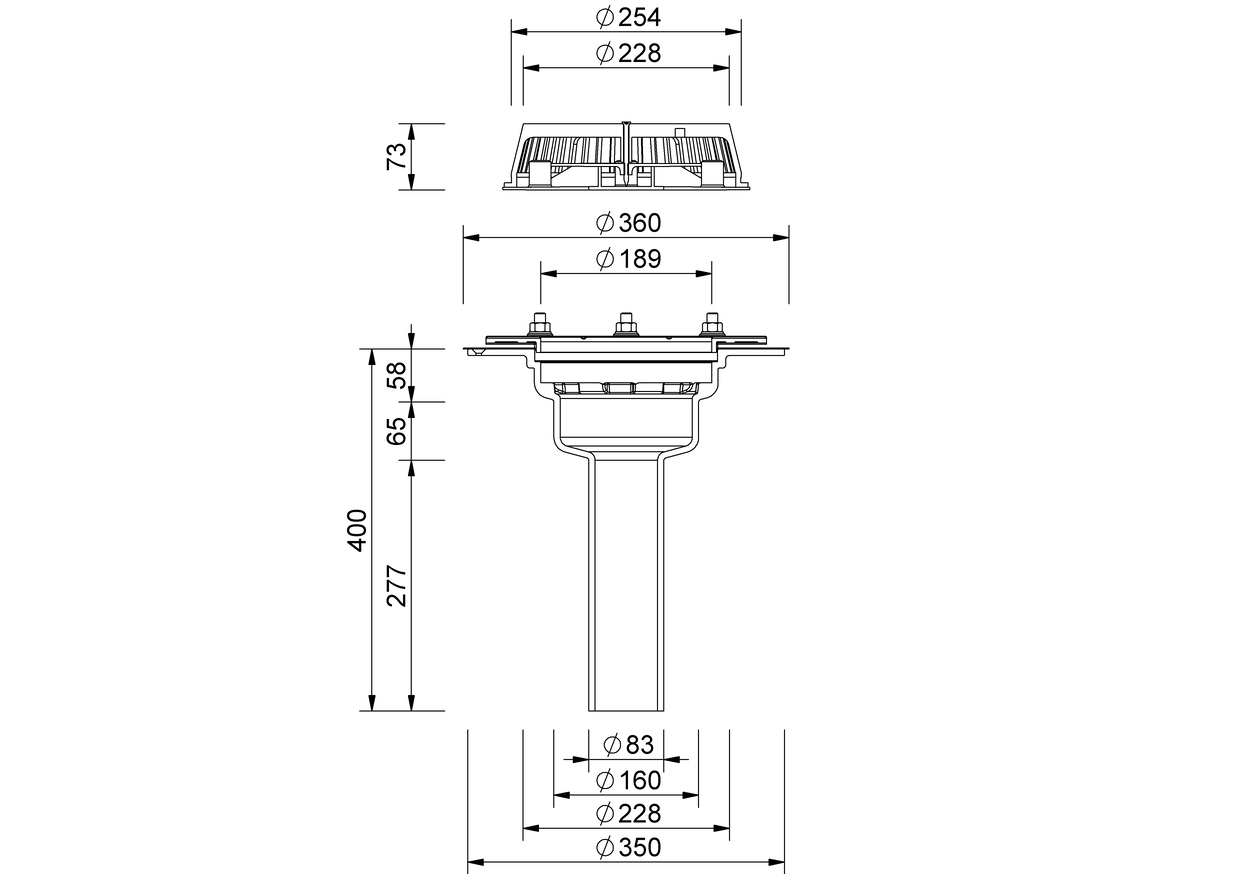

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) |
|---|---|---|
| 80 | 83 | 250 |

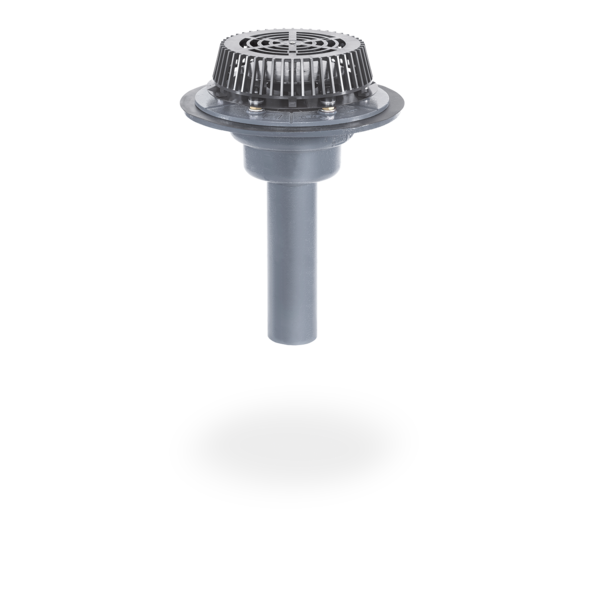

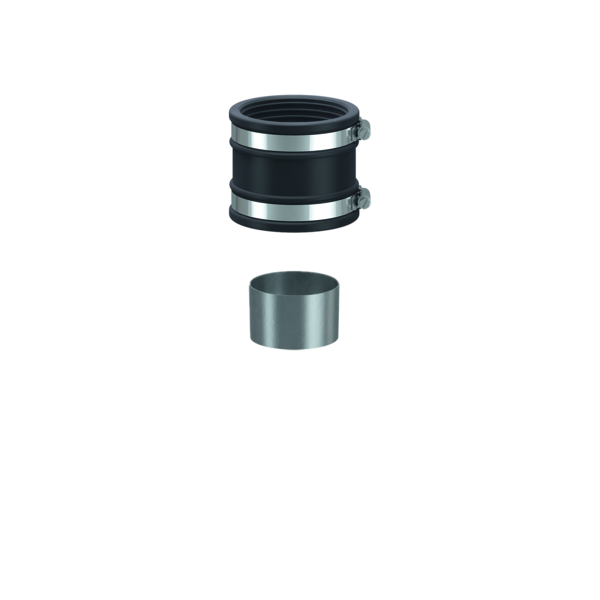

Wpust podciśnieniowy SitaDSS Multi, z żeliwa, materiał EN-GJL-200, wg DIN EN 1253-2, średnica znamionowa DN 80. Do bezpośredniego podłączenia z rurami SML, do odwadniania podciśnieniowego, z otworami do mocowania wpustu dachowego w konstrukcji dolnej, z kołnierzem luźnym z otworami do przesączania, dwoma kołnierzami uszczelniającymi, sześcioma wkrętami bez łba M12 ze stali szlachetnej, z podkładkami, nakrętkami sześciokątnymi z mosiądzu i nasadkami ochronnymi do zaciskania membrany z bitumu, tworzywa sztucznego i kauczuku. Z blokadą Airstop i osadnikiem żwiru w zestawie, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 80 | 0.5 | 1.6 | 2.6 | 3.5 | 4.4 | 6.9 | 9.4 | 13.6 | 17.7 | 21.2 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| z blokadą Airstop | 0.5 | 1.6 | 2.6 | 3.8 | 5 | 7.9 | 10.7 | 14.2 | 17.6 | 20.7 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 |
SitaDSS Multi w niewentylowanej konstrukcji dachowej
2 Korpus termoizolacyjny elementu nadbudowy SitaDSS Multi

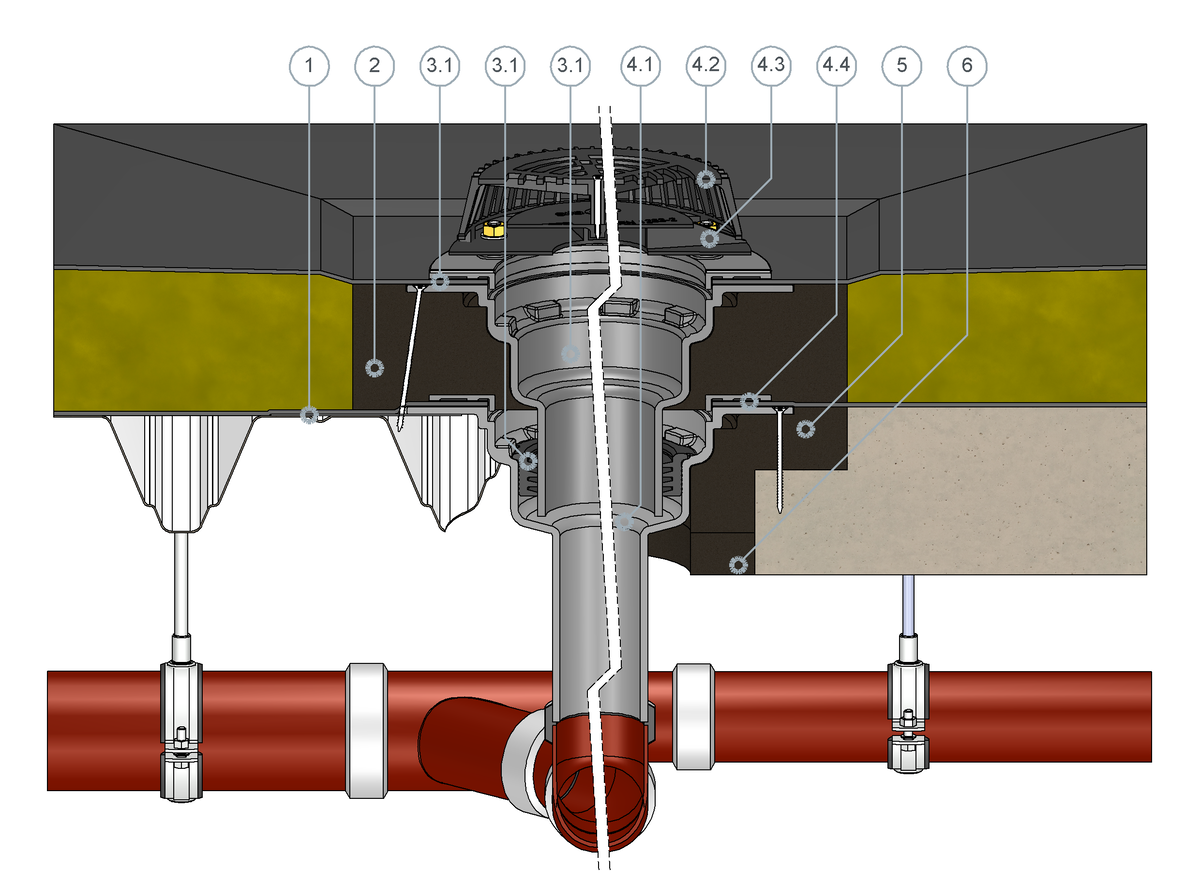

Element nadbudowy SitaDSS Multi składa się z następujących elementów:
3.1 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające
3.2 Pierścień uszczelniający
3.3 Korpus podstawowy
SitaDSS Multi składa się z następujących elementów:

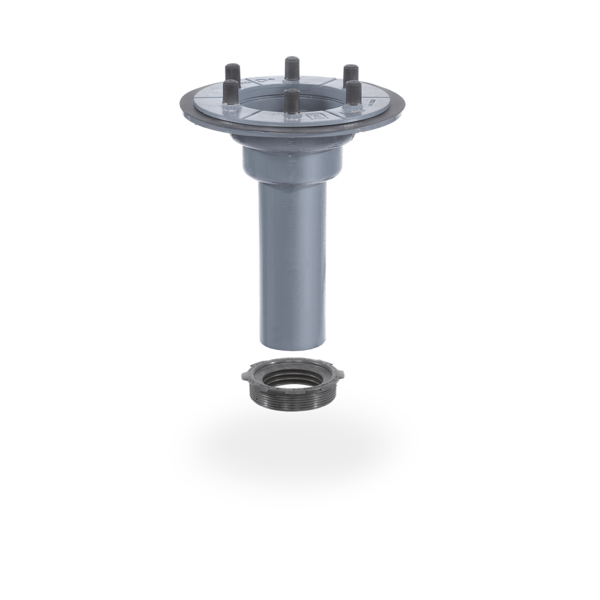

4.1 Korpus podstawowy

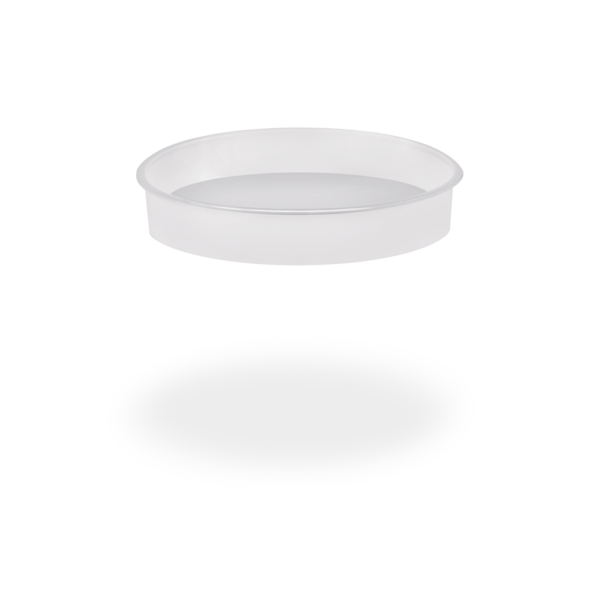

4.2 Osadnik żwiru

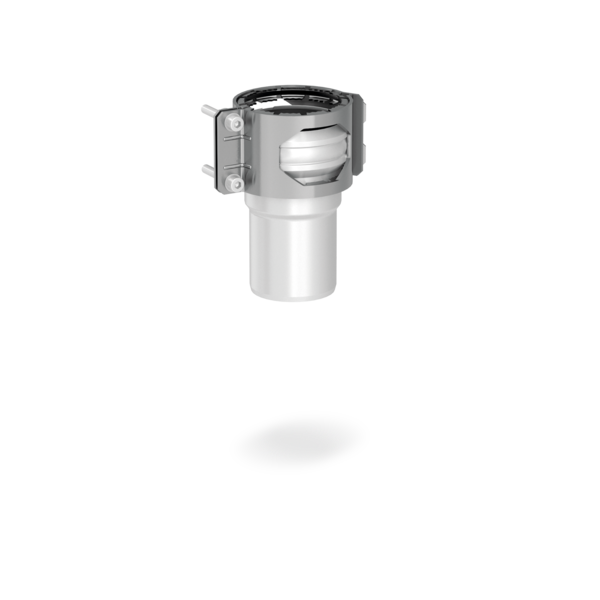

4.3 Airstop
4.4 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające

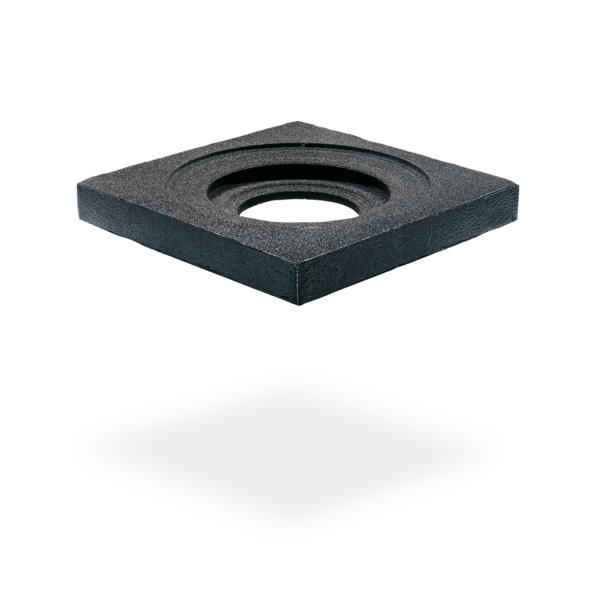

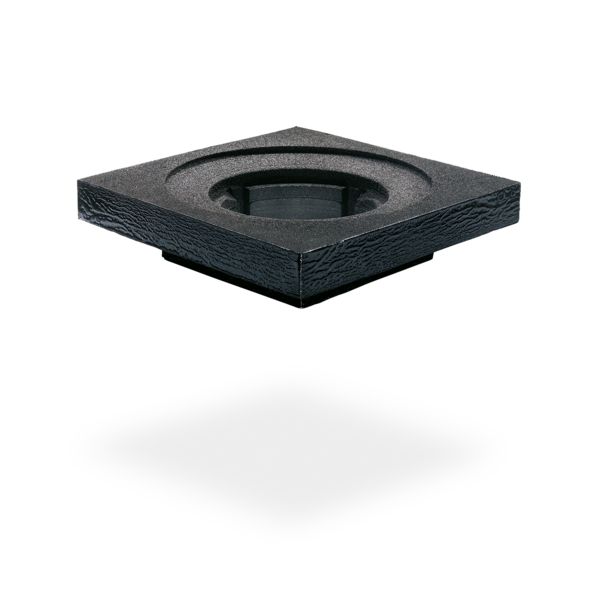

5 Korpus termoizolacyjny wpustu SitaDSS

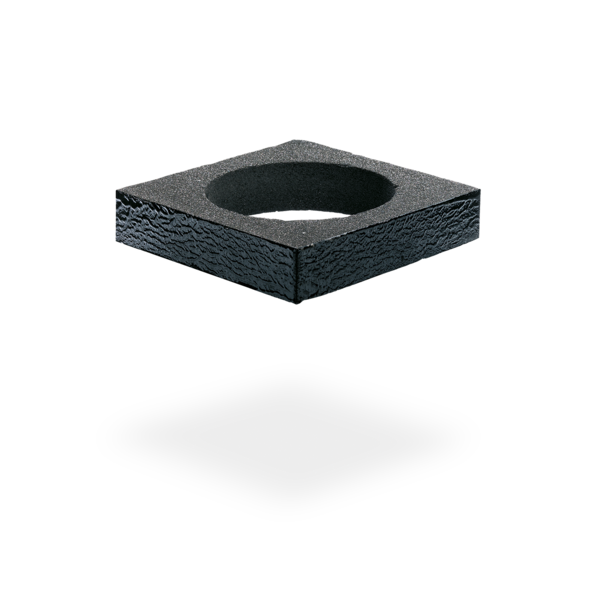

6 SitaDSS Multi Pierścień wyrównawczy
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
You can adjust the cookie settings here.
| SitaDSS Multi | Numer artykułu | ||
|---|---|---|---|
pionowy z blokadą Airstop | |||
| DN 80 | 420399 | Pokaż produkt |
