SitaCompact
Avaloir de balcon et de terrasse
- Produits

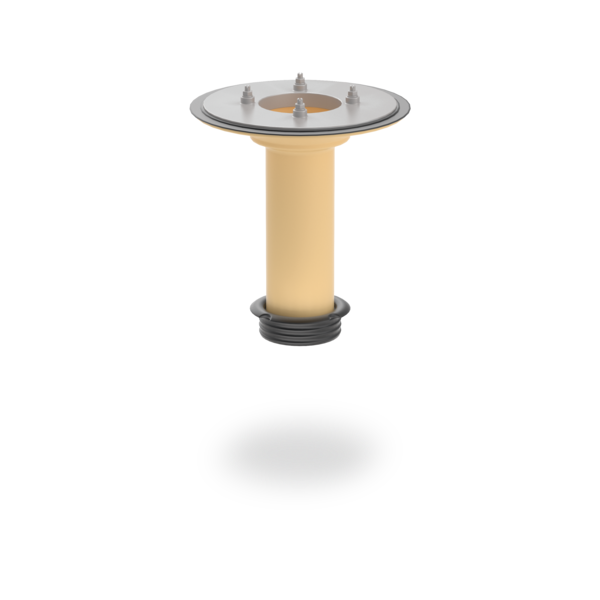

SitaCompact
Avaloir de balcon et de terrasse
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Calorifuge

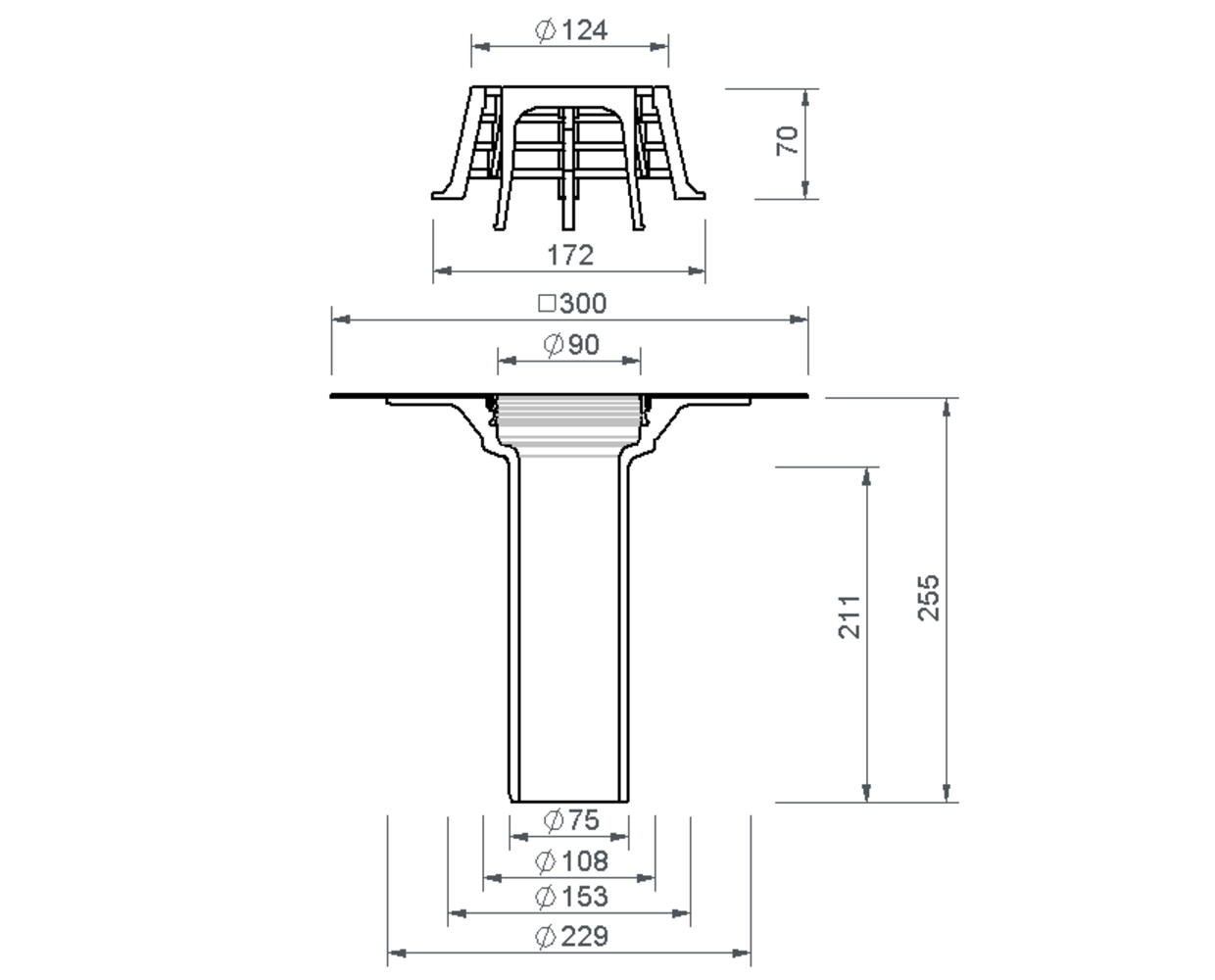

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) |
|---|---|---|
| 70 | 75 | 153 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

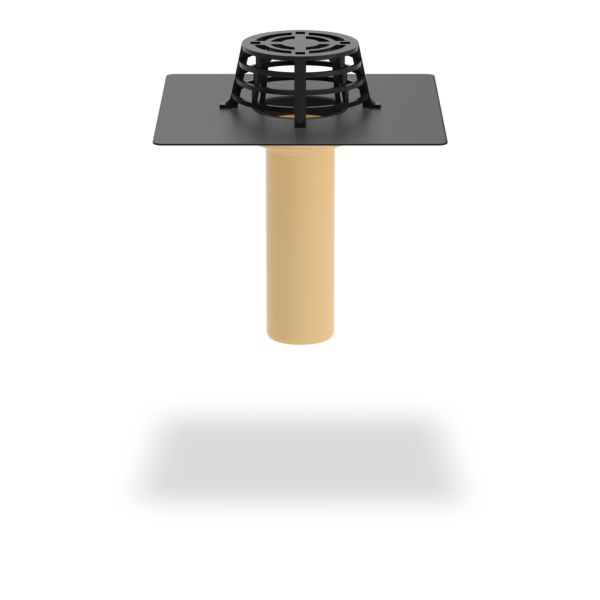

SitaCompact Avaloir de balcon, sortie verticale, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec manchon de raccordement adapté intégré (300 x 300 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier. Fourniture et pose selon les règles de l'art. Complet avec arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |

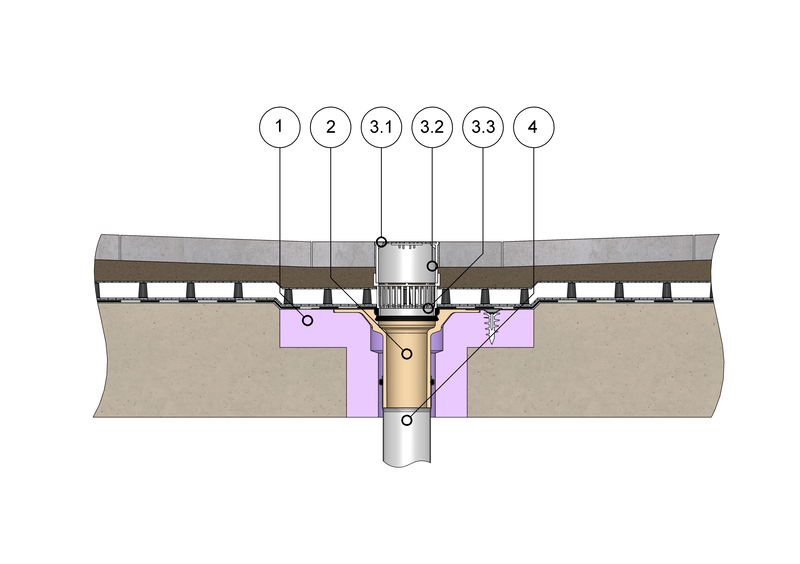

SitaCompact dans une structure non ventilée avec SitaCompact Couronnement et grille pour balcon et dallage

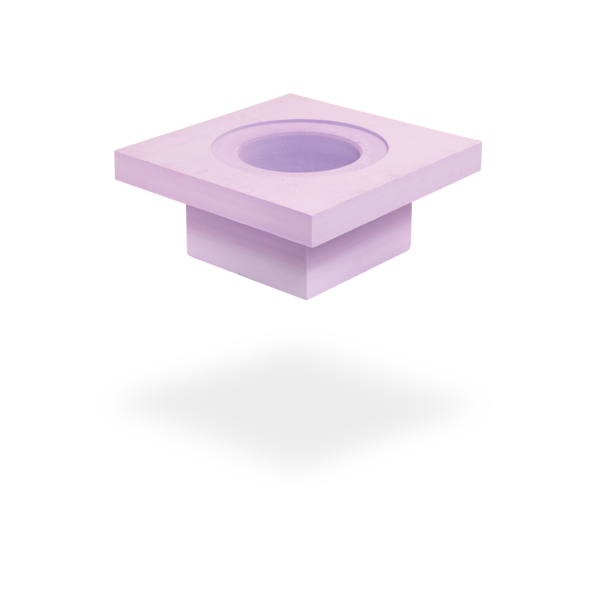

1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale

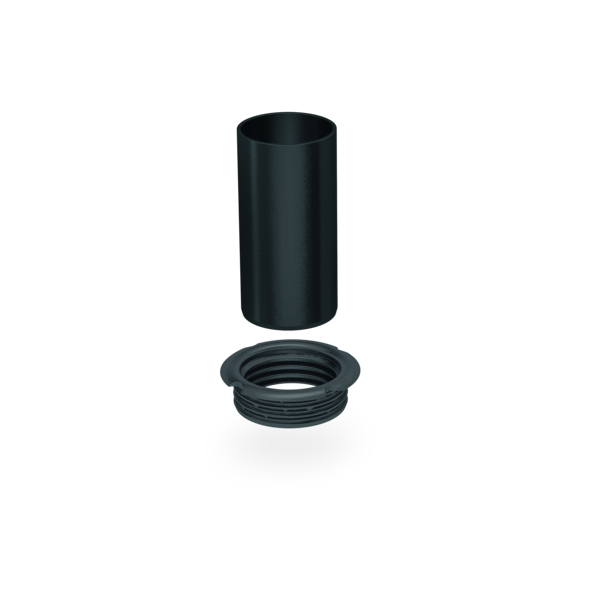

SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base

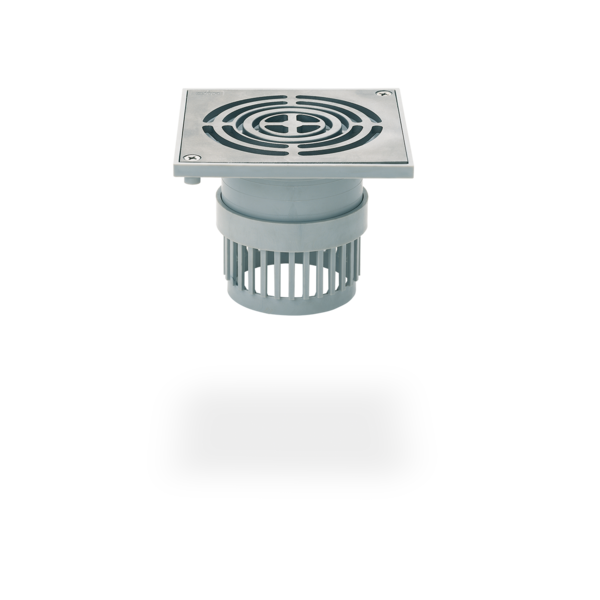

SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

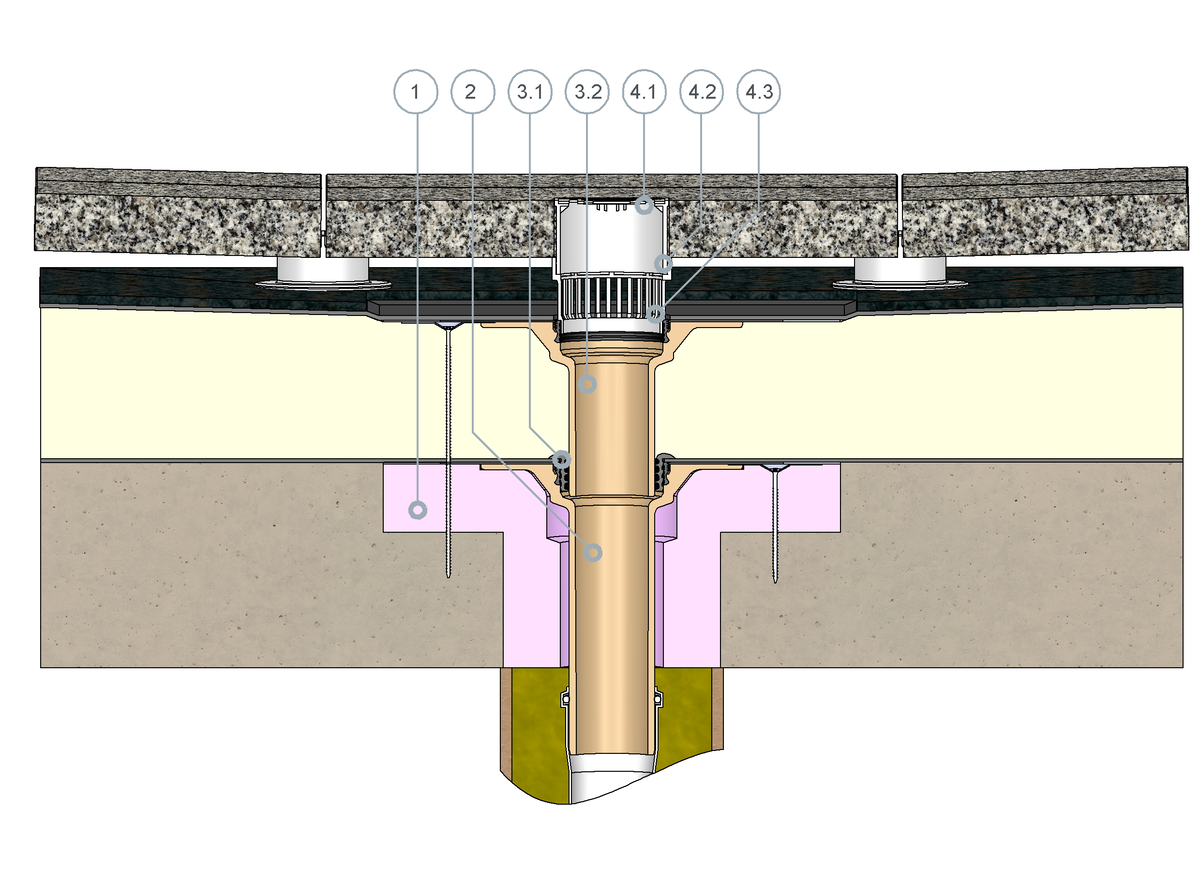

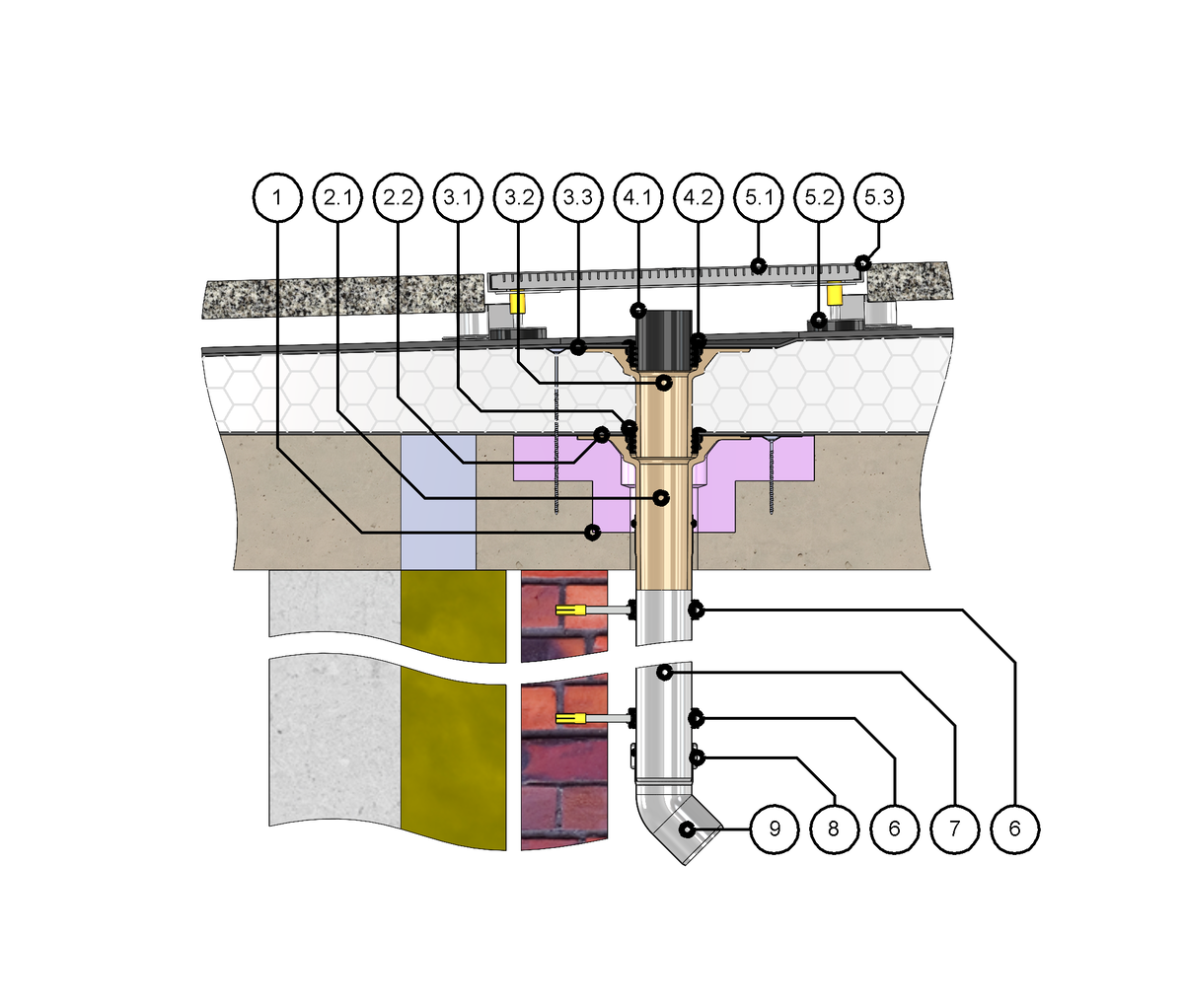

SitaCompact avec bague de retenue dans une structure non ventilée avec dallage
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base

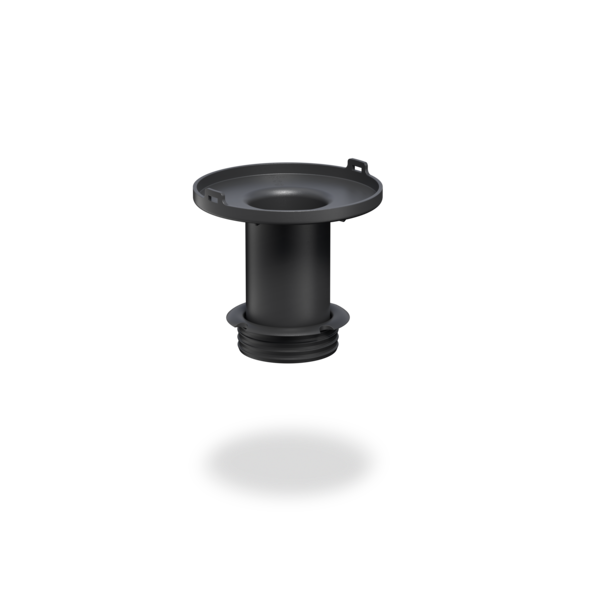

SitaCompact Bague de retenue se compose de :
4.1 Bague de retenue
4.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Pieds en caoutchouc réglables en hauteur
5.3 Cadre
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Collier de serrage
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Bague de retenue se compose de :
4.1 Bague de retenue
4.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Pieds en caoutchouc réglables en hauteur
5.3 Cadre
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Collier de serrage
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

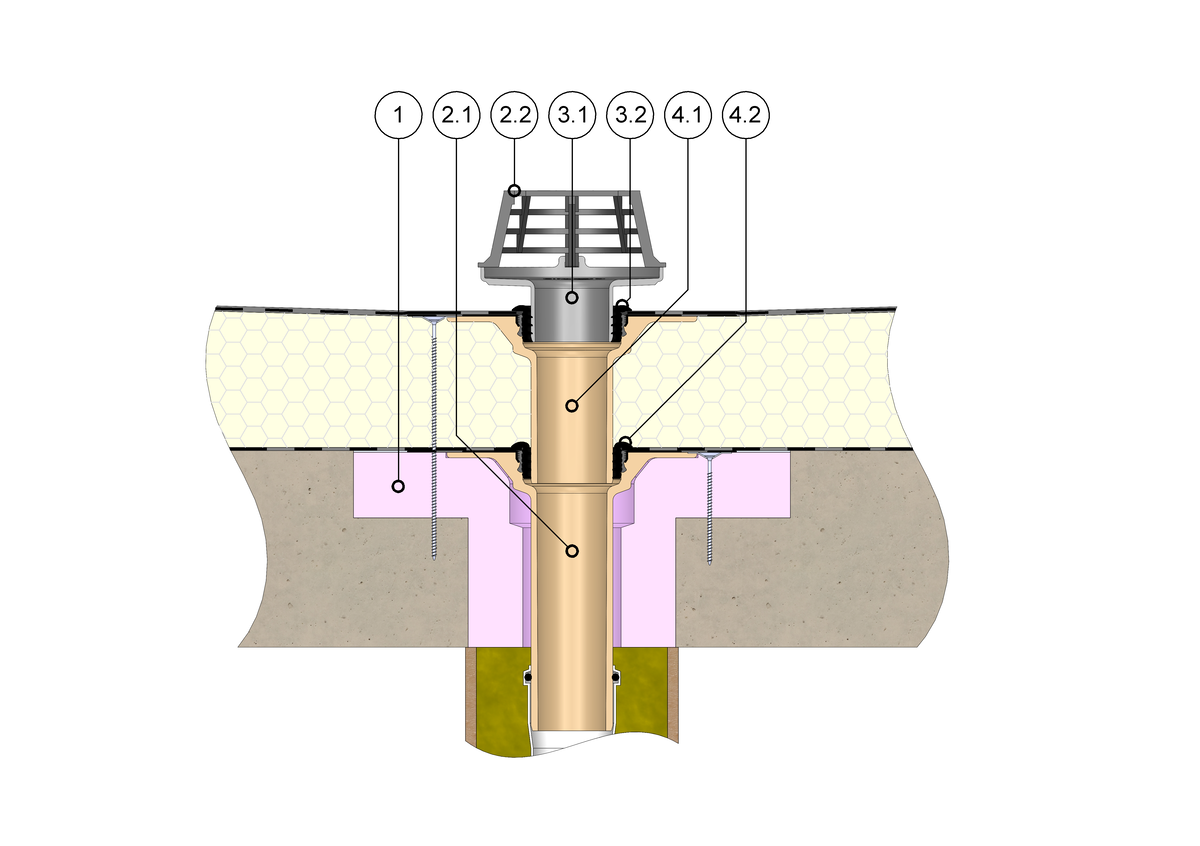

SitaCompact pour l’évacuation principale dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaCompact Pièce d'isolation pour avaloir
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Joint
3.2 Corps de base
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Joint
3.2 Corps de base
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
Structure non ventilée
avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé filtrant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

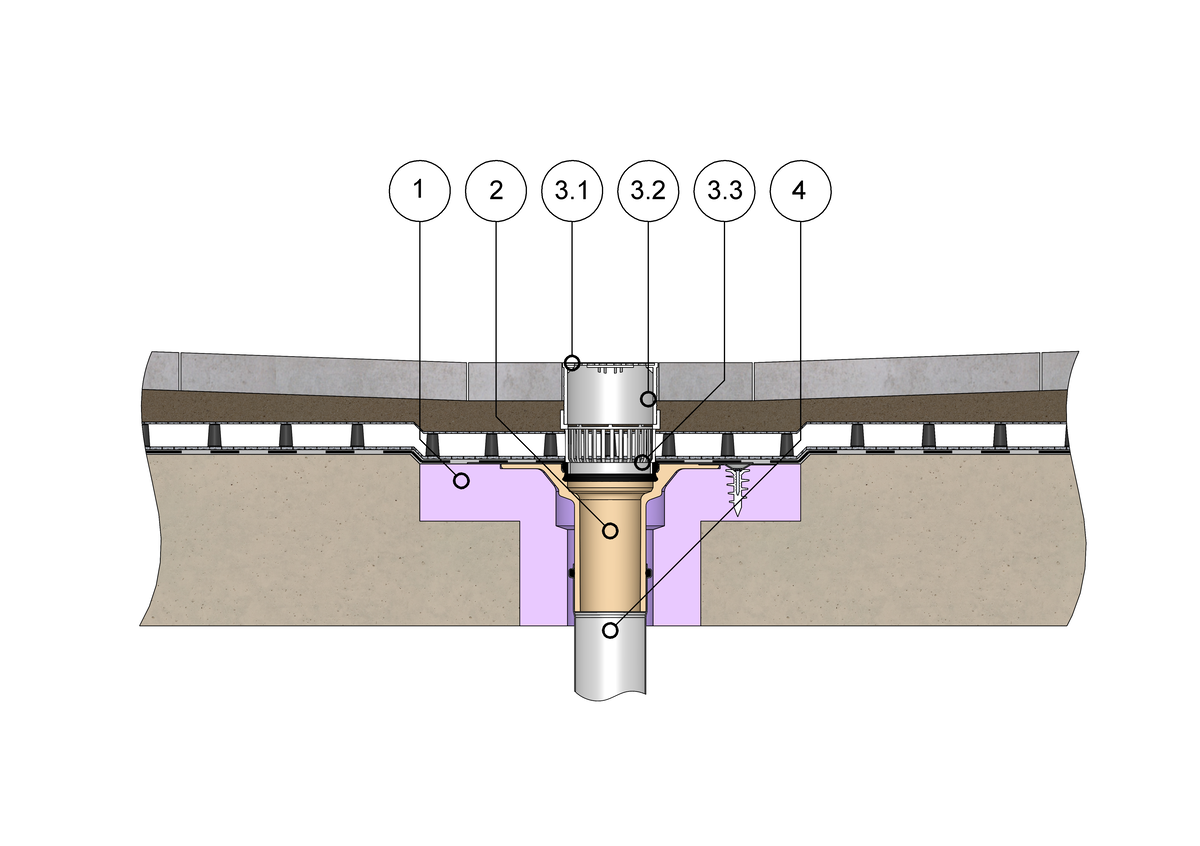

SitaCompact pour l’évacuation principale avec couronnement de balcon en cas de dallage sur lit de gravillons sans isolation thermique
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale

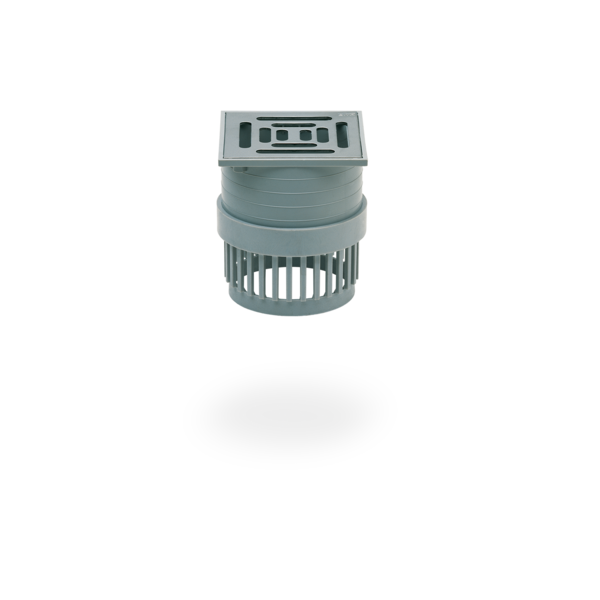

SitaCompact Couronnement de balcon se compose de :
3.1 Grille supérieure

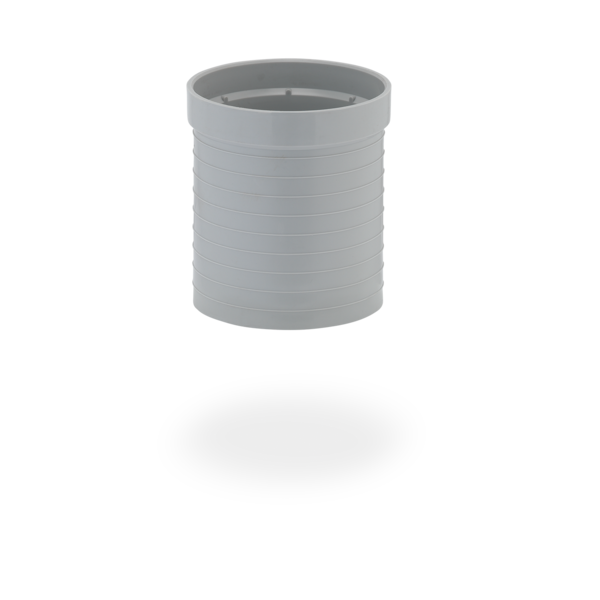

3.2 Pièce de rattrapage
3.3 Grille filtrante
4 SitaPipe Acier inoxydable Tuyau
2 SitaCompact Sortie verticale
SitaCompact Couronnement de balcon se compose de :
3.1 Grille supérieure
3.2 Pièce de rattrapage
3.3 Grille filtrante
4 SitaPipe Acier inoxydable Tuyau
Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
SitaKaskade Passage Fluid avec SitaCompact pour l’évacuation principale dans une structure non ventilée
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDrain® Cadre de surface se compose de :
4.1 Cadre
4.2 Grille de visite
5. SitaKaskade Passage Fluid
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Collier d’attache
9 SitaAttika Plaque de recouvrement de façade
10 SitaPipe Acier inoxydable Coude
11 SitaMore Plaque pare-vapeur flexible
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDrain® Cadre de surface se compose de :
4.1 Cadre
4.2 Grille de visite
5. SitaKaskade Passage Fluid
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Collier d’attache
9 SitaAttika Plaque de recouvrement de façade
10 SitaPipe Acier inoxydable Coude
11 SitaMore Plaque pare-vapeur flexible
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaCompact mit SitaCompact Anstauelement im nicht belüfteten Dachaufbau
1 SitaCompact Dämmkörper
SitaCompact senkrecht bestehend aus:
2.1 Grundkörper Gully
2.2 Kiesfang
SitaCompact Anstauelement bestehend aus:
3.1 Grundkörper Anstauelement
3.2 Dichtring
SitaCompact Aufstockelement bestehend aus:
4.1 Grundkörper Aufstockelement
3.2 Dichtring
SitaCompact senkrecht bestehend aus:
2.1 Grundkörper Gully
2.2 Kiesfang
SitaCompact Anstauelement bestehend aus:
3.1 Grundkörper Anstauelement
3.2 Dichtring
SitaCompact Aufstockelement bestehend aus:
4.1 Grundkörper Aufstockelement
3.2 Dichtring
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
