SitaCompact
Воронка для балконов и террас
- Продукция
SitaCompact
Воронка для балконов и террас
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Теплоизоляция

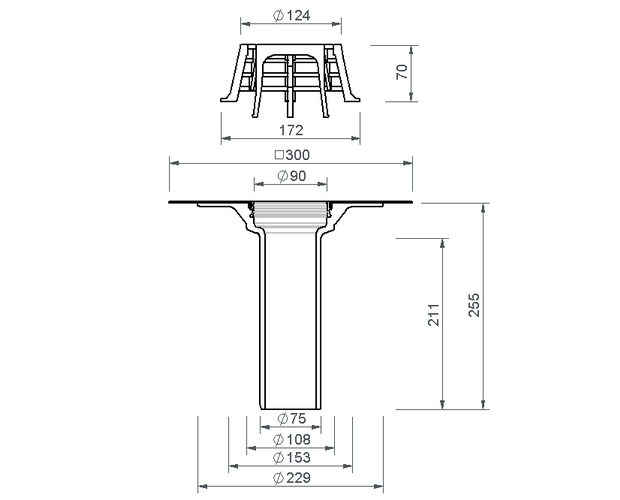

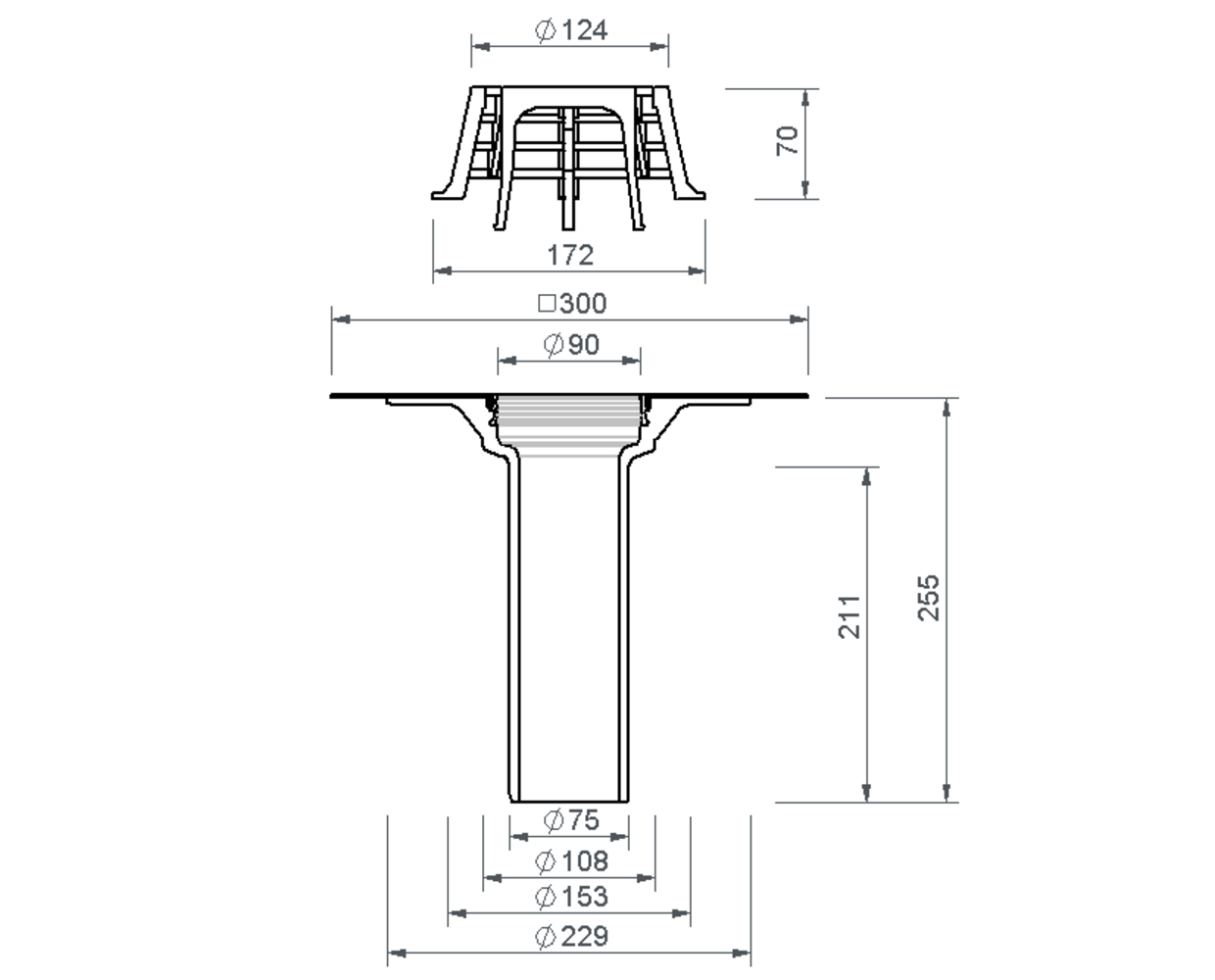

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) |
|---|---|---|
| 70 | 75 | 153 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Балконная воронка SitaCompact, вертикальная, из полиуретана, теплоизолированная согласно DIN EN 1253-2, номинальными диаметрами DN 70. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с вваренным соединительным фартуком (300 мм x 300 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя. В комплекте с листвоуловителем, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
SitaCompact в невентилируемой кровле с балконной насадкой SitaCompact и с террасной плиткой
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaCompact с подпорным кольцом в невентилируемой кровле с террасными плитами
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Подпорное кольцо SitaCompact, состоит из следующих элементов:
4.1 Подпорное кольцо
4.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 Регулируемые по высоте резинометаллические опоры
5.3 Рамка
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Подпорное кольцо SitaCompact, состоит из следующих элементов:
4.1 Подпорное кольцо
4.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 Регулируемые по высоте резинометаллические опоры
5.3 Рамка
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaCompact для основного водостока в невентилируемой кровле при настиле из плит на гравийной подушке
1 Изоляционная плита SitaCompact для воронки
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнение
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнение
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaCompact для основного водостока с балконной насадкой при настиле из плит на гравийной подушке без теплоизоляции
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Балконная насадка SitaCompact, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Элемент выравнивания высоты
3.3 Впускная решетка
4 Труба SitaPipe из высококачественной нержавеющей стали
2 SitaCompact, вертикальная
Балконная насадка SitaCompact, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Элемент выравнивания высоты
3.3 Впускная решетка
4 Труба SitaPipe из высококачественной нержавеющей стали
Вентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- несущая конструкция
Проходник SitaKaskade Fluid с SitaCompact для аварийного водостока в невентилируемой кровле
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Корпус
3.2 Уплотнительное кольцо
Подкладная рамка SitaDrain®, состоит из следующих элементов:
4.1 Рамка
4.2 Смотровая решетка
5 Проходник SitaKaskade Fluid
6 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
10 Отвод SitaPipe из высококачественной нержавеющей стали
11 Пароизоляционная плита SitaMore flex
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Корпус
3.2 Уплотнительное кольцо
Подкладная рамка SitaDrain®, состоит из следующих элементов:
4.1 Рамка
4.2 Смотровая решетка
5 Проходник SitaKaskade Fluid
6 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
10 Отвод SitaPipe из высококачественной нержавеющей стали
11 Пароизоляционная плита SitaMore flex
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
