SitaMore
Пароизоляционная плита

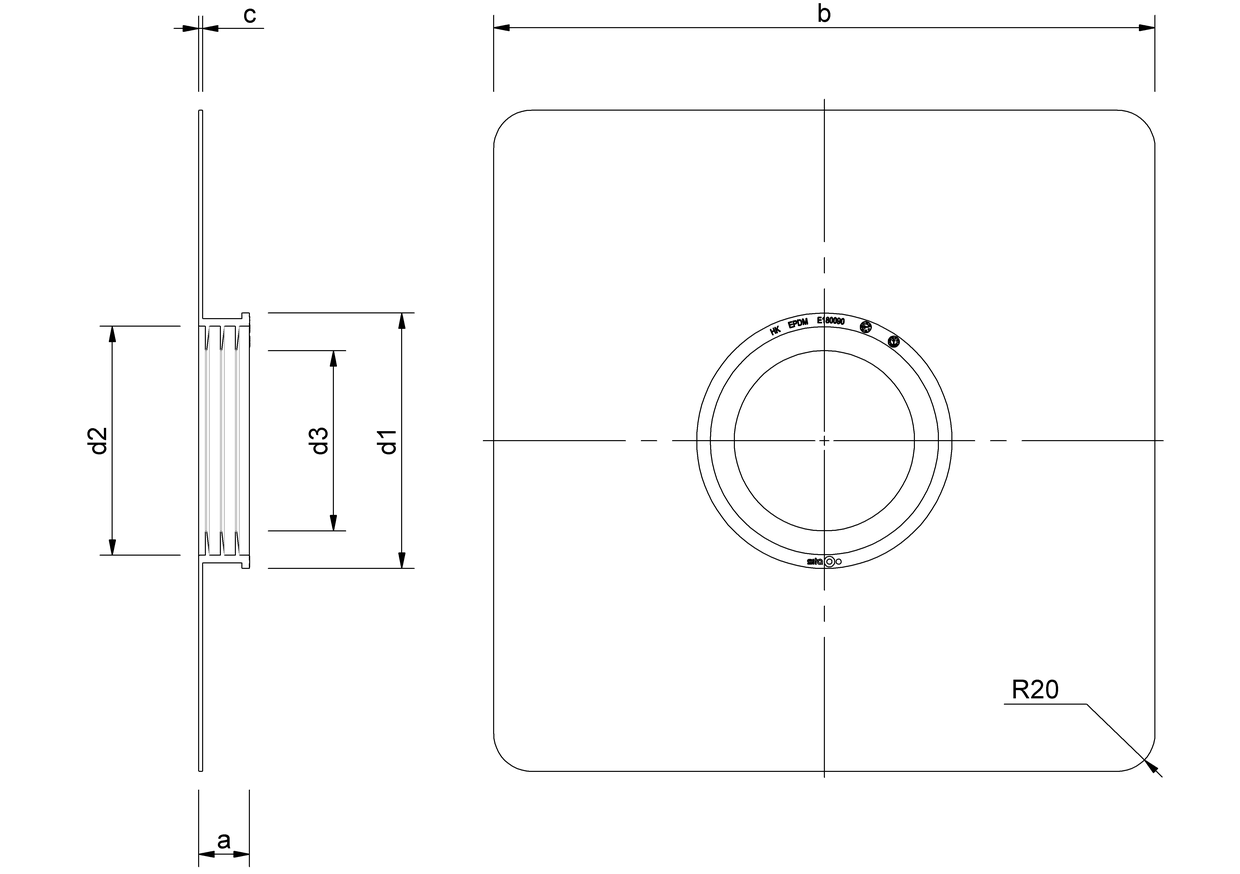

Номинальный диаметр DN | a (мм) | b (мм) | d1 (мм) | d2 (мм) | d3 (мм) |
---|---|---|---|---|---|
100 | 27 | 352 | 136 | 122 | 96 |
125 | 28 | 400 | 159 | 145 | 119 |
150 | 28 | 400 | 195 | 181 | 153 |
50 | 27 | 352 | 76 | 62 | 44 |
70 | 27 | 352 | 105 | 91 | 67 |

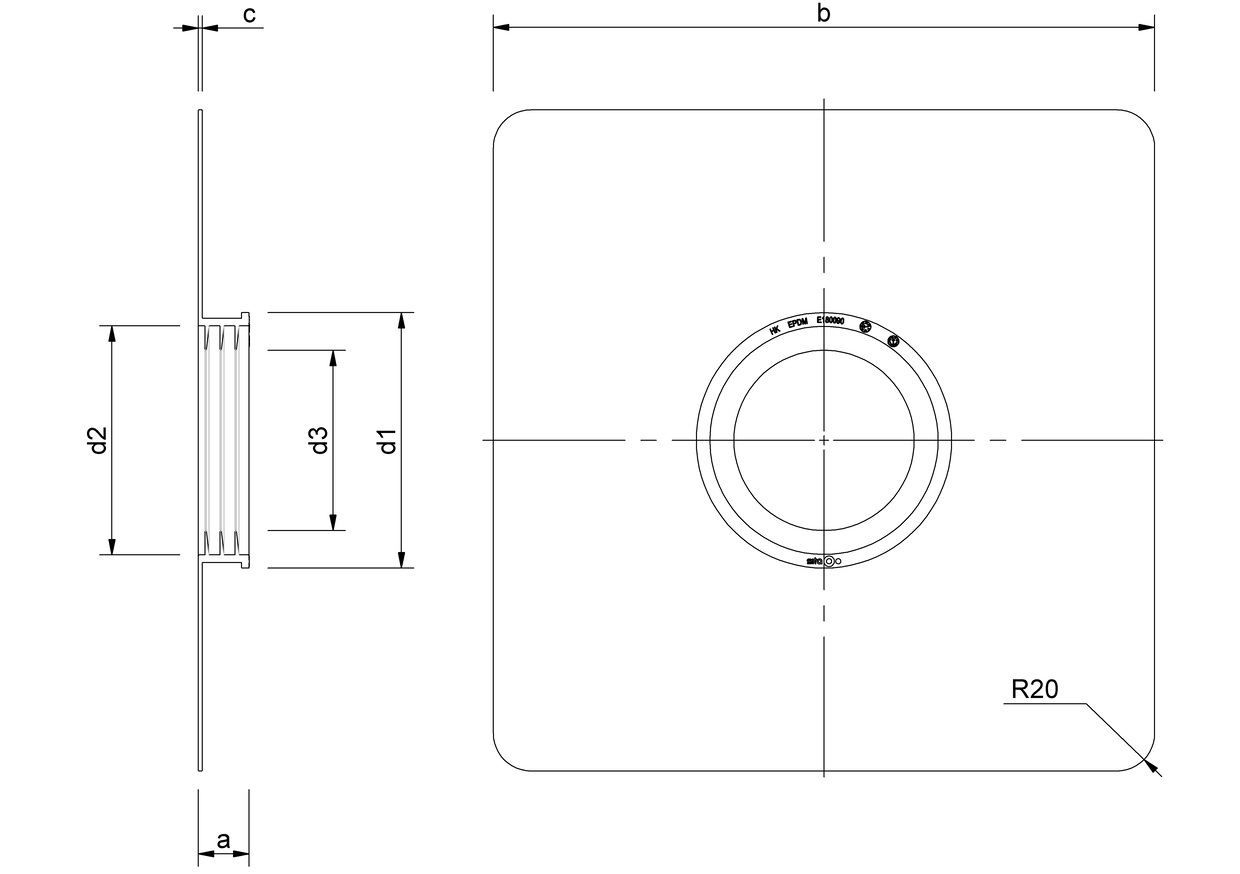

Номинальный диаметр DN | a (мм) | b (мм) | d1 (мм) | d2 (мм) | d3 (мм) |
---|---|---|---|---|---|
100 | 27 | 352 | 136 | 122 | 96 |
125 | 28 | 400 | 159 | 145 | 119 |
150 | 28 | 400 | 195 | 181 | 153 |
50 | 27 | 352 | 76 | 62 | 44 |
70 | 27 | 352 | 105 | 91 | 67 |
