SitaCompact
Надставной элемент
Свойства
- С теплоизоляцией
- Превосходная устойчивость к воздействиям УФ-/ИК-излучения
- Устойчивость к обычным воздействиям окружающей среды
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

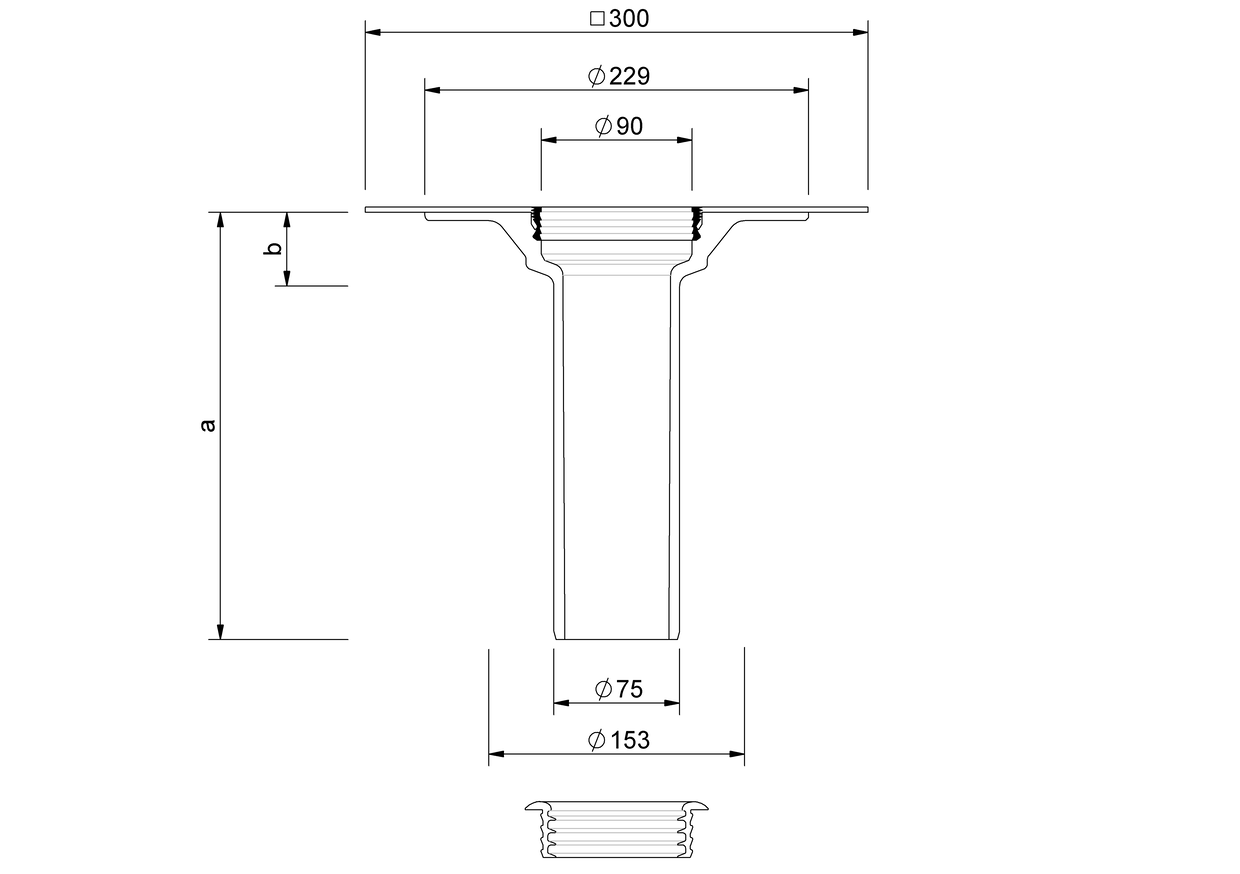

Технический чертеж
| a (мм) | b (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|
| 255 | 44 | 50 | 220 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Надставной элемент SitaCompact, из полиуретана, согласно DIN EN 1253-2, теплоизолированный, для слоя теплоизоляции толщиной 50 – 220 мм, с вваренным соединительным фартуком (300 мм x 300 мм) из материала по желанию заказчика, соответствующего материалу гидроизоляции кровли, с фиксаторным кольцом для дополнительной надежности крепления соединительного фартука и для крепления листвоуловителя, с многокромочным уплотнительным кольцом, защищающим от обратного подпора воды. Поставка и квалифицированный монтаж.
SitaCompact в невентилируемой кровле с балконной насадкой SitaCompact и с террасной плиткой
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaCompact с подпорным кольцом в невентилируемой кровле с террасными плитами
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Подпорное кольцо SitaCompact, состоит из следующих элементов:
4.1 Подпорное кольцо
4.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
Подпорное кольцо SitaCompact, состоит из следующих элементов:
4.1 Подпорное кольцо
4.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
