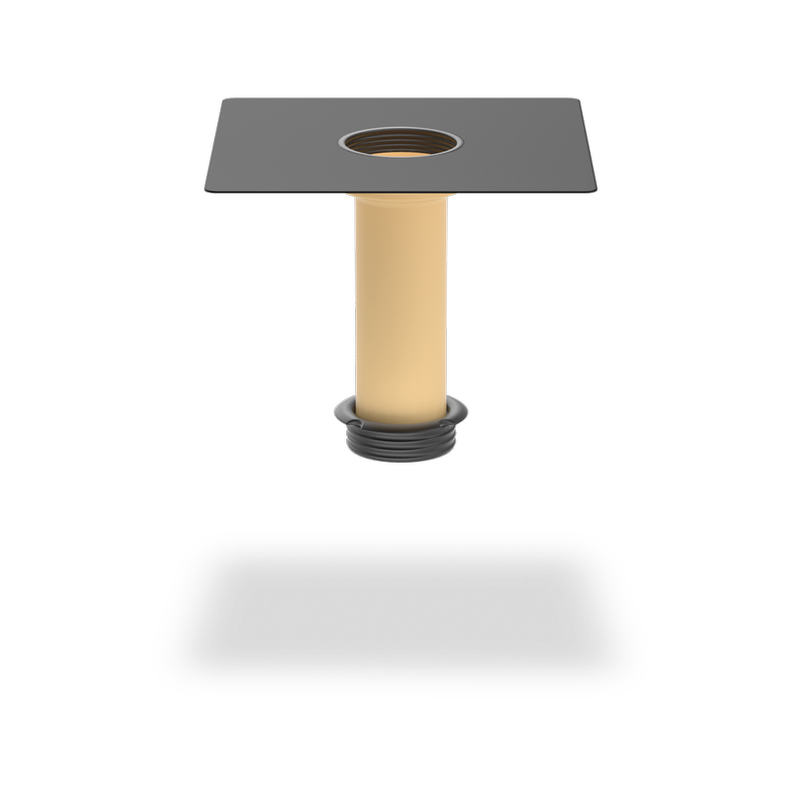

SitaCompact
Aufstockelement

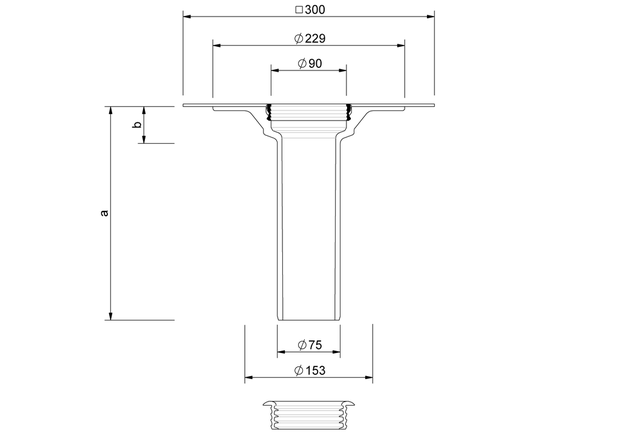

a (mm) | b (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
---|---|---|---|
255 | 44 | 50 | 220 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaCompact Aufstockelement, aus Polyurethan, nach DIN EN 1253-2, wärmegedämmt, für Dämmstoffstärken von 50 - 220 mm, mit eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfangs, inklusive mehrlippigem Dichtring zur Rückstausicherung, liefern und fachgerecht einbauen.
SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaCompact.pdfTechnische Zeichnungen
PDF TechnischeZeichnung_192600_de.pdf DWG TZ_DB_SitaCompact_Aufstockelement_50_220.dwgEinbauanleitung
PDF Einbauanleitung_SitaCompact_SitaCarport_E280001.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
