SitaCompact
element nadbudowy
Atrybuty
- Izolacja termiczna
- Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR)
- Odporny na typowe zanieczyszczenia środowiska
- Odporny na wstrząsy i uderzenia
- Wykonane z trwałych materiałów

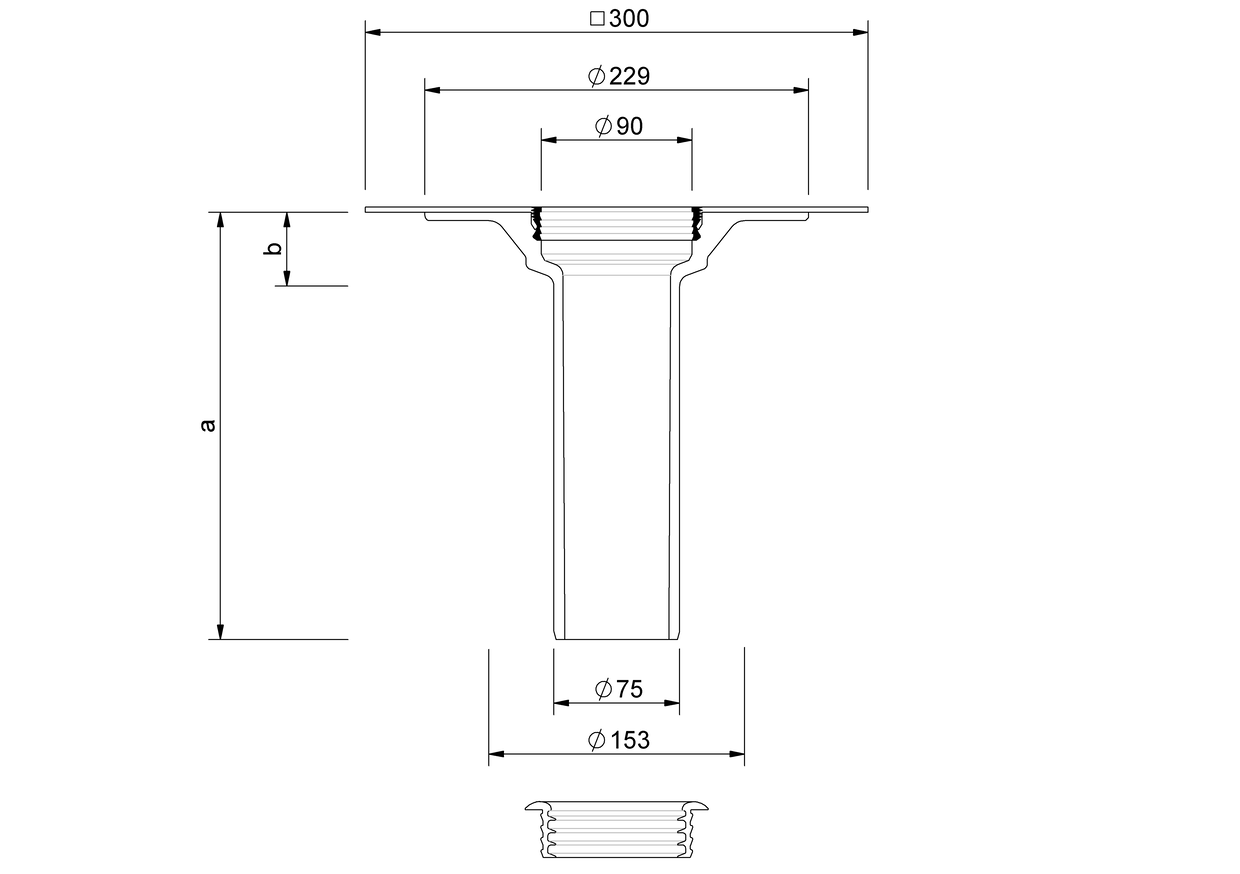

Rysunek techniczny
| a (mm) | b (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
|---|---|---|---|
| 255 | 44 | 50 | 220 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Element nadbudowy SitaCompact, z poliuretanu, wg DIN EN 1253-2, izolowany termicznie, dla termoizolacji o grubości od 50 do 220 mm, z wbudowanym, wybranym kołnierzem przyłączeniowym (300 mm x 300 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego oraz do mocowania osadnika żwiru, w zestawie wielowargowy pierścień uszczelniający do zabezpieczenia przed przepływem zwrotnym, dostawa i profesjonalny montaż.
SitaCompact dla konstrukcji dachowych niewentylowanych z nakładką balkonową SitaCompact i okładziną płytową
1 Korpus termoizolacyjny SitaCompact
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Nasadka balkonowa SitaCompact składa się z następujących elementów:
4.1 Kratka górna
4.2 Obudowa
4.3 Sito drenażowe
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Nasadka balkonowa SitaCompact składa się z następujących elementów:
4.1 Kratka górna
4.2 Obudowa
4.3 Sito drenażowe
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- okładziną płytową na wspornikach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaCompact z pierścieniem spiętrzającym w niewentylowanej konstrukcji dachowej
1 Korpus termoizolacyjny SitaCompact
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Pierścień spiętrzający SitaCompact składa się z następujących elementów:
4.1 Pierścień spiętrzający
4.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Rura SitaPipe ze stali szlachetnej
8 Kolanko SitaPipe ze stali szlachetnej
9 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Pierścień spiętrzający SitaCompact składa się z następujących elementów:
4.1 Pierścień spiętrzający
4.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Rura SitaPipe ze stali szlachetnej
8 Kolanko SitaPipe ze stali szlachetnej
9 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- okładziną płytową na wspornikach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
