SitaDSS Fireguard®
Avaloir coupe-feu
- Produits
-
DSS
-
Avaloir coupe-feu

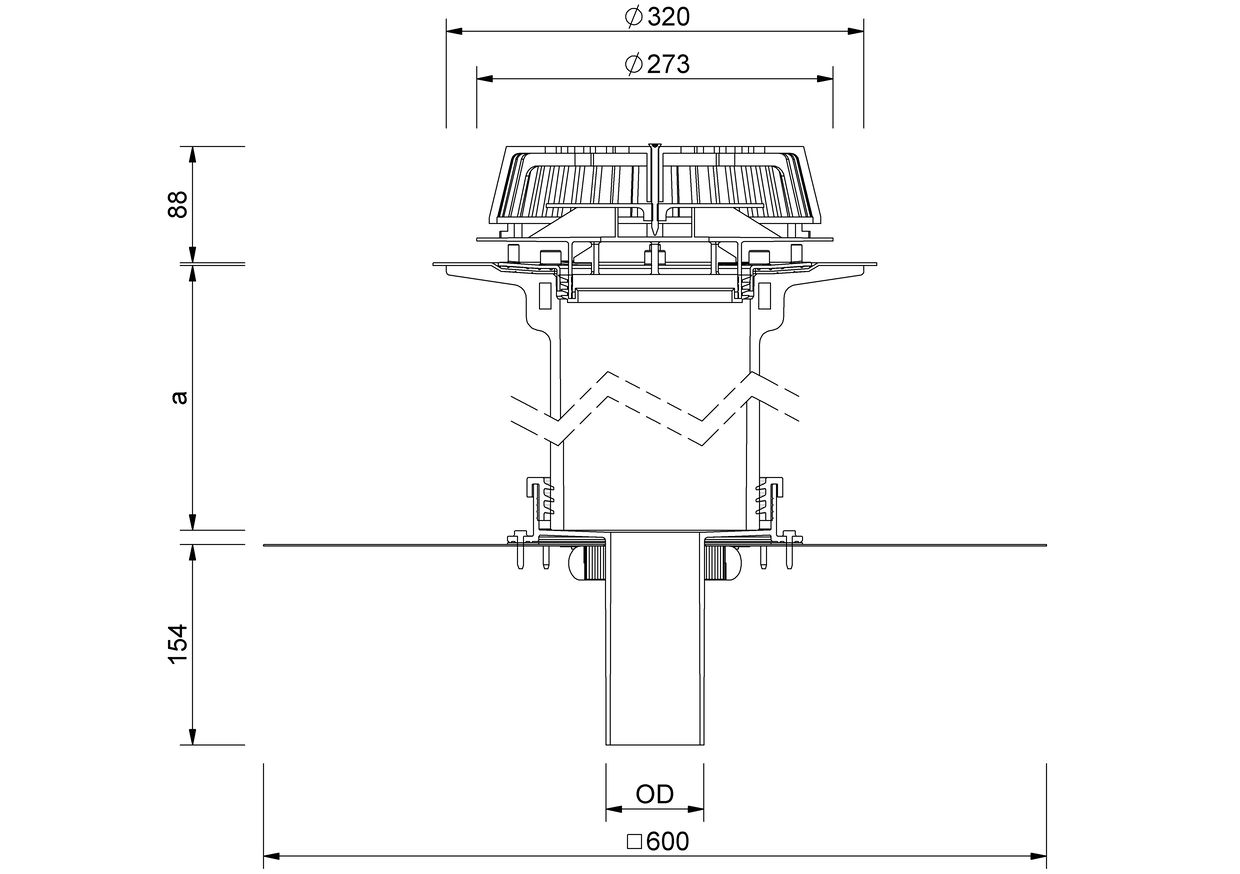

Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
---|---|---|---|---|---|
70 | 75 | 185 | 150 x 150 | 105 | 570 |

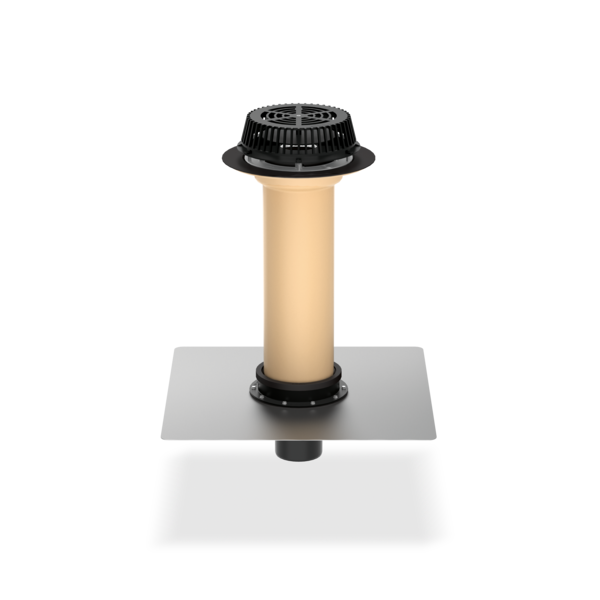

SitaDSS Fireguard® Bride à visser avec dispositif Airstop, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut, selon DIN 18234 parties 3 et 4, en deux parties. Se compose de : corps en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, selon NBN EN 1253-2. Avec élément de surélévation pour épaisseurs d’isolant de 105 à 570 mm en PUR, avec construction à bride à visser et arrêt de gravier avec dispositif Airstop. Permet le raccordement direct de tuyaux PE (soudage bord à bord ou avec manchon électrosoudable), pour l’évacuation dépressionnaire, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Complet, fourniture et pose selon les règles de l'art.
SitaDSS Fireguard® dans une structure non ventilée
1.1 Tôle de renfort
1.2 Manchon d’étanchéité
1.3 Vis autoperceuse
1.4 Joint
1.5 Manchon coupe-feu
1.6 Corps de base en PE
1.7 Élément de surélévation
1.8 Arrêt de gravier
1.9 Dispositif Airstop
1.10 Bague de fixation pour Airstop
2 SitaDSS Tuyau en PE
3 SitaDSS Rail Rail de montage
4 SitaDSS Rail Suspension rigide
5 SitaDSS Clamp Unité de fixation
6 SitaDSS PE Manchon électrosoudable
7 SitaDSS PE Embranchement 45°
8 SitaDSS PE Coude 88,5°
9 SitaDSS PE Raccord de réduction
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
You can adjust the cookie settings here.
SitaDSS Fireguard® | N° d'article | ||||
---|---|---|---|---|---|
Bride à visser avec dispositif Airstop |
|||||
DN 70 | Bride à visser | 550 mm | F302499 | Voir le produit |
