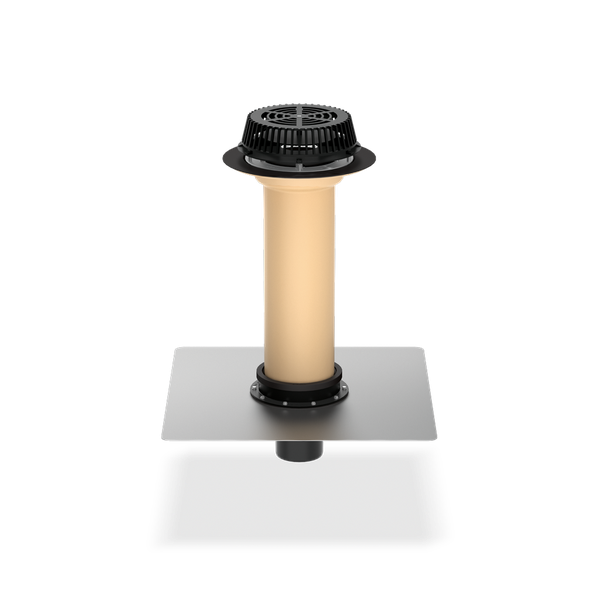

SitaDSS Fireguard®
Brandwerende dakkolken
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

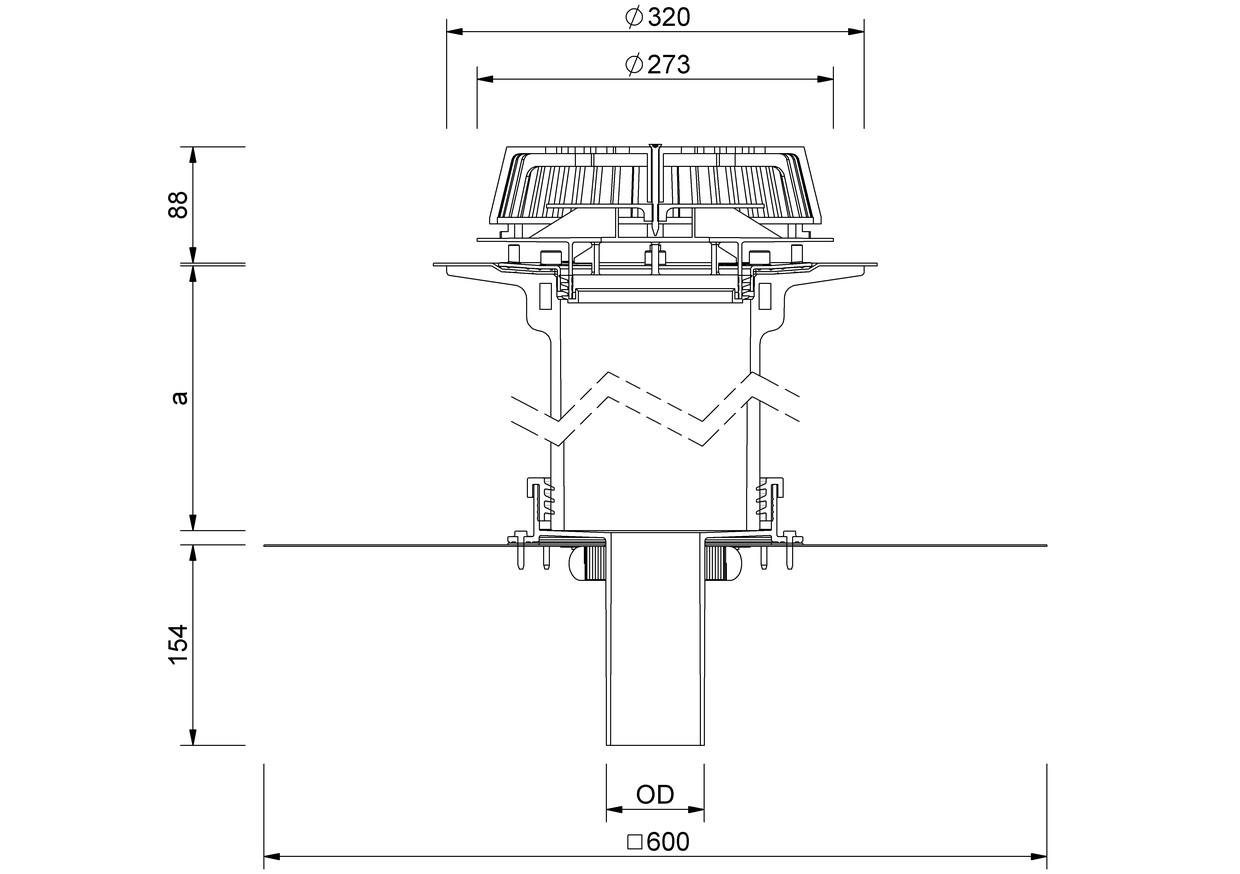

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | Uitsparingsmaat (mm x mm) | Min. overbrugging van thermische isolatie (mm) | Max. overbrugging van thermische isolatie (mm) |
|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |
SitaDSS Fireguard® schroefflens met Airstop als brandpreventie en beveiliging tegen brandoverslag en -doorslag uit onderliggende bouwlagen via kleine (doorvoer)openingen conform NBN 18234, deel 3 en 4. Tweedelig, bestaande uit: PE-afvoerelement, kraag voor bevestiging aan versterkingsplaat en inklemmen van het dampscherm, conform NBN EN 1253-2. Inclusief verhogingselement voor 105 tot 570 mm isolatiedikte. Uit PUR met schroefflens en grindvang met Airstop. Voor directe aansluiting op PE-buizen (met stuiklasverbinding of elektrolasmof) voor afvoer in onderdruk. Inclusief afdichtslabbe en versterkingsplaat conform NBN EN 1090-4 met voorgemonteerde brandwerende slabbe. Compleet leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |

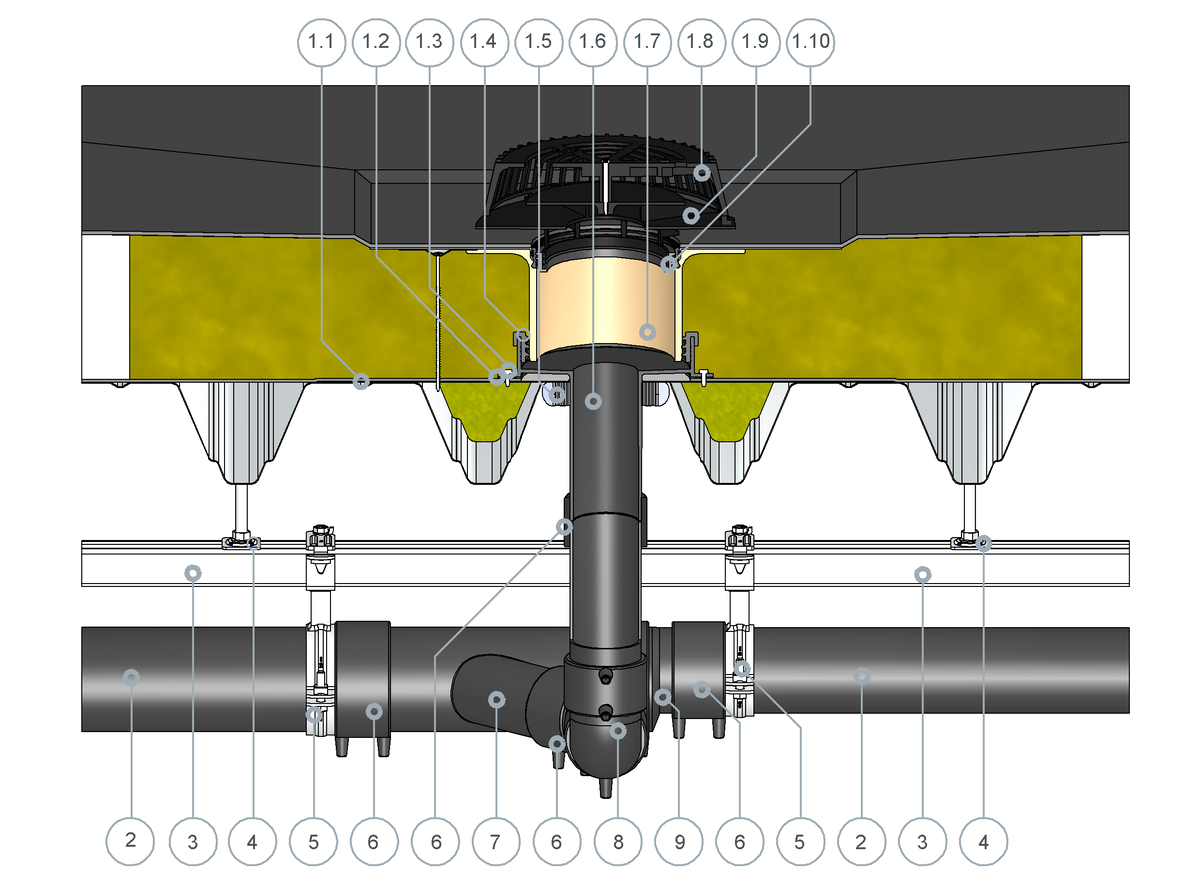

SitaDSS Fireguard® voor niet-geventileerde dakopbouw
1.1 Versterkingsplaat
1.2 Afdichtslabbe
1.3 Boorschroef
1.4 Afdichting
1.5 Brandwerende slabbe
1.6 PE-afvoerelement
1.7 Verhogingselement
1.8 Grindvanger
1.9 Airstop
1.10 Airstop bevestigingsring
2 SitaPipe PE-buis
3 SitaDSS Rail montagerail
4 SitaDSS Rail starre ophanging
5 SitaDSS Clamp bevestiging
6 SitaPipe PE-elektrolasmof
7 SitaPipe PE-aftakking, 45°
8 SitaPipe PE-bocht 88,5°
9 SitaPipe PE verloopstuk
- Afdichting

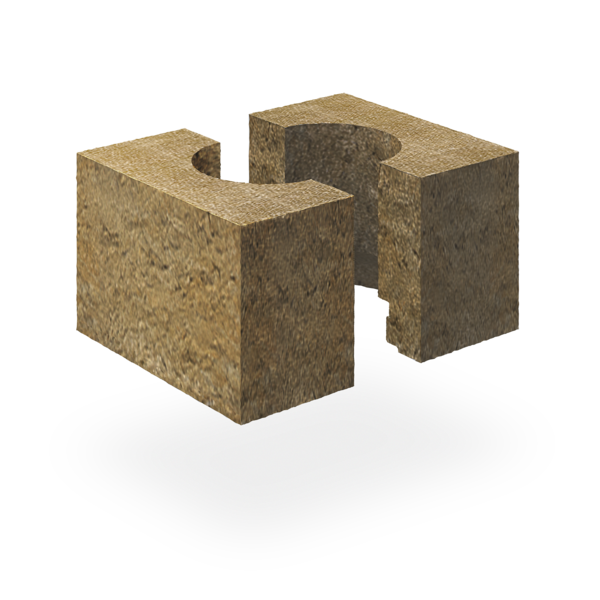

- Onbrandbare thermische isolatie, min. 1,0 m x 1,0 m
- Dampscherm
- Onbrandbare profielvulling
- Geprofileerde staalplaat
You can adjust the cookie settings here.

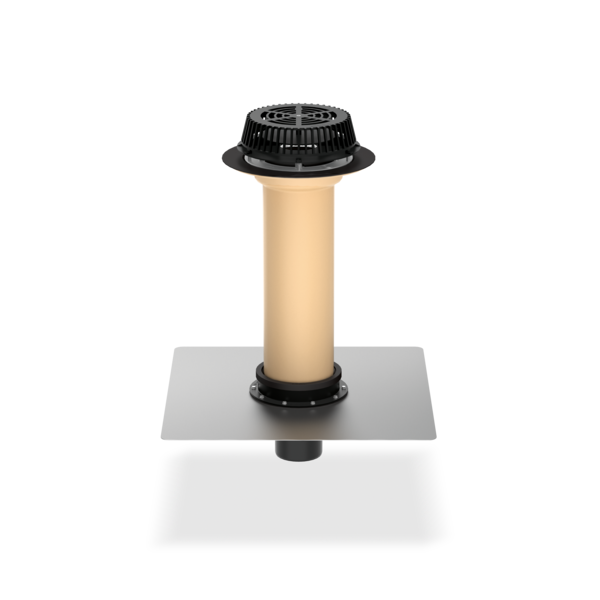

| SitaDSS Fireguard® | Artikelnummer | ||||
|---|---|---|---|---|---|
Schroefflens met Airstop | |||||
| DN 70 | Schroefflens | 550 mm | F302499 | Product tonen |
