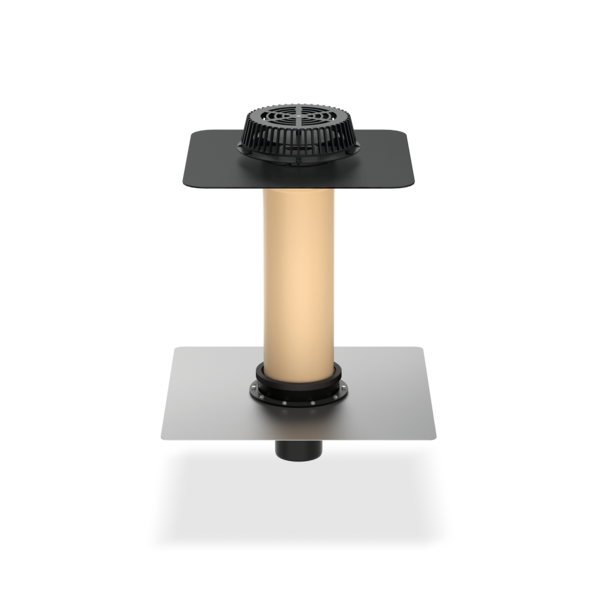

SitaDSS Fireguard®
Avaloir coupe-feu
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

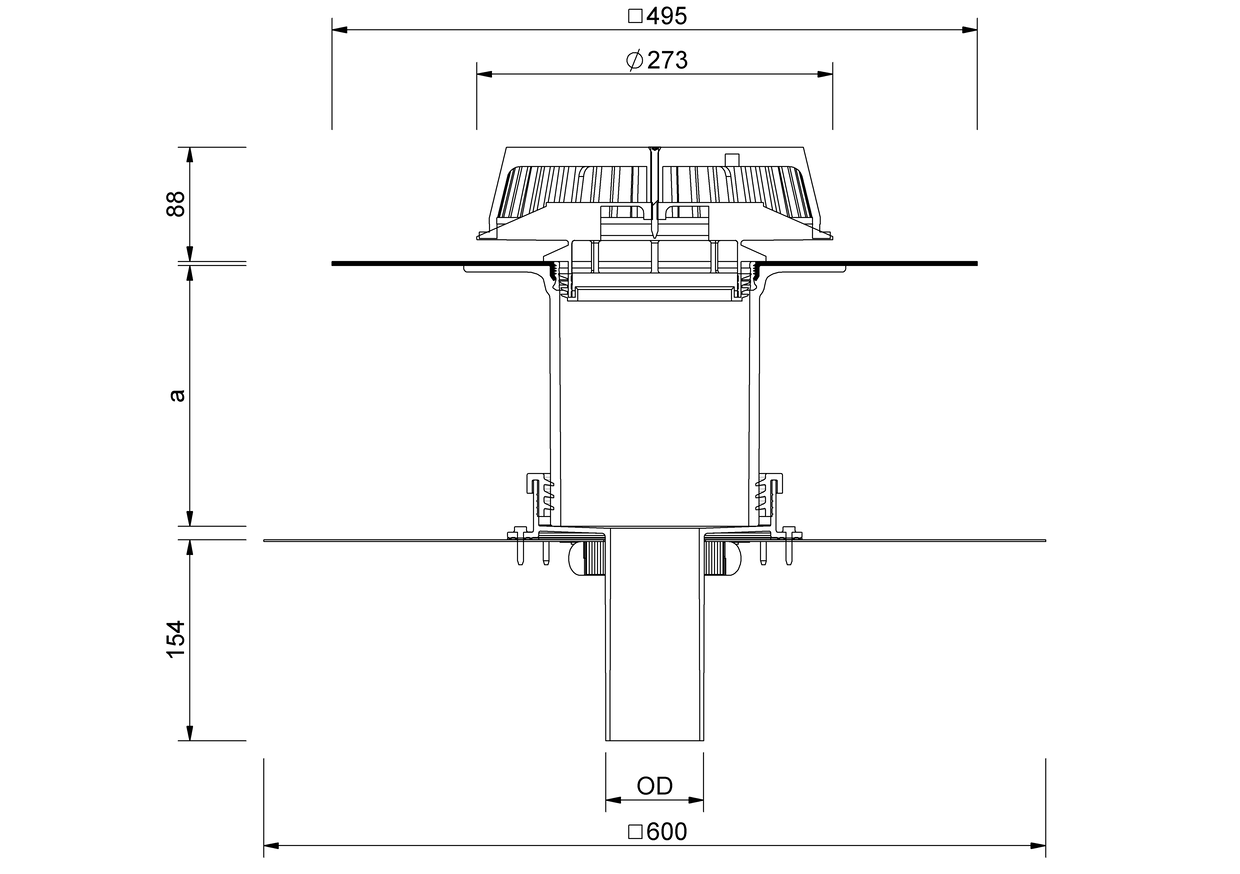

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
SitaDSS Fireguard® avec dispositif Airstop, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut, selon DIN 18234 parties 3 et 4, en deux parties. Se compose de : corps en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, selon NBN EN 1253-2. Avec élément de surélévation pour épaisseurs d’isolant de 65 à 210 mm ou de 105 à 570 mm, en PUR avec grand manchon de raccordement adapté et arrêt de gravier avec dispositif Airstop. Permet le raccordement direct de tuyaux PE (soudage bord à bord ou avec manchon électrosoudable), pour l’évacuation dépressionnaire, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Complet, fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 70 | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
SitaDSS Fireguard® dans une structure non ventilée
1.1 Tôle de renfort
1.2 Manchon d'étanchéité
1.3 Vis autoperceuse
1.4 Joint

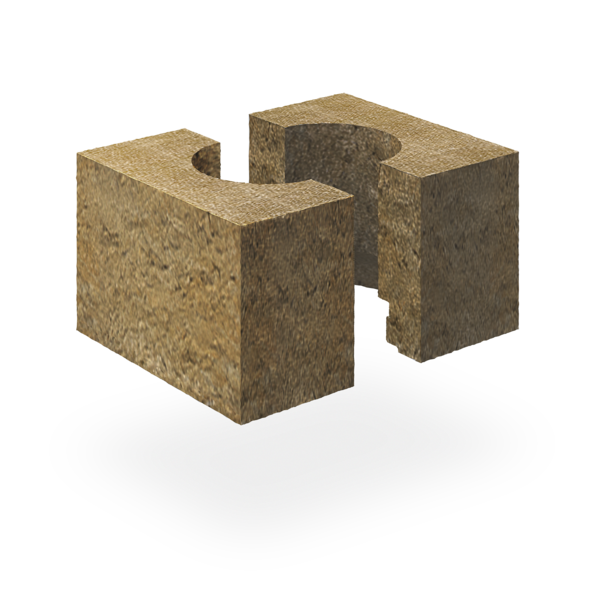

1.5 Manchon coupe-feu
1.6 Corps de base
1.7 Élément de surélévation
1.8 Arrêt de gravier
1.9 Dispositif Airstop
1.10 Bague de fixation
2 SitaPipe PE Tuyau
3 SitaDSS Rail Rail de montage
4 SitaDSS Rail Suspension rigide
5 SitaDSS Clamp Nécessaire de fixation
6 SitaPipe PE Manchon électrosoudable
7 SitaPipe PE Embranchement 45°
8 SitaPipe PE Coude 88,5°
9 SitaPipe PE Raccord de réduction
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
