SitaDSS Fireguard®
Противопожарная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

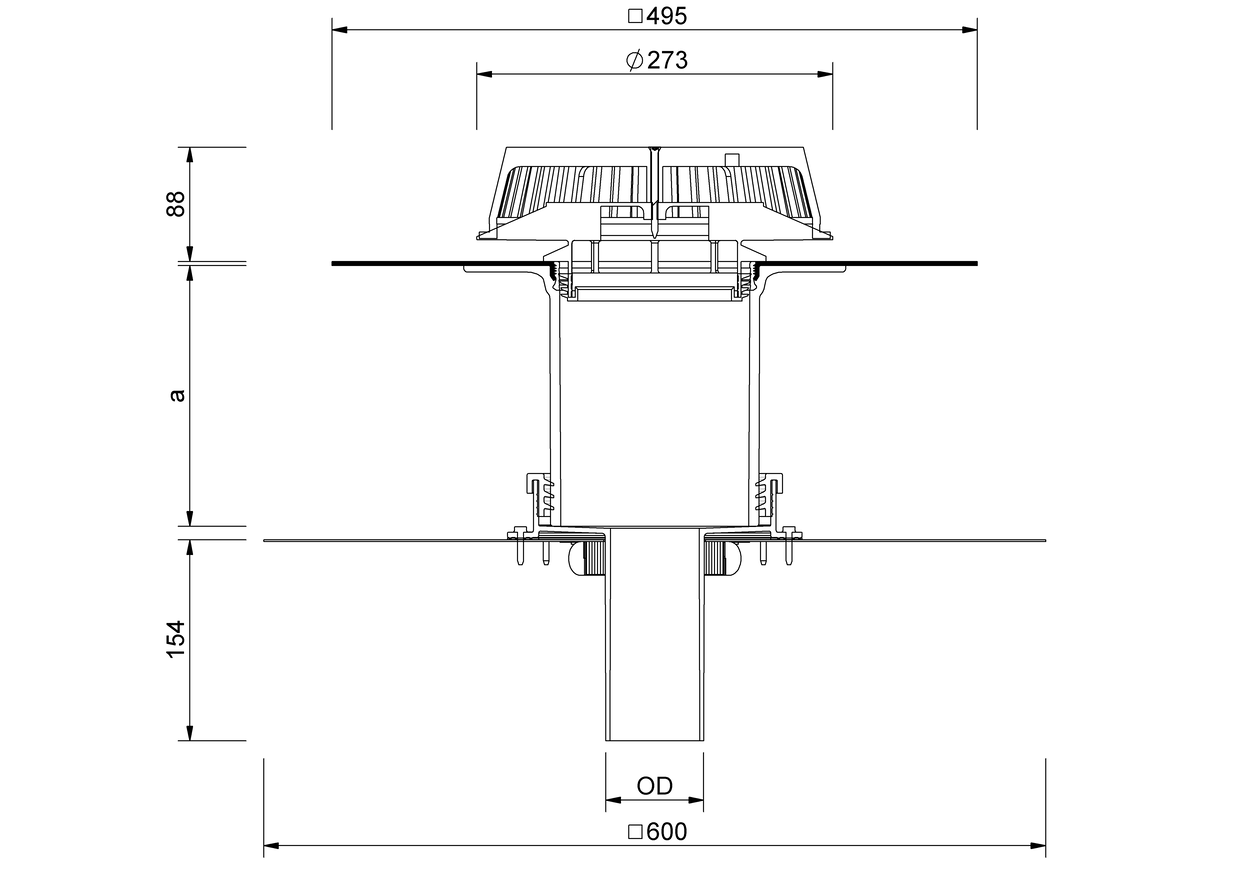

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | Размер выемки (мм x мм) | a (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
SitaDSS Fireguard® с элементом Airstop, для мероприятий по пожарозащите и предотвращения распространения огня снизу через малые отверстия в кровле согласно DIN 18234, часть 3 и 4, двухкомпонентная, в составе: Корпус из ПЭ, с манжетой для крепления к усилительной пластине и фиксации пароизоляции согласно DIN EN 1253-2. Включая надставной элемент для теплоизоляции высотой от 65 до 210 мм или 105 до 570 мм из полиуретана с большим соединительным фартуком и листвоуловителем с элементом Airstop. Для прямого подключения к ПЭ-трубам (с помощью сварки встык или электросварной муфты), для вакуумного водостока, с уплотнительной манжетой и усилительной пластиной согласно DIN EN 1090-4 с собранной противопожарной манжетой, поставка в комплекте и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 70 | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 200 мм | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 550 мм | 0.7 | 1.6 | 2.5 | 3.5 | 4.5 | 6.1 | 7.6 | 11.8 | 16 | 16.6 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |

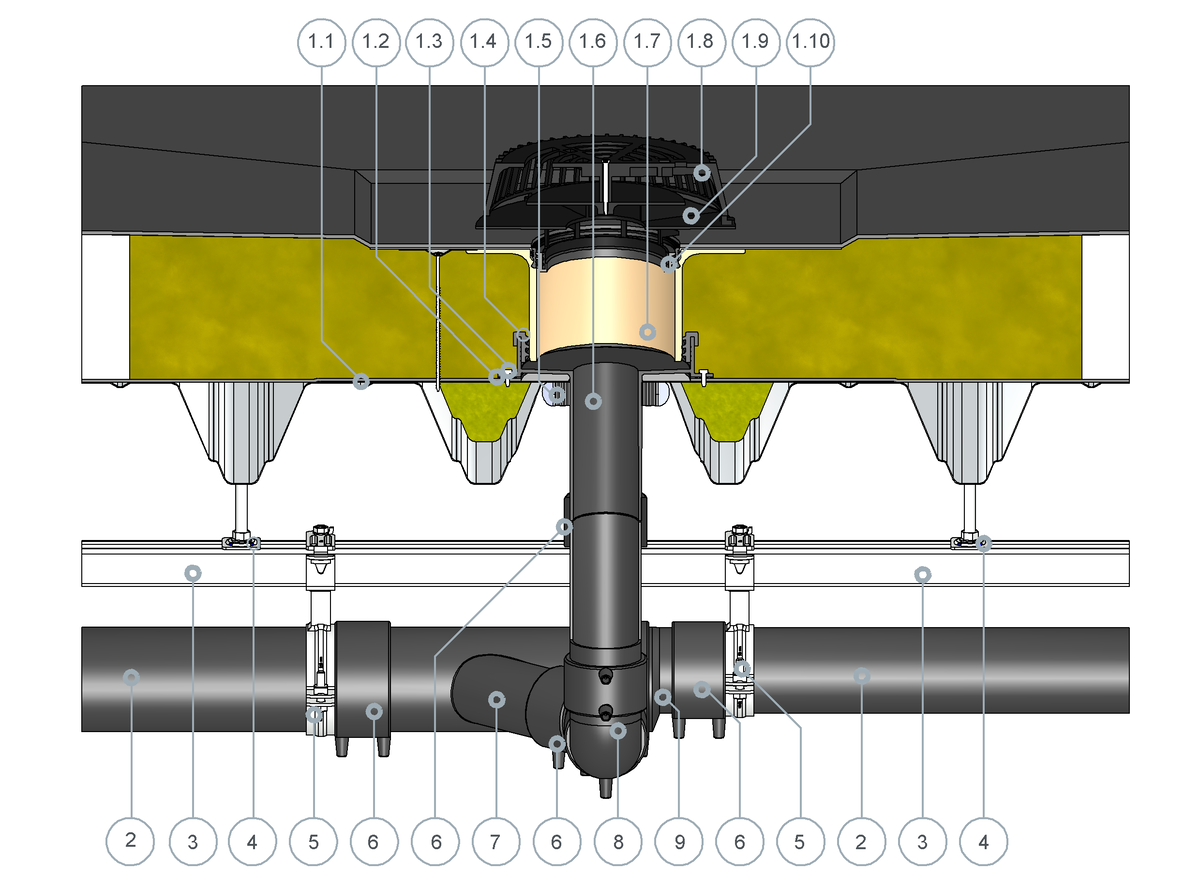

SitaDSS Fireguard® в невентилируемой кровле
1.1 Усилительная пластина
1.2 Уплотнительная манжета
1.3 Саморез
1.4 Уплотнение
1.5 Противопожарная манжета
1.6 Корпус из ПЭ
1.7 Надставной элемент
1.8 Листвоуловитель
1.9 Airstop
1.10 Крепежное кольцо элемента Airstop
2 Труба SitaPipe РЕ
3 Монтажная шина SitaDSS Rail
4 Подвес SitaDSS Rail, жесткий
5 Узел крепления SitaDSS Clamp
6 Электросварная муфта SitaPipe PE
7 Тройник 45° SitaPipe PE
8 Отвод 88,5° SitaPipe PE
9 Понижающий переходник SitaPipe РЕ
- гидроизоляция
- огнестойкая теплоизоляция, мин. 1,0 м x 1,0 м
- пароизоляция
- не горючий профильный наполнитель
- стальной трапециевидный профиль
