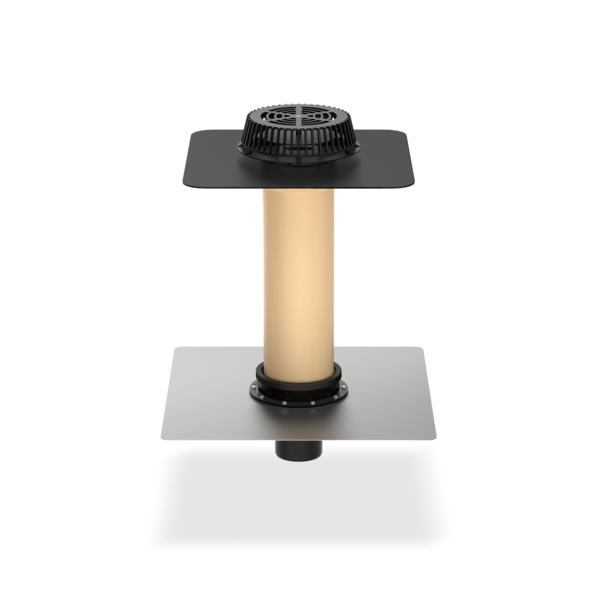

SitaDSS Fireguard®
Brandschutzgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

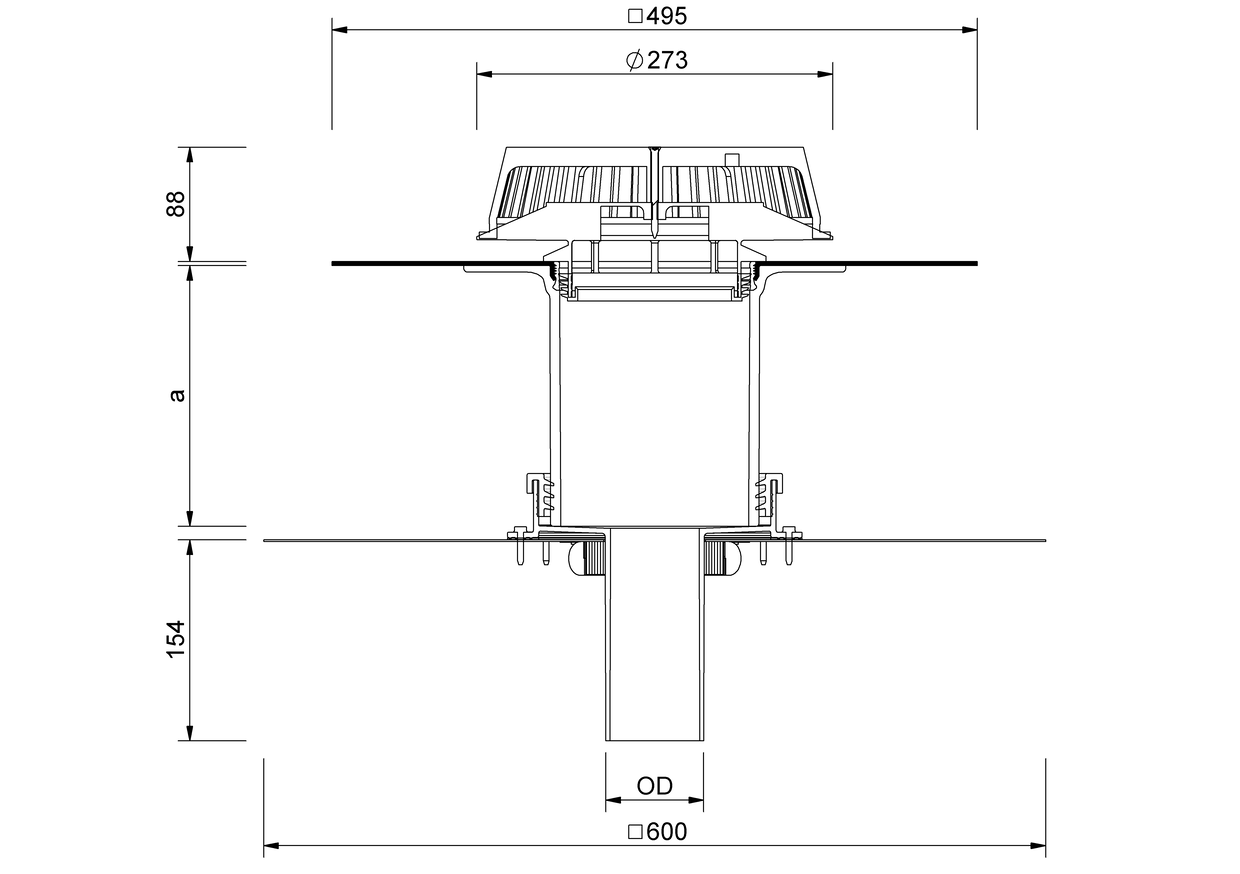

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | Aussparungsmaß (mm x mm) | a (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
SitaDSS Fireguard® mit Airstop für den vorbeugenden Brandschutz und zur Verhinderung einer Brandweiterleitung von unten bei kleinen Durchdringungen nach DIN 18234 Teil 3 u. 4, zweiteilig, bestehend aus: PE-Grundkörper, Kragen zur Fixierung am Verstärkungsblech und zum Einklemmen der Dampfsperre, nach DIN EN 1253-2. Inklusive Aufstockelement für Dämmstoffstärken von 65 mm bis 210 mm oder 105 mm bis 570 mm aus PUR mit großer Wunschanschlussmanschette und Kiesfang mit Airstop. Zum direkten Anschluss an PE-Rohre (Stumpfschweißung oder mit Elektroschweißmuffe), zur Druckströmungsentwässerung, mit Dichtmanschette und Verstärkungsblech nach DIN EN 1090-4, mit vormontierter Brandschutzmanschette, komplett liefern und fachgerecht einbauen.

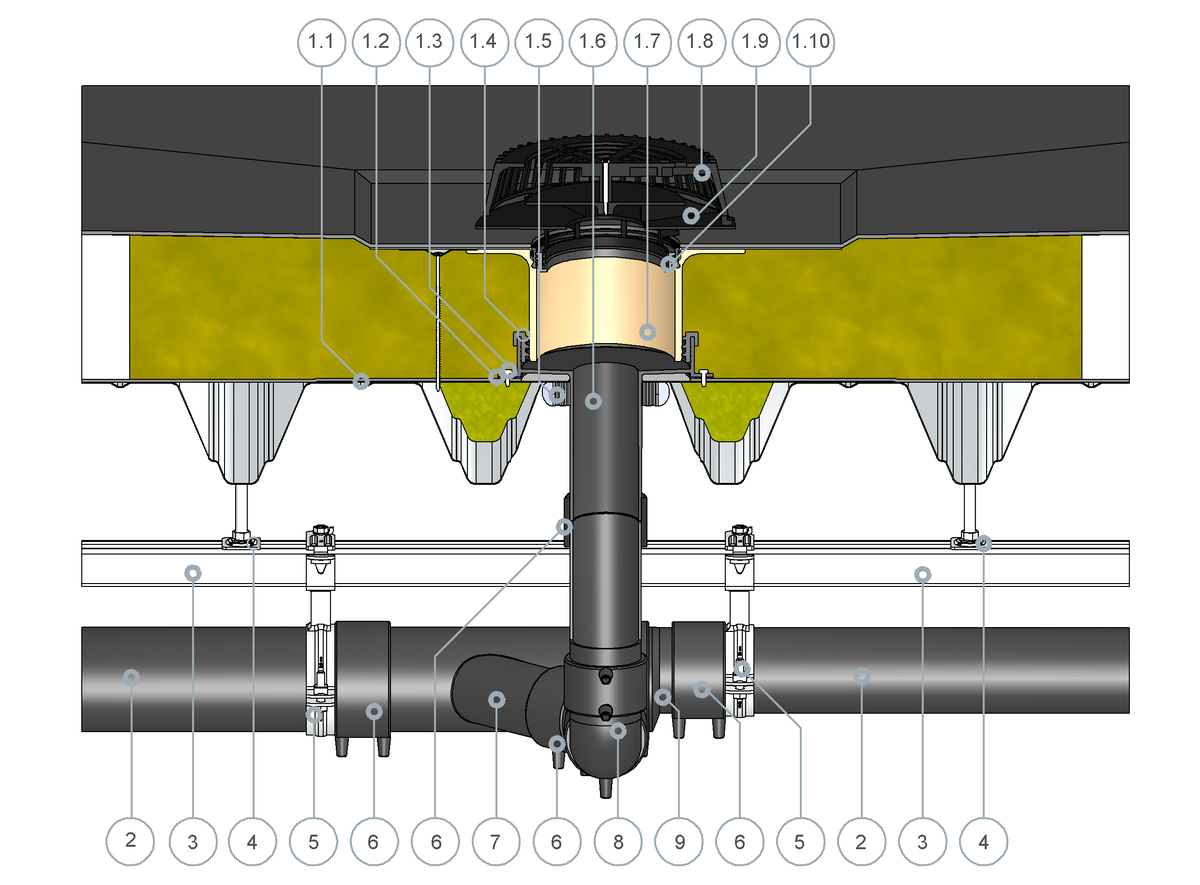

SitaDSS Fireguard® im nicht belüfteten Dachaufbau
1.1 Verstärkungsblech
1.2 Dichtmanschette
1.3 Bohrschraube
1.4 Dichtung
1.5 Brandschutzmanschette
1.6 PE-Grundkörper
1.7 Aufstockelement
1.8 Kiesfang
1.9 Airstop
1.10 Airstop Befestigungsring
2 SitaDSS PE-Rohr
3 SitaDSS Rail Montageschiene
4 SitaDSS Rail Aufhängung starr
5 SitaDSS Clamp Befestigungseinheit
6 SitaDSS PE Elektroschweißmuffe
7 SitaDSS PE Abzweig 45°
8 SitaDSS PE Bogen 88,5°
9 SitaDSS PE Reduzierstück
- Abdichtung

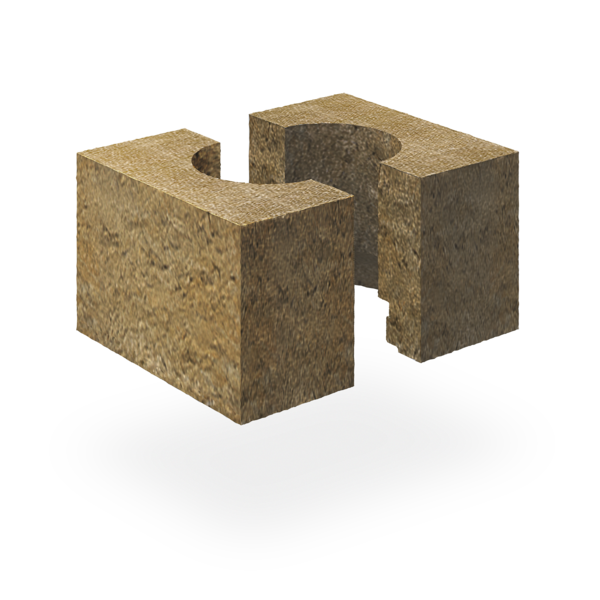

- Wärmedämmung nicht brennbar, min. 1,0 m x 1,0 m
- Dampfsperre
- Nicht brennbare Profilfüller
- Stahltrapezprofil
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaDSS_Fireguard.pdfEinbaubeispiele
PDF SitaDSS_Fireguard_im_nicht_beluefteten_Dachaufbau.pdfEinbauanleitung
PDF Einbauanleitung_SitaFireguard_E280010.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
