SitaDSS Fireguard®
Odpływ przeciwpożarowy

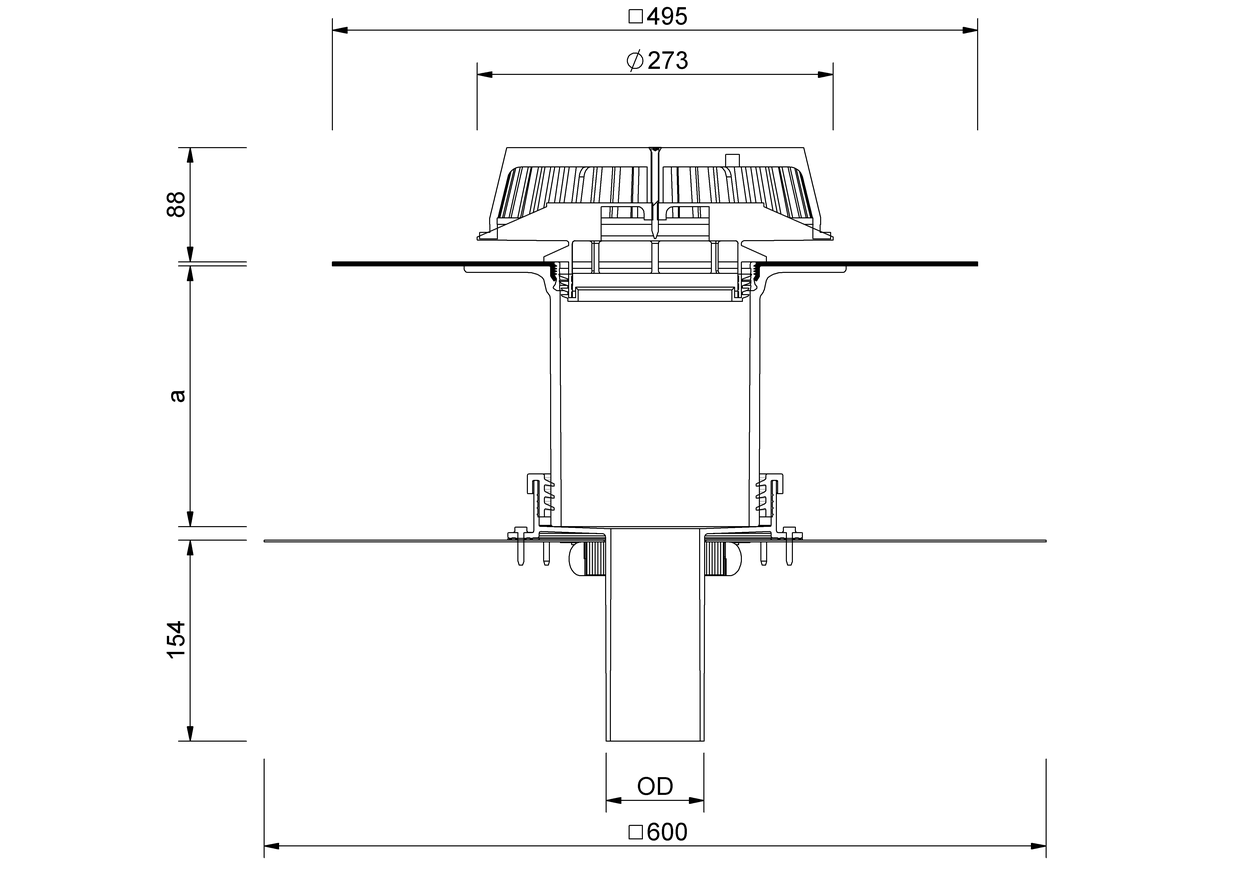

Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | Otwór roboczy (mm x mm) | a (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
---|---|---|---|---|---|---|
70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |

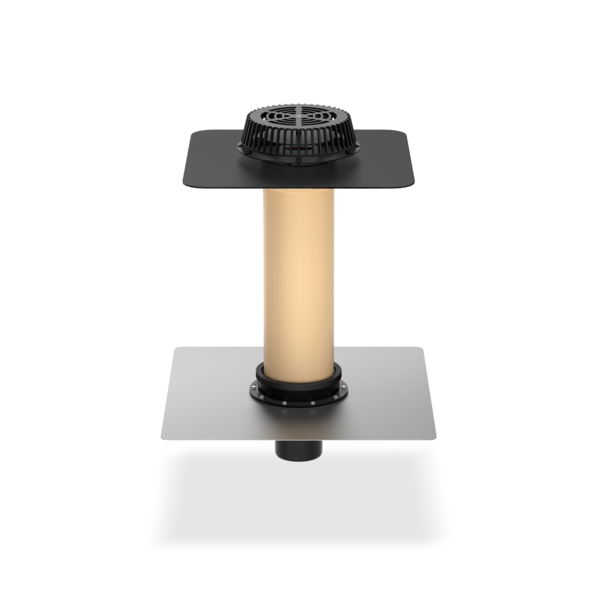

SitaDSS Fireguard® z blokadą Airstop do zapobiegania pożarom i rozprzestrzenianiu się pożarów od dołu przy małych przejściach przez dach wg DIN 18234 część 3 i 4, dwuczęściowy, składa się z następujących elementów: Korpus podstawowy PE, kołnierz do mocowania do blachy wzmacniającej oraz do mocowania paroizolacji, wg DIN EN 1253-2. Z elementem nadbudowy do termoizolacji o grubości od 65 mm do 210 mm lub od 105 mm do 570 mm, z pianki PUR, z dużym wybranym kołnierzem przyłączeniowym oraz osadnikiem żwiru z blokadą Airstop. Do bezpośredniego łączenia rur PE (zgrzewanie doczołowe lub ze złączką elektrooporową), do odwadniania podciśnieniowego, z kołnierzem uszczelniającym i blachą wzmacniającą wg DIN EN 1090-4, ze wstępnie zamontowanym kołnierzem przeciwpożarowym, kompletna dostawa i profesjonalny montaż.
SitaDSS Fireguard® w niewentylowanej konstrukcji dachowej
1.1 Blacha wzmacniająca
1.2 Kołnierz uszczelniający
1.3 Wkręt samowiercący
1.4 Uszczelka
1.5 Kołnierz przeciwpożarowy
1.6 Korpus podstawowy PE
1.7 Element spiętrzający
1.8 Koszyk żwirowy
1.9 Blokada Airstop
1.10 Blokada Airstop – pierścień mocujący
2 SitaDSS Rura PE
3 Szyna montażowa SitaDSS Rail
4 Zawieszenie do szyny SitaDSS, sztywne
5 Zacisk mocujący SitaDSS
6 Elektromufa SitaDSS PE
7 Trójnik SitaDSS PE 45°
8 Kolanko SitaDSS PE 88,5°
9 Kształtka redukcyjna SitaDSS PE
- uszczelnieniem

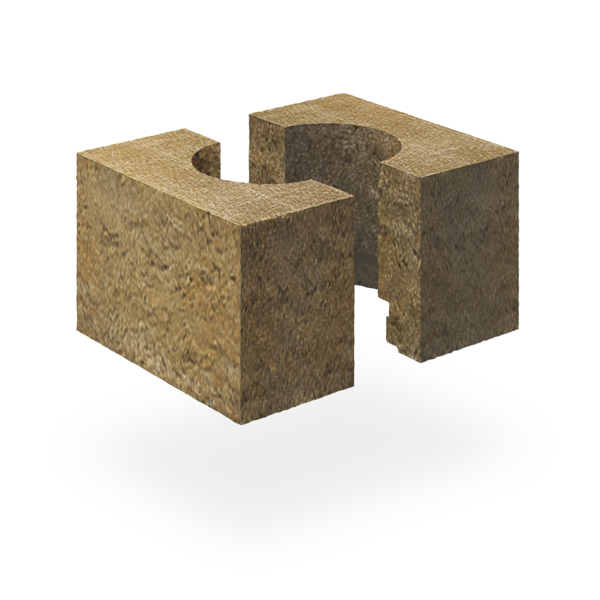

- niepalną izolacją cieplną, min. 1,0 m × 1,0 m
- paroizolacją
- niepalnymi wypełniaczami profili
- profilem ze stali trapezowej
