SitaDSS Profi

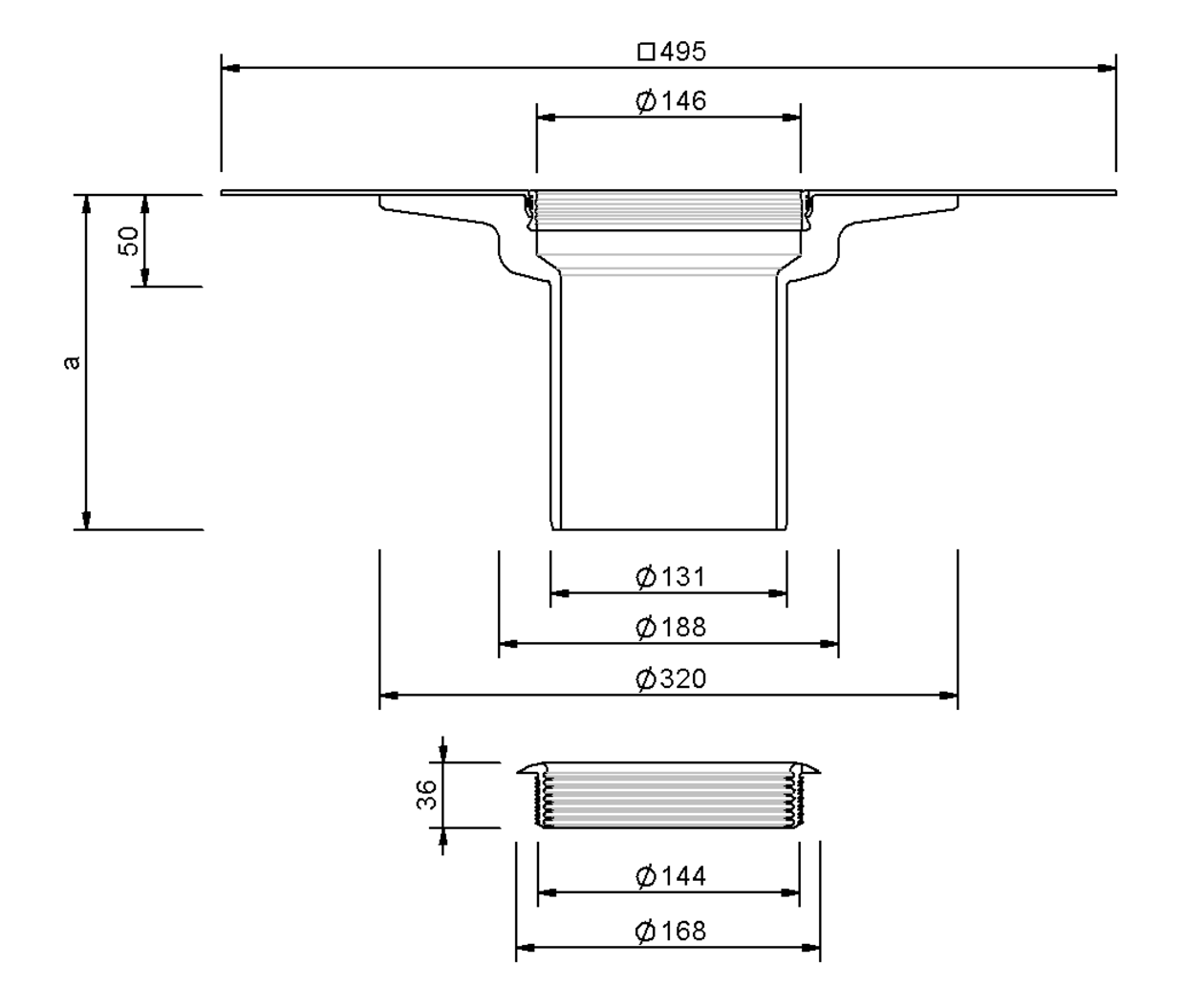

Rehausse
a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
---|---|---|
185 | 60 | 150 |
255 | 60 | 220 |
355 | 60 | 320 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaDSS Profi Élément de surélévation, en polyuréthane, selon NBN EN 1253-2, calorifuge, pour épaisseurs d'isolant de 120 à 220 mm. Avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement. Complet, avec bague d’étanchéité multilèvre pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.
SitaDSS Profi dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaDSS PE Manchon électrosoudable
9 SitaDSS PE Embranchement
10 SitaDSS PE Coude
11 SitaDSS PE Raccord de réduction
12 SitaDSS PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaDSS PE Manchon électrosoudable
9 SitaDSS PE Embranchement
10 SitaDSS PE Coude
11 SitaDSS PE Raccord de réduction
12 SitaDSS PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Profi avec SitaDSS Profi Élément de retenue pour l’évacuation de secours dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
