SitaDSS Profi
element nadbudowy

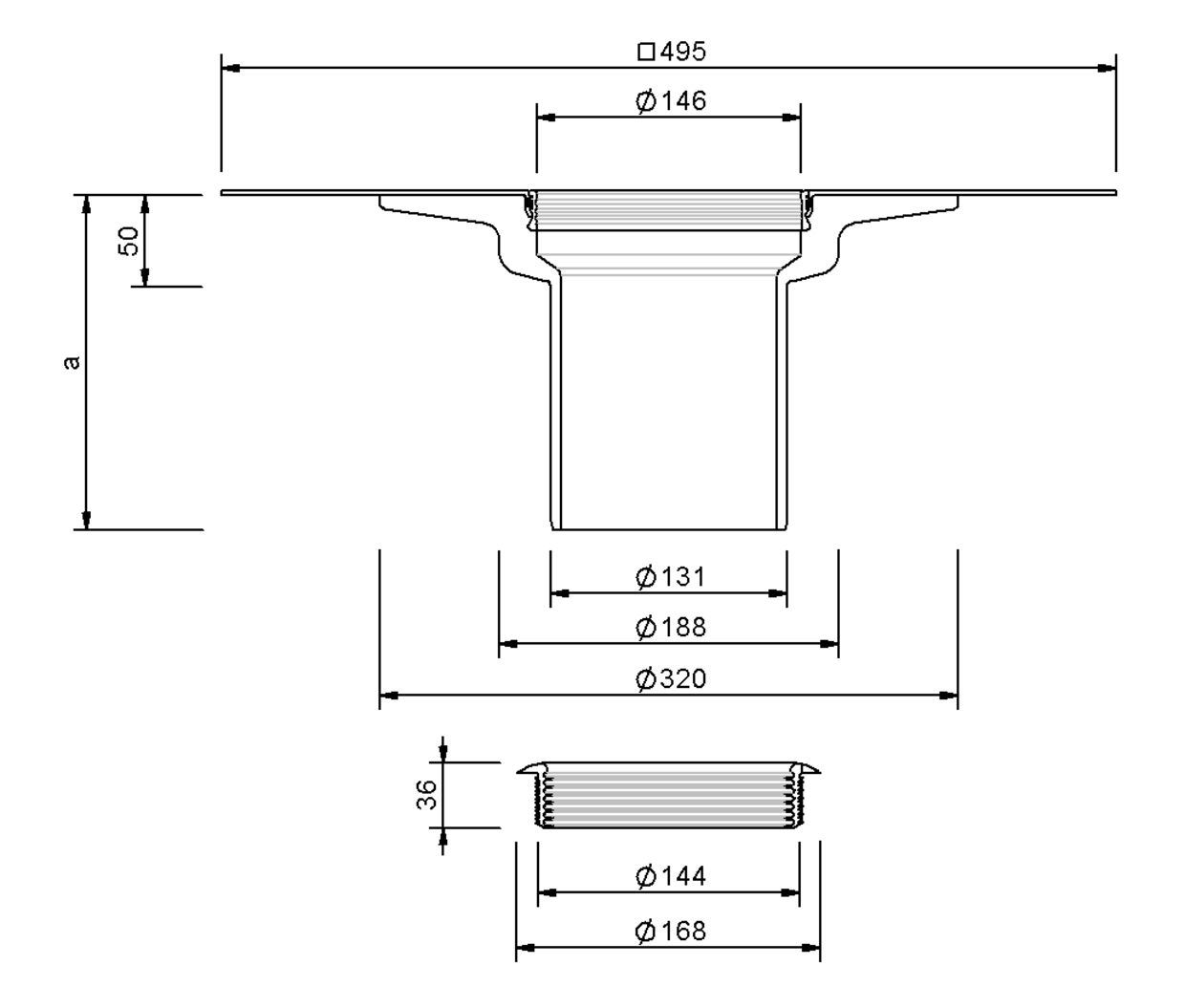

a (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
---|---|---|
185 | 60 | 150 |
255 | 60 | 220 |
355 | 60 | 320 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Element nadbudowy SitaDSS Profi, z poliuretanu, wg DIN EN 1253-2, izolowany termicznie, do termoizolacji o grubości od 120 do 220 mm. Z dużym, wbudowanym, wybranym kołnierzem przyłączającym (495 mm x 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego. W zestawie wielowargowy pierścień uszczelniający do zabezpieczenia przed przepływem zwrotnym, dostawa i profesjonalny montaż.
SitaDSS Profi w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 PE Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący blokadę Airstop
2.4 Koszyk żwirowy
2.5 Blokada Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie do szyny SitaDSS
7 Zacisk SitaDSS
8 Elektromufa SitaDSS PE
9 Trójnik SitaDSS PE
10 Kolano SitaDSS PE
11 Kształtka redukcyjna SitaDSS PE
12 Rura SitaDSS PE
SitaDSS Profi składa się z następujących elementów:
2.1 PE Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący blokadę Airstop
2.4 Koszyk żwirowy
2.5 Blokada Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie do szyny SitaDSS
7 Zacisk SitaDSS
8 Elektromufa SitaDSS PE
9 Trójnik SitaDSS PE
10 Kolano SitaDSS PE
11 Kształtka redukcyjna SitaDSS PE
12 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
