SitaDSS Profi
Aufstockelement
Eigenschaften
- Wärmegedämmt
- Hervorragende Witterungsstabilität (UV-/IR-Strahlung)
- Widerstandsfähig gegenüber üblichen Einflüssen aus Umweltbelastungen
- Stoß- und schlagfest
- Langlebig

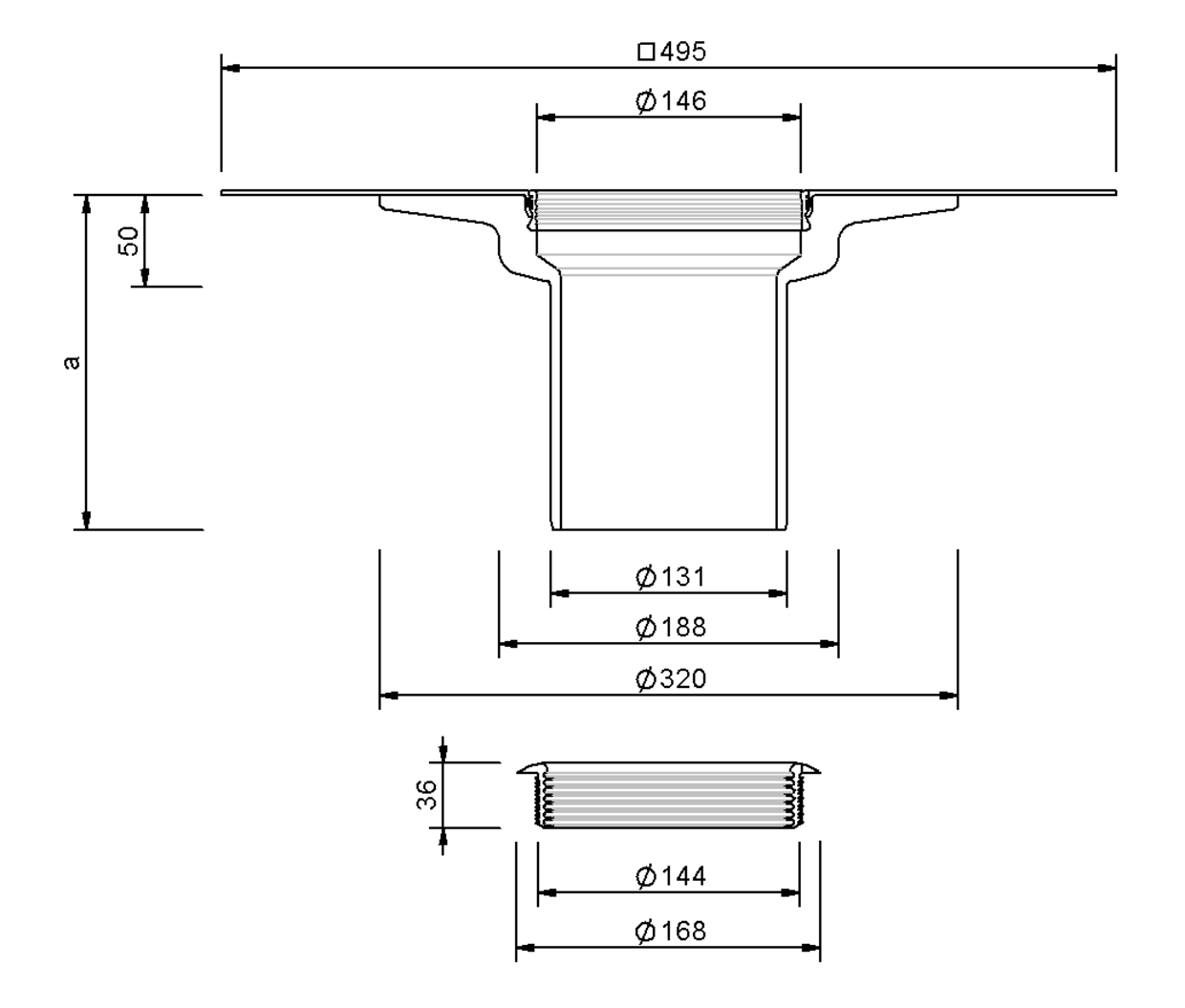

Technische Zeichnung
| a (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|
| 255 | 60 | 220 |
| 185 | 60 | 150 |
| 355 | 60 | 320 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaDSS Profi Aufstockelement, aus Polyurethan, nach DIN EN 1253-2, wärmegedämmt, für Dämmstoffstärken von 120 - 220 mm. Mit großer, eingeschäumter Wunschanschlussmanschette (495 mm x 495mm), passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette. Komplett inklusive mehrlippigem Dichtring zur Rückstausicherung, liefern und fachgerecht einbauen.
SitaDSS Profi im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Profi mit SitaDSS Profi Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
