SitaEasy Go

Arrêt de gravier

Caractéristiques

Facile à poser
Réglable en hauteur

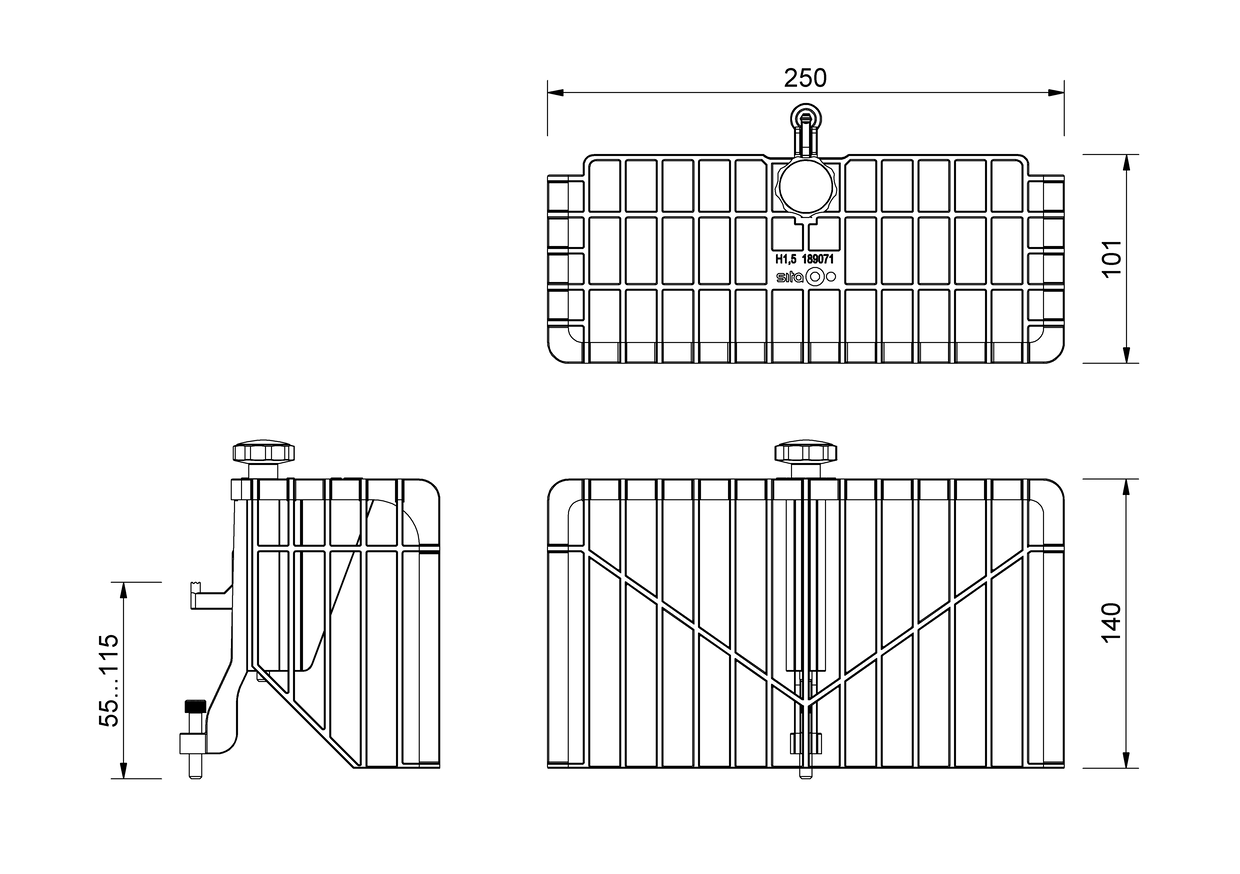

Schéma technique

Texte explicatif Exemples d'installation

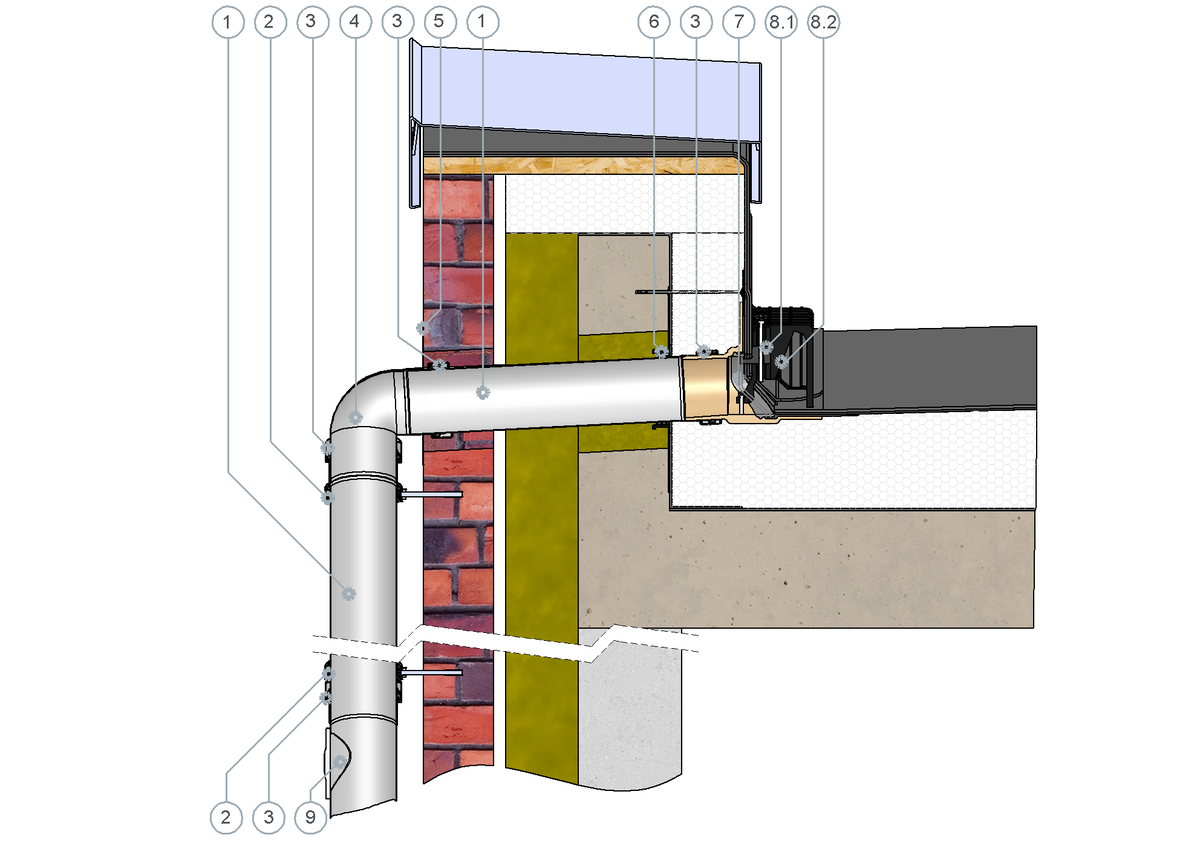

SitaEasy Go pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go

SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier

9 SitaPipe Acier inoxydable Tuyau de nettoyage

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

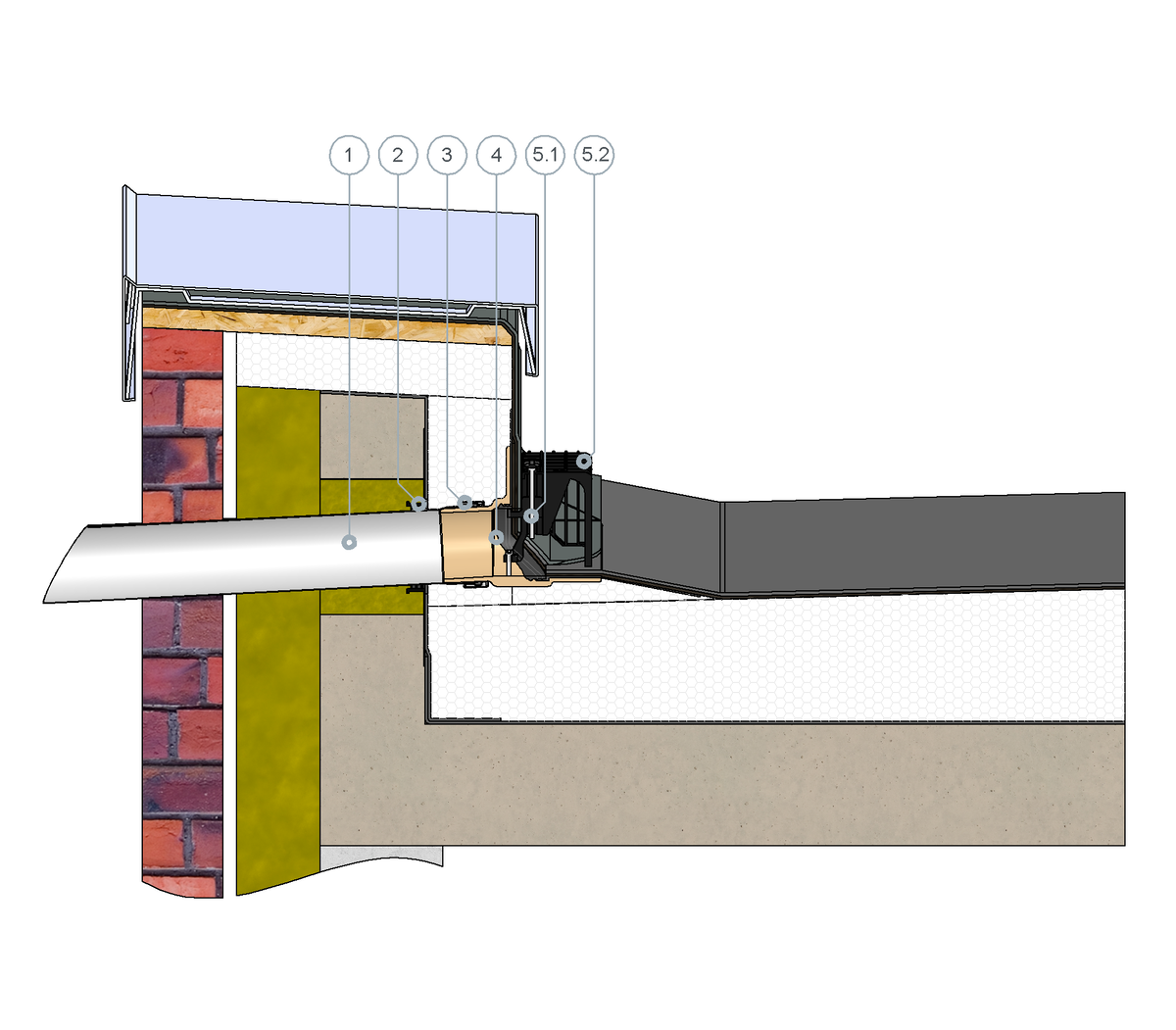

SitaEasy Go pour l’évacuation de secours rehaussé dans une toiture non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Go

SitaEasy Go Arrêt de gravier se compose de :
5.1 Dispositif d’arrêt
5.2 Panier pour arrêt de gravier

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaEasy Go		N° d'article
Arrêt de gravier
Arrêt de gravier	Pour DN 70 / DN 100	189071	Voir le produit
