SitaIndra
Avaloir d'évacuation de secours
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

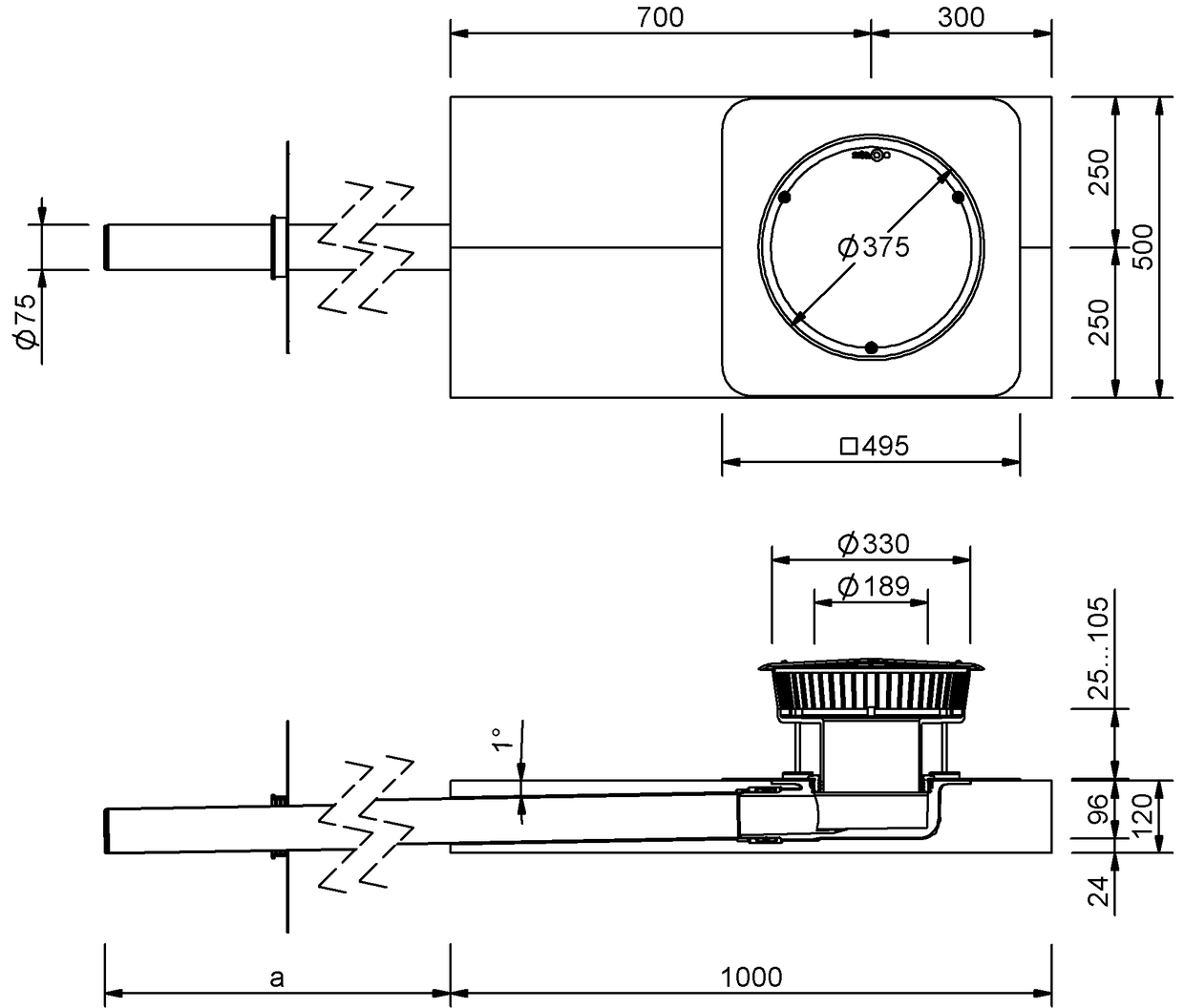

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
SitaIndra Avaloir d'acrotère, sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, en diamètre nominal DN 70, débit de 3,6 l/s pour un niveau d’eau de 35 mm comme gargouille et de 9,9 l/s pour un niveau d’eau de 35 mm avec tuyau de descente DN 70 raccordé, tuyau de raccordement et collier de serrage en acier inoxydable, plaque pare-vapeur pour le raccordement sécurisé du pare-vapeur, pièce d’isolation en laine de roche en deux parties de conductivité thermique lambda = 0,040 W/mK et résistance à la compression de 70 kPa, dimensions 500 x 1000 x 120 mm. Pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’élément de retenue fourni. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'embout | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 | 4 | 4.2 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 |
| 1,5 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 | 4 | 4.2 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 |
| 2,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 | 4 | 4.2 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'embout | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 |
| 1,5 m | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 |
| 2,0 m | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 | 15.4 |

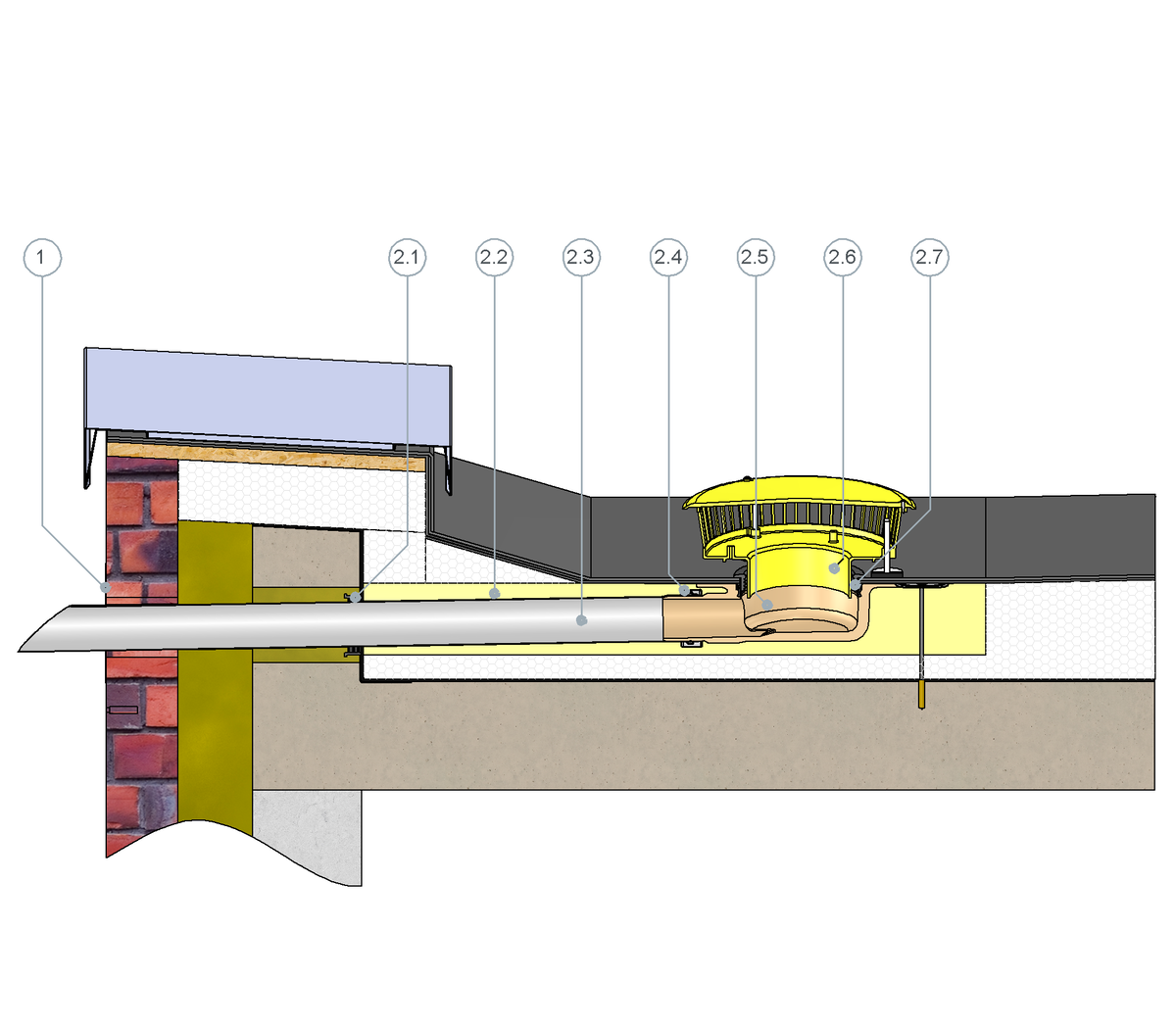

SitaIndra Set d’évacuation de secours comme gargouille dans une toiture non ventilée

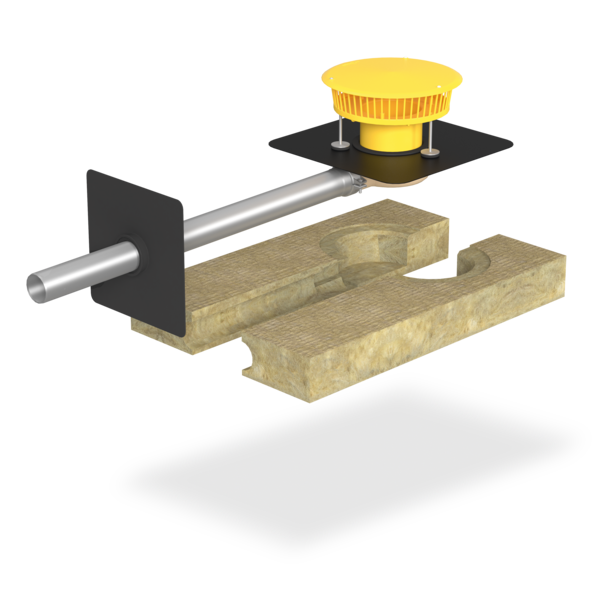

SitaIndra Set d'évacuation de secours se compose de :
2.1 SitaMore Plaque pare-vapeur flexible
2.2 SitaIndra Pièce d’isolation
2.3 SitaPipe Acier inoxydable Tuyau
2.4 SitaPipe Acier inoxydable Collier de serrage
2.5 SitaIndra Corps de base
2.6 SitaIndra Élément de retenue
2.7 Bague d’étanchéité
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

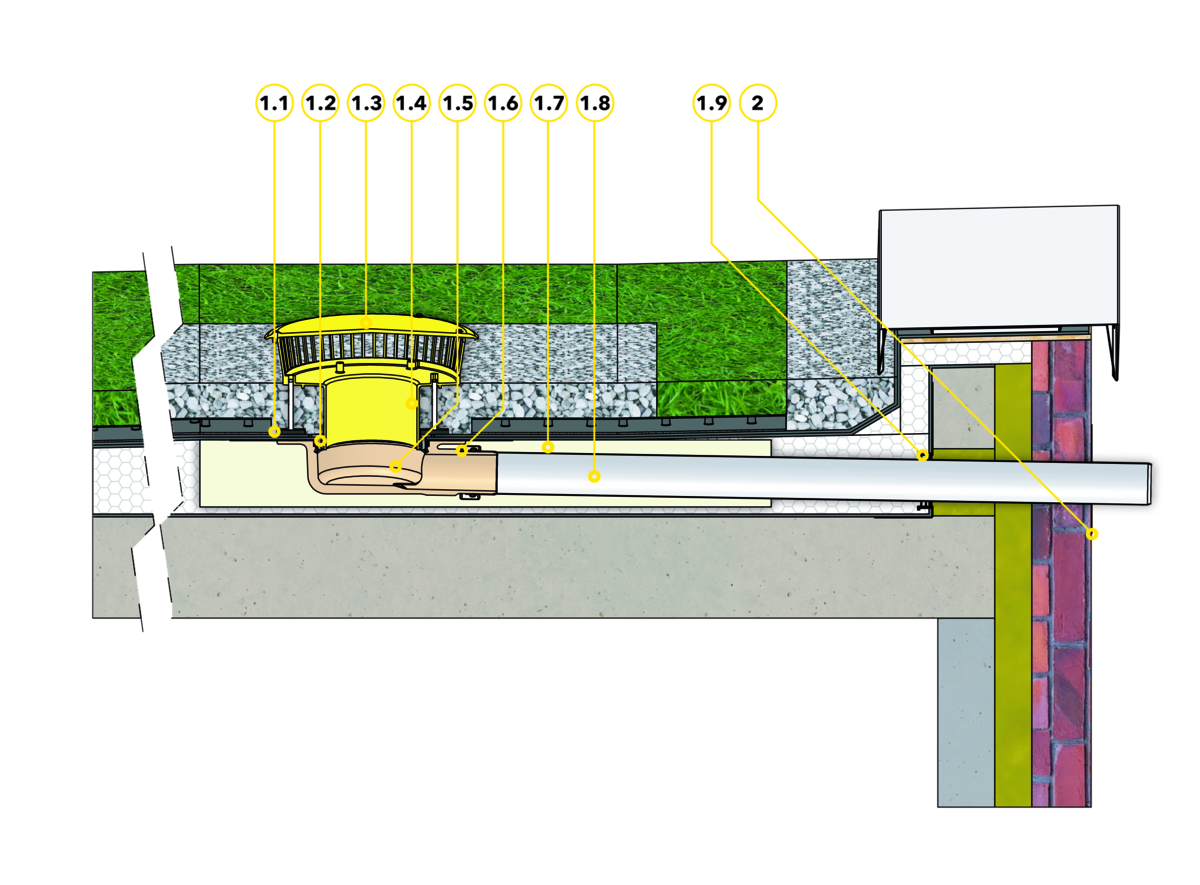

SitaIndra Évacuation de secours comme gargouille dans une toiture végétale non ventilée
1.1 Pieds en caoutchouc réglables en hauteur
1.2 Bague d’étanchéité
1.3 Couvercle fermé
1.4 Élément de retenue
1.5 SitaIndra Corps de base
1.6 SitaPipe Acier inoxydable Collier de serrage
1.7 SitaIndra Pièce d’isolation
1.8 SitaPipe Acier inoxydable Tuyau
1.9 SitaMore Plaque pare-vapeur flexible
2 SitaAttika Plaque de recouvrement de façade
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
