Variante

SitaKaskade Passage

Fluid

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable

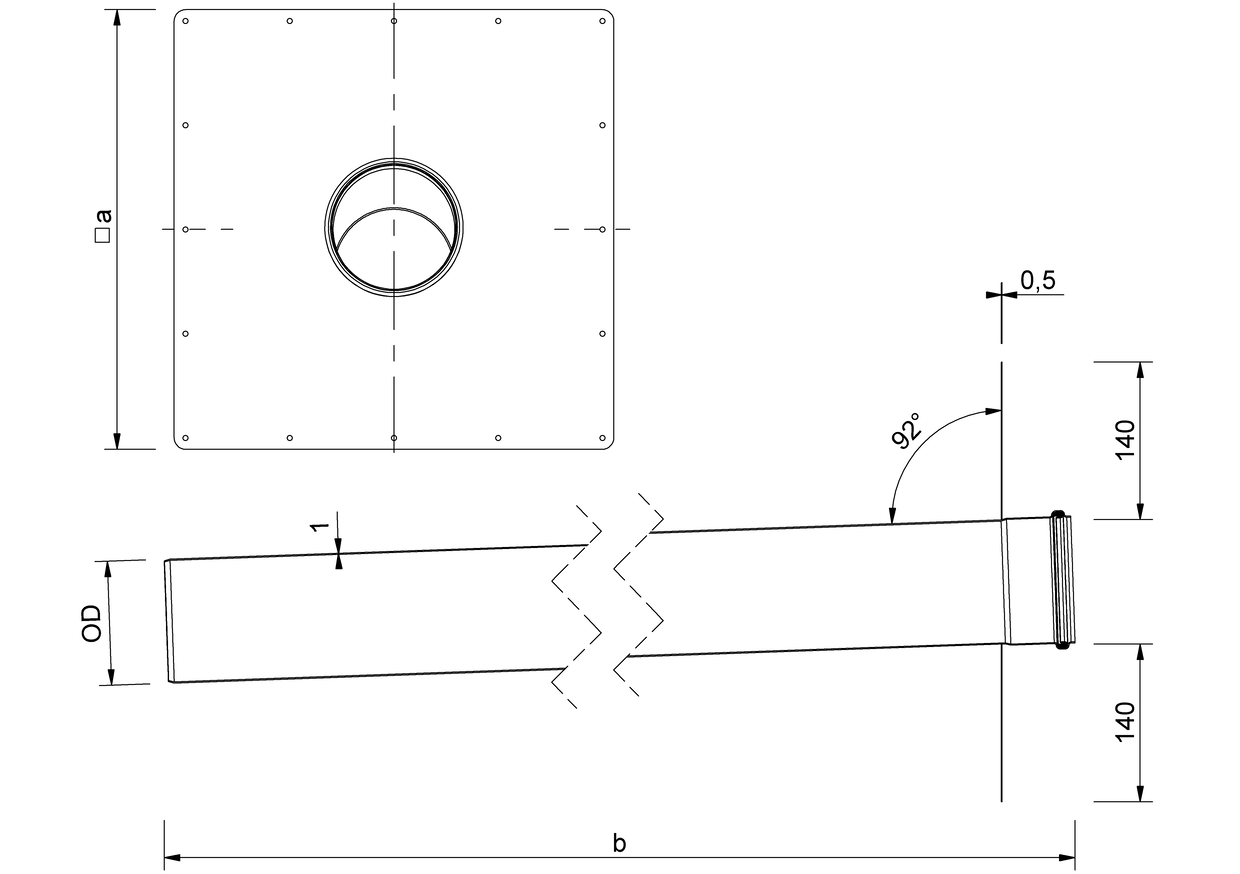

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	a (mm)	b (mm)
100	110	390	1.065
70	75	355	1.057

Texte explicatif

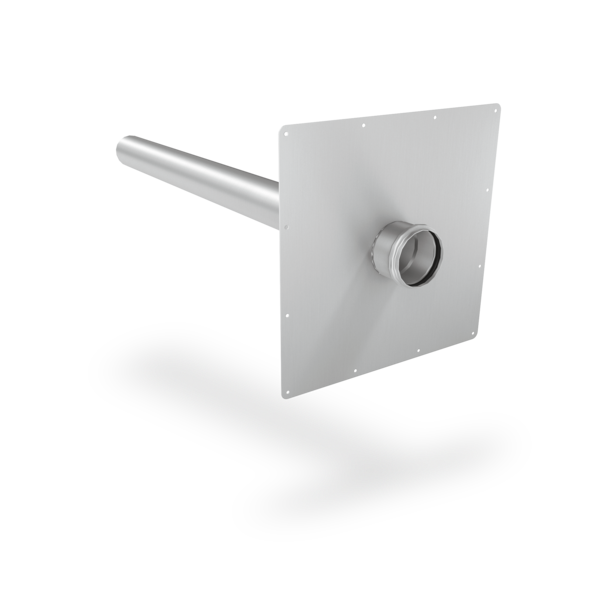

SitaKaskade Passage Fluid, en acier inoxydable, n° de matériau 1.4301, diamètres nominaux DN 70 / DN 100, longueur du tuyau de rallonge 1000 mm, pour le passage tubulaire à travers l’acrotère en cas de membranes d’étanchéité synthétiques liquides, avec manchon soudé pouvant recevoir un tuyau DE 75 mm / 110 mm, tôle en métal pour étanchéité synthétique liquide pliable sur le chantier. Livraison et pose selon les règles de l'art.

Exemples d'installation

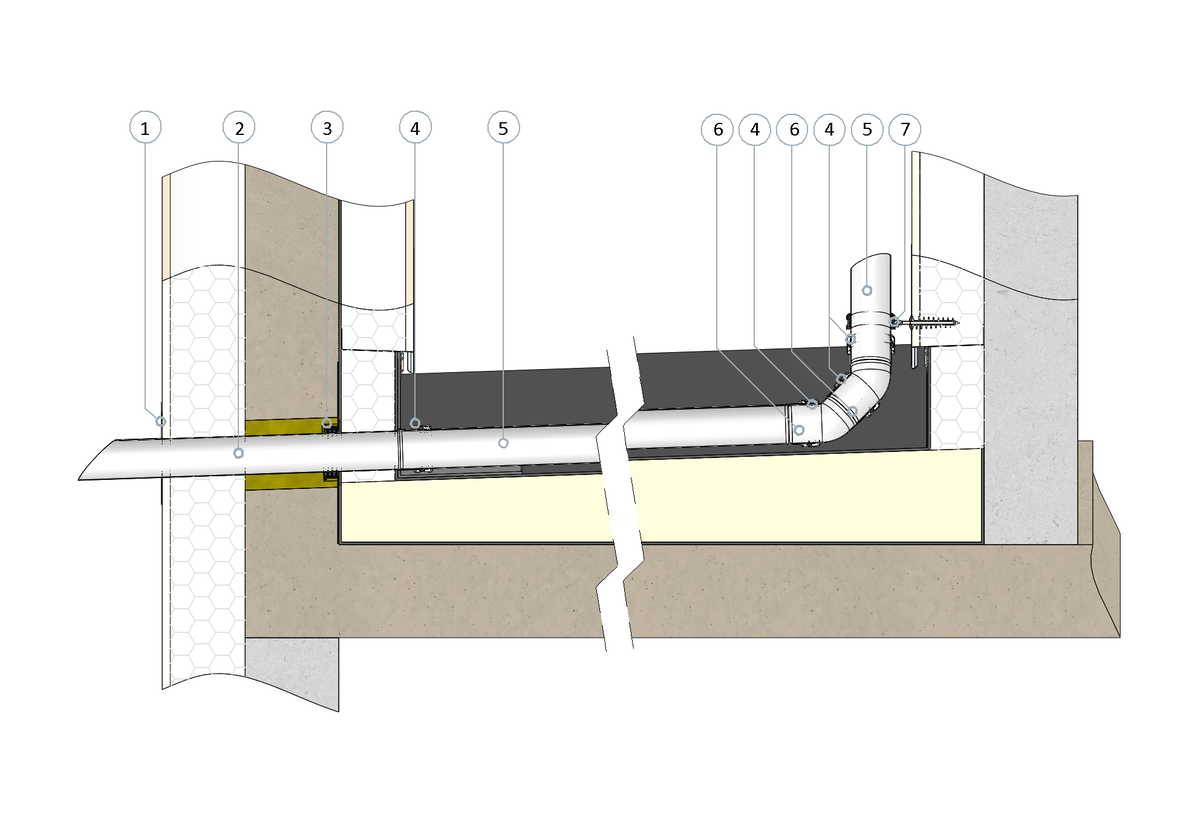

SitaKaskade Passage Fluid coudé comme gargouille pour l’évacuation de secours dans une structure non ventilée

1 SitaAttika Plaque de recouvrement de façade
2 SitaKaskade Passage Fluid
3 SitaMore Plaque pare-vapeur flexible

5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

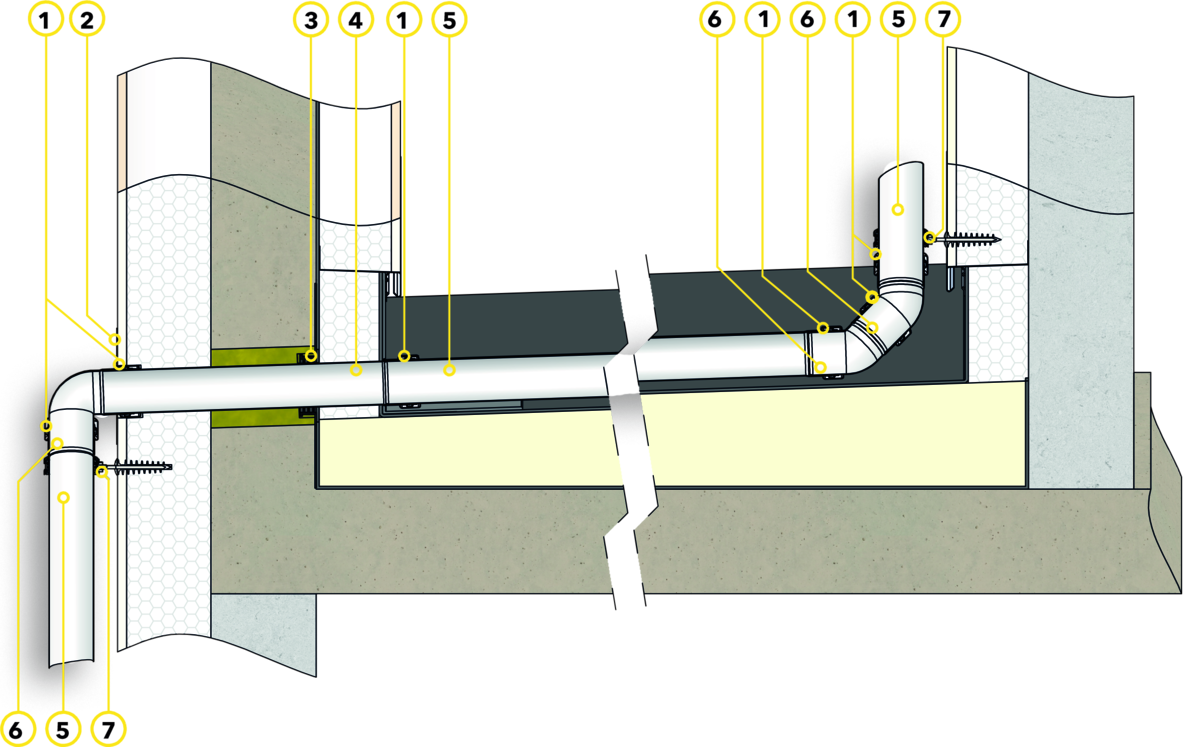

SitaKaskade Passage Fluid coudé avec raccordement de la conduite de descente pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Collier de serrage
2 SitaAttika Plaque de recouvrement de façade
3 SitaMore Plaque pare-vapeur flexible
4. SitaKaskade Passage Fluid
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

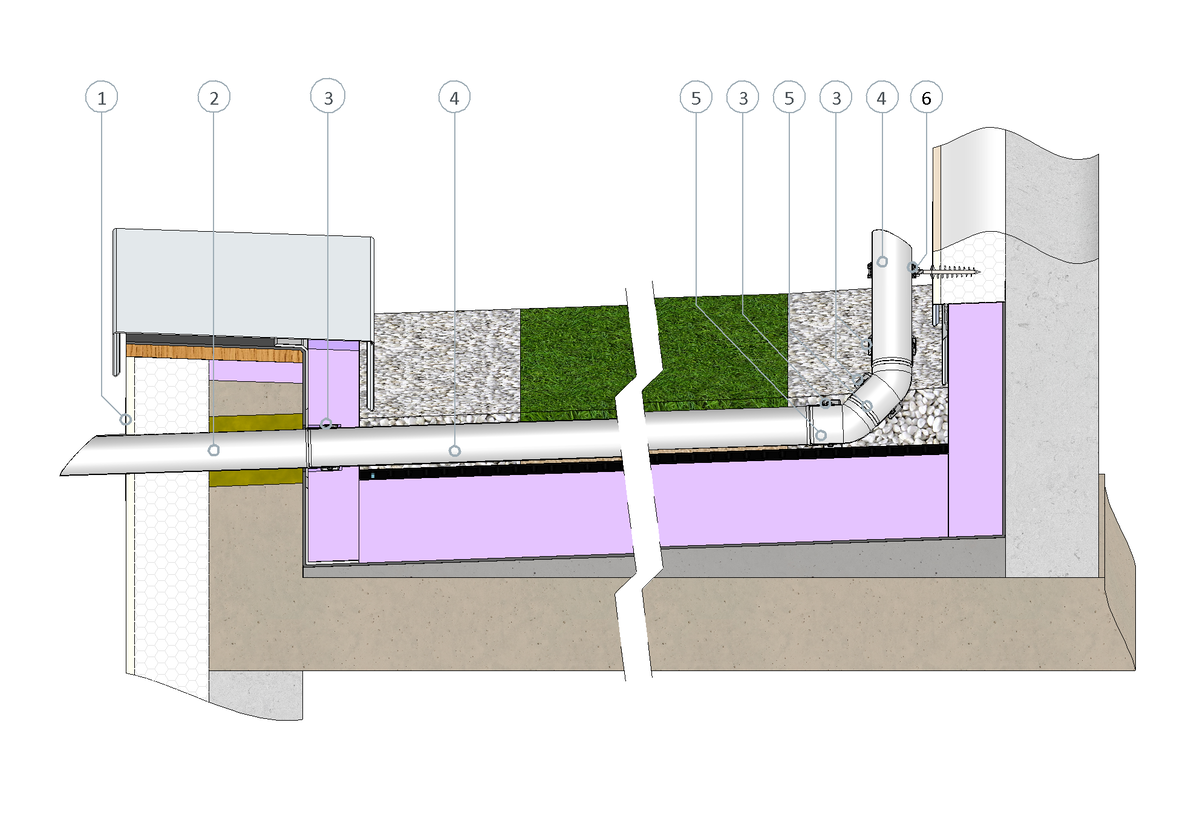

SitaKaskade Passage Fluid comme gargouille pour l’évacuation de secours sur les toitures inversées

1 SitaAttika Plaque de recouvrement de façade
2. SitaKaskade Passage Fluid
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Coude
6 SitaPipe Collier d’attache

Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :

Toiture végétale extensive selon le fournisseur du système
Isolation thermique XPS
Étanchéité
Chape de ciment en pente
Élément porteur

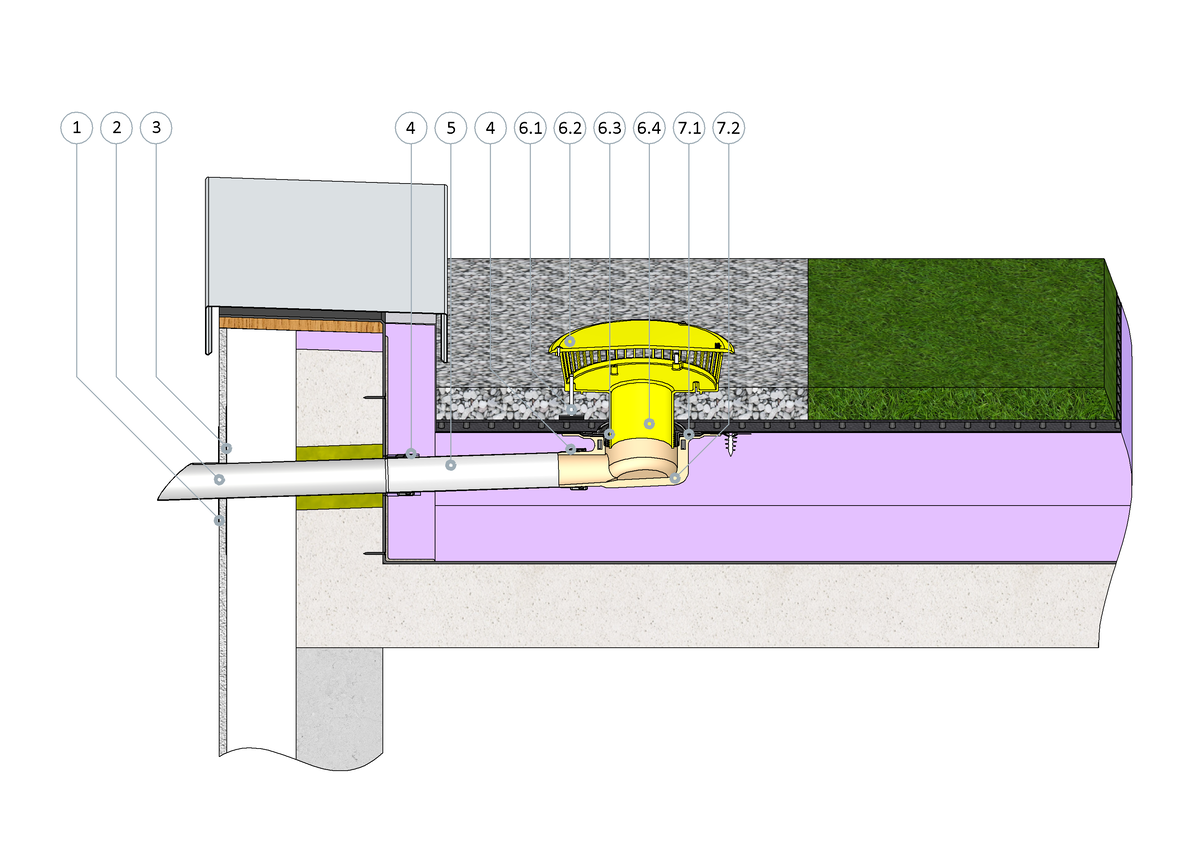

SitaTrendy Bride à visser sortie coudée avec SitaKaskade Passage Fluid pour l’évacuation de secours sur les toitures inversées

1 SitaAttika Plaque de recouvrement de façade
2. SitaKaskade Passage Fluid
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaPipe Acier inoxydable Tuyau

SitaMore Élément de retenue se compose de :
6.1 Tampons métal-caoutchouc réglables en hauteur
6.2 Couvercle fermé
6.3 Bague d’étanchéité
6.4 Corps de base

SitaTrendy Bride à visser sortie coudée se compose de :
7.1 Manchon d’étanchéité et bride à visser
7.2 Corps de base

Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :

Toiture végétale extensive selon le fournisseur du système
Couche drainante
Non-tissé filtrant
Isolation thermique XPS
Étanchéité
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaKaskade Passage		N° d'article
Fluid
	DN 70	181599	Voir le produit
	DN 100	181699	Voir le produit
