SitaKaskade doorvoer

Fluid

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

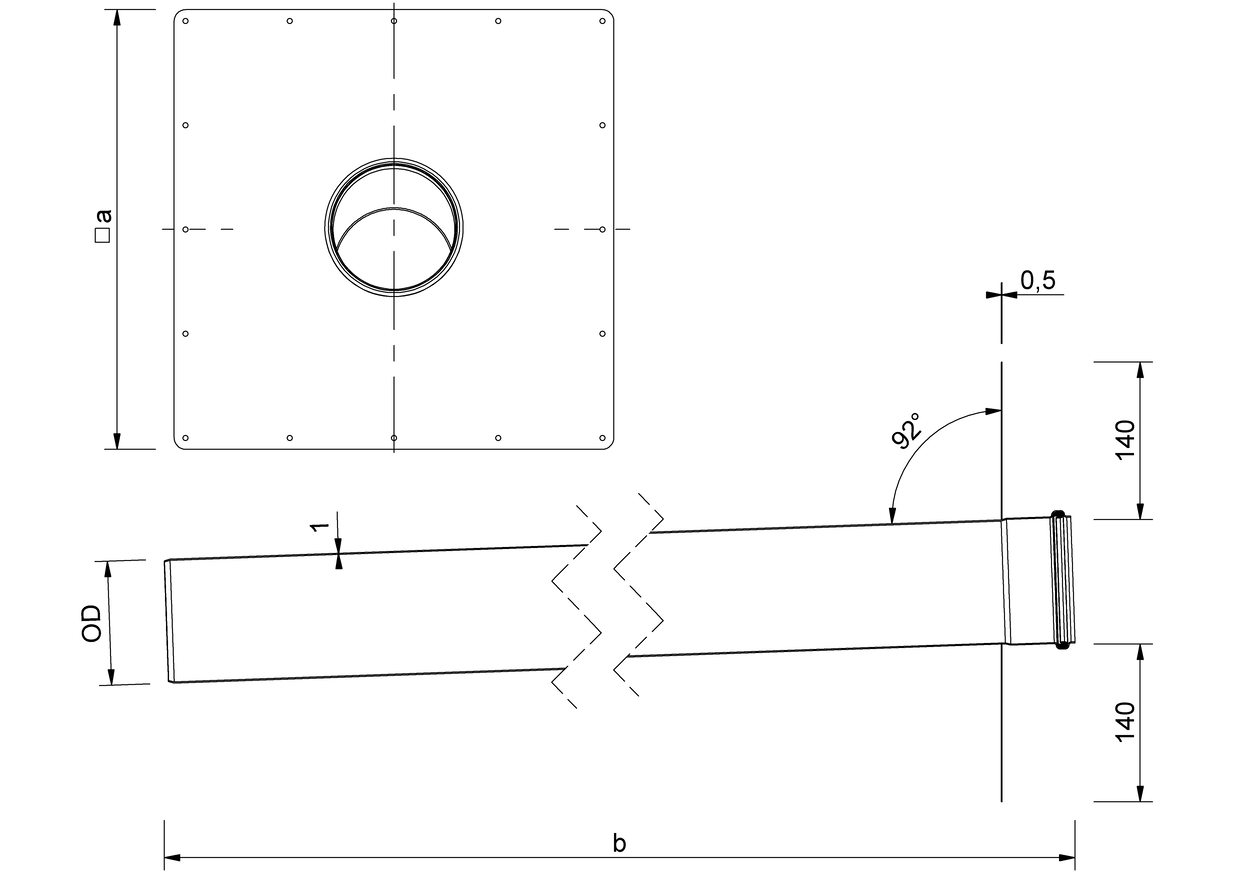

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)
100	110	390	1065
70	75	355	1057

Prestatiebeschrijving

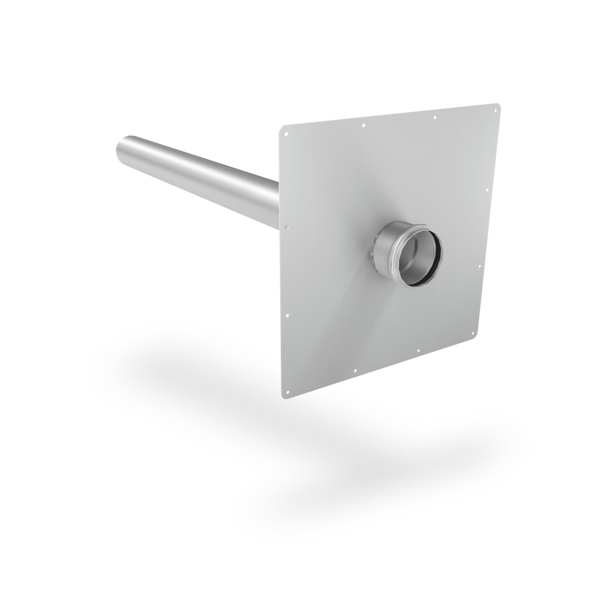

SitaKaskade doorvoer Fluid, uit roestvrij staal (materiaalnummer 1.4301). Nominale diameter DN 70/100, aansluitlengte 1000 mm. Buisdoorvoer doorheen de dakopstand met vloeibare-kunststofafdichting. Met gelaste mof voor montage van buis OD 75/110 mm. Metaalplaat voor vloeibare-kunststofafdichting in situ afsnijdbaar. Geleverd en deskundig ingebouwd.

Installatievoorbeelden

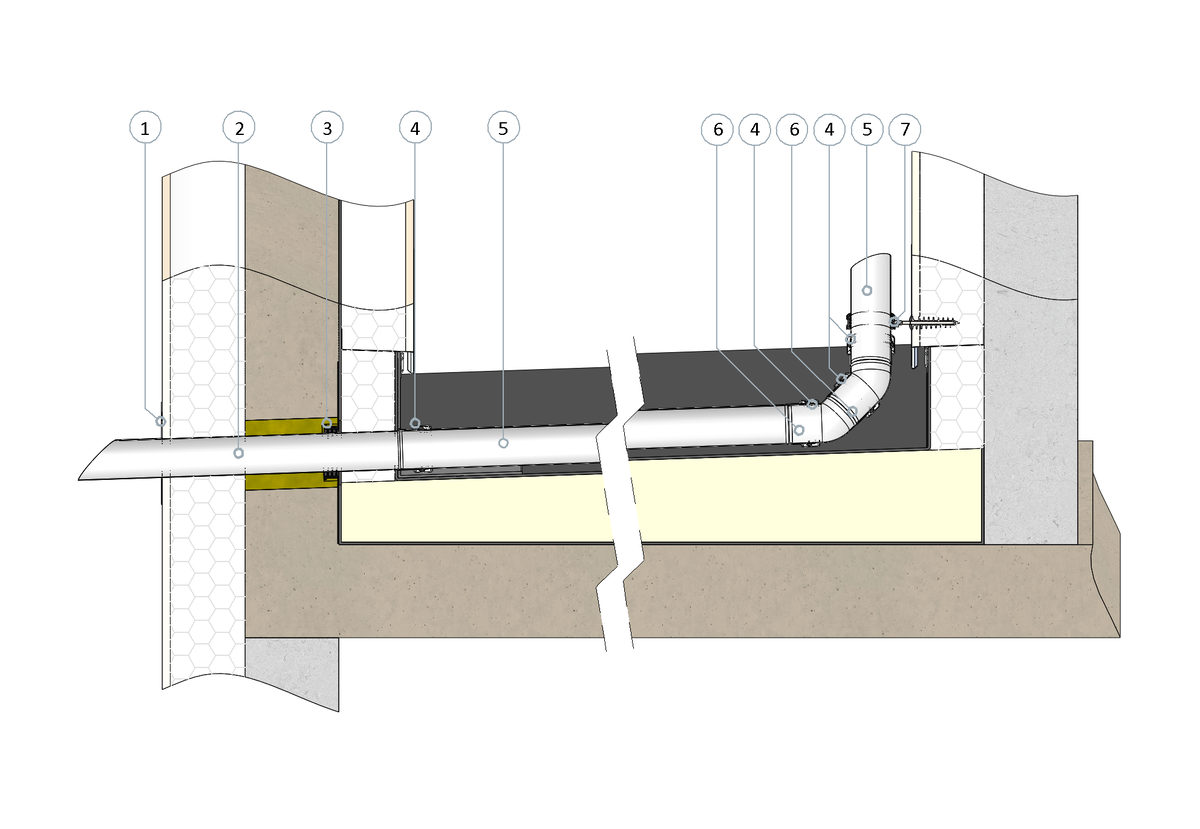

SitaKaskade doorvoer Fluid als spuwer voor noodafvoer in ongeventileerde dakopbouw

1 SitaAttika gevelafdekplaat
2 SitaKaskade doorvoer Fluid
3 SitaMore flexibele dampschermplaat
4 SitaPipe verankeringsbeugel roestvrij staal
5 SitaPipe buis roestvrij staal
6 SitaPipe roestvrijstalen bocht
7 SitaPipe buisbeugel roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

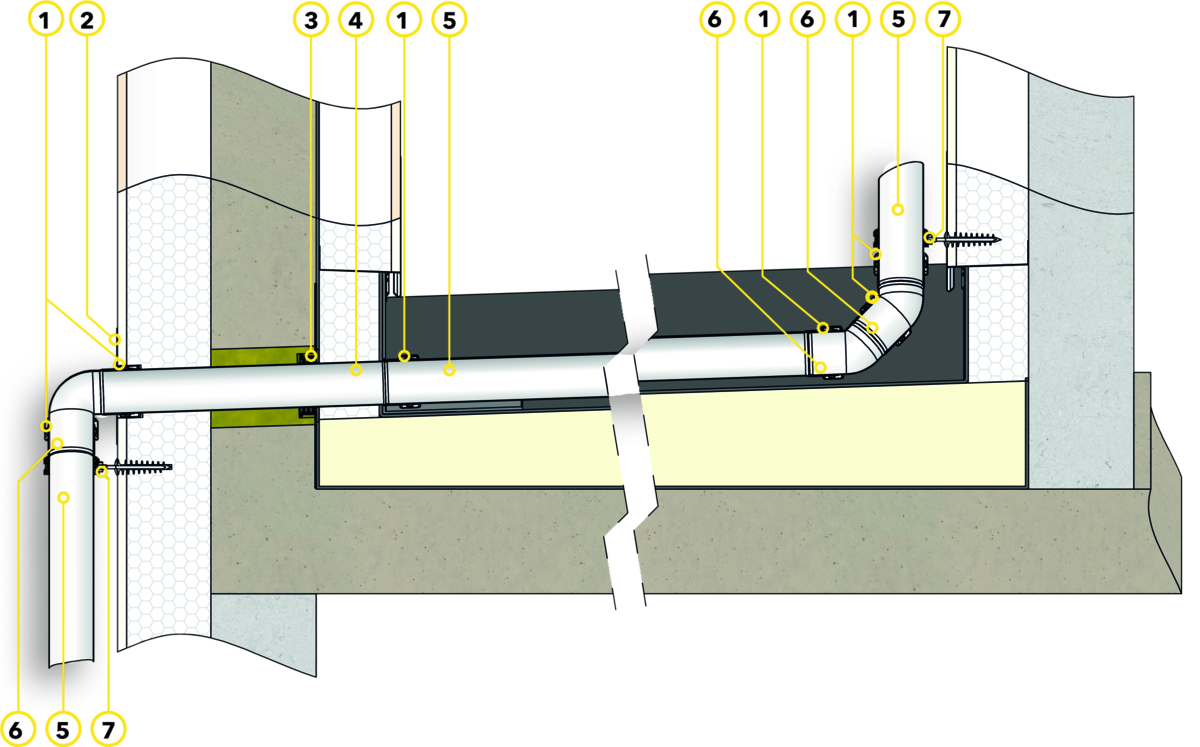

SitaKaskade doorvoer Fluid, aansluitbaar op standleiding als hoofdafvoer in ongeventileerde dakopbouw

1 SitaPipe Edelstahl borgklem
2 SitaAttika gevelafdekplaat
3 SitaMore flexibele dampschermplaat
4 SitaKaskade doorvoer Fluid
5 SitaPipe Edelstahl buis
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

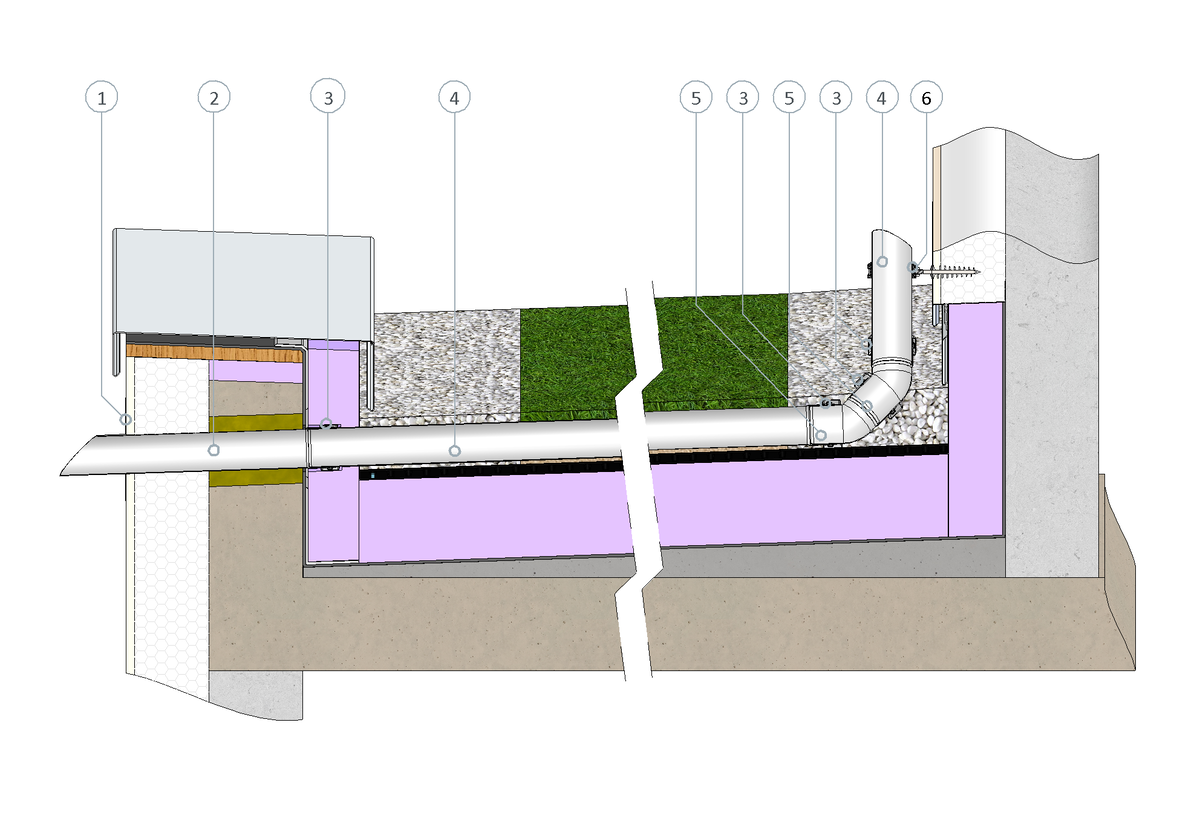

SitaKaskade doorvoer Fluid als spuwer voor noodafvoer op omkeerdak

1 SitaAttika gevelafdekplaat
2 SitaKaskade doorvoer Fluid
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe buis roestvrij staal
5 SitaPipe bocht roestvrij staal
6 SitaPipe buisbeugel

Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:

extensieve dakbegroeiing van leverancier groendaksysteem
XPS thermische isolatie
Afdichting
Afschotlaag
Onderconstructie

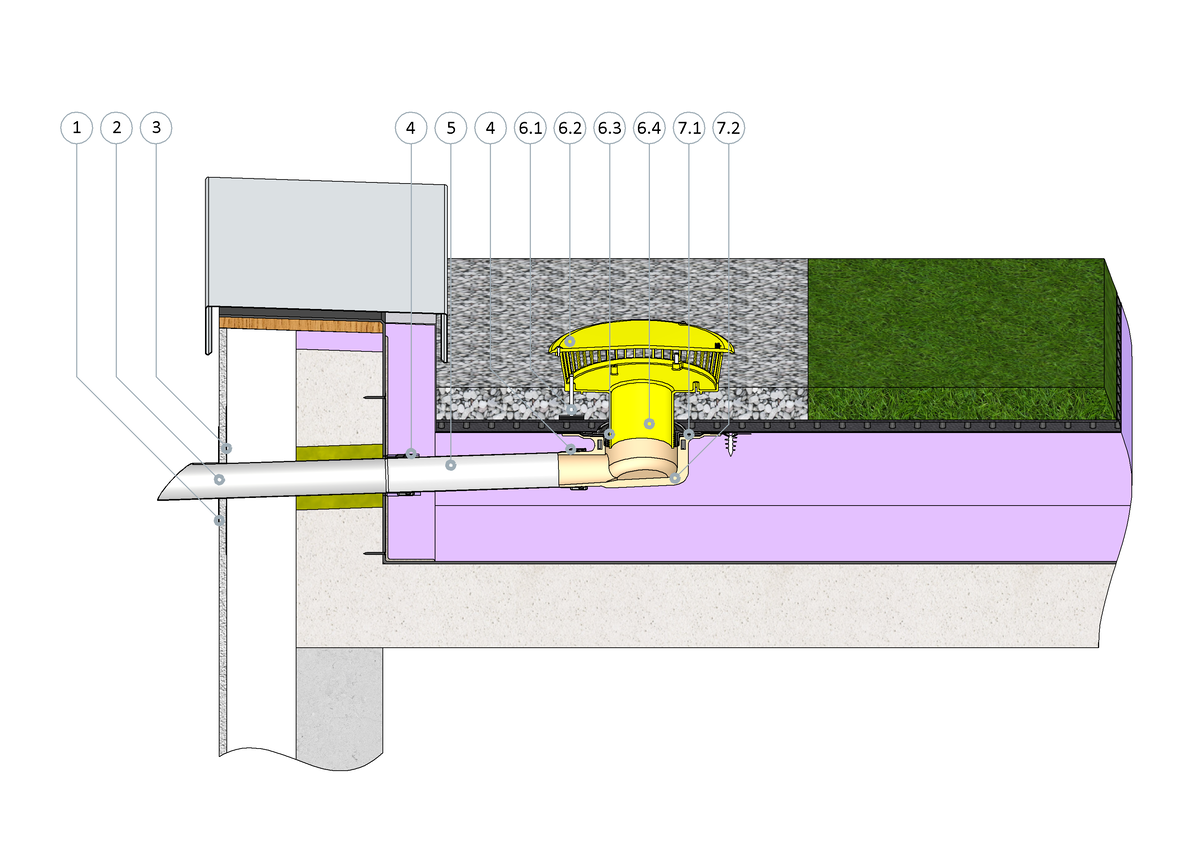

SitaTrendy schroefflens gebogen model met SitaKaskade doorvoer Fluid voor noodafvoer in een omkeerdak

1 SitaAttika gevelafdekplaat
2 SitaKaskade doorvoer Fluid
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaPipe roestvrijstalen verankeringsbeugel
5. SitaPipe roestvrijstalen buis

SitaMore stuwelement bestaande uit:
6.1 In hoogte verstelbare rubber/metaal buffer
6.2 Gesloten deksel
6.3 Afdichtring
6.4 Afvoerelement

SitaTrendy schroefflens gebogen, bestaande uit:
7.1 Afdichtslabbe en schroefflens
7.2 Afvoerelement

Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:

Dakbegroeiing van leverancier groendaksysteem
Draineerlaag
Filtervlies
Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
Afdichting
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaKaskade doorvoer		Artikelnummer
Fluid
	DN 70	181599	Product tonen
	DN 100	181699	Product tonen

SitaKaskade doorvoer

Fluid

Productkenmerken

Technische tekening

SitaKaskade doorvoer Fluid als spuwer voor noodafvoer in ongeventileerde dakopbouw

SitaKaskade doorvoer Fluid, aansluitbaar op standleiding als hoofdafvoer in ongeventileerde dakopbouw

SitaKaskade doorvoer Fluid als spuwer voor noodafvoer op omkeerdak

SitaTrendy schroefflens gebogen model met SitaKaskade doorvoer Fluid voor noodafvoer in een omkeerdak

Toebehoren

SitaAttika

Gevelafdekplaat

SitaMore

Afdichtslabbe
