SitaKaskade Inside
Évacuation en cascade
- Produits
SitaKaskade Inside
Évacuation en cascade
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

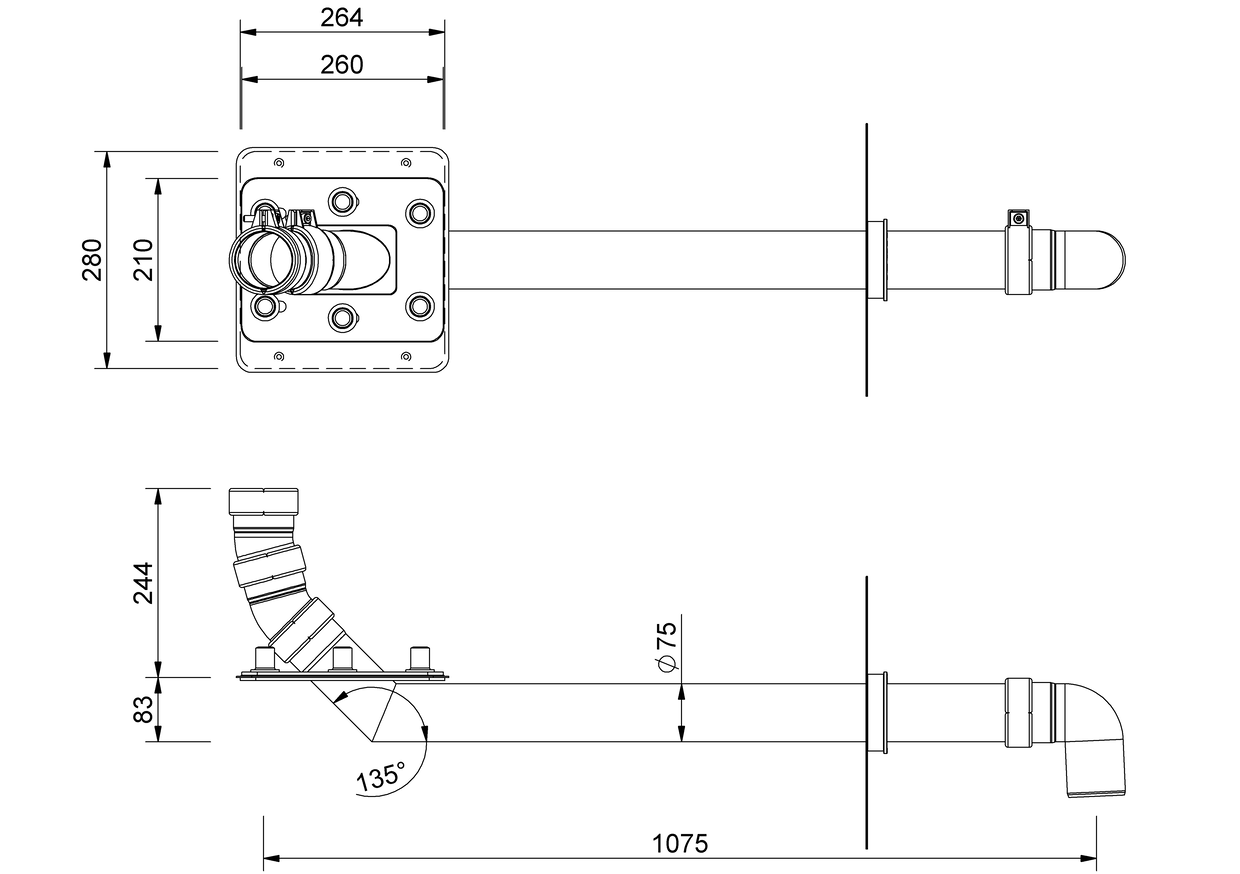

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) |
|---|---|---|
| 70 | 75 | 1075 x 75 |

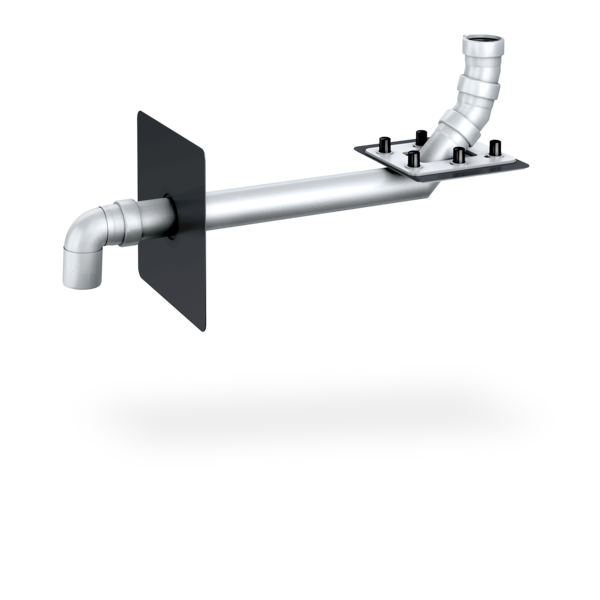

SitaKaskade Inside pour conduite de descente, pour l'évacuation sûre des eaux pluviales de surfaces de toiture surélevées via les surfaces de toiture inférieures. Se compose de SitaKaskade Inside pour l'acheminement du système de conduites DN 70 à travers l'isolation thermique, trous prépercés pour la fixation de la pièce à l'élément porteur, construction à bride à visser, deux manchons d'étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc, six tiges filetées M12, rondelles plates et écrous hexagonaux, SitaMore Plaque pare-vapeur flexible, SitaPipe Acier inoxydable Coude 87,5°, SitaPipe Acier inoxydable Coude 30° et SitaPipe Acier inoxydable Coude 15°, 4 pces. SitaPipe Acier inoxydable Collier de serrage, en diamètre DN 70. Fourniture et pose selon les règles de l'art.
SitaKaskade Inside dans une toiture non ventilée et dalles sur picots pour le raccord au tuyau de descente dans un système d’isolation thermique extérieure par enduit
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 30°
1.7 SitaPipe Acier inoxydable Coude 15°
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

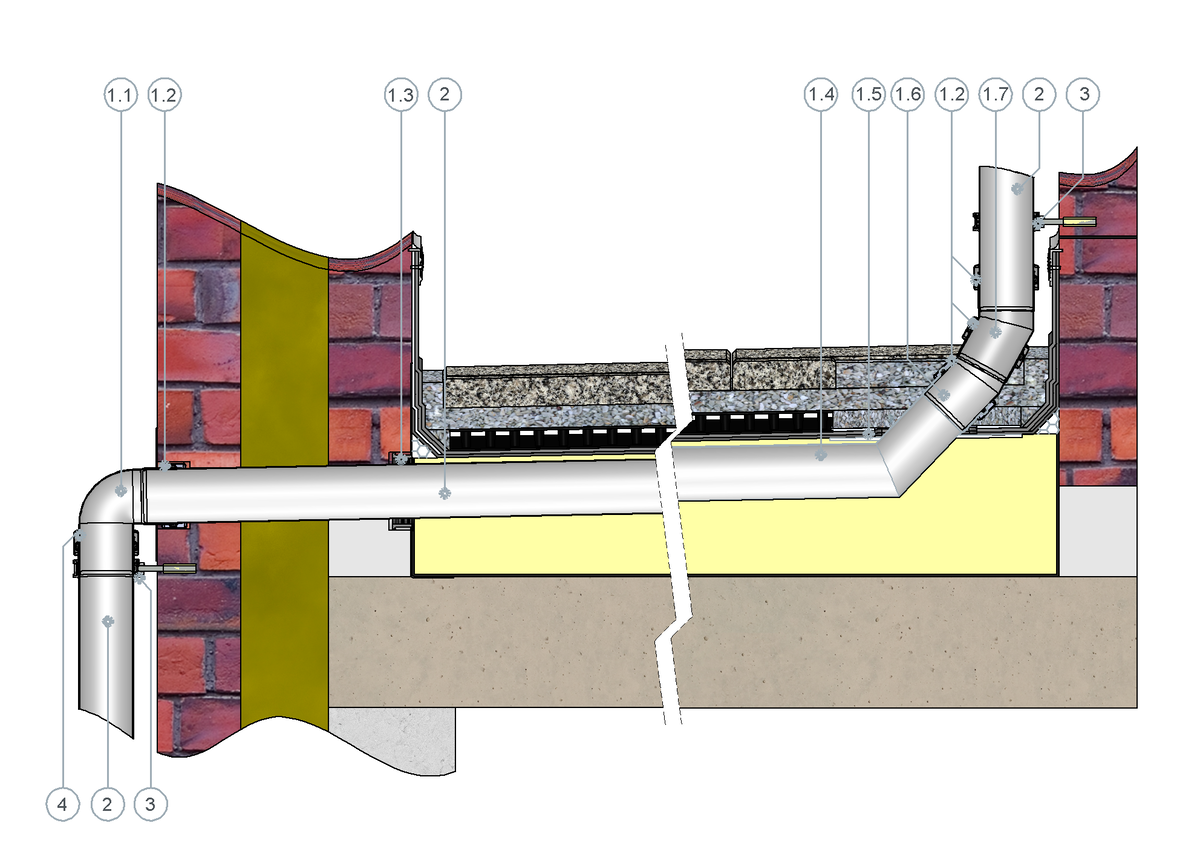

SitaKaskade Inside pour le raccord au tuyau de descente dans une toiture non ventilée avec revêtement de terrasse
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 15°
1.7 SitaPipe Acier inoxydable Coude 30°
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage
- Dallage sur lit de gravillons
- Tapis de drainage
- Non-tissé de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

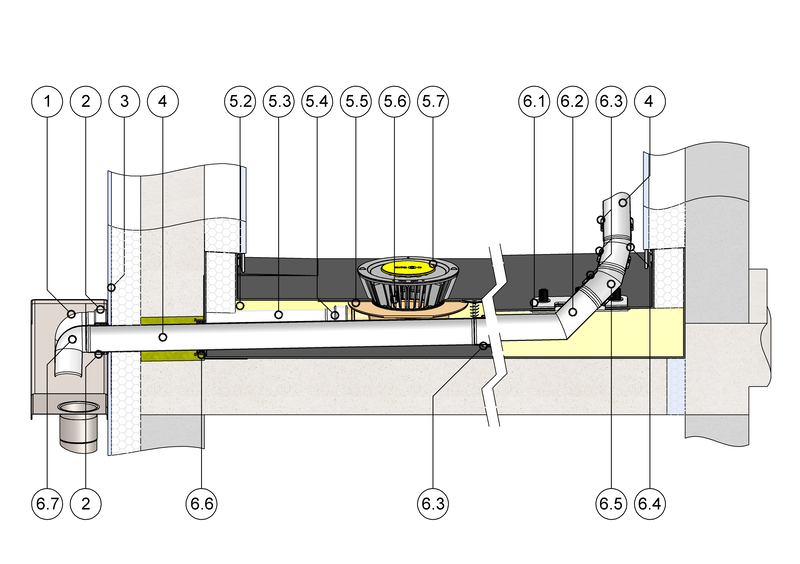

SitaIndra et SitaKaskade Inside pour l’évacuation principale dans une structure non ventilée
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
4 SitaPipe Acier inoxydable Tuyau
SitaIndra Set d'évacuation principale se compose de :
5.1 Plaque pare-vapeur flexible
5.2 Pièce d’isolation
5.3 Tuyau
5.4 Collier de serrage
5.5 Corps de base avec manchon de raccordement adapté
5.6 Corps de base pour arrêt de gravier
5.7 Couvercle pour arrêt de gravier
SitaKaskade Inside pour tuyau de descente se compose de :
6.1 Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
6.2 Élément de cascade avec tige filetée
6.3 Collier de serrage
6.4 Coude 15°
6.5 Coude 30°
6.6 Plaque pare-vapeur
6.7 Coude 87,5°
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
