SitaKaskade Inside
Kaskadenentwässerung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

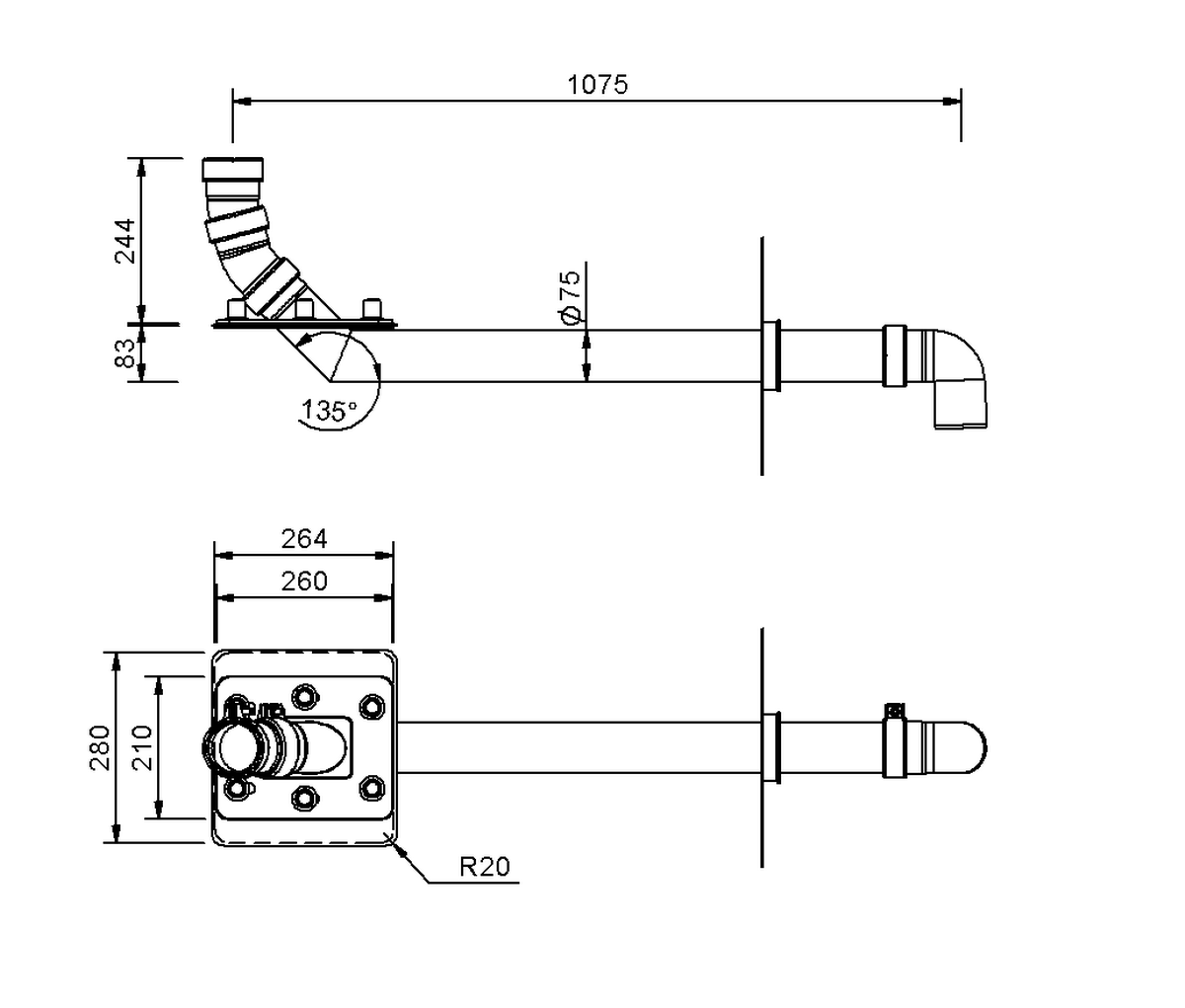

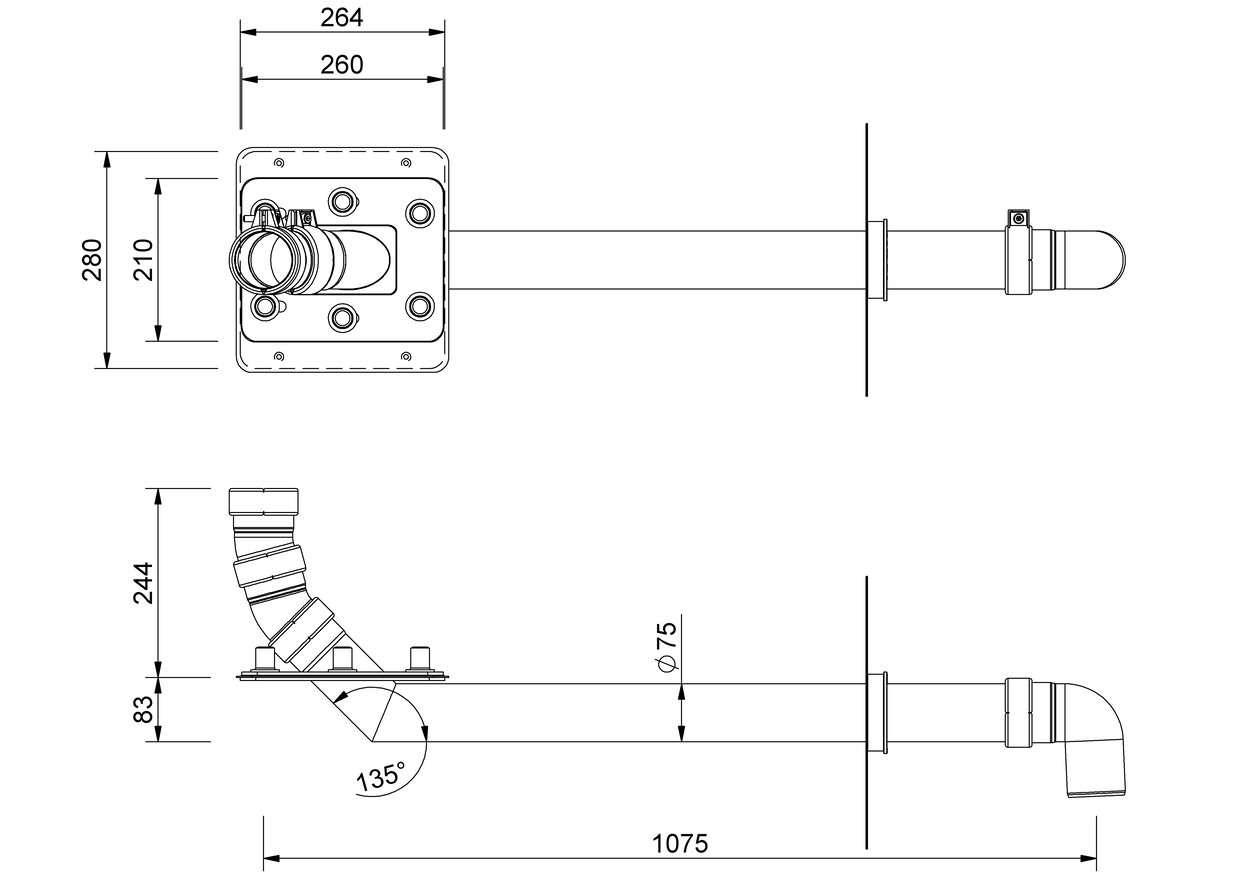

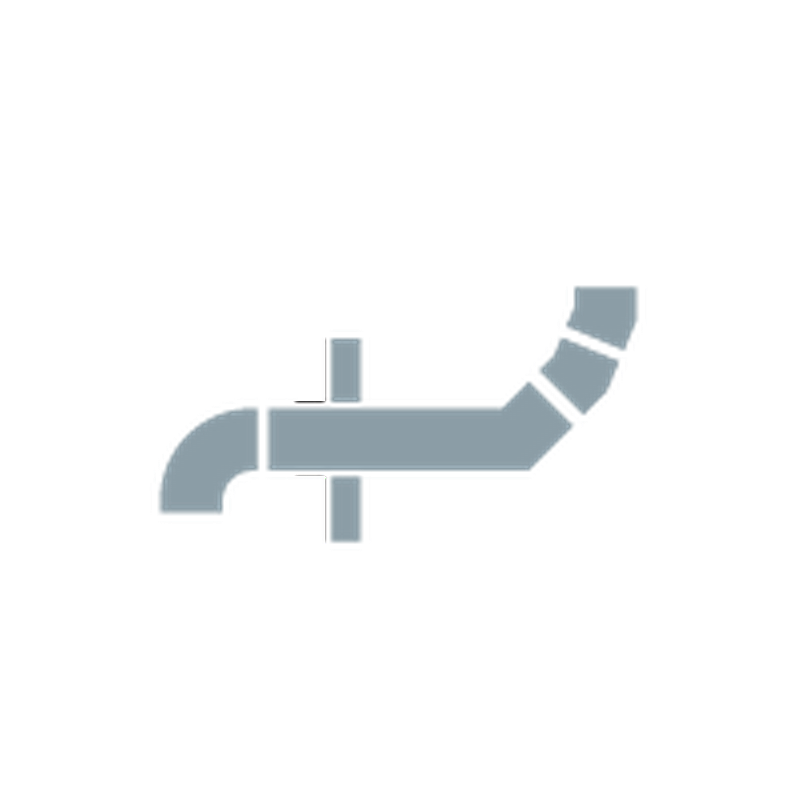

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) |
|---|---|---|
| 70 | 75 | 1075 x 75 |

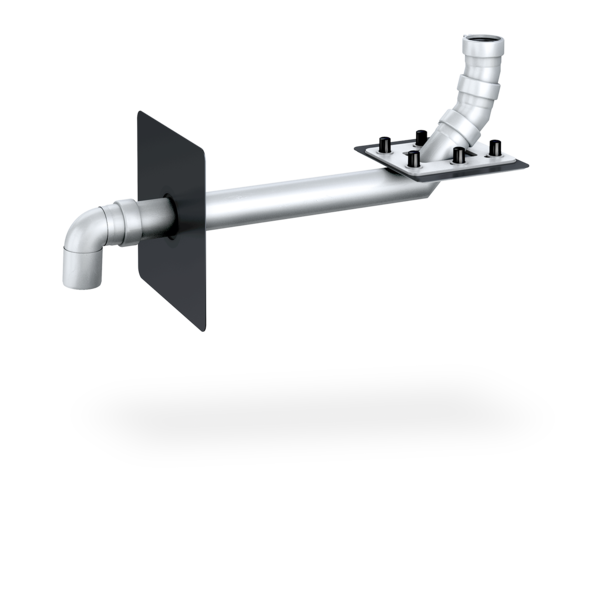

SitaKaskade Insde für Fallleitung zur sicheren Weiterleitung von Regenwasser von höher gelegenen Dachflächen über die darunter liegenden Dachflächen, bestehend aus SitaKaskade Inside für die Führung des Rohrsystems DN 70 durch die Wärmedämmung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion, mit Schraubflansch-Konstruktion mit zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff-, oder Kautschukbahnen, sechs Gewindestiften M12 sowie Unterlegscheiben und Sechskantmuttern, SitaMore Dampfsperrplatte flex, SitaPipe Edelstahl Bogen 87,5°, SitaPipe Edelstahl Bogen 30°, SitaPipe Edelstahl Bogen 15°, 4 Stck. SitaPipe Edelstahl Sicherungsschelle, in der Größe DN 70, liefern und fachgerecht einbauen.
SitaKaskade Inside im nicht belüfteten Dachaufbau und Platten auf Stelzlager mit Übergang auf Fallrohr im Wärmedämmverbundsystem

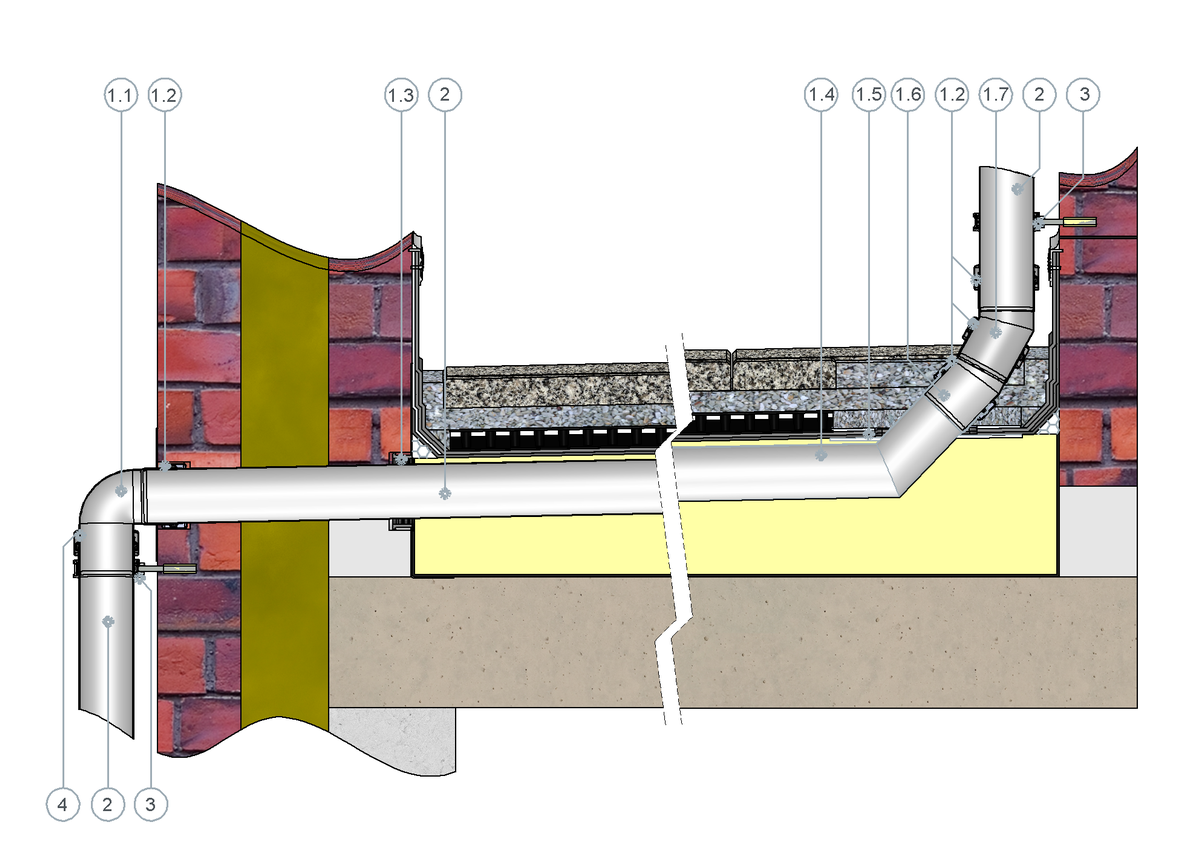

1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
1.6 SitaPipe Edelstahl Bogen 30°
1.7 SitaPipe Edelstahl Bogen 15°
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle
- Plattenbelag auf Stelzlager
- Schutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaKaskade Inside mit Übergang auf Fallrohr im nicht belüfteten Dachaufbau mit Terrassenbelag
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben, Schutzkappen
1.6 SitaPipe Edelstahl Bogen 15°
1.7 SitaPipe Edelstahl Bogen 30°
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle
- Plattenbelag auf Splittbett
- Drainagematte
- Schutzvlies
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra und SitaKaskade Inside für die Hauptentwässerung im nicht belüfteten Dachaufbau
1.1 SitaPipe Edelstahl Rohr
1.2 SitaMore Dampfsperrplatte flex
1.3 SitaPipe Edelstahl Sicherungschelle
1.4 SitaIndra Grundkörper
1.5 SitaIndra Kiesfang
1.6 SitaIndra Dämmkörper
SitaKaskade Inside als Speier bestehend aus:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
2.3 SitaPipe Edelstahl Bogen 30°
2.4 SitaPipe Edelstahl Bogen 15°
2.6 SitaMore Dampfsperrplatte flex für Rundrohr
3 SitaPipe Edelstahl Rohr
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
