Variante

SitaMore

Dichtmanschette

IC_SitaEasy_SitaAttika_Fassaden-Abdeckplatte.tif

Eigenschaften

Überputzbare Vliesmanschette für den Einsatz an zu verputzenden Wänden
Einfache Abdichtung auch in schwer zugänglichen Bereichen
Dauerelastische Dichtung gleicht bauseitige Bewegungen aus

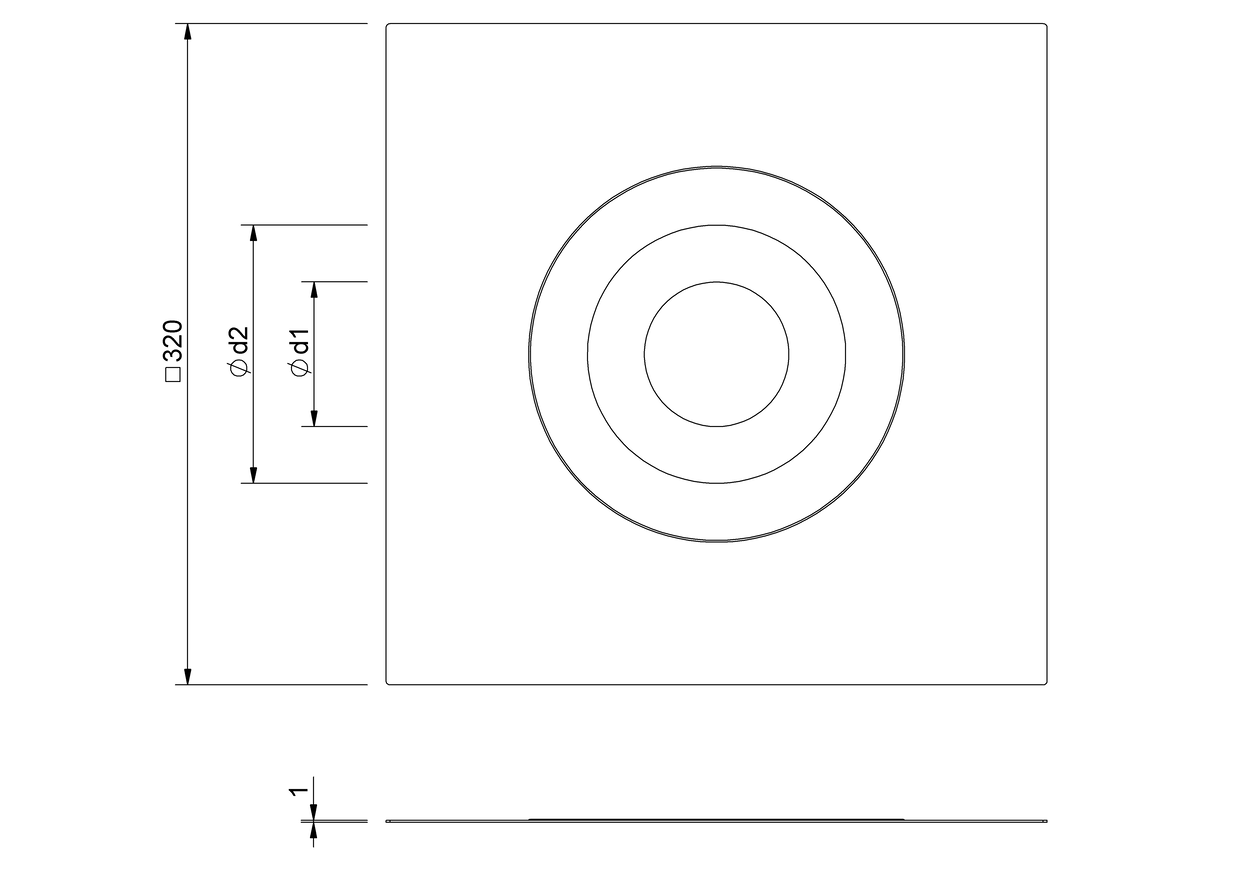

Technische Zeichnung

Nennweite DN	d1 (mm)	d2 (mm)
100	70	125
70	45	110

Leistungstext

SitaMore Dichtmanschette für WDVS, aus Vlies-Butyl, einteilige überputzbare Luftdichtungsmanschette zur schnellen und luftdichten Abdichtung von Rohrdurchführungen im Wärmedämmverbundsystem gemäß DIN 4108-7 und GEG 2023, in den Nennweiten DN 70 und DN 100, in der Größe 320 x 320 mm, mit hochflexibler EPDM Dichtung, selbstklebender überputzbarer Vlies-Butyl-Klebekragen für eine dauerhafte Verbindung auf dem Untergrund (ggf. Haftprimer erforderlich) und der Vlies- Haftoberfläche mit dem Putz, liefern und fachgerecht einbauen.

Einbaubeispiele

SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten und Stichkanal im Splittbett

1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS

SitaIndra ohne Kiesfang bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle

4 SitaDrain® Kiesleiste

SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring

SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer

7 SitaDrain® Stichkanal

Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:

Plattenbelag im Splittbett
Drainage
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

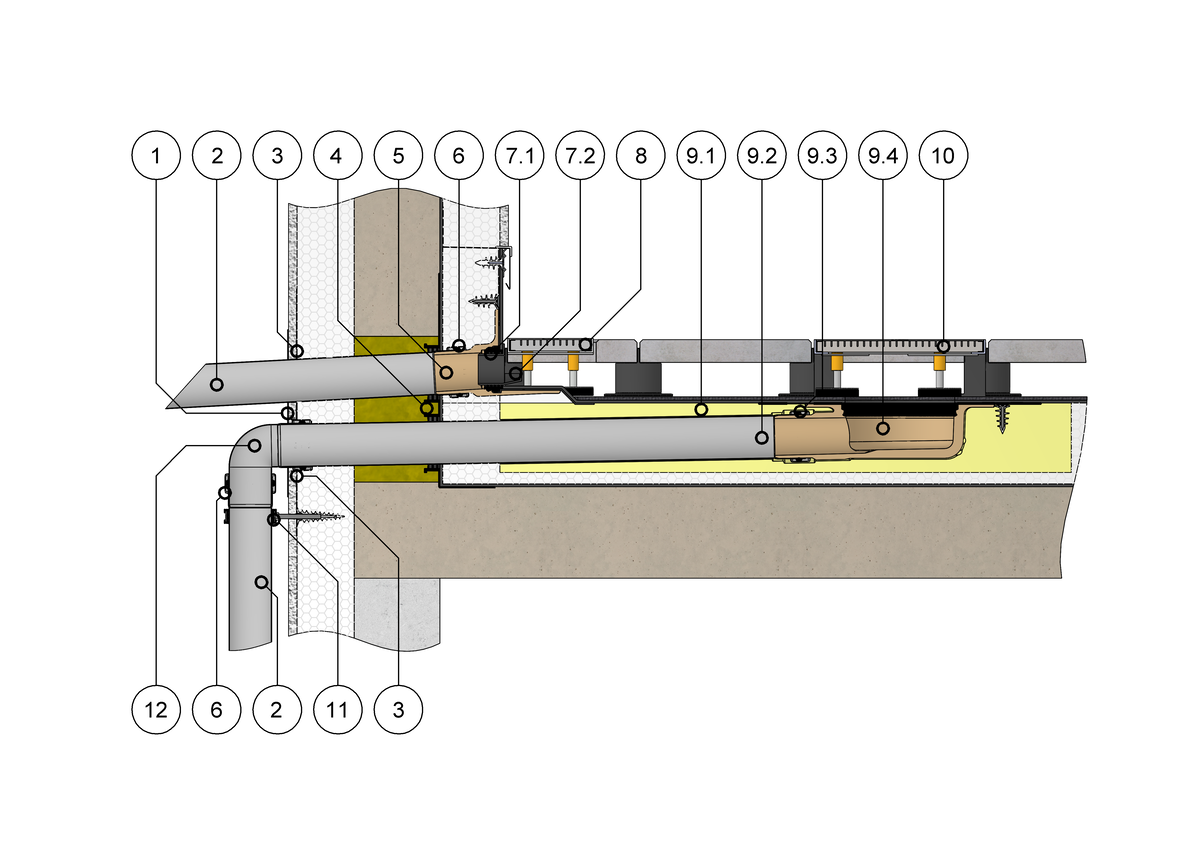

SitaMore Dampfsperrplatte Duoflex mit SitaIndra und SitaEasy

1 Fassaden-Abdeckplatte Sonderanfertigung
2 SitaPipe Edelstahl Rohr
3 SitaMore Dichtmanschette WDVS
4 SitaMore Dampfsperrplatte Duoflex
5 SitaEasy
6 SitaPipe Edelstahl Sicherungsschelle

SitaEasy Anstauelement bestehend aus:
7.1 Dichtring
7.2 Grundkörper

8 SitaDrain® Klassik

SitaIndra ohne Kiesfang bestehend aus:
9.1 Dämmkörper
9.2 Edelstahl Anschlussrohr
9.3 Sicherungsschelle
9.4 Einlauftopf

10 SitaDrain® Terra
11 SitaPipe Edelstahl Rohrschelle
12 SitaPipe Edelstahl Bogen

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager mit:

Plattenbelag
Stelzlager
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaMore			Artikel Nr.
Dichtmanschette
	DN 100	SitaPipe Edelstahl Rohrsystem, SitaRondo, SitaSpy	180011	Zum Produkt
	DN 70	SitaPipe Edelstahl Rohrsystem, SitaRondo, SitaSpy	180075	Zum Produkt
