SitaMore
kołnierz uszczelniający
Atrybuty
- Tynkowany rękaw z włókniny do stosowania na ścianach przeznaczonych do tynkowania
- Łatwe uszczelnianie nawet w trudno dostępnych miejscach
- Trwale elastyczna uszczelka kompensuje ruchy w miejscu montażu

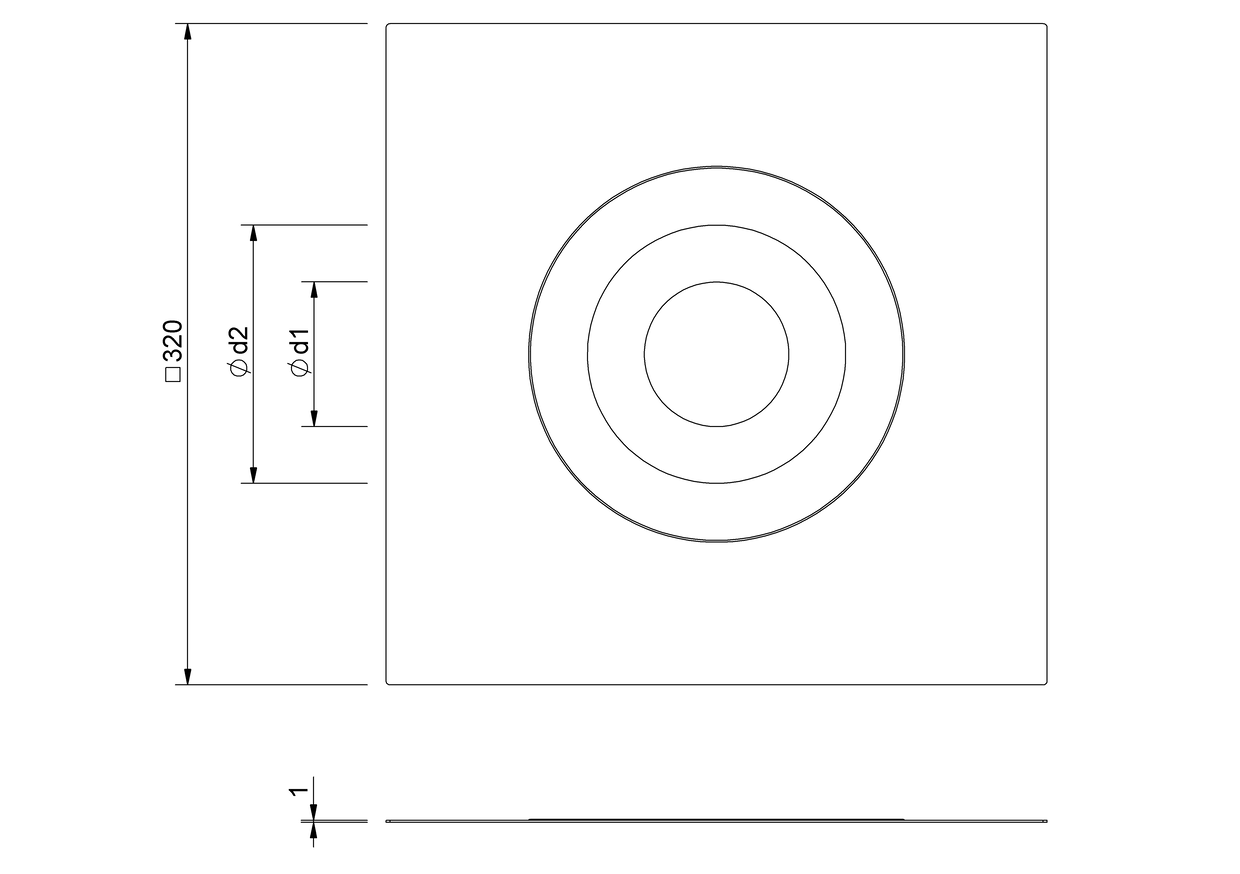

Rysunek techniczny
| Średnica nominalna DN | d1 (mm) | d2 (mm) |
|---|---|---|
| 100 | 70 | 125 |
| 70 | 45 | 110 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaMore kołnierz uszczelniający WDVS, wykonany z polietylenu butylowego, jednoczęściowy tynkowany kołnierz powietrzny do szybkiego i szczelnego uszczelniania przepustów rur w systemie izolacji cieplnej z kompozytów zgodnie z DIN 4108-7 i GEG, o średnicach nominalnych DN 70 i DN 100, o wymiarach 320 × 320 mm, z wysoce elastyczną uszczelką z EPDM, samoprzylepnym tynkowanym kołnierzem z polietylenu butylowego do trwałego połączenia na podłożu (wymagany może być podkład samoprzylepny) oraz poliestrową powierzchnią samoprzylepną z tynkiem, element dostarczany gotowy do montażu.

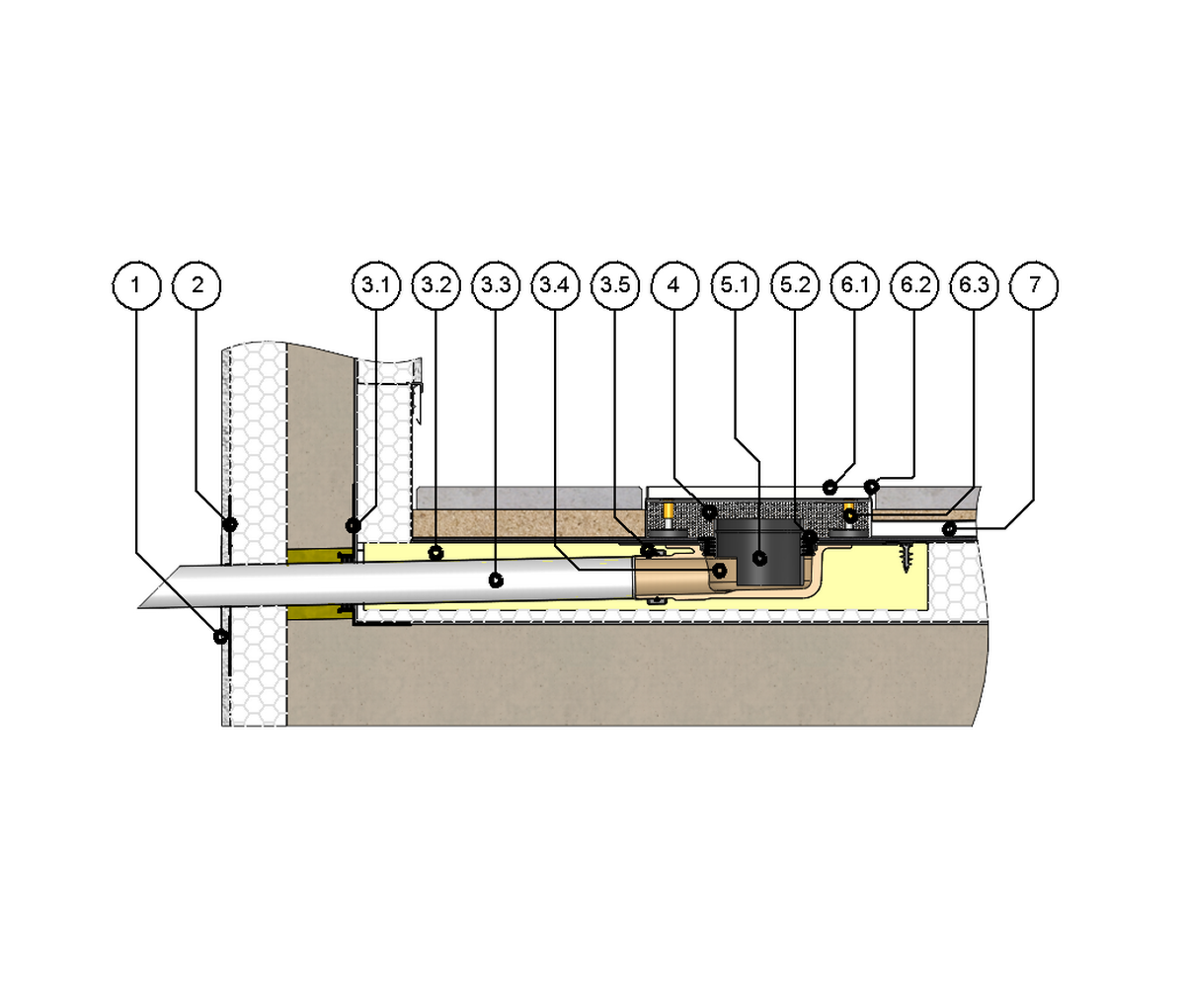

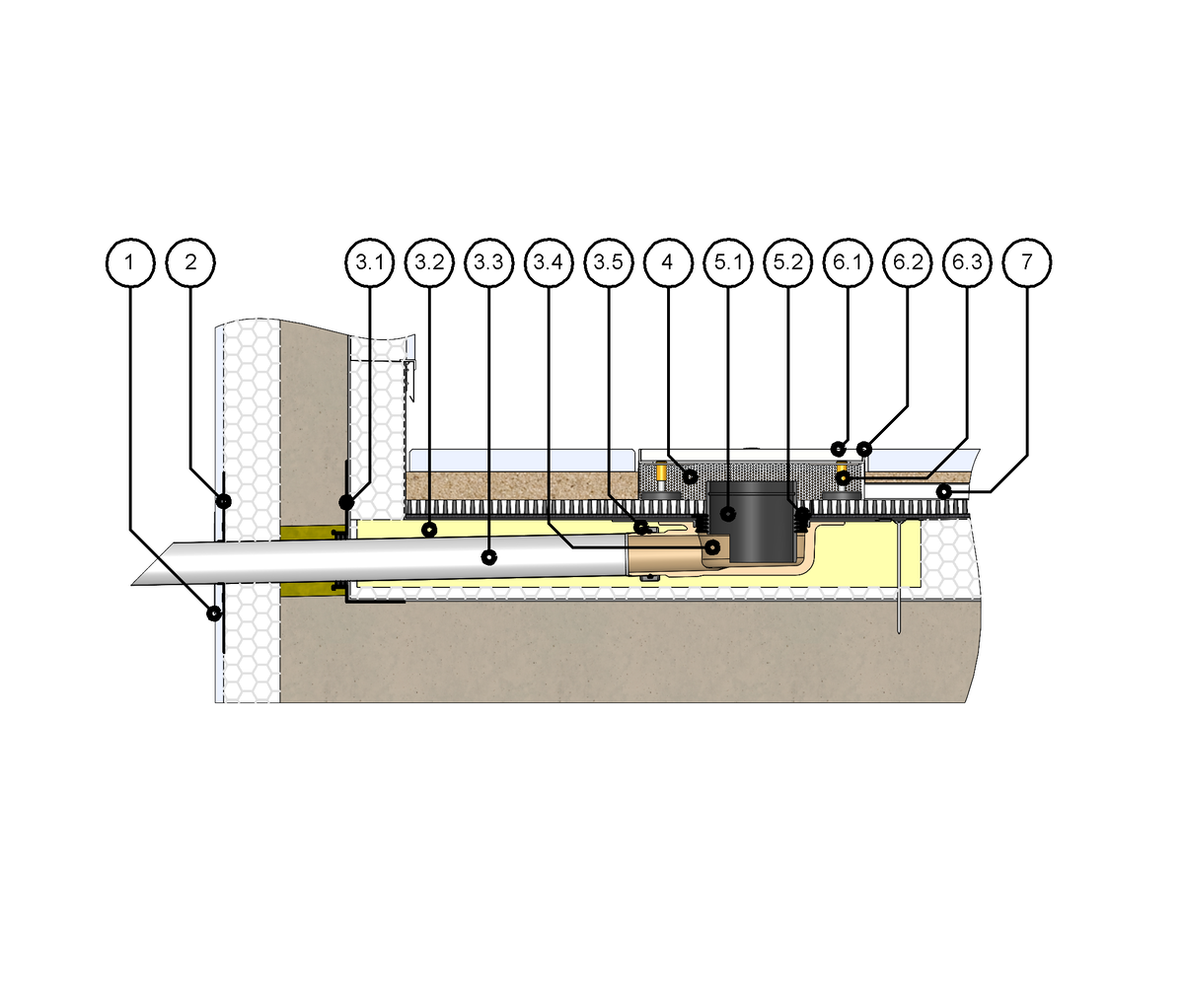

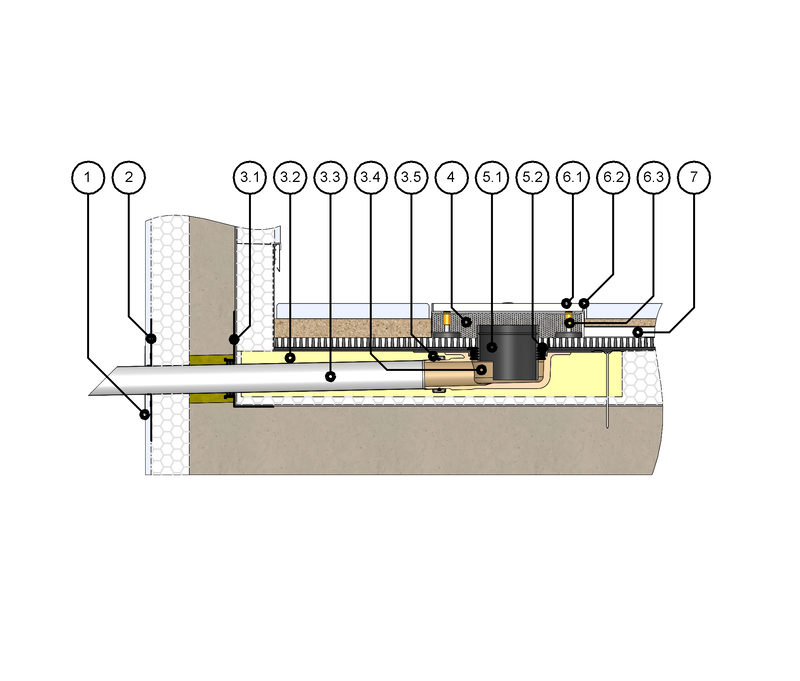

SitaIndra z pierścieniem spiętrzającym SitaMore w niewentylowanej konstrukcji dachowej z płytami i kanałem przelotowym w podsypce z grysu
1 Maskownica do fasad SitaAttika
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain®
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain®
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową na podłożu żwirowym
- odwadnianiem
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą

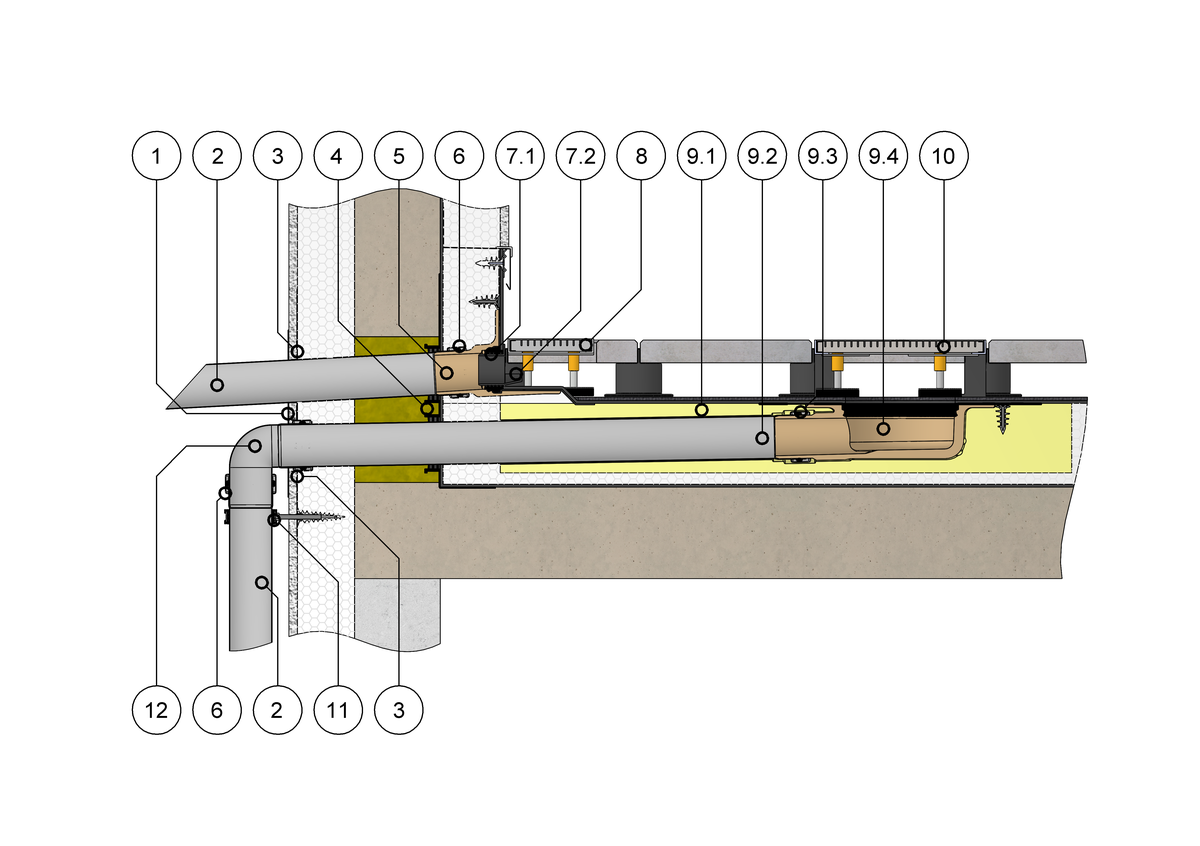

SitaMore Duoflex płyta paroizolacyjna z SitaIndra i SitaEasy
1 Maskownica do fasad, produkcja specjalna
2 Rura SitaPipe ze stali szlachetnej
3 Kołnierz uszczelniający SitaMore do WDVS
4 Płyta paroizolacyjna SitaMore Duoflex
5 SitaEasy
6 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
Element spiętrzający SitaEasy składa się z następujących elementów:
7.1 Pierścień uszczelniający
7.2 Korpus podstawowy
8 SitaDrain® Klassik
SitaIndra bez osadnika żwiru składa się z następujących elementów:
9.1 Korpus termoizolacyjny
9.2 Rura przyłączeniowa ze stali szlachetnej
9.3 Obejma bezpieczeństwa
9.4 Misa wlotowa
10 SitaDrain® Terra
11 Obejma do rur SitaPipe ze stali szlachetnej
12 Kolanko SitaPipe ze stali szlachetnej
2 Rura SitaPipe ze stali szlachetnej
3 Kołnierz uszczelniający SitaMore do WDVS
4 Płyta paroizolacyjna SitaMore Duoflex
5 SitaEasy
6 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
Element spiętrzający SitaEasy składa się z następujących elementów:
7.1 Pierścień uszczelniający
7.2 Korpus podstawowy
8 SitaDrain® Klassik
SitaIndra bez osadnika żwiru składa się z następujących elementów:
9.1 Korpus termoizolacyjny
9.2 Rura przyłączeniowa ze stali szlachetnej
9.3 Obejma bezpieczeństwa
9.4 Misa wlotowa
10 SitaDrain® Terra
11 Obejma do rur SitaPipe ze stali szlachetnej
12 Kolanko SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa z płytą na wsporniku z:
- płytami
- podkładkami
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaMore | Numer artykułu | |||
|---|---|---|---|---|
Kołnierz uszczelniający | ||||
| DN 100 | System rur SitaPipe ze stali nierdzewnej, SitaRondo, SitaSpy | 180011 | Pokaż produkt | |
| DN 70 | System rur SitaPipe ze stali nierdzewnej, SitaRondo, SitaSpy | 180075 | Pokaż produkt |
