Variante

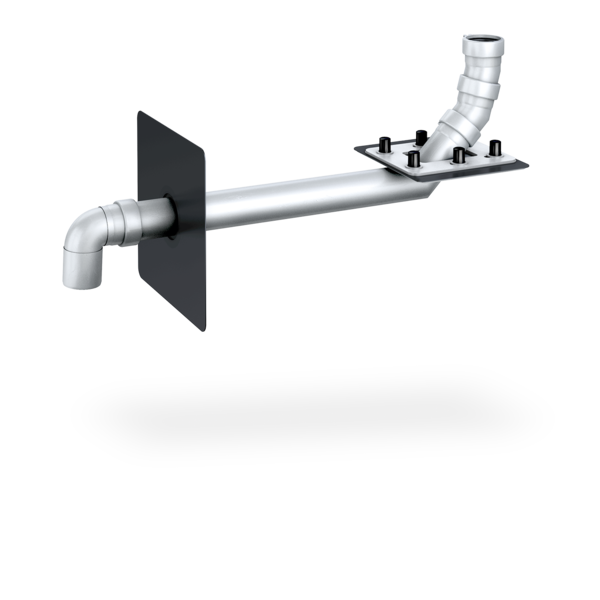

SitaKaskade Inside

Cascadeafvoer

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

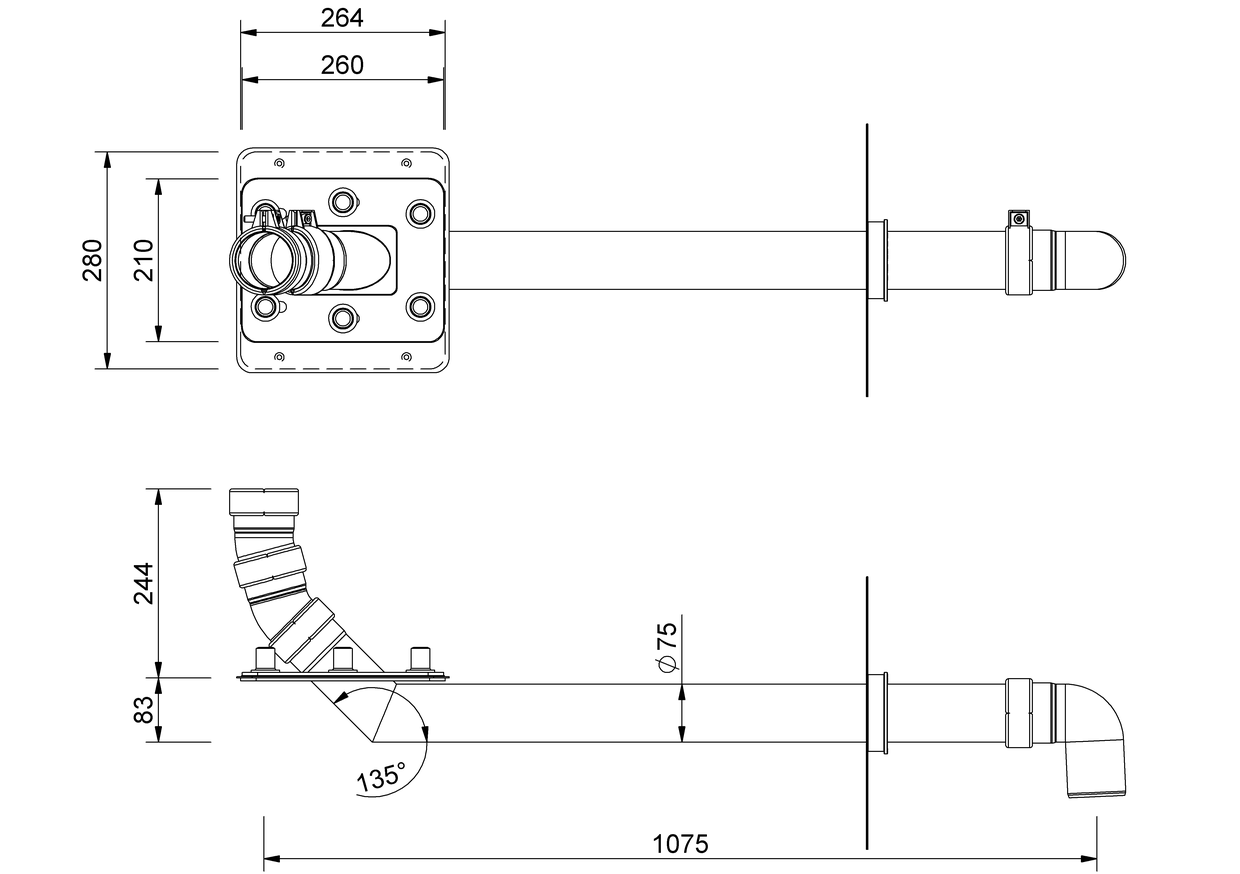

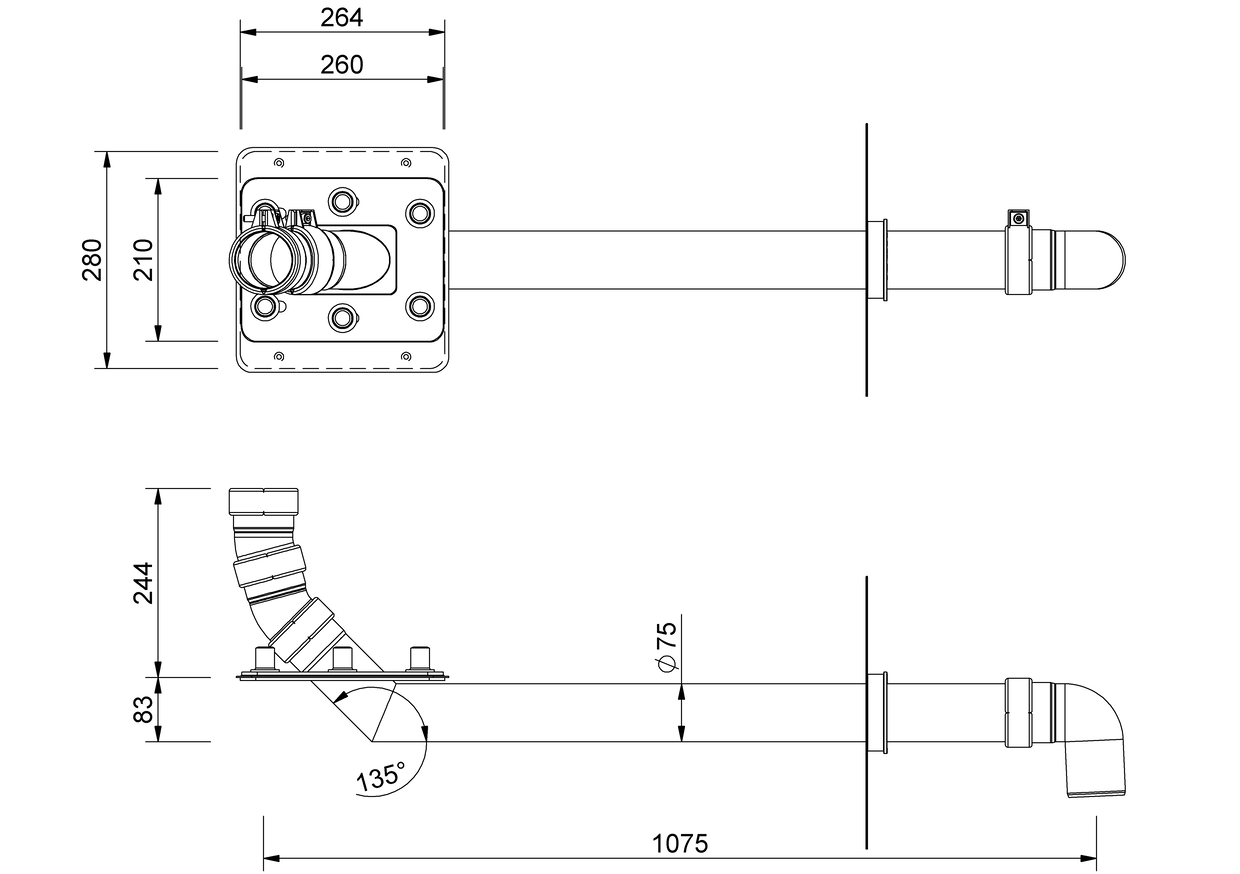

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Uitsparingsmaat (mm x mm)
70	75	1075 x 75

Prestatiebeschrijving

SitaKaskade Inside voor standleiding. Voor efficiënt doorvoeren van regenwater van hoger gelegen dakvlakken via de eronder liggende dakvlakken. Bestaande uit SitaKaskade Inside voor de doorvoer van buizensysteem DN 70 door het warmte-isolatiemateriaal. Met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie. Ontwerp met schroefflens. Inclusief twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met zes draadpennen M12, sluitringen en zeskantmoeren. SitaMore dampschermplaat flex, SitaPipe roestvrijstalen bocht 87,5° SitaPipe roestvrij stalen bocht 30°, SitaPipe roestvrijstalen bocht 15°, 4 stuks. SitaPipe rvs verankeringsbeugel, diameter DN 70. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaKaskade voor ongeventileerde dakconstructies met bekledingsplaten op dragers en overgang naar standleiding in warmte-isolatiesysteem

SitaKaskade Inside voor standleiding bestaande uit:
1.1 SitaPipe roestvrij staal bocht 87,5°
1.2 SitaPipe roestvrij staal verankeringsbeugel
1.3 SitaMore flexibele dampschermplaat
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside losse flens met afdichtmanchetten, moeren, sluitringen, beschermkappen
1.6 SitaPipe roestvrij staal bocht 30°
1.7 SitaPipe roestvrij staal bocht 15°

2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl buisbeugel
4 SitaPipe Edelstahl borgklem

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaKaskade Inside met overgang naar standleiding voor ongeventileerde dakopbouw met terrasbekleding

SitaKaskade Inside voor standleiding bestaande uit:
1.1 SitaPipe roestvrij staal bocht 87,5°
1.2 SitaPipe roestvrij staal verankeringsbeugel
1.3 SitaMore flexibele dampschermplaat
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside losse flens met afdichtslabben, moeren, sluitringen, beschermkappen
1.6 SitaPipe roestvrij staal bocht 15°
1.7 SitaPipe roestvrij staal bocht 30°

2 SitaPipe buis roestvrij staal
3 SitaPipe buisbeugel roestvrij staal
4 SitaPipe verankeringsbeugel roestvrij staal

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op grindbed
Draineermat
Beschermvlies
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaIndra en SitaKaskade Inside voor hoofdafwatering in niet-geventileerde dakopbouw

SitaIndra hoofdafvoerset bestaande uit:
1.1 SitaPipe Edelstahl buis
1.2 SitaMore flexibele dampschermplaat
1.3 SitaPipe Edelstahl borgklem
1.4 SitaIndra afvoerelement
1.5 SitaIndra bladvanger
1.6 SitaIndra isolatieblok

SitaKaskade Inside als spuwer bestaande uit:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside losse flens met afdichtslabben, moeren, sluitringen en beschermkappen
2,3 SitaPipe bocht 30° roestvrij staal
2,4 SitaPipe bocht 15° roestvrij staal
2,6 SitaMore flexibele dampschermplaat voor ronde afvoerbuis

3 SitaPipe Edelstahl buis

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
