SitaRetention

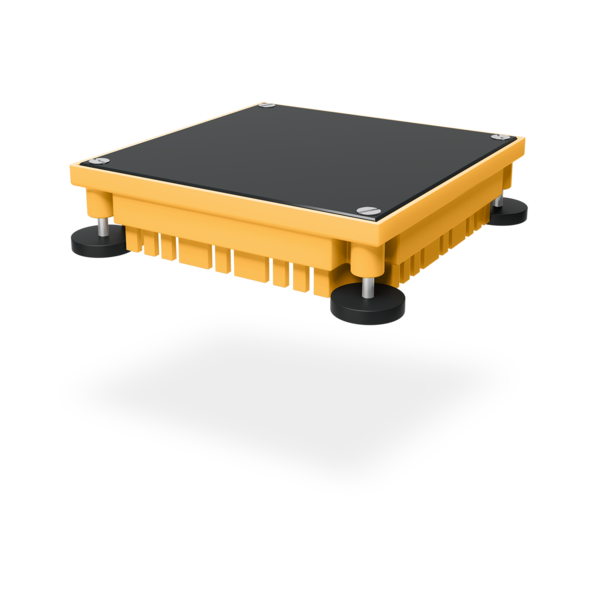

Regard de toiture verte
- Produits
SitaRetention
Regard de toiture verte
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Raccourcissement possible selon les besoins

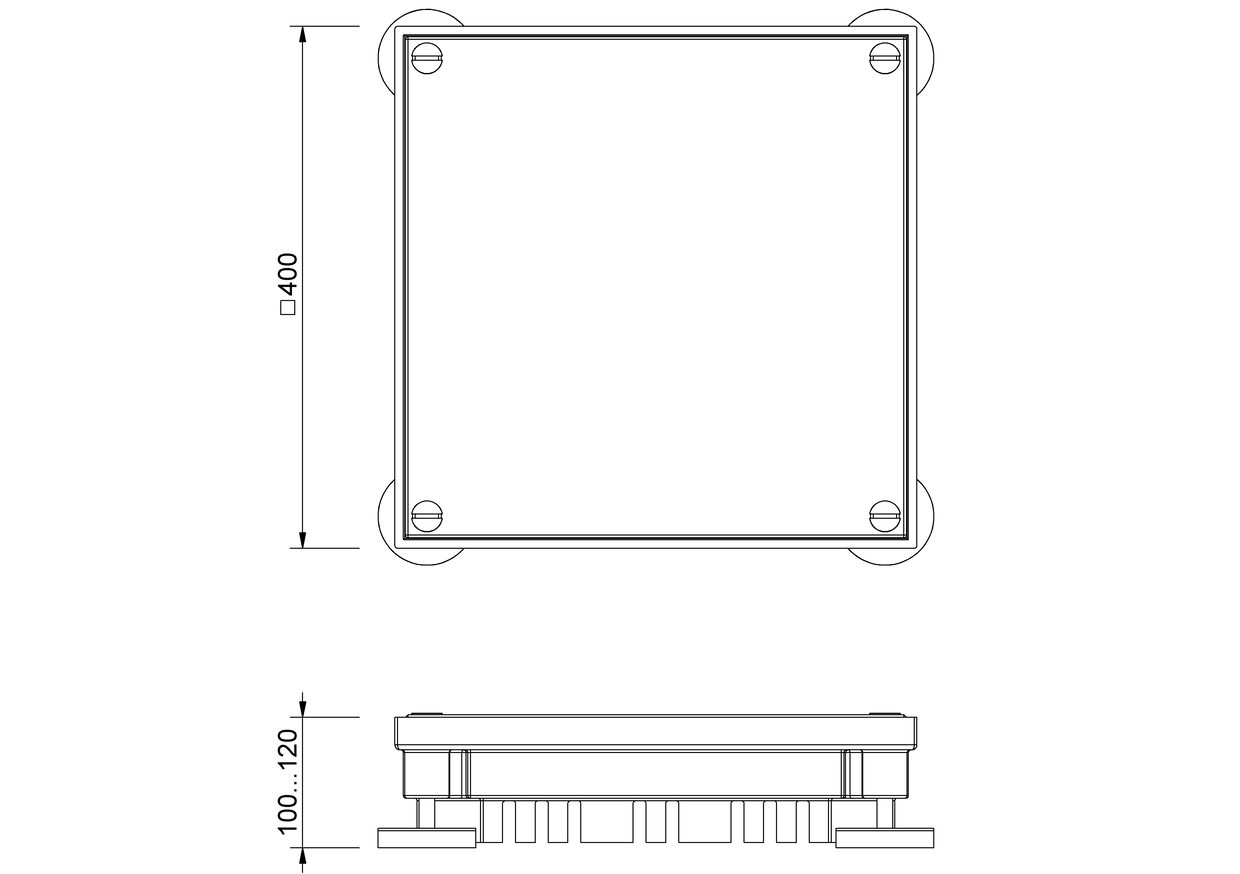

Schéma technique
| Réglage en hauteur min. (mm) | Réglage en hauteur max. (mm) |
|---|---|
| 100 | 120 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

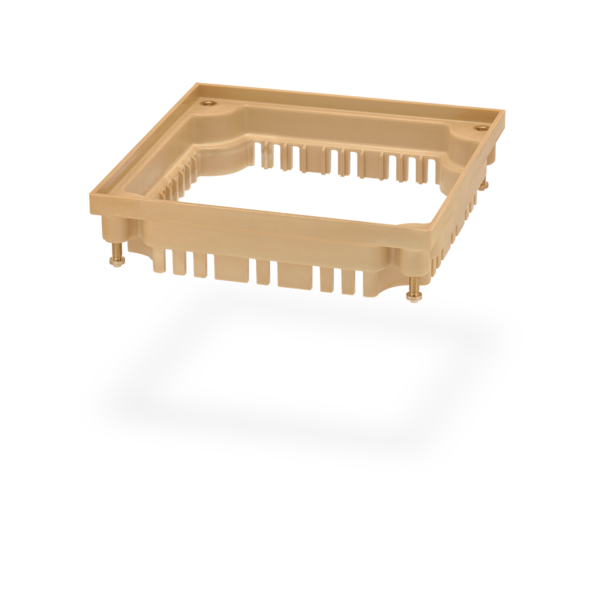

SitaRetention Regard de toiture verte, en polyuréthane, 400 mm x 400 mm avec couvercle fermé en PE et EPDM et quatre pieds en caoutchouc réglables en hauteur. Classe de charge H 1,5. Fourniture et pose selon les règles de l’art.

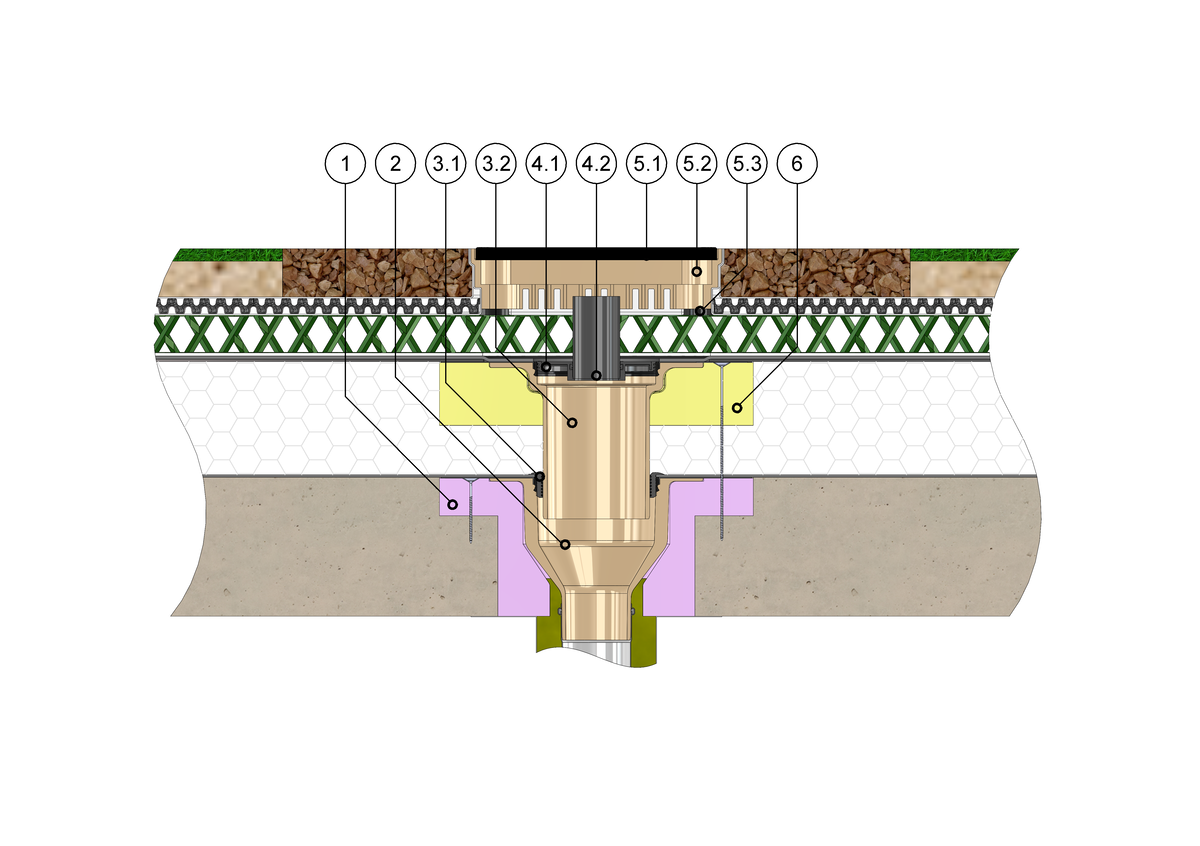

SitaRetention Regard de toiture verte et SitaRetention Fix avec SitaStandard dans une toiture non ventilée à végétation extensive
1 SitaStandard Pièce d'isolation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Pieds en caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Pieds en caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
Structure non ventilée à végétation extensive selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

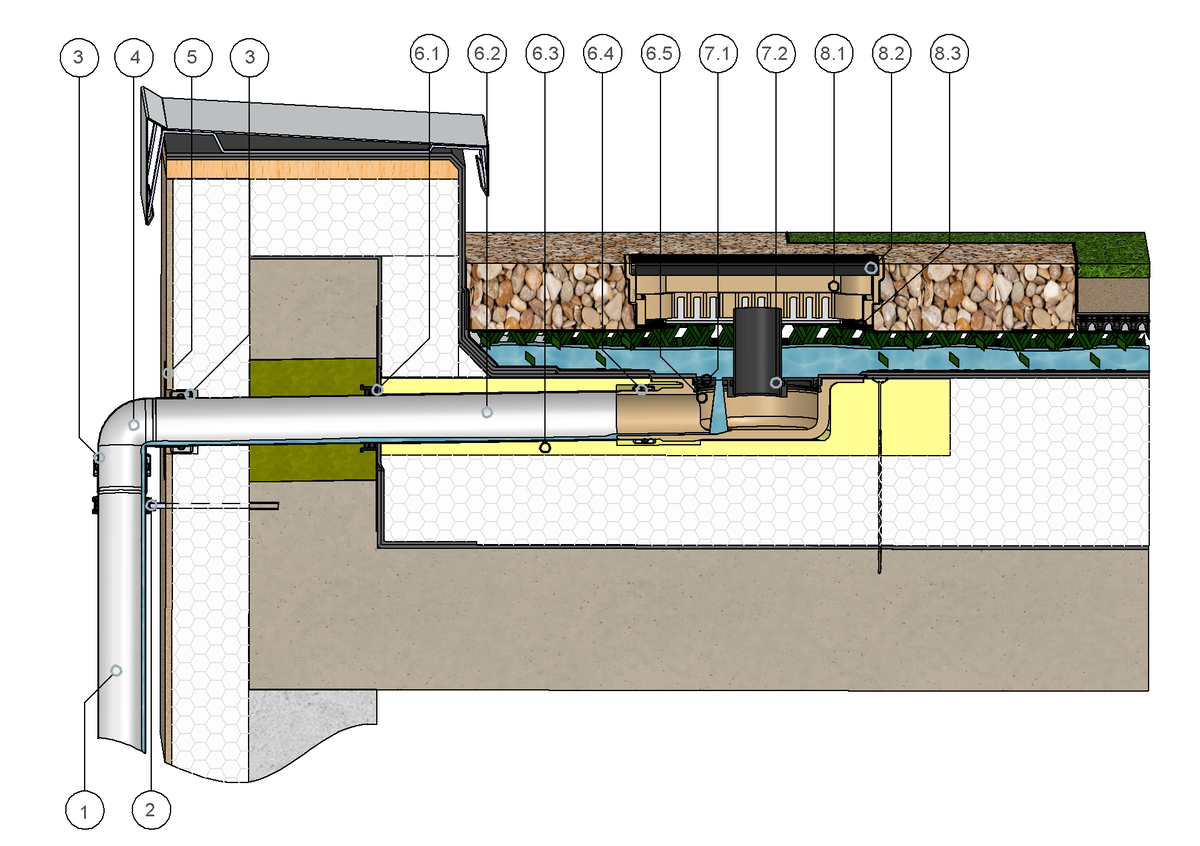

SitaIndra sans arrêt de gravier avec SitaRetention Fix dans une structure non ventilée avec toiture verte à rétention
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 SitaMore Plaque pare-vapeur flexible
6.2 SitaPipe Acier inoxydable Tuyau
6.3 SitaIndra Pièce d’isolation
6.4 SitaPipe Acier inoxydable Collier de serrage
6.5 SitaIndra Corps de base
SitaRetention Fix se compose de :
7.1 Plaque de base avec bague de fixation
7.2 Tuyau de ventilation
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Pieds en caoutchouc réglables en hauteur
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 SitaMore Plaque pare-vapeur flexible
6.2 SitaPipe Acier inoxydable Tuyau
6.3 SitaIndra Pièce d’isolation
6.4 SitaPipe Acier inoxydable Collier de serrage
6.5 SitaIndra Corps de base
SitaRetention Fix se compose de :
7.1 Plaque de base avec bague de fixation
7.2 Tuyau de ventilation
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Pieds en caoutchouc réglables en hauteur
Structure non ventilée à rétention selon les règles techniques généralement reconnues (aaRdT) avec :
- Structure de rétention et toiture végétale selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

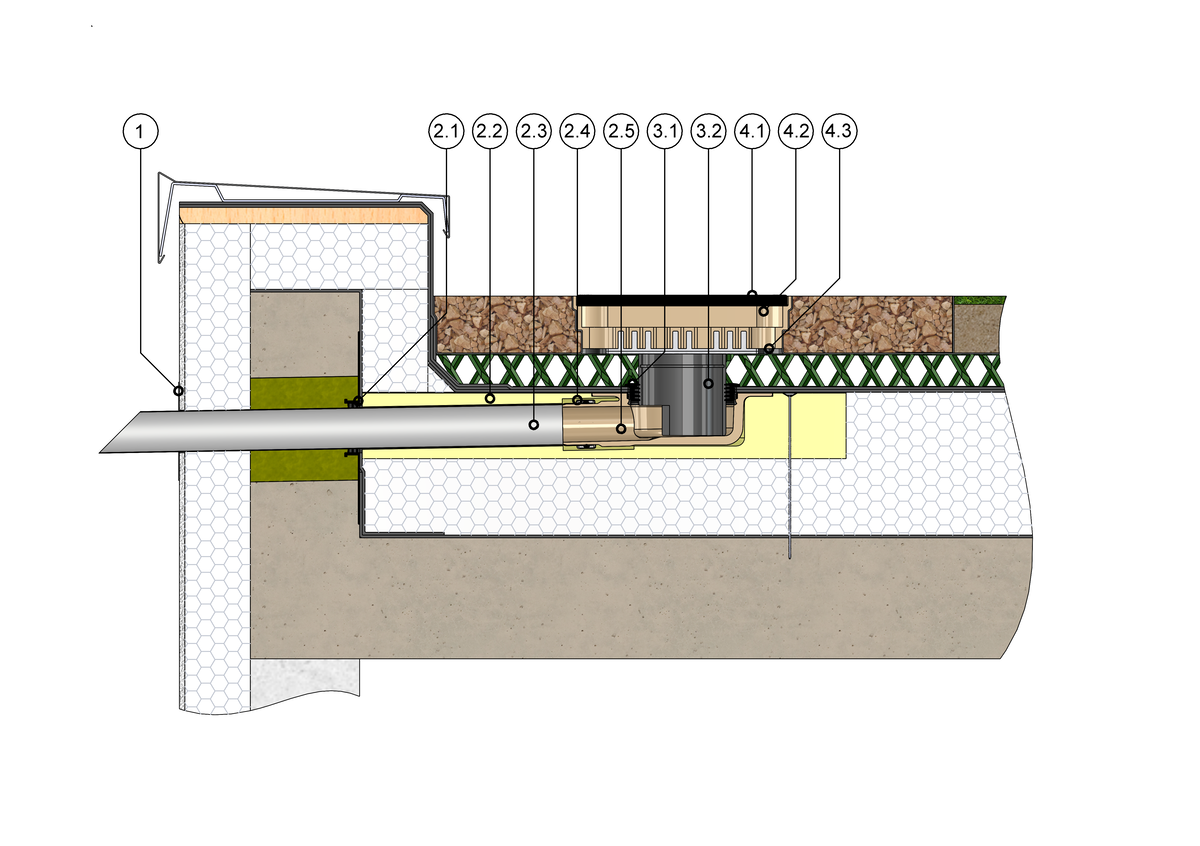

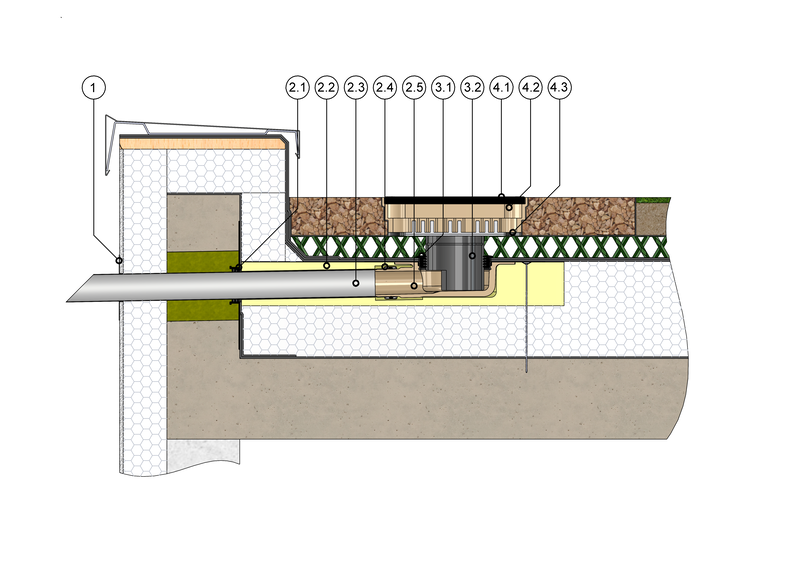

SitaIndra sans arrêt de gravier avec SitaMore Bague de retenue dans une structure non ventilée
1 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
2.1 Plaque pare-vapeur flexible
2.2 Tuyau en acier inoxydable
2.3 Pièce d’isolation
2.4 Collier de serrage en acier inoxydable
2.5 Corps de base avec manchon de raccordement adapté
SitaMore Bague de retenue se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Regard de toiture verte se compose de :
4.1 Couvercle fermé
4.2 Corps de base
4.3 Pieds en caoutchouc réglables en hauteur
SitaIndra sans arrêt de gravier se compose de :
2.1 Plaque pare-vapeur flexible
2.2 Tuyau en acier inoxydable
2.3 Pièce d’isolation
2.4 Collier de serrage en acier inoxydable
2.5 Corps de base avec manchon de raccordement adapté
SitaMore Bague de retenue se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Regard de toiture verte se compose de :
4.1 Couvercle fermé
4.2 Corps de base
4.3 Pieds en caoutchouc réglables en hauteur
Structure non ventilée à rétention selon les règles techniques généralement reconnues (aaRdT) avec :
- Toit à rétention et structure selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

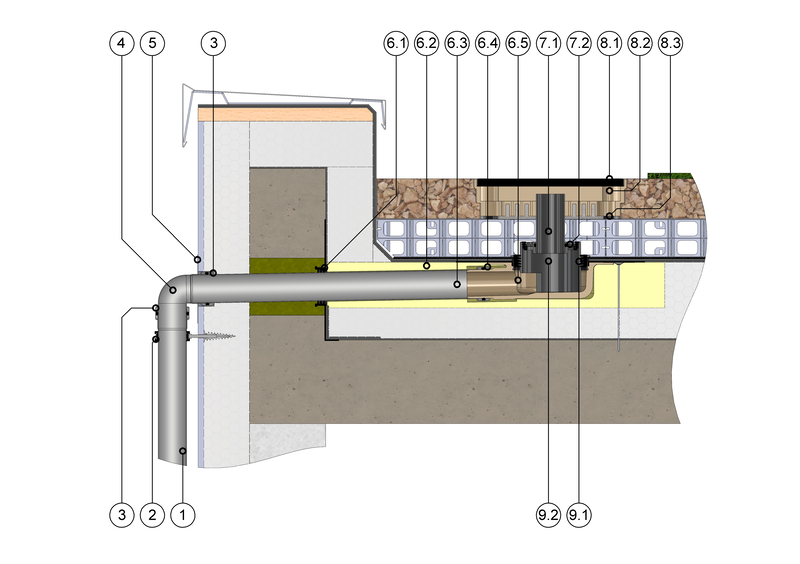

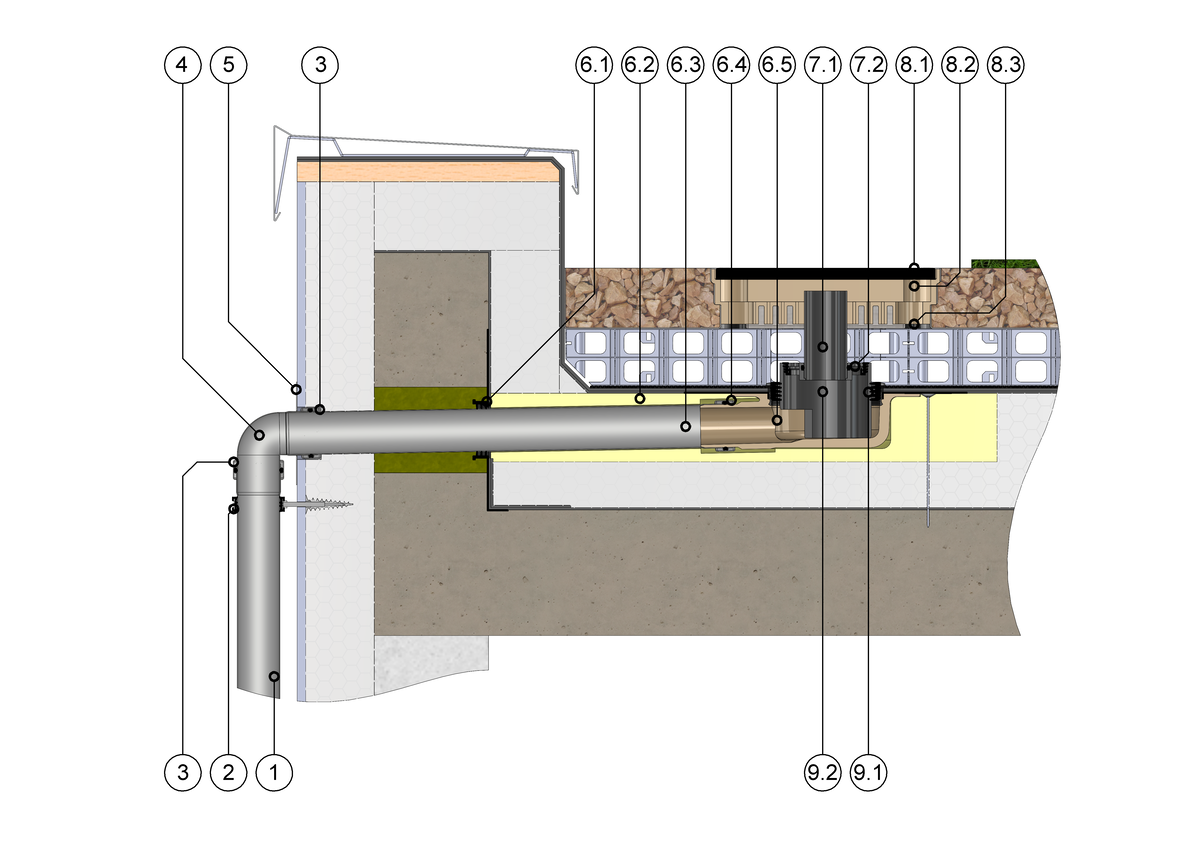

SitaIndra sans arrêt de gravier avec SitaRetention Regard de toiture verte, SitaMore Bague de retenue et SitaRetention Fix dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 Plaque pare-vapeur flexible
6.2 Pièce d’isolation
6.3 Tuyau en acier inoxydable
6.4 Collier de serrage en acier inoxydable
6.5 Corps de base avec manchon de raccordement adapté
SitaRetention Fix se compose de :
7.1 Tuyau de ventilation
7.2 Plaque de base avec bague de fixation
SitaRetention Regard de toiture verte se compose de :
8.1 Couvercle fermé
8.2 Corps de base
8.3 Pieds en caoutchouc réglables en hauteur
SitaMore Bague de retenue se compose de :
9.1 Bague d’étanchéité
9.2 Bague de retenue
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 Plaque pare-vapeur flexible
6.2 Pièce d’isolation
6.3 Tuyau en acier inoxydable
6.4 Collier de serrage en acier inoxydable
6.5 Corps de base avec manchon de raccordement adapté
SitaRetention Fix se compose de :
7.1 Tuyau de ventilation
7.2 Plaque de base avec bague de fixation
SitaRetention Regard de toiture verte se compose de :
8.1 Couvercle fermé
8.2 Corps de base
8.3 Pieds en caoutchouc réglables en hauteur
SitaMore Bague de retenue se compose de :
9.1 Bague d’étanchéité
9.2 Bague de retenue
Structure non ventilée à rétention selon les règles techniques généralement reconnues (aaRdT) avec :
- Structure de rétention et toiture végétale selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

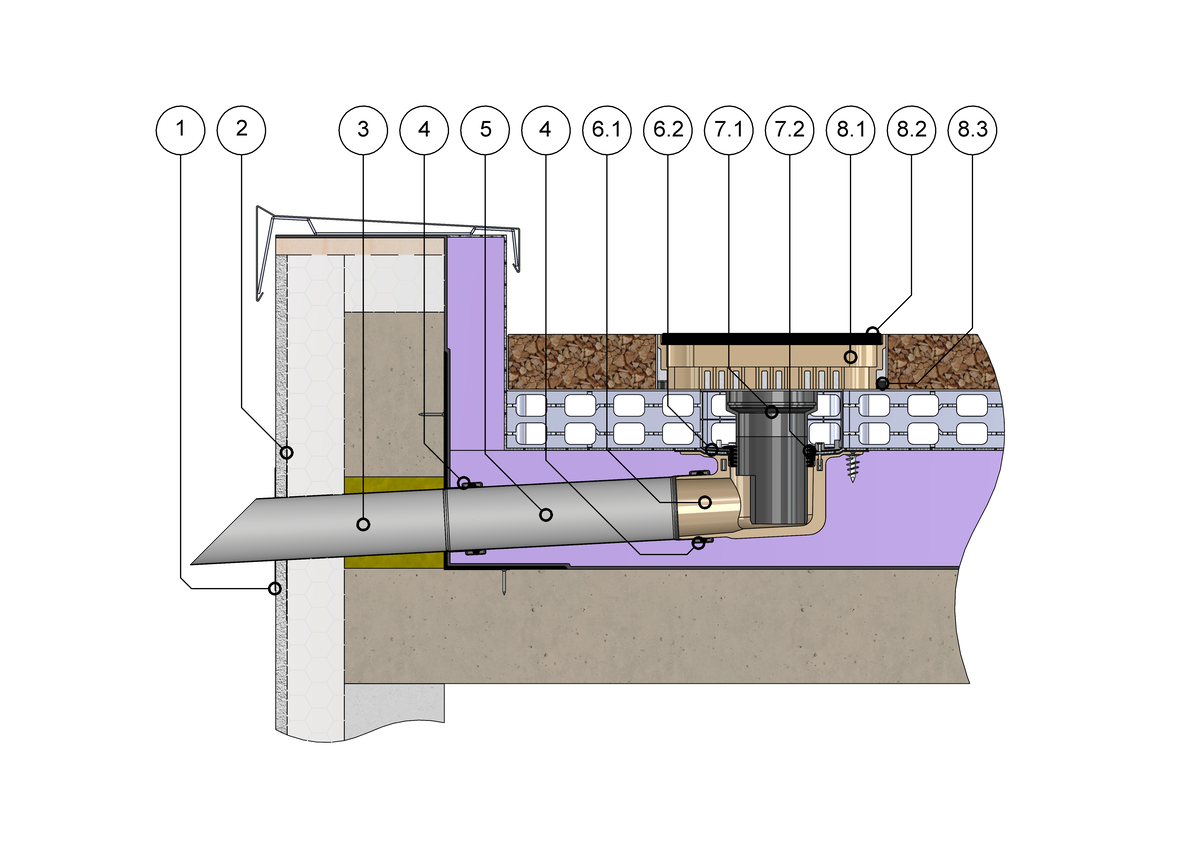

SitaTrendy Bride à visser avec SitaTrendy Bague de retenue et SitaRetention Regard de toiture dans une toiture inversée
1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Manchon d’étanchéité
3. SitaKaskade Passage Fluid
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaPipe Acier inoxydable Tuyau
SitaTrendy Bride à visser sortie coudée se compose de :
6.1 Corps de base
6.2 Bride à visser avec écrous, rondelles plates et manchons d’étanchéité
SitaTrendy Bague de retenue se compose de :
7.1 Corps de base
7.2 Bague d’étanchéité
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Pieds en caoutchouc réglables en hauteur
2 SitaMore Manchon d’étanchéité
3. SitaKaskade Passage Fluid
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaPipe Acier inoxydable Tuyau
SitaTrendy Bride à visser sortie coudée se compose de :
6.1 Corps de base
6.2 Bride à visser avec écrous, rondelles plates et manchons d’étanchéité
SitaTrendy Bague de retenue se compose de :
7.1 Corps de base
7.2 Bague d’étanchéité
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Pieds en caoutchouc réglables en hauteur
Toiture inversée à rétention selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Non-tissé filtrant
- Zone de rétention d’eau
- Couche de séparation drainante
- Isolation thermique XPS
- Étanchéité
- Élément porteur
SitaTurbo Max Toiture inversée avec SitaTurbo Pièce d’isolation et SitaRetention Regard de toiture verte dans toiture inversée
1 SitaTurbo Plaque de recouvrement de façade
SitaTurbo Toiture inversée se compose de :
2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Bague d’étanchéité
2.6 Bague de retenue en PE
SitaRetention Regard de toiture verte se compose de :
3.1 Corps de base
3.2 Couvercle fermé
3.3 Pieds en caoutchouc réglables en hauteur
4 SitaTurbo Pièce d'isolation XPS
SitaTurbo Toiture inversée se compose de :
2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Bague d’étanchéité
2.6 Bague de retenue en PE
SitaRetention Regard de toiture verte se compose de :
3.1 Corps de base
3.2 Couvercle fermé
3.3 Pieds en caoutchouc réglables en hauteur
4 SitaTurbo Pièce d'isolation XPS
Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Non-tissé filtrant
- Zone de rétention d’eau
- Couche de séparation drainante
- Isolation thermique XPS
- Étanchéité
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaRetention | N° d'article | ||
|---|---|---|---|
Regard de toiture verte | |||
| 120 mm | 233040 | Voir le produit |
+
