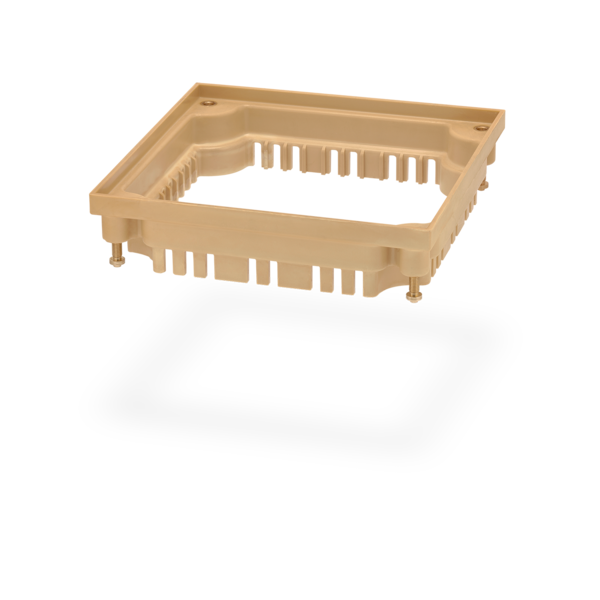

SitaRetention
inspectierooster voor groendaken
- Producten
SitaRetention
inspectierooster voor groendaken
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Afzonderlijk inkortbaar

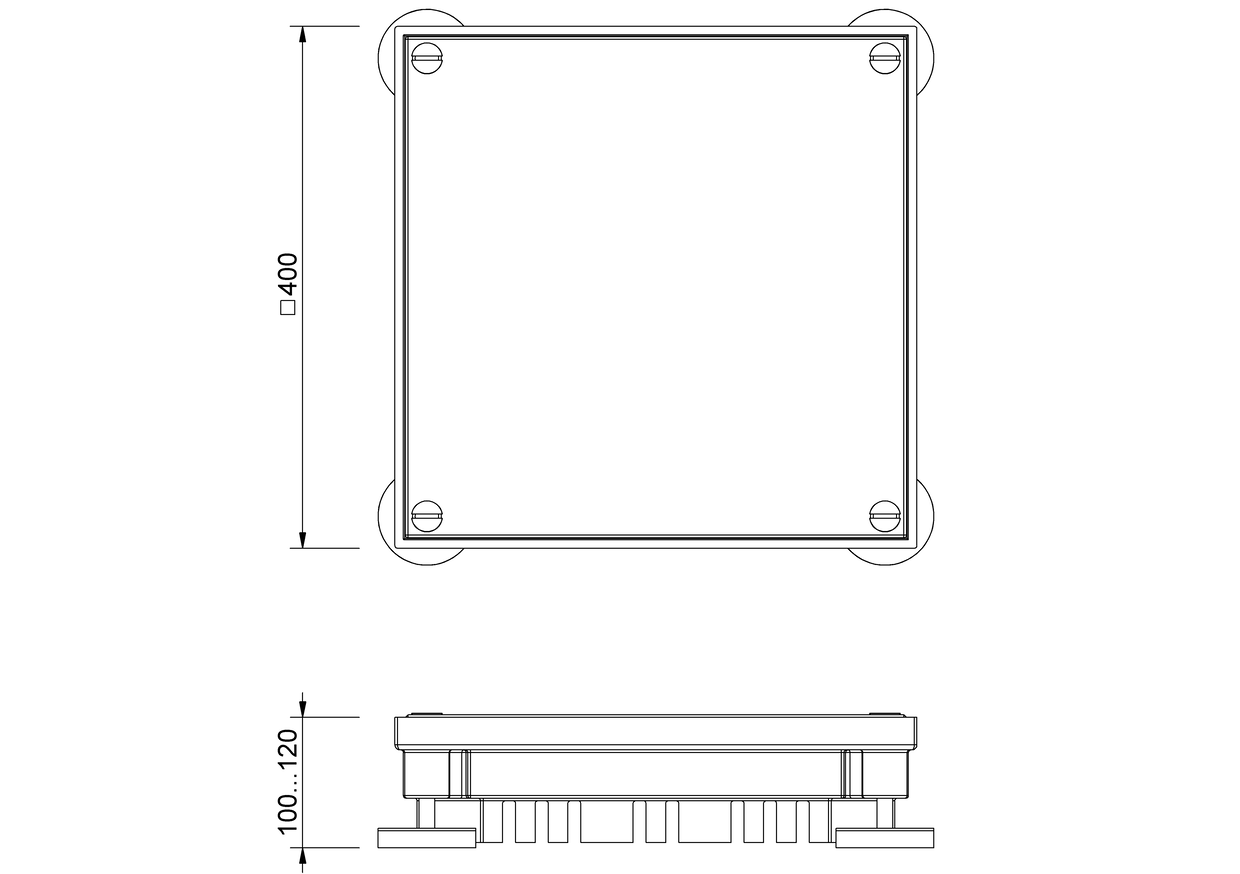

Technische tekening
| Min. ingestelde hoogte (mm) | Max. ingestelde hoogte (mm) |
|---|---|
| 100 | 120 |
Prestatiebeschrijving
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

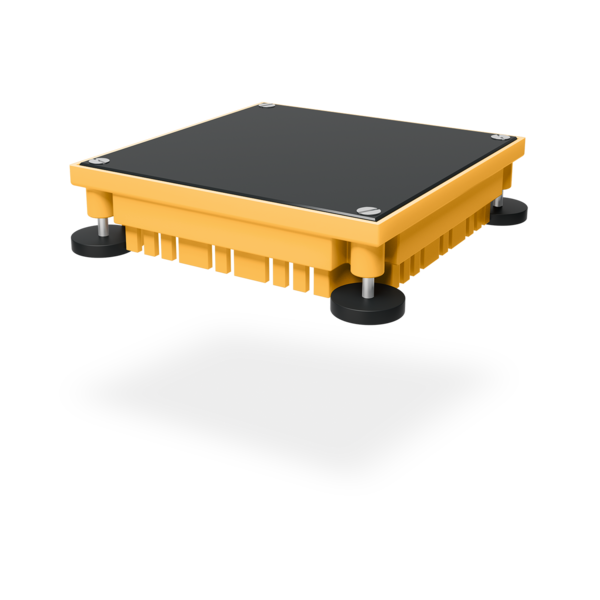

SitaRetention groendakschacht, van polyurethaan. Afmetingen 400 mm x 400 mm. Met gesloten afdekking van PE en EPDM. Met vier in hoogte verstelbare rubberen steunpoten. Belastingsklasse H 1,5. Leveren en plaatsen volgens de regels der kunst.

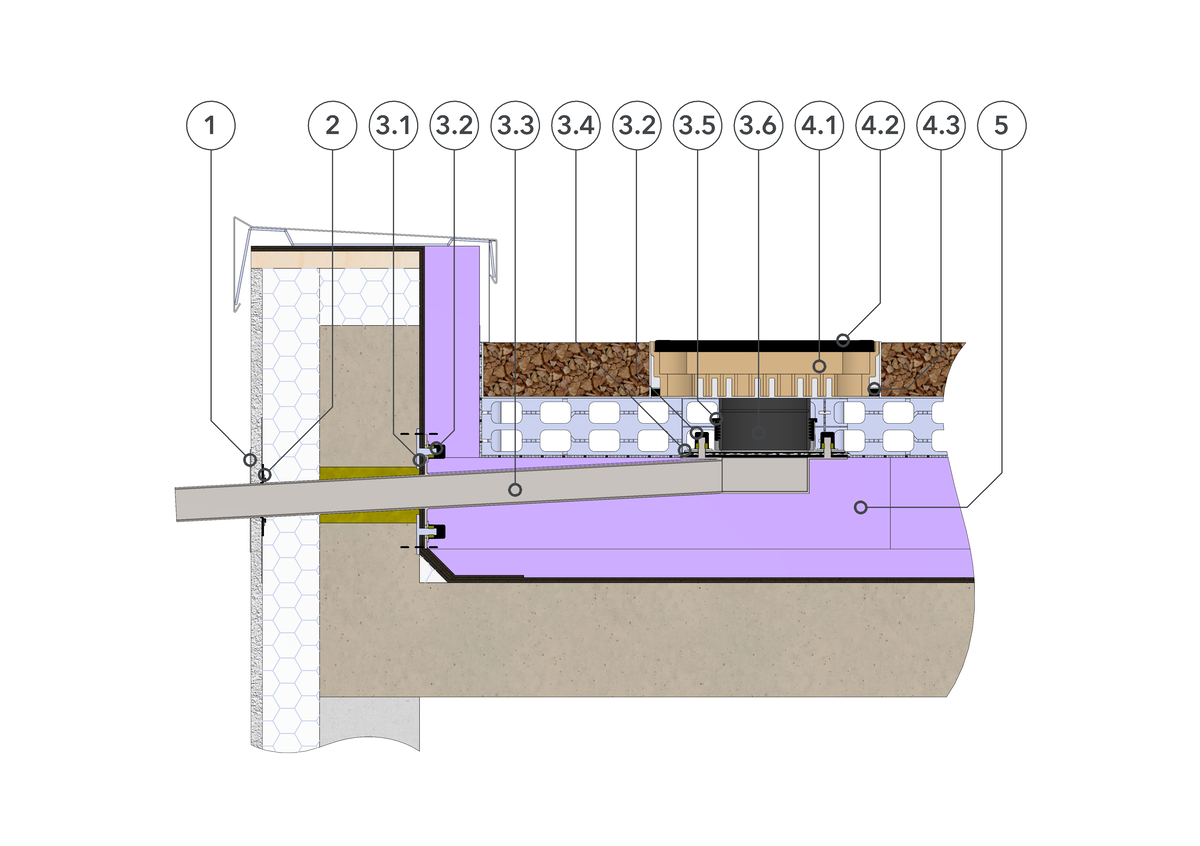

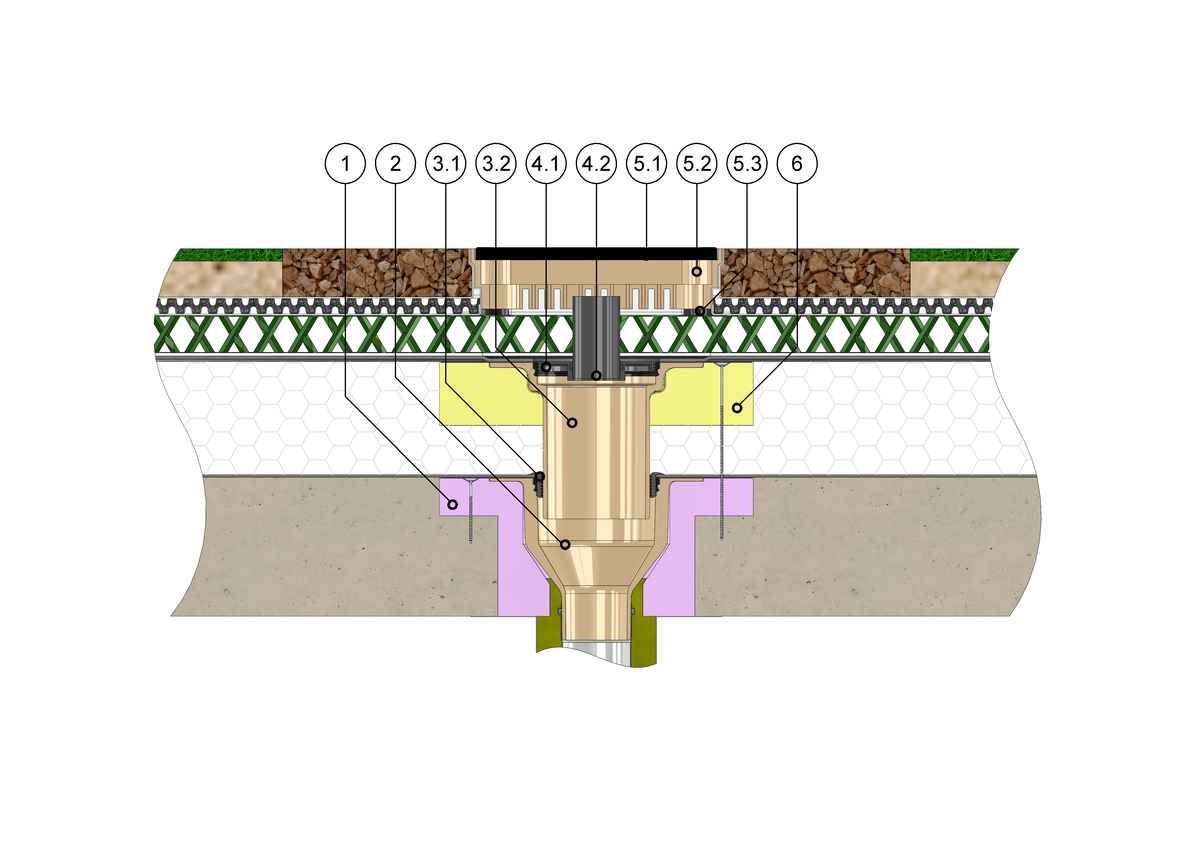

SitaRetention groendakschacht en SitaRetention Fix met SitaStandard voor ongeventileerde dakopbouw met extensieve begroeiing
1 SitaStandard isolatie-element
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention Fix bestaande uit:
4.1 Voetplaat
4.2 Ventilatiebuis
4.3 Bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
5.1 Gesloten afdekking
5.2 Afvoerelement
5.3 In hoogte verstelbare rubberen voetjes
6 SitaStandard isolatie-element verhogingselement
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention Fix bestaande uit:
4.1 Voetplaat
4.2 Ventilatiebuis
4.3 Bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
5.1 Gesloten afdekking
5.2 Afvoerelement
5.3 In hoogte verstelbare rubberen voetjes
6 SitaStandard isolatie-element verhogingselement
Ongeventileerde dakopbouw met extensieve begroeiing conform algemeen erkende vaktechnische regels, met:
- Dakbegroeiing van leverancier groendaksysteem
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

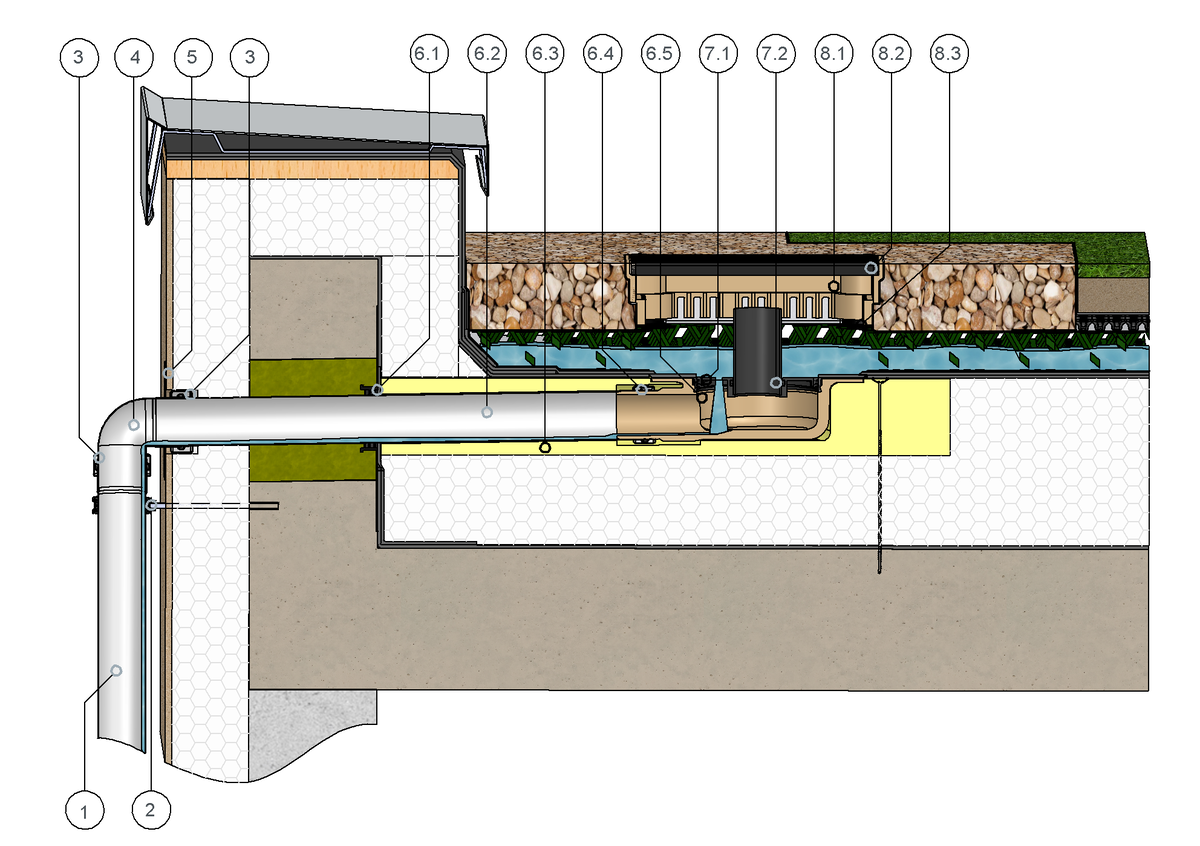

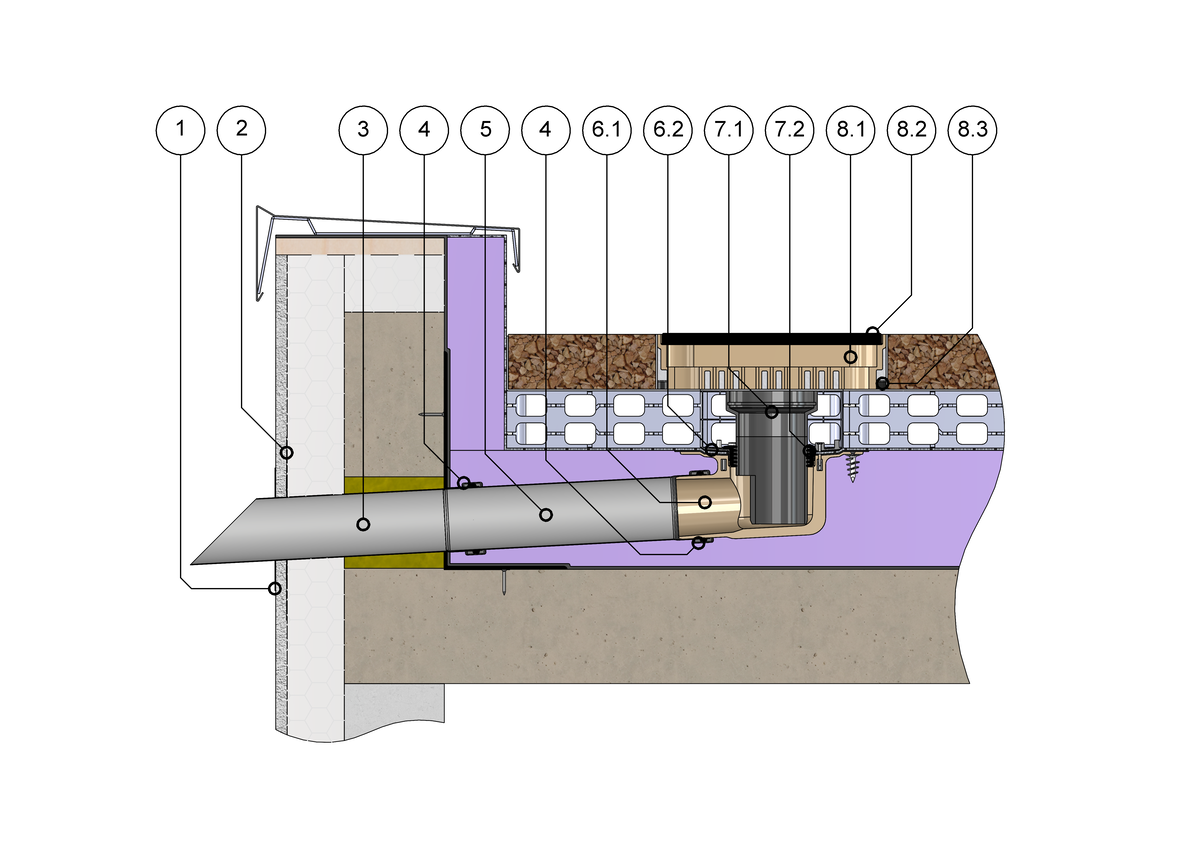

SitaIndra met SitaRetention Fix voor ongeventileerde dakopbouw met retentie-groendak
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaPipe roestvrijstalen buis
6.3 SitaIndra isolatie-element
6.4 SitaPipe roestvrijstalen verankeringsbeugel
6.5 SitaIndra-afvoerelement
SitaRetention Fix bestaande uit:
7.1 Voetplaat met bevestigingsring
7.2 Ventilatiebuis
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaPipe roestvrijstalen buis
6.3 SitaIndra isolatie-element
6.4 SitaPipe roestvrijstalen verankeringsbeugel
6.5 SitaIndra-afvoerelement
SitaRetention Fix bestaande uit:
7.1 Voetplaat met bevestigingsring
7.2 Ventilatiebuis
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
Retentiedak in ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Retentiedakopbouw en dakbegroeiing van leverancier groendaksysteem
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

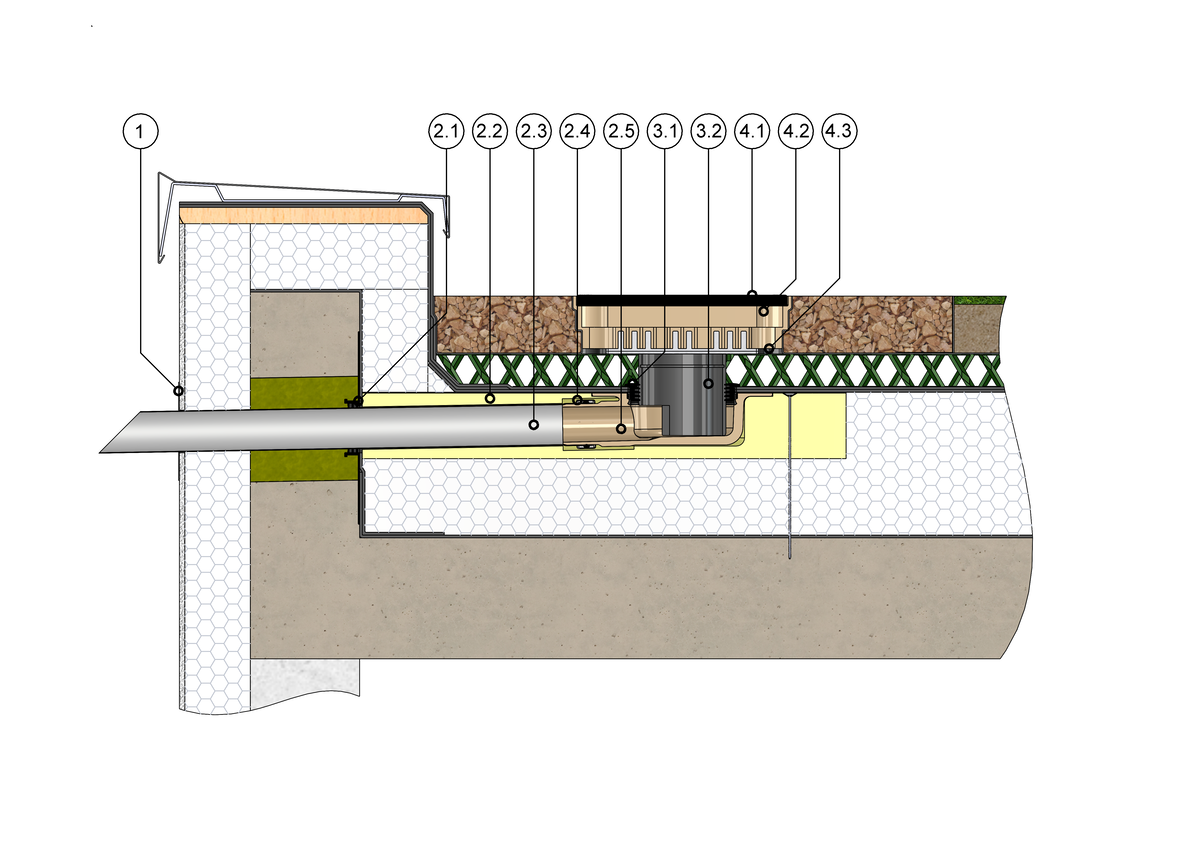

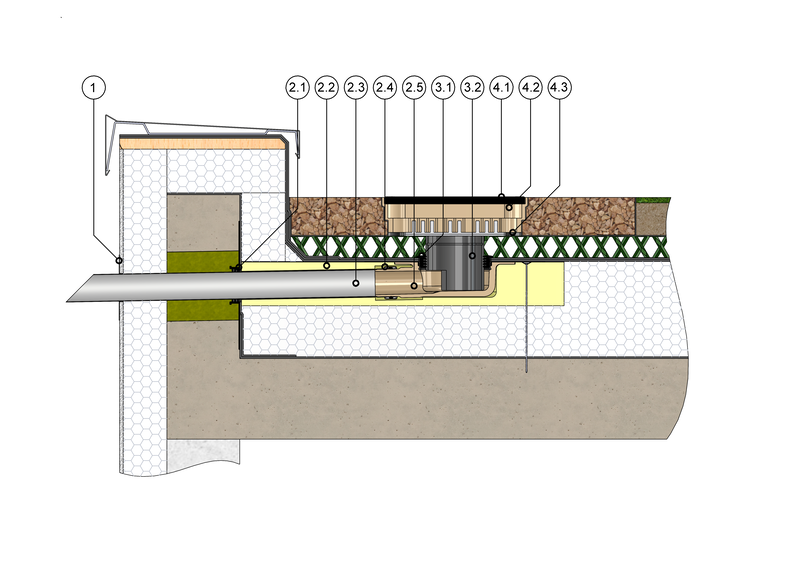

SitaIndra zonder grindvanger met SitaMore stuwring in ongeventileerde dakopbouw
1 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Roestvrijstalen buis
2.3 Isolatie-element
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention inspectierooster voor groendaken bestaande uit:
4.1 Gesloten afdekking
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Roestvrijstalen buis
2.3 Isolatie-element
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention inspectierooster voor groendaken bestaande uit:
4.1 Gesloten afdekking
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
Retentiedak in niet-geventileerde dakconstructie volgens de aaRdT met:
- Retentiedak en dakconstructie volgens systeemaanbieder
- Sealing
- Warmte-isolatie
- Dampscherm
- Substructuur

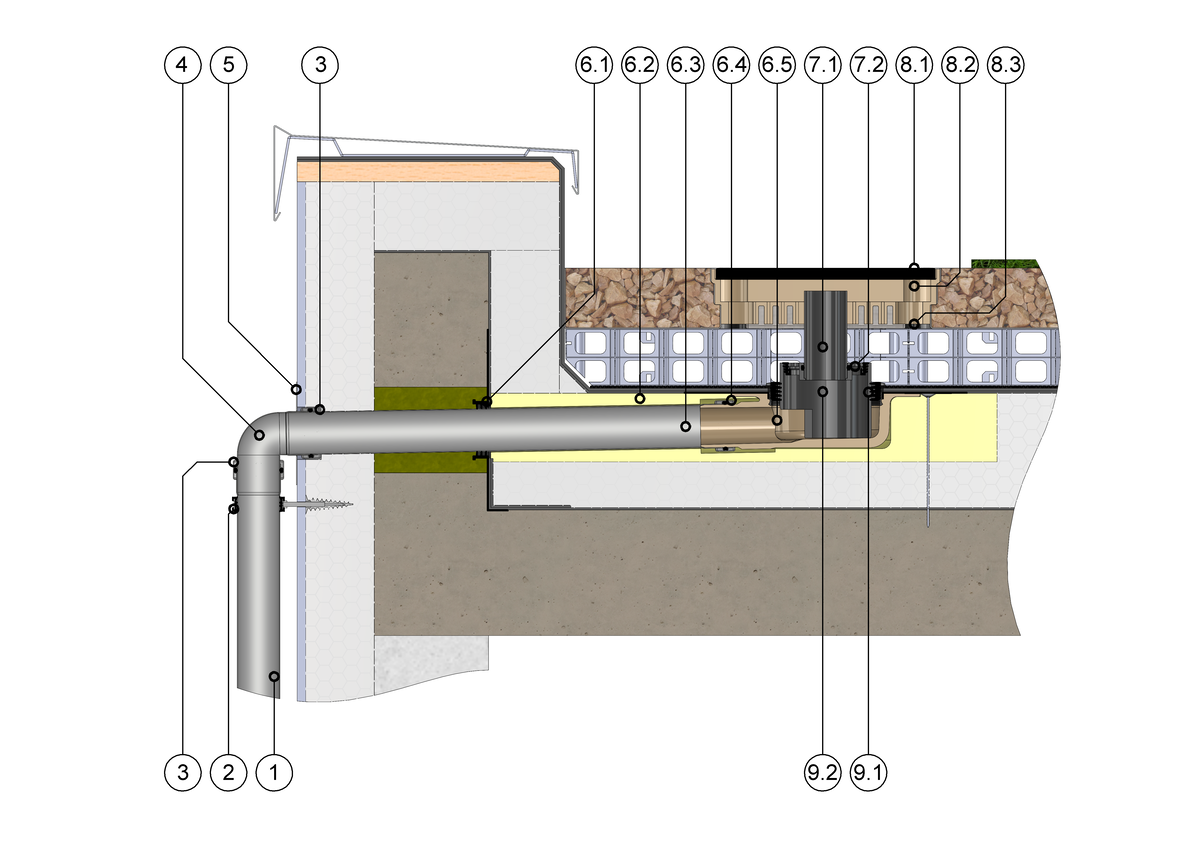

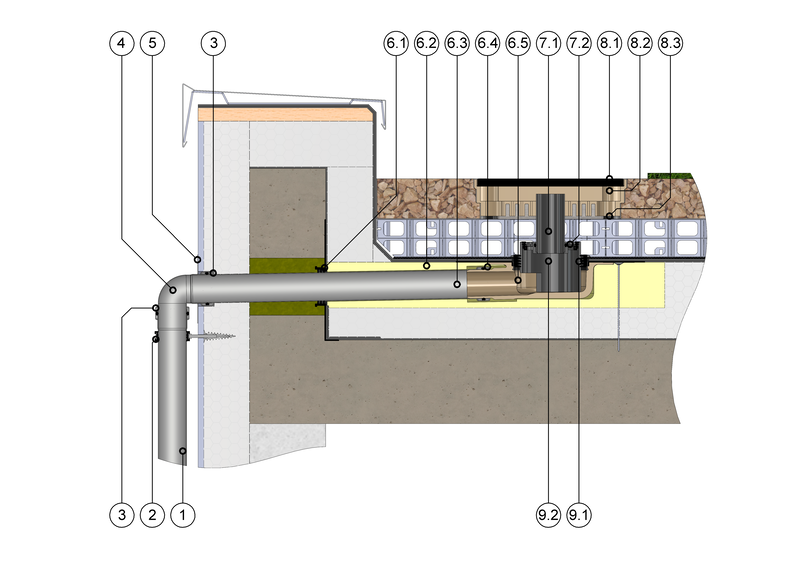

SitaIndra zonder grindvanger met SitaRetention inspectierooster voor groendaken, SitaMore stuwring en SitaRetention Fix in ongeventileerde dakopbouw
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Roestvrijstalen buis
6.4 Roestvrijstalen verankeringsbeugel
6.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaRetention Fix bestaande uit:
7.1 Ventilatiebuis
7.2 Voetplaat met bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Gesloten afdekking
8.2 Afvoerelement
8.3 In hoogte verstelbare rubberen voetjes
SitaMore stuwring bestaande uit:
9.1 Afdichtring
9.2 Stuwring
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Roestvrijstalen buis
6.4 Roestvrijstalen verankeringsbeugel
6.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaRetention Fix bestaande uit:
7.1 Ventilatiebuis
7.2 Voetplaat met bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Gesloten afdekking
8.2 Afvoerelement
8.3 In hoogte verstelbare rubberen voetjes
SitaMore stuwring bestaande uit:
9.1 Afdichtring
9.2 Stuwring
Retentiedak in ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Retentiedakopbouw en dakbegroeiing van systeemleverancier
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy schroefflens met SitaTrendy stuwring en SitaRetention inspectierooster voor groendaken in omkeerdak
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe
3 SitaKaskade doorvoer Fluid
4 SitaPipe roestvrijstalen verankeringsbeugel
5. SitaPipe roestvrijstalen buis
SitaTrendy schroefflens gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Schroefflens met moeren, sluitringen en afdichtingsslabben
SitaTrendy stuwring bestaande uit:
7.1 Afvoerelement
7.2 Afdichtring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
2 SitaMore afdichtslabbe
3 SitaKaskade doorvoer Fluid
4 SitaPipe roestvrijstalen verankeringsbeugel
5. SitaPipe roestvrijstalen buis
SitaTrendy schroefflens gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Schroefflens met moeren, sluitringen en afdichtingsslabben
SitaTrendy stuwring bestaande uit:
7.1 Afvoerelement
7.2 Afdichtring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
Retentie omkeerdak volgens de aaRdT met:
- dakbegroeiing volgens systeemaanbieder
- Filtervlies
- Waterretentieruimte
- waterafwijzende scheidingslaag
- XPS thermische isolatie
- Afdichting
- Onderconstructie
SitaTurbo Max omkeerdak met SitaTurbo isolatie-element en SitaRetention inspectierooster voor groendaken in het omkeerdak
1 SitaTurbo gevelafdekplaat
SitaTurbo voor omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 Afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 Afdichtring
2.6 PE-stuwring
SitaRetention inspectierooster voor groendaken bestaande uit:
3.1 Afvoerelement
3.2 Gesloten afdekking
3.3 In hoogte verstelbare rubberen voetjes
4 SitaTurbo XPS isolatie-element
SitaTurbo voor omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 Afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 Afdichtring
2.6 PE-stuwring
SitaRetention inspectierooster voor groendaken bestaande uit:
3.1 Afvoerelement
3.2 Gesloten afdekking
3.3 In hoogte verstelbare rubberen voetjes
4 SitaTurbo XPS isolatie-element
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- dakbegroeiing volgens systeemaanbieder
- Filtervlies
- Waterretentieruimte
- waterafwijzende scheidingslaag
- XPS thermische isolatie
- Afdichting
- Onderconstructie
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaRetention | Artikelnummer | ||
|---|---|---|---|
Inspectierooster voor groendaken | |||
| 120 mm | 233040 | Product tonen |
+
