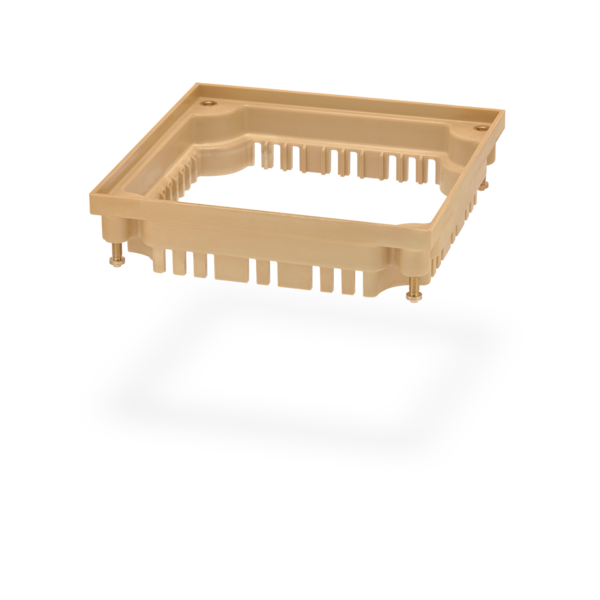

SitaRetention
Шахта озеленения
- Продукция

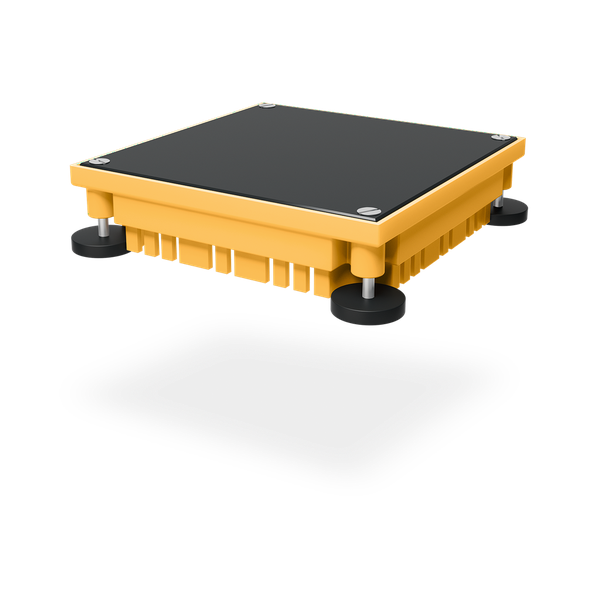

SitaRetention
Шахта озеленения
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

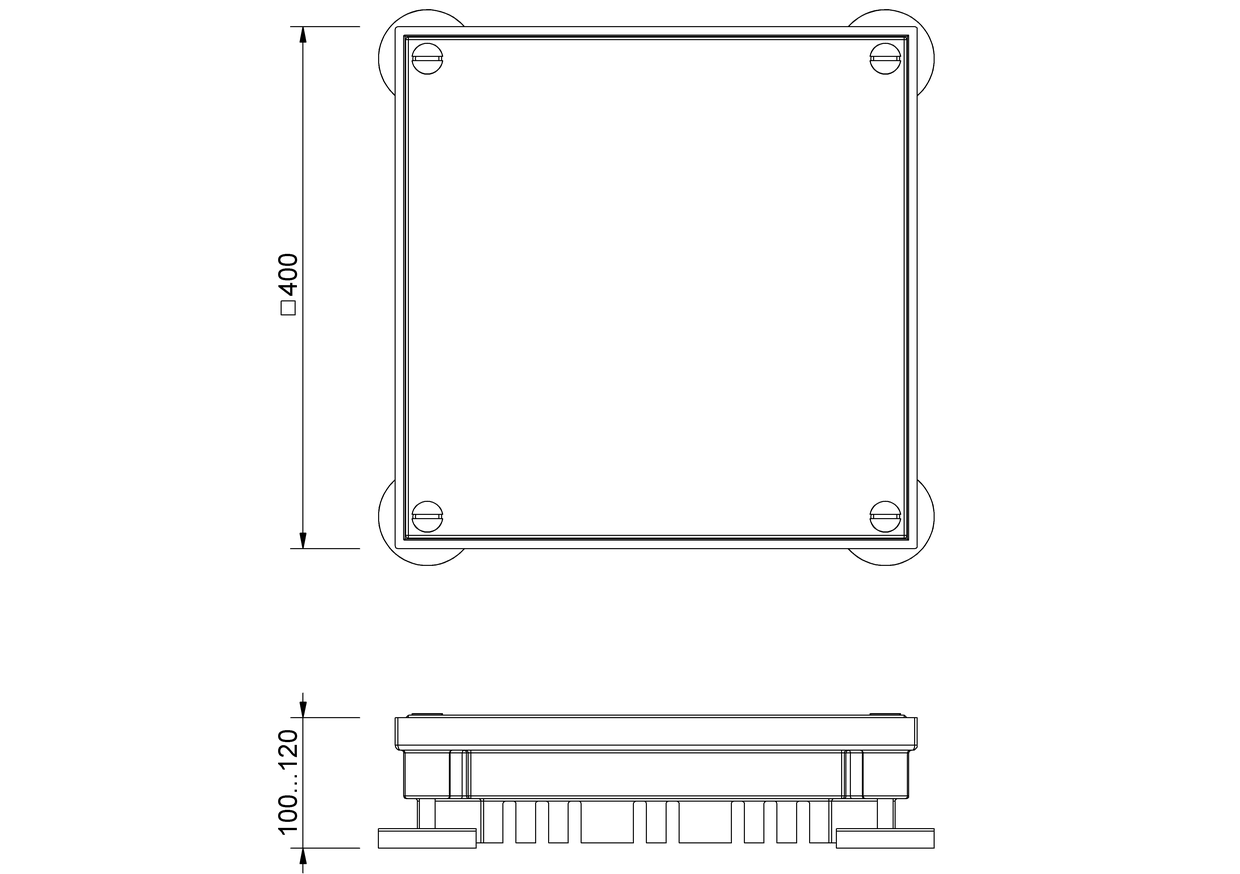

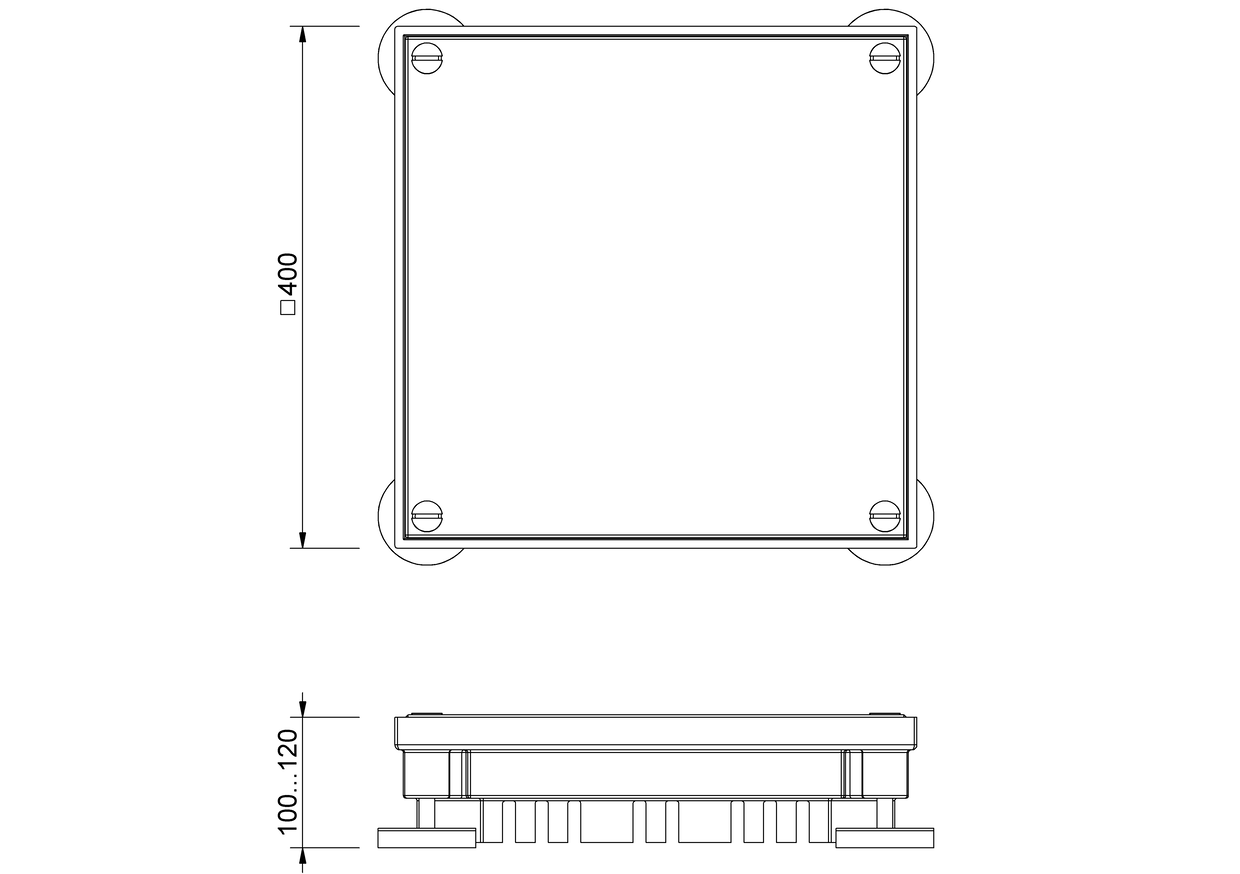

Технический чертеж
| Мин. регулировка высоты (мм) | Регулировка высоты, макс. (мм) |
|---|---|
| 100 | 120 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Шахта озеленения SitaRetention, из полиуретана, с закрытой крышкой из полиэтилена и ЭПДМ, 400 x 400 мм, с четырьмя плавно регулируемыми по высоте резинометаллическими опорами. Класс нагрузки H 1,5. Поставка и квалифицированный монтаж.

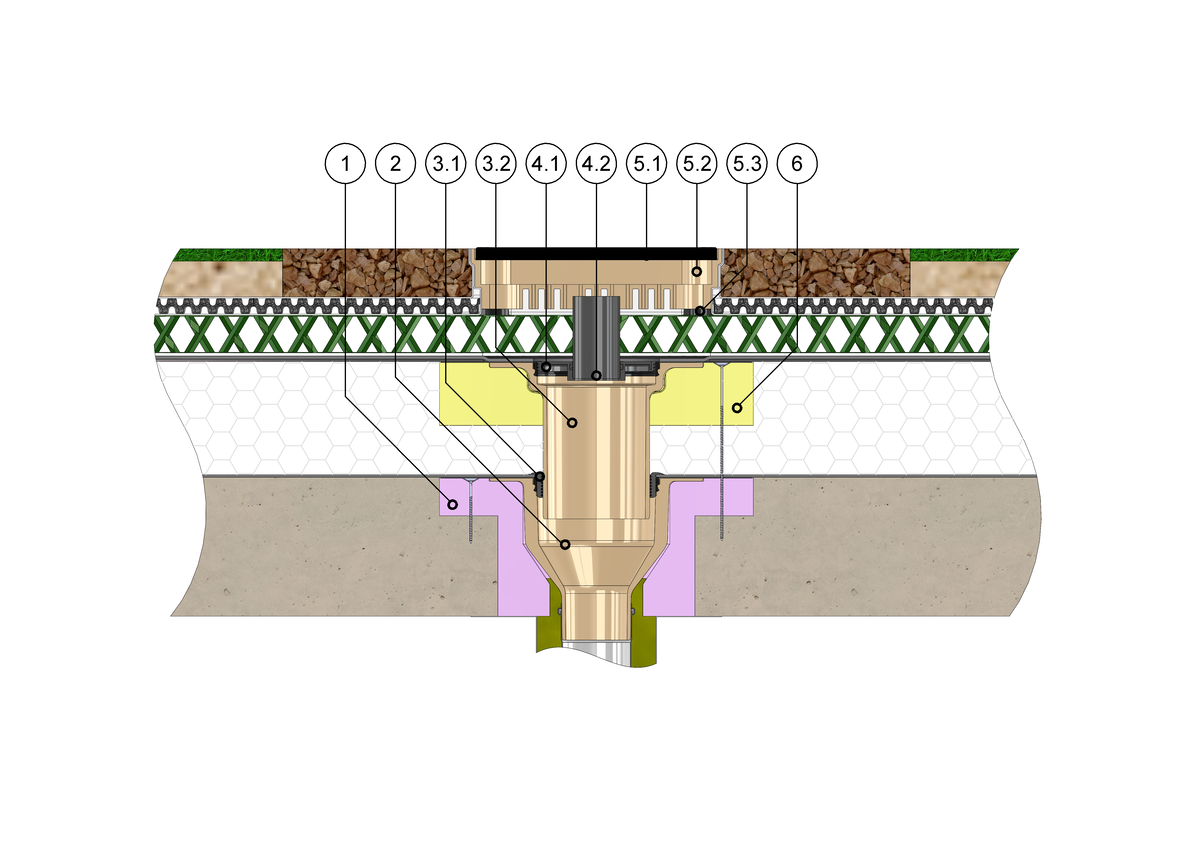

Шахта озеленения SitaRetention и SitaRetention Fix с SitaStandard в невентилируемой кровле с экстенсивным озеленением
1 Изоляционная плита SitaStandard
2 SitaStandard, вертикальная
Надставной элемент SitaStandard, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
SitaRetention Fix состоит из:
4.1 Корпус вентилятора
4.2 Вентиляционная труба
4.3 Крепежное кольцо
Шахта озеленения SitaRetention, состоит из:
5.1 Цельная крышка
5.2 Корпус
5.3 регулируемые по высоте резинометаллические опоры
6 Изоляционная плита надставного элемента SitaStandard
2 SitaStandard, вертикальная
Надставной элемент SitaStandard, состоит из следующих элементов:
3.1 Уплотнительное кольцо
3.2 Корпус
SitaRetention Fix состоит из:
4.1 Корпус вентилятора
4.2 Вентиляционная труба
4.3 Крепежное кольцо
Шахта озеленения SitaRetention, состоит из:
5.1 Цельная крышка
5.2 Корпус
5.3 регулируемые по высоте резинометаллические опоры
6 Изоляционная плита надставного элемента SitaStandard
Невентилируемая кровля с экстенсивным озеленением согласно общ. технич. регламентам в составе:
- слой озеленения в соответствии с поставщиком
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

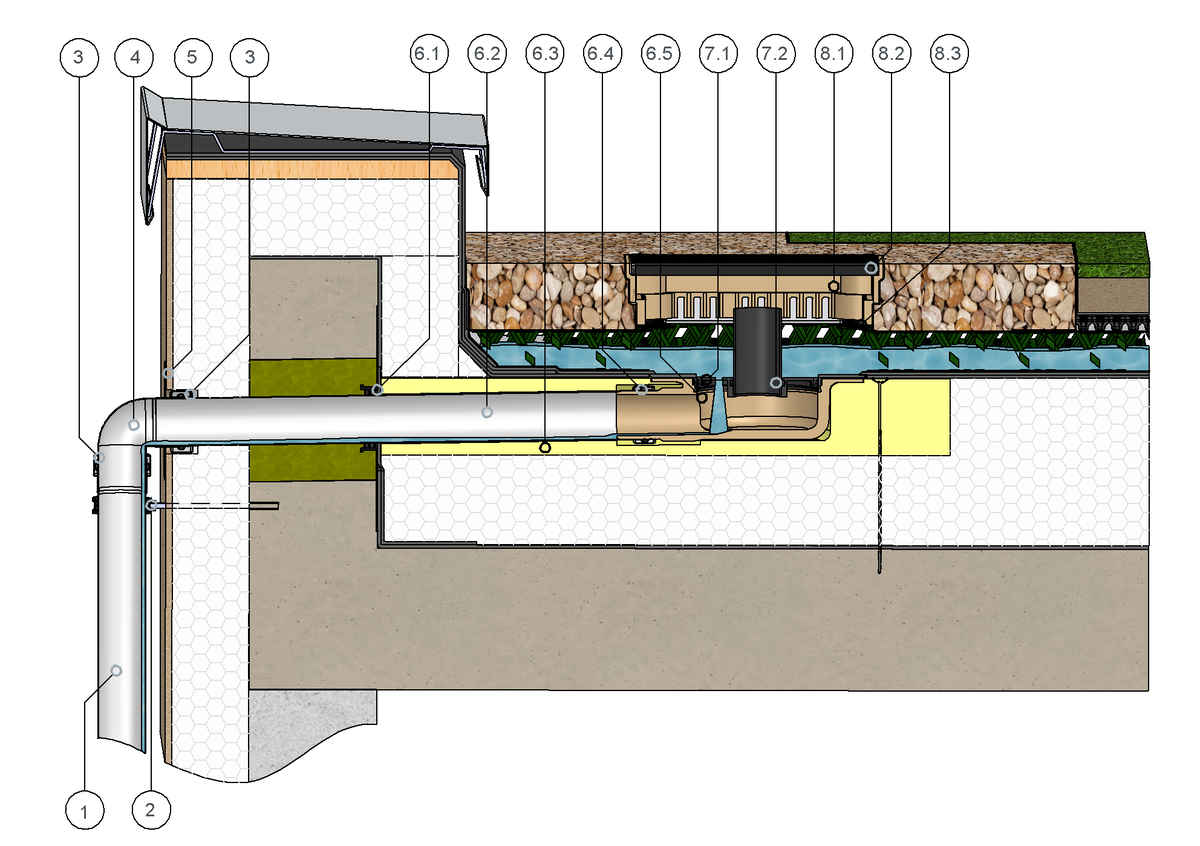

SitaIndra без листвоуловителя с SitaRetention Fix в невентилируемой кровле, с водоудерживающей зеленой кровлей
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
Зеленая кровля SitaIndra, состоит из следующих элементов:
6.1 Пароизоляционная плита SitaMore flex
6.2 Труба SitaPipe из высококачественной нержавеющей стали
6.3 Изоляционная плита SitaIndra
6.4 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
6.5 Корпус SitaIndra
SitaRetention Fix, состоит из следующих элементов:
7.1 Корпус вентилятора с крепежным кольцом
7.2 Вентиляционная труба
Шахта озеленения SitaRetention, состоит из следующих элементов:
8.1 Корпус
8.2 Закрытая крышка
8.3 Регулируемые по высоте резинометаллические опоры
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
Зеленая кровля SitaIndra, состоит из следующих элементов:
6.1 Пароизоляционная плита SitaMore flex
6.2 Труба SitaPipe из высококачественной нержавеющей стали
6.3 Изоляционная плита SitaIndra
6.4 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
6.5 Корпус SitaIndra
SitaRetention Fix, состоит из следующих элементов:
7.1 Корпус вентилятора с крепежным кольцом
7.2 Вентиляционная труба
Шахта озеленения SitaRetention, состоит из следующих элементов:
8.1 Корпус
8.2 Закрытая крышка
8.3 Регулируемые по высоте резинометаллические опоры
Водоудерживающий слой в невентилируемой кровле согл. общ. технич. регламентам в составе:
- водоудерживающий слой и слой озеленения в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

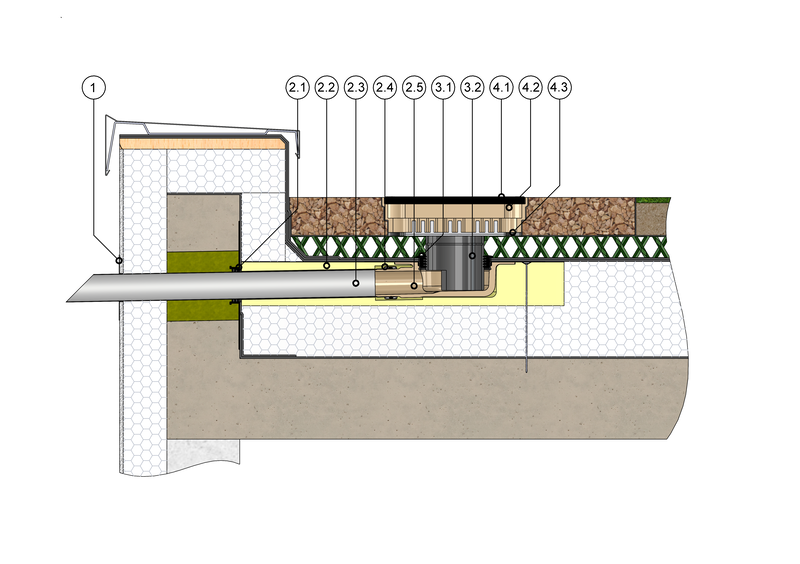

SitaIndra без листвоуловителя с подпорным элементом SitaRetention в невентилируемой кровле
SitaIndra без листвоуловителя состоит из:
1.1 Пароизоляционная плита SitaMore flex
1.2 Труба SitaPipe из высококачественной нержавеющей стали
1.3 Изоляционная плита SitaIndra
1.4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.5 Корпус SitaIndra
Подпорный элемент SitaRetention, состоит из следующих элементов:
2.1 Регулируемые по высоте резинометаллические опоры
2.2 Корпус
2.3 Угловая уплотнительная манжета
Шахта озеленения SitaRetention, состоит из:
3.1 Корпус
3.2 Цельная крышка
3.3 Регулируемые по высоте резинометаллические опоры
1.1 Пароизоляционная плита SitaMore flex
1.2 Труба SitaPipe из высококачественной нержавеющей стали
1.3 Изоляционная плита SitaIndra
1.4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.5 Корпус SitaIndra
Подпорный элемент SitaRetention, состоит из следующих элементов:
2.1 Регулируемые по высоте резинометаллические опоры
2.2 Корпус
2.3 Угловая уплотнительная манжета
Шахта озеленения SitaRetention, состоит из:
3.1 Корпус
3.2 Цельная крышка
3.3 Регулируемые по высоте резинометаллические опоры
Водоудерживающий слой в невентилируемой кровле
согл. общ. технич. регламентам в составе:
- подпорная крыша и конструкция крыши в соответствии с поставщиком системы
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

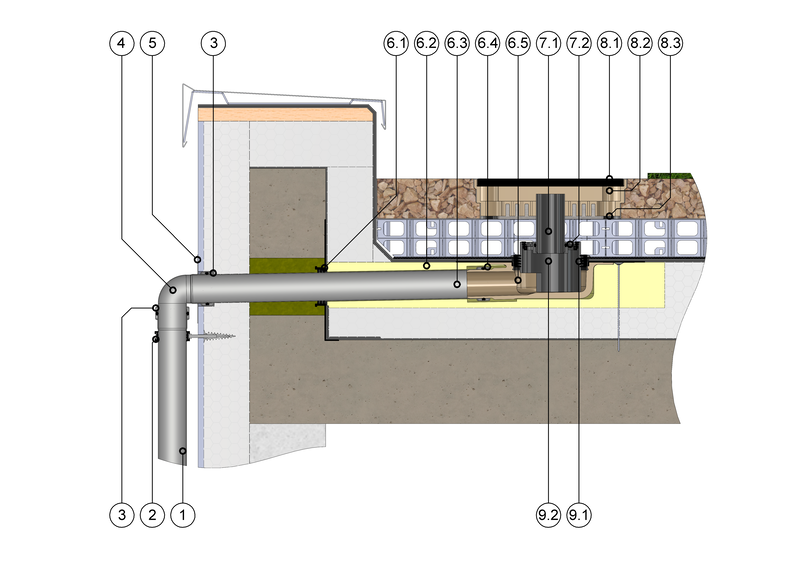

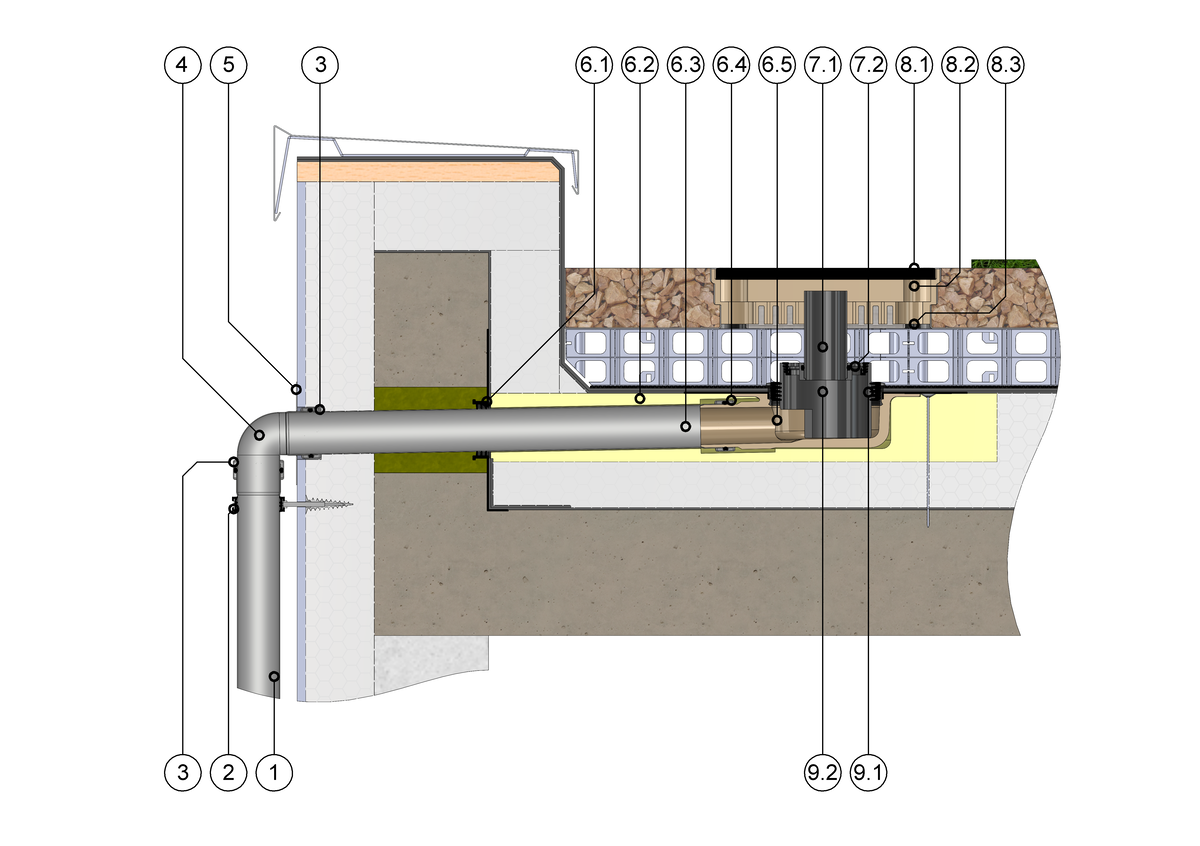

SitaIndra без листвоуловителя с шахтой озеленения SitaRetention, подпорным кольцом SitaMore и SitaRetention Fix в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плата flex
6.2 Изоляционная плита
6.3 Труба из высококачественной нержавеющей стали
6.4 Фиксаторный хомут из высококачественной нержавеющей стали
6.5 Корпус с соединительным фартуком
SitaRetention Fix состоит из:
7.1 Вентиляционная труба
7.2 Корпус вентилятора с крепежным кольцом
Шахта озеленения SitaRetention, состоит из:
8.1 Цельная крышка
8.2 Корпус
8.3 Регулируемые по высоте резинометаллические опоры
Подпорное кольцо SitaMore, состоит из:
9.1 Уплотнительное кольцо
9.2 Подпорное кольцо
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плата flex
6.2 Изоляционная плита
6.3 Труба из высококачественной нержавеющей стали
6.4 Фиксаторный хомут из высококачественной нержавеющей стали
6.5 Корпус с соединительным фартуком
SitaRetention Fix состоит из:
7.1 Вентиляционная труба
7.2 Корпус вентилятора с крепежным кольцом
Шахта озеленения SitaRetention, состоит из:
8.1 Цельная крышка
8.2 Корпус
8.3 Регулируемые по высоте резинометаллические опоры
Подпорное кольцо SitaMore, состоит из:
9.1 Уплотнительное кольцо
9.2 Подпорное кольцо
Водоудерживающий слой в невентилируемой кровле согл. общ. технич. регламентам в составе:
- Водоудерживающий слой и слой озеленения в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy Schraubflansch mit SitaTrendy Anstauring und SitaRetention Gründachschacht im Umkehrdach
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette
3 SitaKaskade Durchführung Fluid
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Schraubflansch mit Muttern, U-Scheiben und Dichtmanschetten
SitaTrendy Anstauring bestehend aus:
7.1 Grundkörper
7.2 Dichtring
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 Gummimetallpuffer
2 SitaMore Dichtmanschette
3 SitaKaskade Durchführung Fluid
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Schraubflansch mit Muttern, U-Scheiben und Dichtmanschetten
SitaTrendy Anstauring bestehend aus:
7.1 Grundkörper
7.2 Dichtring
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 Gummimetallpuffer
Инверсионная кровля согл. общ. технич. регламентам в составе:
- Слой озеленения в соответствии с поставщиком
- Фильтрующее полотно
- Зона водоудержания
- водоотводящий разделительный слой
- теплоизоляция XPS
- гидроизоляция
- несущая конструкция

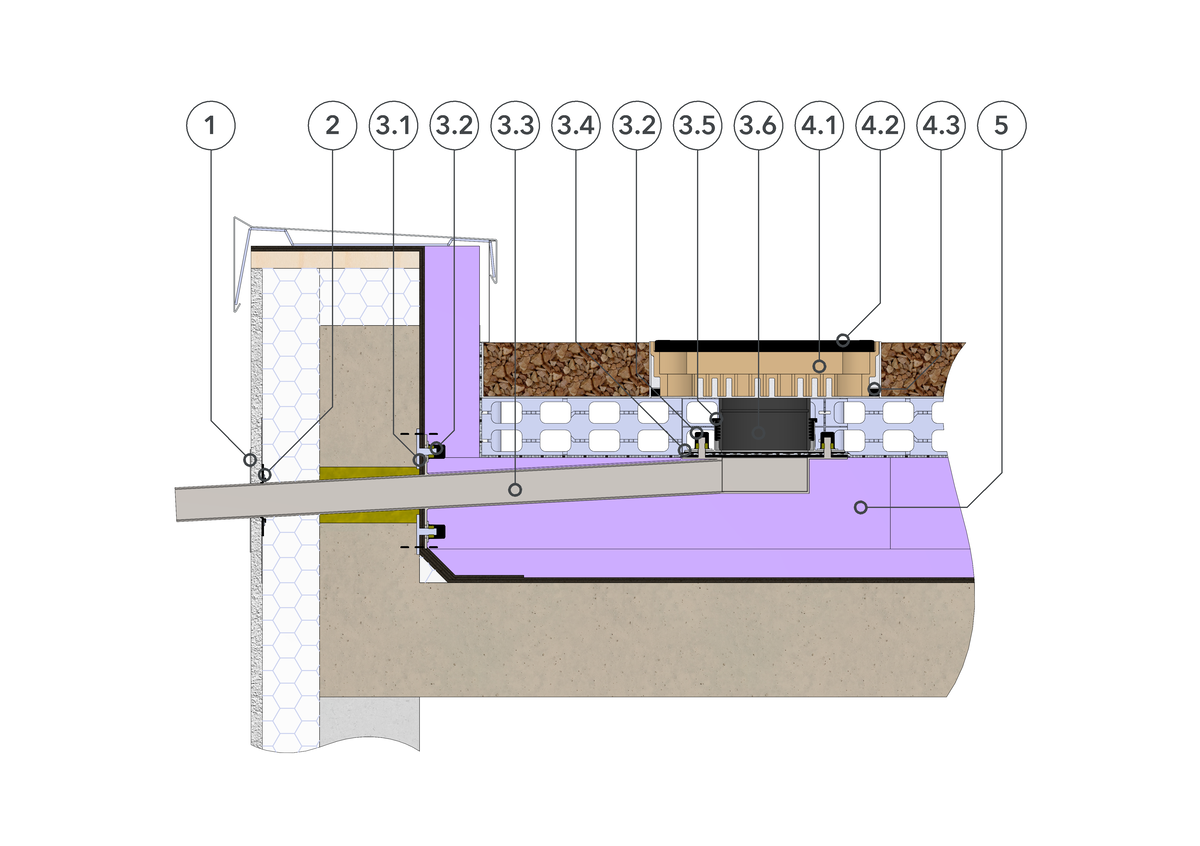

SitaTurbo Max для инверсионной кровли с изоляционной плитой SitaTurbo и шахтой озеленения SitaRetention в инверсионной кровле
1 Фасадная пластина SitaTurbo
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Корпус с приваренной пластиной съемного фланца
2.4 Подпорный съемный фланец
2.5 Уплотнительное кольцо
2.6 Подпорное кольцо из ПЭ
Шахта озеленения SitaRetention, состоит из:
3.1 Корпус
3.2 Цельная крышка
3.3 Резинометаллическая ножка
4 Изоляционная плита SitaTurbo, ЭПС
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Корпус с приваренной пластиной съемного фланца
2.4 Подпорный съемный фланец
2.5 Уплотнительное кольцо
2.6 Подпорное кольцо из ПЭ
Шахта озеленения SitaRetention, состоит из:
3.1 Корпус
3.2 Цельная крышка
3.3 Резинометаллическая ножка
4 Изоляционная плита SitaTurbo, ЭПС
Инверсионная кровля согласно общ. технич. регламентам в составе:
- Слой озеленения в соответствии с поставщиком
- Фильтрующее полотно
- Зона водоудержания
- водоотводящий разделительный слой
- теплоизоляция XPS
- гидроизоляция
- несущая конструкция
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaRetention | Арт. № | ||
|---|---|---|---|
Шахта озеленения | |||
| 120 mm | 233040 | Посмотреть продукт |
+
