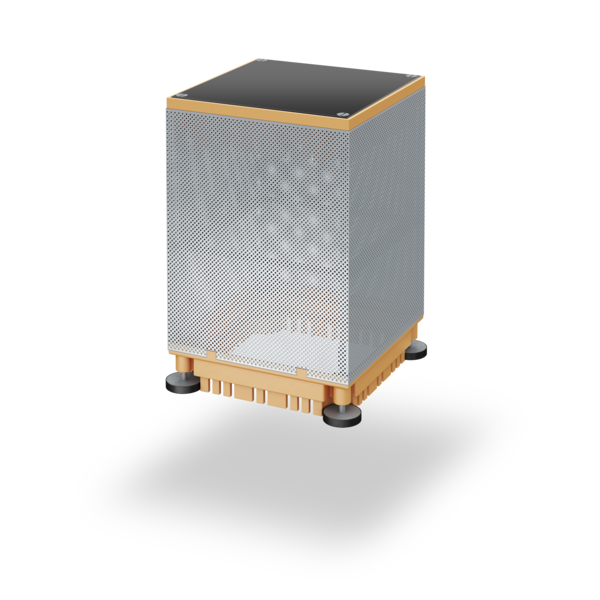

SitaRetention

Pour végétation intensive

Foto_S_SitaRetention_Gruendachschacht_fuer_Intensivbegruenung.tif

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Raccourcissement possible selon les besoins

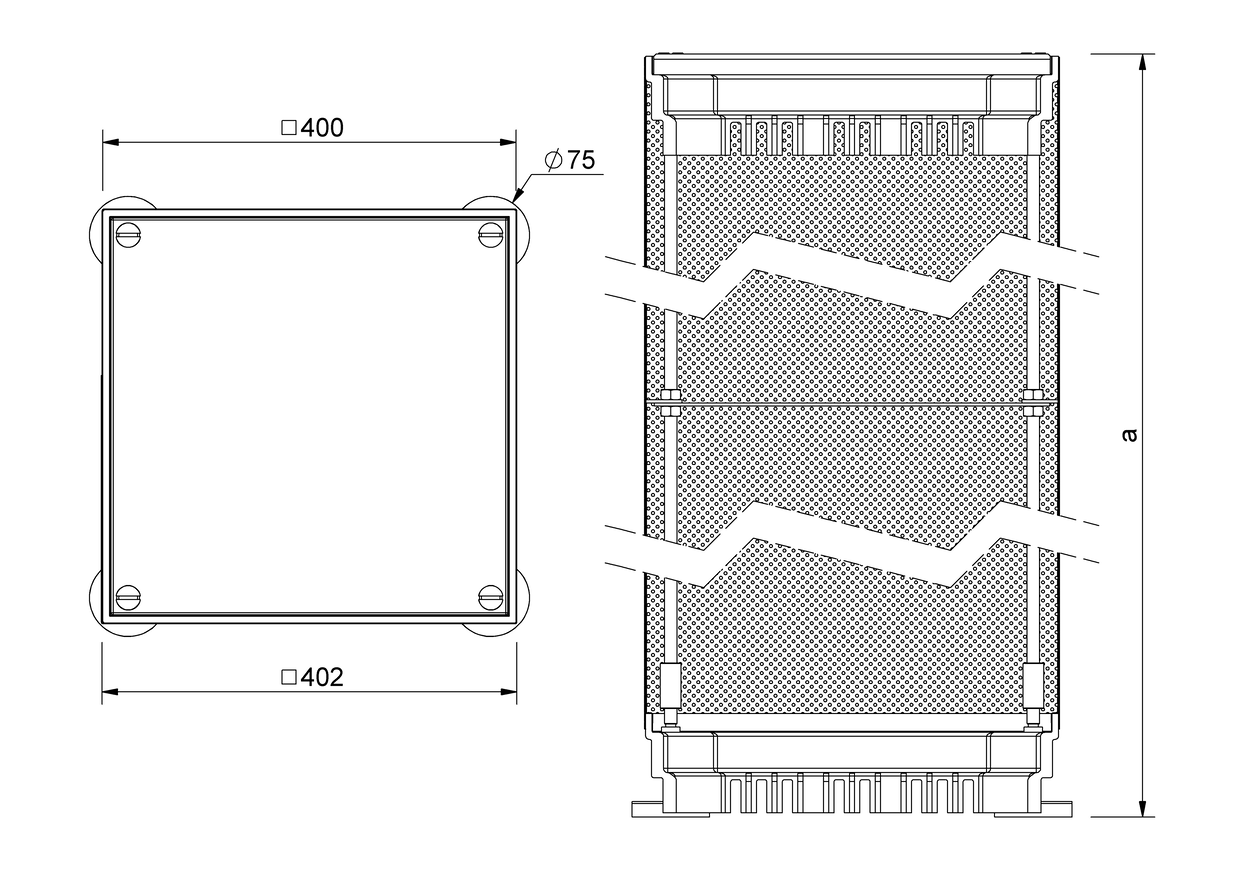

Schéma technique

a (mm)
1100
600

Texte explicatif

SitaRetention Regard de toiture pour végétation intensive, en PUR avec couvercle fermé en PE et EPDM, 400 mm x 400 mm, cadre en tôle aluminium perforée, pour un réglage en hauteur jusqu’à 600 mm, raccourcissement possible sur le chantier à 230 mm, hauteurs spéciales disponibles jusqu'à 1100 mm max., avec quatre pieds en caoutchouc réglables en hauteur en continu. Fourniture et pose selon les règles de l'art.

Exemples d'installation

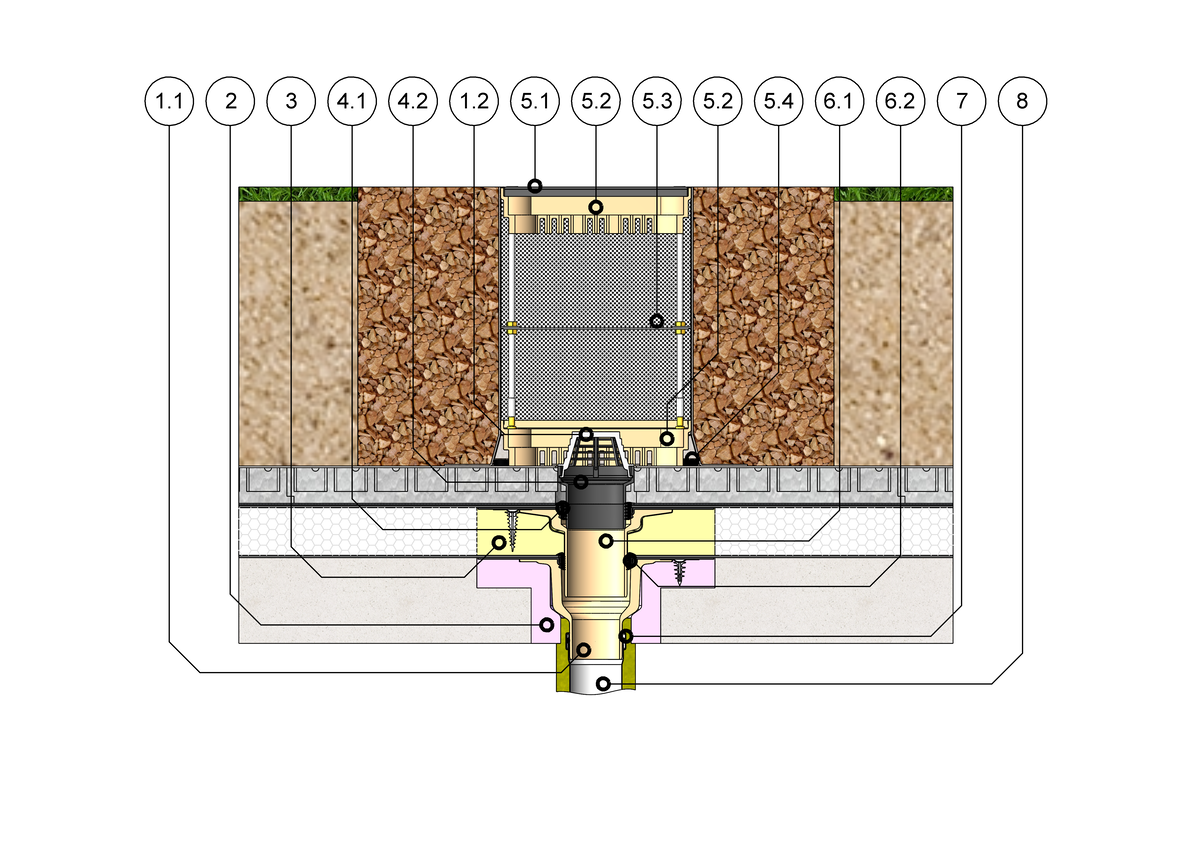

SitaRetention Regard de toiture pour végétation intensive avec SitaTrendy et SitaTrendy Bague de retenue

SitaTrendy sortie verticale se compose de :
1.1 Corps de base
1.2 Arrêt de gravier

2 SitaTrendy Pièce d'isolation pour avaloir
3 SitaTrendy Pièce d'isolation pour élément de surélévation

SitaTrendy Bague de retenue se compose de :
4.1 Bague d’étanchéité
4.2 Bague de retenue en PE

SitaRetention Regard de toiture pour végétation intensive se compose de :
5.1 Couvercle fermé
5.2 Corps de base en polyuréthane
5.3 Tôle perforée
5.4 Pieds en caoutchouc réglables en hauteur

SitaTrendy Élément de surélévation se compose de :
6.1 Corps de base
6.2 Bague d’étanchéité

7 SitaPipe Acier inoxydable Collier de serrage
8 SitaPipe Acier inoxydable Tuyau

Structure non ventilée à végétation intensive selon les règles techniques généralement reconnues (aaRdT) avec :

Toiture verte intensive/Toit à rétention selon le fournisseur du système
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

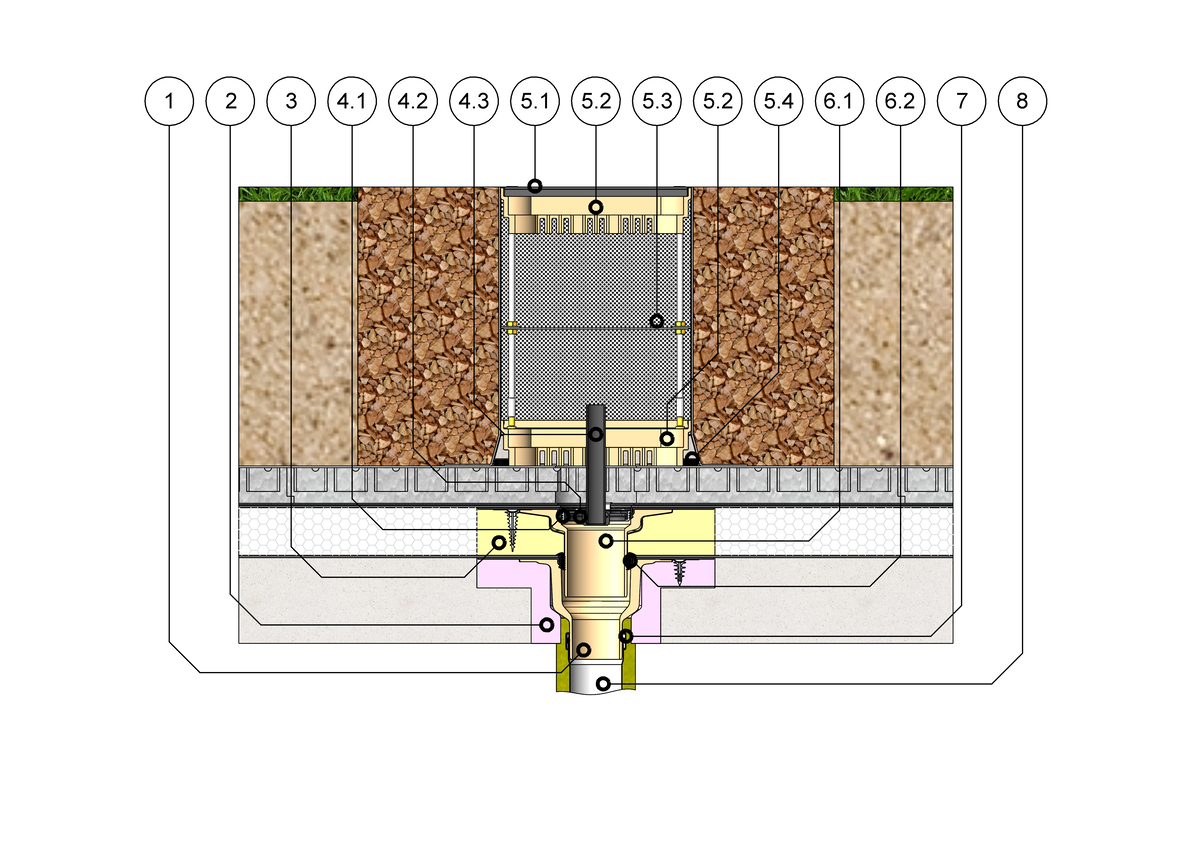

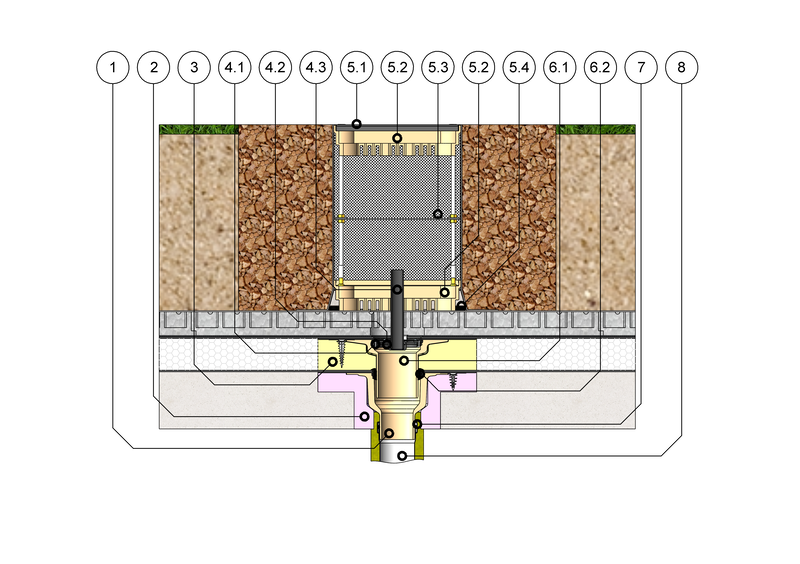

SitaRetention Regard de toiture pour végétation intensive avec SitaTrendy et SitaRetention Twist

1 SitaTrendy sortie verticale
2 SitaTrendy Pièce d'isolation pour avaloir
3 SitaTrendy Pièce d'isolation pour élément de surélévation

SitaRetention Twist se compose de :
4.1 Plaque de base
4.2 Dispositif de réglage
4.3 Tuyau de ventilation

SitaRetention Regard de toiture pour végétation intensive se compose de :
5.1 Couvercle fermé
5.2 Corps de base en polyuréthane
5.3 Tôle perforée
5.4 Pieds en caoutchouc réglables en hauteur

SitaTrendy Élément de surélévation se compose de :
6.1 Corps de base
6.2 Bague d’étanchéité

7 SitaPipe Acier inoxydable Collier de serrage
8 SitaPipe Acier inoxydable Tuyau

Structure non ventilée à végétation extensive selon les règles techniques généralement reconnues (aaRdT) :

Toiture verte intensive/Toit à rétention selon le fournisseur du système
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

Sélection d’articles

SitaRetention		N° d'article
Regard de toiture verte Pour végétation intensive
	600 mm	234040	Voir le produit
	1100 mm	234099	Voir le produit

SitaRetention

Pour végétation intensive

Caractéristiques

Schéma technique

SitaRetention Regard de toiture pour végétation intensive avec SitaTrendy et SitaTrendy Bague de retenue

SitaRetention Regard de toiture pour végétation intensive avec SitaTrendy et SitaRetention Twist

Accessoires

SitaGreen

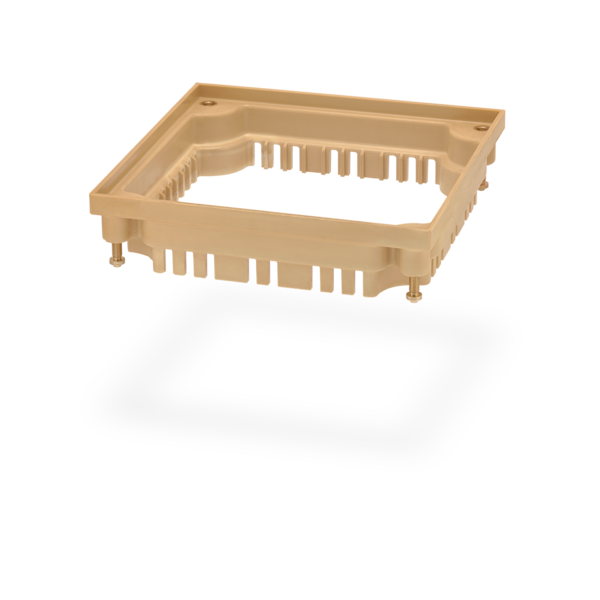

Rehausse
